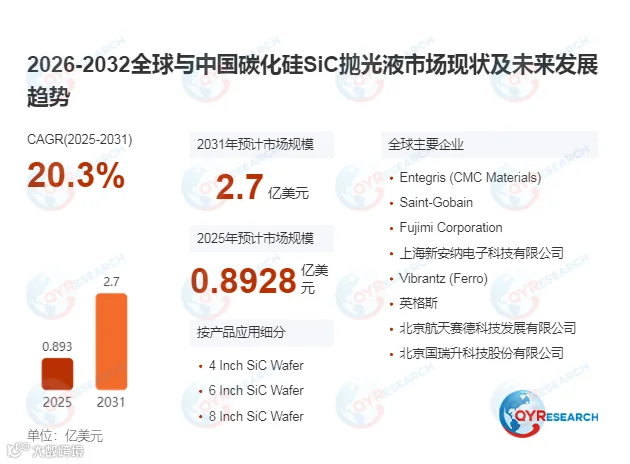

在全球第三代半导体产能快速扩张、碳化硅晶片加工精度要求持续攀升的背景下，一类适配碳化硅衬底化学机械抛光（CMP）场景的核心半导体耗材正迎来高速增长窗口——碳化硅SiC抛光液。据QYResearch（北京恒州博智国际信息咨询有限公司）统计，2025年全球碳化硅SiC抛光液市场销售额达0.89亿美元，预计2031年将增至2.7亿美元，2025-2031年的年复合增长率（CAGR）为20.3%。当前大量碳化硅晶圆制造企业正面临传统抛光液去除效率低、衬底表面粗糙度难以达标、良率提升受限的共性痛点，碳化硅SiC抛光液依托精准调控的磨料粒径、化学活性组分的核心特性，可实现碳化硅衬底的纳米级无损伤抛光，进而为第三代半导体功率器件的性能稳定提供关键制程耗材支撑。
碳化硅SiC抛光液是第三代半导体核心耗材产业链的关键细分品类，位于碳化硅晶片制造环节的上游核心耗材位置，上游核心原材料涵盖纳米级硅溶胶、氧化铝磨料、化学活性调节剂等，下游直接对接4/6/8英寸碳化硅晶圆的CMP抛光制程。其核心技术特性与传统硅基抛光液形成明确差异化：针对碳化硅材料极高的莫氏硬度与化学惰性，通过特殊配方设计实现磨料机械磨削与化学腐蚀的精准协同，可将碳化硅衬底表面粗糙度控制在亚纳米级，完全避免抛光过程中产生的亚表面损伤，适配新能源汽车、光伏逆变器等领域对碳化硅功率器件的高性能要求。
受全球新能源汽车渗透率快速提升、碳化硅衬底产能大规模扩张驱动，碳化硅SiC抛光液凭借高去除速率、低表面损伤的核心优势，在各尺寸碳化硅晶片制造场景渗透率持续提升。按磨料类型划分，SiC硅溶胶抛光液以53%的市场份额占据主导地位，依托纳米级二氧化硅磨料的粒径均匀性优势，可实现超光滑无损伤的精抛效果，适配6英寸及以上大尺寸碳化硅晶片的高端制程需求；SiC氧化铝抛光液则在粗抛环节广泛应用，凭借更高的机械磨削效率大幅缩短衬底的整体加工时长。从下游应用维度看，6 Inch SiC Wafer是规模最大的细分市场，占据84%的应用份额，叠加8英寸碳化硅晶片产能的逐步起量，共同构成碳化硅SiC抛光液高速增长的核心底盘。

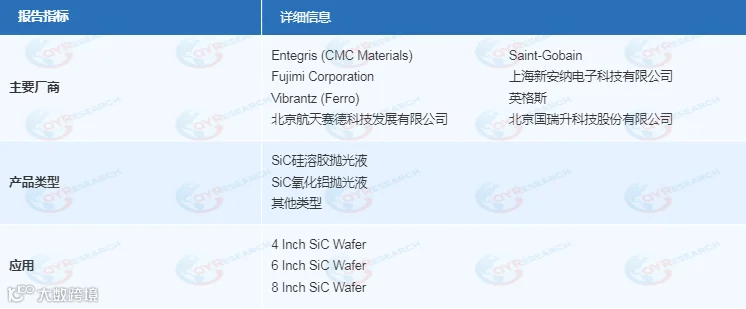

碳化硅SiC抛光液市场呈现“国际头部半导体耗材厂商垄断高端市场，中国本土抛光液企业依托国产替代需求加速突破”的显著竞争格局。全球核心厂商涵盖Entegris (CMC Materials)、Saint-Gobain、Fujimi Corporation等国际半导体耗材巨头，前三大厂商合计占据全球约85%的市场份额，行业技术竞争聚焦于磨料粒径精准控制、抛光去除率稳定性、衬底表面缺陷率管控三大核心指标。
从区域分布来看，2025年中国已成为全球最大的碳化硅SiC抛光液消费市场，占有约46%的市场份额，美国与欧洲紧随其后分别占据39%和10%的份额；中国受本土碳化硅产线大规模建设、半导体耗材自主可控政策驱动，以上海新安纳、北京航天赛德为代表的本土厂商产能与技术迭代速度持续提升，相关产品的抛光性能正逐步追平国际先进水平。
碳化硅SiC抛光液市场的高速增长受两大核心引擎共同推动。其一，下游终端需求刚性爆发，受新能源汽车、光伏风电等领域的碳化硅功率器件渗透率快速提升驱动，全球碳化硅衬底产能持续扩张，进而拉动碳化硅SiC抛光液的采购需求持续攀升；其二，大尺寸晶片迭代带动价值量提升，受8英寸碳化硅晶片逐步进入量产阶段驱动，适配大尺寸制程的高端碳化硅SiC抛光液单位价值量显著高于6英寸产品，进一步打开市场长期增长空间。
展望未来，碳化硅SiC抛光液在20.3%的高增速驱动下保持高速扩容，其在碳化硅衬底超精密抛光场景下的不可替代性，叠加全球第三代半导体产业爆发的长期红利，为市场筑牢了长期稳定的增长底盘。
