二、UI视觉回归自动化架构设计与工程落地
在上一节《视觉算法驱动的自动化测试体系》中，我们从算法层面深入分析了感知哈希在UI视觉回归中的核心作用，包括 aHash、dHash、pHash 以及 DCT 和 HVS 视觉模型机制。
但在真实企业级自动化测试体系中，仅有算法本身是远远不够的，真正决定视觉自动化测试能否落地的关键，是整体架构设计与工程体系建设。
很多团队在初期尝试视觉回归测试时，通常会遇到这样一种情况：可以做图片对比，也可以生成差异图，但无法稳定运行，更无法融入自动化测试流程。
最终导致视觉测试变成一个“实验性工具”，而不是生产级测试能力。其根本原因在于：缺乏完整的视觉自动化架构设计。
因此本节将从工程落地角度，系统讲解 UI视觉回归自动化的完整架构。
2.1 UI视觉自动化测试整体架构

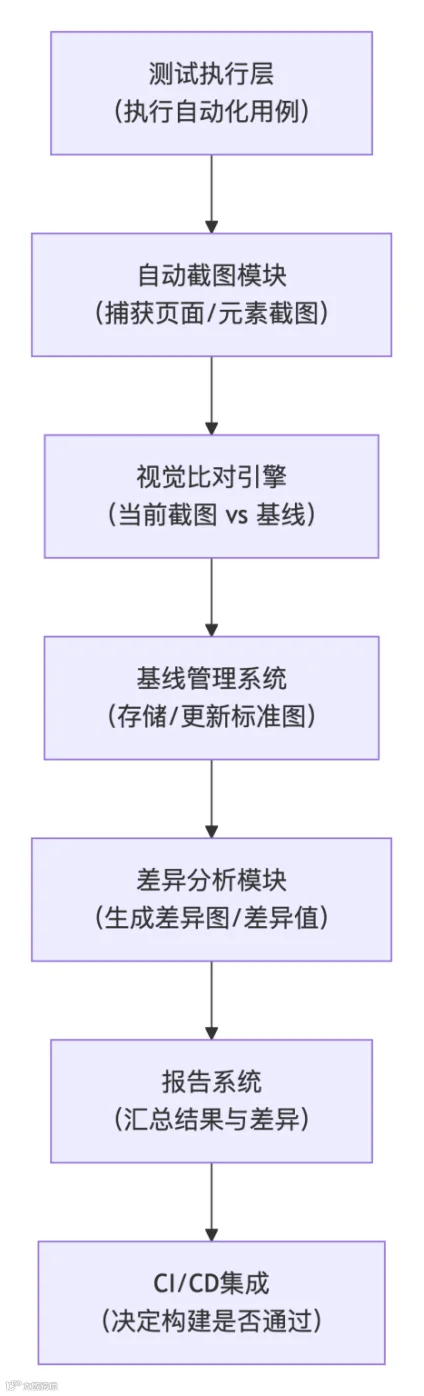

一个完整的视觉回归测试系统通常包含以下几个核心模块：
整个流程可以理解为：自动执行测试 → 自动截图 → 自动视觉比对 → 自动生成报告 → 自动阻断问题版本。这才是真正的视觉自动化测试体系。
核心模块说明
测试执行层
这一层主要负责驱动测试流程。通常使用：Selenium、Appium、Playwright、Puppeteer执行UI操作。
例如登录系统、进入页面、触发按钮、打开功能模块、完成操作流程。在流程执行过程中，系统会自动截取关键页面。
示例代码
from selenium import webdriverdriver = webdriver.Chrome()driver.get("https://test-system.com")driver.save_screenshot("baseline_login.png")
截图将作为视觉比对输入。
2.2 自动截图模块设计
截图模块是视觉回归的核心入口，设计时需要注意三个关键点。
a、截图时机控制
截图不能随意进行，需要在：页面稳定后再截图。否则会出现：加载动画字体未渲染、组件未加载导致误报。
推荐策略：等待页面稳定，例如：
from selenium.webdriver.common.by import Byfrom selenium.webdriver.support.ui import WebDriverWaitfrom selenium.webdriver.support import expected_conditions as ECWebDriverWait(driver,10).until(EC.presence_of_element_located((By.ID,"main")))driver.save_screenshot("page.png")
b、统一截图分辨率
如果不同设备截图尺寸不同：视觉比对将失效，因此需要统一。例如：1920×1080或 1280×720。设置浏览器窗口：
driver.set_window_size(1920,1080)c、关键区域截图（ROI）
在实际UI测试中，并不是整张图都需要比对。例如：页面头部、时间、用户信息、广告这些可以忽略。只关注：核心功能区域。
ROI示例
img = cv2.imread("page.png")roi = img[200:800,300:1200]cv2.imwrite("roi.png",roi)
这样可以大幅减少误报。
2.3 基线图像管理系统
视觉回归测试中最重要的概念就是：Baseline（基线图像）。即标准UI截图。所有测试都要与它对比。
基线管理的核心问题，很多团队失败在这里。常见问题包括：基线混乱、版本不一致、更新困难、无法回溯、无法审计，最终导致视觉测试无法使用。
一种较合理的基线管理方案，这里笔者推荐采用版本化基线管理，结构如下：
baseline/v1.0/login.pnghome.pngv1.1/login.pnghome.png
Git管理基线，例如：
git commit -m "update baseline v1.1"这样可以回溯UI变化。
2.4 视觉比对引擎设计
视觉比对引擎是系统核心。一般采用：多算法融合策略，而不是单一算法。
推荐策略
●一级检测：pHash，快速判断。
●二级检测：SSIM，结构相似度。
●三级检测：像素差异，精确检测。
流程：pHash → SSIM → PixelDiff，逐级过滤，减少误报。
Python示例
if phash_distance < 10:ssim_score = ssim(img1,img2)if ssim_score > 0.95:passelse:pixel_diff()
这样稳定性更高。
2.5 差异分析模块
视觉回归不仅要判断是否不同，还要告诉测试人员哪里不同。下面简单实现一个差异化功能块。
差异可视化：生成差异图，例如红色标出异常区域。
OpenCV实现：
diff = cv2.absdiff(img1,img2)gray = cv2.cvtColor(diff,cv2.COLOR_BGR2GRAY)_,thresh = cv2.threshold(gray,30,255,cv2.THRESH_BINARY)cv2.imwrite("diff.png",thresh)
得到差异区域，生成高亮图：
img1[thresh>0] =红色标出，测试人员一眼就能看到问题。
2.6 视觉测试报告系统
自动化测试必须有报告，视觉测试也一样。报告应包含：测试页面、基线图、当前图、差异图、相似度、结果。
一个报告结构应该如下：
HTML报告示例
<h2>Home Page</h2><img src="baseline.png"><img src="current.png"><img src="diff.png">
2.7 自动更新基线机制
在实际项目中，UI经常变化，如果每次手动更新基线成本很高，因此需要自动机制。

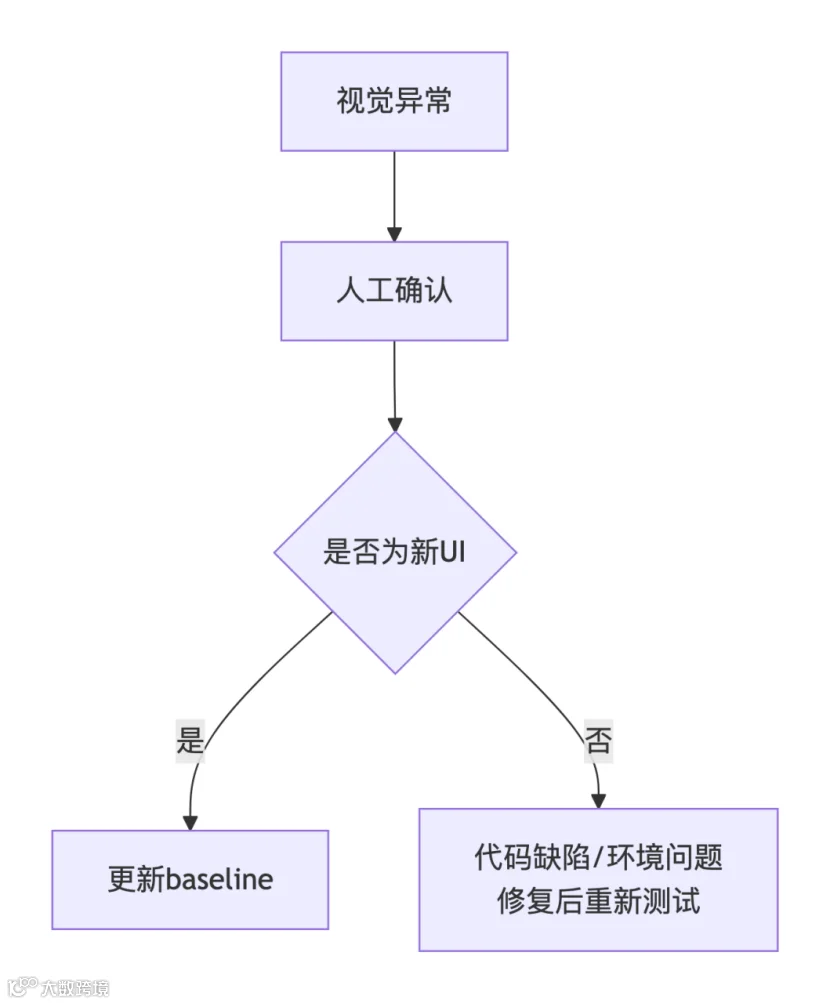

推荐方案：人工审核后更新，流程如下：
Python示例：
if approved:shutil.copy("current.png","baseline.png")
2.8 企业级落地关键点
在实际项目中，视觉自动化成功落地通常依赖以下几个核心策略：
●只覆盖核心页面：不要全页面，优先登录、支付、订单等核心业务。
●设置合理阈值：例如SSIM 0.95，pHash 10，避免误报。
●人工审核机制：视觉测试必须有人参与，不能完全自动。
●持续维护基线：基线是系统核心资产，必须管理。
本节总结
UI视觉回归自动化不仅仅是算法问题，更是系统工程问题。完整架构应包含：测试执行层、截图模块、视觉比对引擎、基线管理、差异分析、报告系统、CI/CD集成。最终形成稳定、可维护、可扩展的视觉自动化测试体系，这也是视觉算法能够真正进入企业级自动化测试框架的关键基础。
三、大规模视觉测试系统与CI/CD集成实践
在前两节中，我们已经完成了视觉回归算法原理和自动化架构设计的讲解，但在企业真实项目中，还存在一个更加关键的问题：

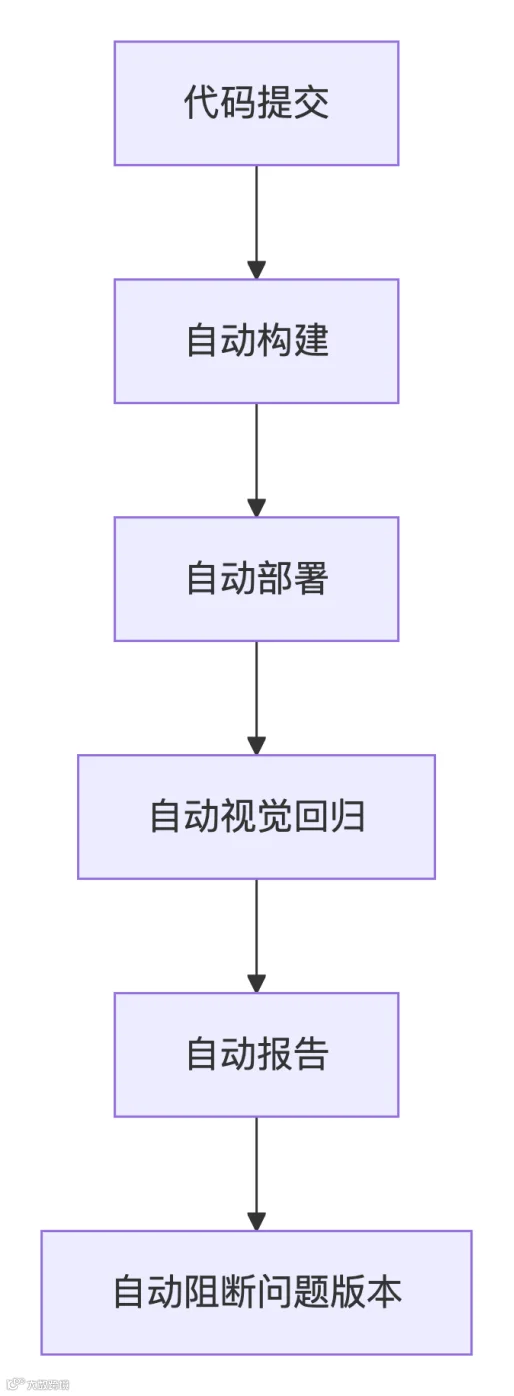

如何让视觉测试成为持续集成流程的一部分，并支撑大规模自动化执行？如果视觉回归只能在本地运行，或者依赖人工触发，那么它的价值将大打折扣。真正成熟的视觉自动化测试体系，必须能够融入CI/CD流水线，最终实现：
这才是企业级视觉测试的核心落地形态。本节将重点讲解大规模视觉测试系统的CI/CD集成方案。
3.1 为什么视觉测试必须接入CI/CD
很多团队在早期实施视觉回归时，通常采用以下方式：测试人员手动运行脚本、生成截图、手动对比、人工分析结果。这种方式虽然可以验证UI，但无法满足持续交付需求。原因主要有三个。
1、UI变化频率越来越高
在敏捷开发模式下，每周版本甚至每天版本，UI不断变化。如果不自动化检测，很容易出现按钮错位、布局异常、样式丢失、字体错乱，但代码测试却全部通过，最终问题会在上线后暴露。这也是传统自动化测试无法覆盖的风险点。
2、人工视觉回归成本极高
假设系统有50个页面、3种分辨率、2种浏览器，每次版本需要检查50 × 3 × 2 = 300个界面。如果人工检查至少需要几个小时，而视觉自动化可以在几分钟内完成。
3、视觉问题必须在上线前阻断
如果视觉异常未被发现，可能导致页面崩溃、功能无法点击、用户体验严重下降。因此视觉测试必须具备自动阻断能力，即视觉异常 → 构建失败。
3.2 视觉回归CI/CD整体架构
在企业实践中，视觉测试CI/CD架构通常如下：
代码提交 → Git仓库 → Jenkins触发 → 自动构建 → 部署测试环境 → 执行自动化测试 → 自动截图 → 视觉比对 → 生成报告 → 判断结果 → 通过 or 阻断这个流程与传统自动化测试类似，但增加了视觉检测模块。
3.3 Jenkins集成视觉测试
Jenkins是最常见的CI工具之一，可以直接集成视觉测试流程。
Jenkins Pipeline示例
pipeline {agent anystages {stage('Checkout') {steps {git 'https://gitlab.com/test-project.git'}}stage('Build') {steps {sh 'mvn clean install'}}stage('Deploy') {steps {sh 'docker-compose up -d'}}stage('UI Test') {steps {sh 'python ui_test.py'}}stage('Visual Test') {steps {sh 'python visual_test.py'}}stage('Report') {steps {archiveArtifacts 'report/*'}}}}
执行流程：代码提交后，Jenkins自动运行，执行UI自动化，自动截图，运行视觉比对，生成报告，如果异常则构建失败。
3.4 自动截图系统设计
在大规模视觉测试中，截图系统非常关键。如果截图不稳定，整个视觉回归都会失效，因此企业通常会设计独立截图服务。
截图服务架构
测试脚本 → 截图服务 → 浏览器集群 → 统一截图这样可以保证统一环境、统一分辨率、统一渲染。
Selenium Grid示例
from selenium import webdriverdriver = webdriver.Remote(command_executor='http://grid:4444/wd/hub',desired_capabilities={'browserName': 'chrome'})driver.get("https://test-system.com")driver.save_screenshot("page.png")
实现分布式截图。
3.5 分布式视觉测试系统
在大型系统中，视觉测试数量可能达到几百页面、几千截图，单机执行会非常慢，因此需要分布式执行。

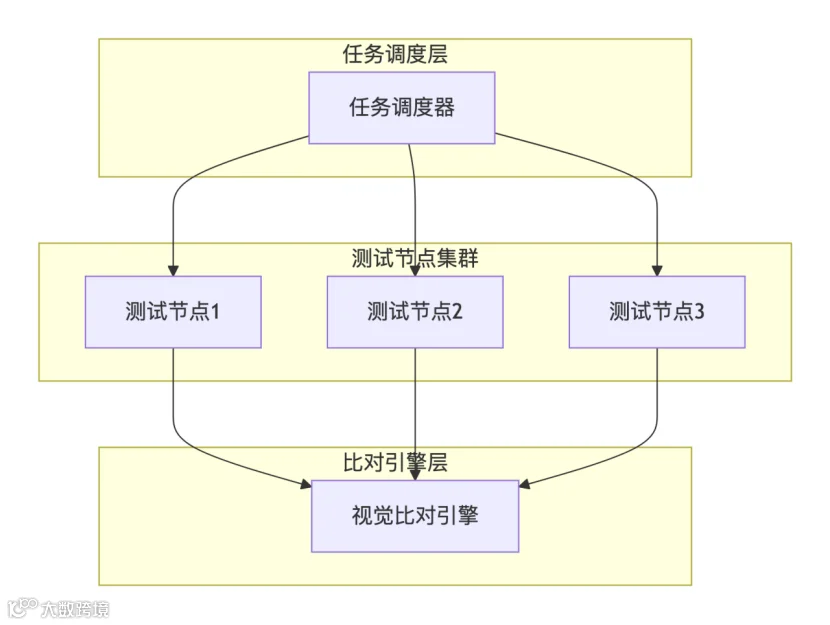

分布式架构：
类似于上图的这种分布式架构，并行执行是必须的。
Python并行示例
from multiprocessing import Pooldef run_test(page):capture(page)compare(page)pages = ["home","login","order","pay"]pool = Pool(4)pool.map(run_test, pages)
执行效率提升4倍。
3.6 GPU加速视觉比对
在深度视觉算法中，例如SSIM、CNN、YOLO都会涉及大量计算，CPU执行会很慢，因此企业通常采用GPU加速。
OpenCV GPU示例
gpu_img = cv2.cuda_GpuMat()gpu_img.upload(img)gpu_result = cv2.cuda.resize(gpu_img,(256,256))
处理速度显著提升。
深度学习视觉检测：例如异常UI识别，可以使用ResNet、YOLO、MobileNet进行检测。
示例
model.predict(screen_image)识别弹窗、异常按钮、广告。
3.7 视觉测试数据管理
视觉测试会产生大量数据，例如截图、基线图、差异图、日志、报告，如果不管理会迅速失控。
推荐结构
visual-data/baseline/current/diff/report/logs/
使用对象存储，例如MinIO、S3、OSS保存截图。
Python上传示例：
client.upload_file("page.png","visual-bucket")3.8 误报控制机制
视觉测试最大的问题是误报，例如时间变化、动画、字体、系统主题都会触发异常。
解决方案
●忽略动态区域：ROI屏蔽，例如时间区域不检测。
●动态阈值：不同页面不同阈值，例如登录页0.98，首页0.95。
●多算法融合：pHash + SSIM，减少误判。
●人工审核：关键页面必须审核。
3.9 自动阻断机制
CI/CD中最重要的是视觉异常自动阻断版本。
Jenkins判断示例
if similarity < 0.95:exit(1)
构建失败。
效果：UI异常立即阻断上线，保障质量。
本节总结
大规模视觉测试系统的核心目标是让视觉回归成为持续交付的一部分。完整体系包括：CI/CD集成、Jenkins流水线、自动截图系统、分布式执行、GPU加速、数据管理、误报控制、自动阻断机制。最终实现持续视觉质量保障体系，这也是现代企业自动化测试平台的重要发展方向。
未完待续
下次我们将继续学习企业级视觉自动化落地挑战与未来发展趋势。
