很多人上了液冷系统以后，对CDU的印象还停留在「一个换热箱子」。知道它是一次侧和二次侧之间的中间环节，但里面具体装了什么、每个东西干什么用——说不清楚。
这篇文章就来把CDU从外壳到内部拆一遍，讲清楚六个核心功能模块，每个都说到「为什么这么设计」这个层面。
CDU 全称 Cooling Distribution Unit，冷量分配单元。它在液冷系统里承担的是「冷量转移 + 回路隔离 + 流量分配」三件事。
「转移」是指把一次侧水的冷量转移到服务器冷板回路。「隔离」是指这两个回路的水不直接混合——二者在水质、运行压力、温度控制标准上差异极大，必须物理隔绝。「分配」是指CDU出来的冷水要均匀分配到机柜里每一个冷板支路。
一台CDU通常对应一列机柜（8～20个机柜不等），按功率规格有30kW、60kW、100kW、200kW等档位。
2.1 板式换热器（PHE）——隔离两侧回路的核心
板式换热器是CDU里最核心的部件，没有之一。它由几十到几百片波纹薄板叠压而成，相邻两片板之间分别走一次侧和二次侧，两个流体靠板片导热交换热量，但液体本身不接触。
综合换热效率通常在93%~97%以上，也就是说二次侧出水温度能逼近一次侧进水温度。这个指标越高，意味着在同样的一次侧水温度下，能给冷板提供更低的供液温度。
材质上，板片一般是316L不锈钢或钛材。不锈钢成本低，适合普通去离子水；钛材耐腐蚀能力更强，适合水质控制不稳定的场景或有特殊药剂的系统。密封垫片是橡胶材质，使用年限一般8～10年，是需要关注的易损件。
运维层面最常见的问题是结垢。二次侧电导率、硬度长期超标，会在板片表面生成碳酸钙水垢，增大导热热阻，直观表现为换热能力下降、二次侧供水温度异常升高。建议每年停机开展内窥镜内窥检查，提前排查结垢、积污隐患。
循环泵的作用很直接：把冷却液从换热器出口推到每个机柜冷板，经过冷板吸热后再拉回来，形成闭合循环。
CDU里的泵一般是1主1备或2主1备配置。主泵正常运行，备泵待机。主泵故障时，备泵需要在5秒以内自动切换，保证冷板不断流。这个「5秒」不是随意定的——大部分高密度服务器（尤其是GPU）断液5秒以上就会触发热保护降频。
泵的选型核心参数是扬程和流量。扬程要覆盖整个二次侧管路阻力（含最远端冷板支路），流量按满载工况的设计流量选，一般留10%～15%余量。近年来变频泵普及很快——根据实际负载变频调速，既节能又能更精细地控制流量，调节响应比定频泵快得多。
泵组启停、主备切换是运维里的一个高危操作——泵启停/切换的水流扰动会卷起管路底部沉积的固体颗粒，切换前后48小时内颗粒物浓度会显著升高。切换后记得取样检测。
一次侧的流量不是固定的，是由电动调节阀实时控制的。控制逻辑是：PLC读取二次侧供水温度，如果温度高了，开大阀门让更多冷冻水通过换热器；温度低了，关小阀门。
这个调节精度一般要求达到±0.5°C，响应时间30秒以内。调节阀的执行器（电动头）质量直接影响控制稳定性——便宜的执行器存在回差（死区），导致温度反复在目标值上下震荡，泵和阀门都在频繁动作，加速磨损。
一个容易被忽视的参数是掉电失效模式（Fail Safe）。调节阀在断电时是「故障关阀」还是「故障开阀」，直接影响系统安全。数据中心一般选故障开阀——断电时阀门全开，保证冷量供应，宁可过冷也不能断冷。但要评估全开后二次侧供水温度会不会过低（低于服务器露点温度）。
冷却液温度变化时体积会变化，从12°C加热到35°C，体积膨胀大约0.5%～0.8%。看起来比例很小，但一套中等规模的液冷系统总液量可能有几百升，膨胀量有几升，若无缓冲结构，管路压力会快速升高，轻则触发安全阀泄压，重则连接头渗漏。
膨胀罐的结构是一个内置橡胶隔膜的密封罐，上方充氮气、下方接液体。液体体积增大时，隔膜向上压缩氮气，将额外的液体「存」起来；体积缩小时再释放回来。
容积选取通常是系统总液量的5%～10%。预充氮气压力要和系统静态压力匹配，出厂后的第一次调试一定要检查这个参数——充压过低，隔膜在正常运行时就会被液体顶死，失去缓冲作用。
冷板微通道宽度只有0.5～2mm，颗粒物一旦进去就堵塞。过滤器就是专门把颗粒物拦截在冷板前面的。
CDU里通常在回水端安装粗过滤（50μm），在循环泵入口前安装精过滤（20μm）。关键支路建议配独立的Y型过滤器，方便单独拆洗，不影响整体运行。
过滤器有一个容易忽视的地方：滤网堵了不一定会报警——要靠安装在过滤器两端的差压计来判断。差压从正常的0.02MPa涨到0.05MPa以上，说明堵塞严重，需要清洗。没有差压计的老系统，只能靠定期拆检，效率很低。
过滤器清洗别偷懒——拆下来的滤网用清水冲干净，自然晾干后再装回去。有些工程师图省事用高压气枪吹，反而把滤网吹变形，拦截精度直接下降一个量级。
控制单元是CDU的大脑，由PLC（可编程逻辑控制器）和一组传感器构成。传感器包括：进出口温度传感器（至少4个）、压力传感器、流量计、液位计（补液水箱）和泄漏探测绳。
PLC根据这些传感器数据执行控制逻辑：温度偏高→开大调节阀；流量低于阈值→泵切换告警；检测到泄漏信号→关断阀门并推送告警。这个逻辑链越完整，系统的自愈能力越强。
通信协议上，主流CDU支持Modbus RTU/TCP和BACnet，可以直接对接DCIM系统，实现远程监控和历史趋势分析。如果CDU的控制单元只能本地操作、没有远程通信接口，运维成本会高很多——尤其是多机房管理场景。
传感器数量上，建议进出口温度各配2个（一主一备），流量计至少1个放在回水端。很多CDU出厂只配最基础的传感器，运维团队验收时要核对一遍配置清单，缺的提前补装。
严格来说，补液系统是可选模块，不是所有CDU标配。但它很重要——液冷系统长期运行会有液体缓慢消耗（蒸发、维修拆卸损耗），如果没有自动补液，液位低到一定程度泵会吸空，后果比较严重。
自动补液系统由储液罐、液位计和补液泵组成。液位低于下限时，补液泵自动补充去离子水，维持系统液位。储液罐容量一般配系统总液量的5%～10%，保证至少能撑一个维护周期。
运维提醒：补液操作是颗粒物进入系统的高危时机——储液罐的水质、补液管路的清洁度、接口的防尘措施，这些细节在日常运维里很容易被忽略。

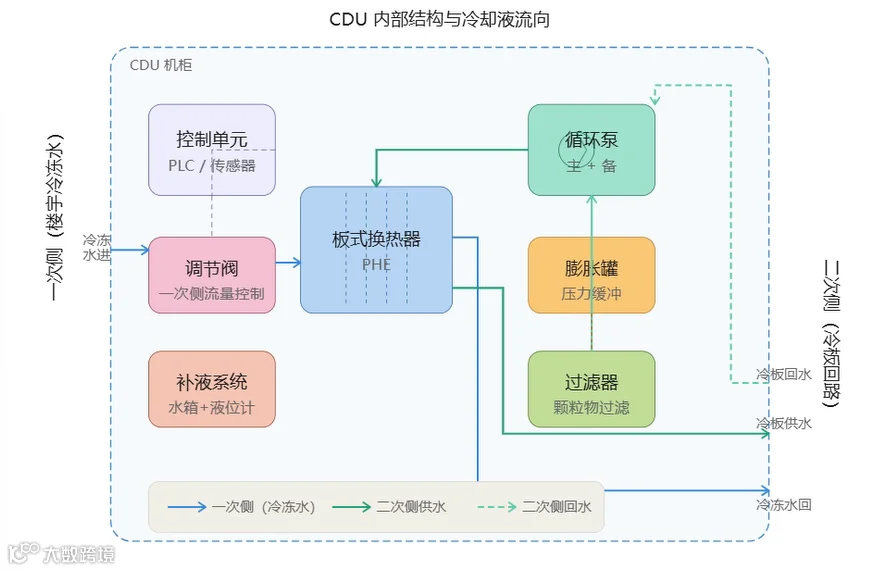

● 一次侧：一次侧水 → 电动调节阀 → 板式换热器（放热）→ 回一次侧水管网
● 二次侧：换热器（吸冷）→ 循环泵推送 → 各机柜冷板支路（吸热）→ 过滤器 → 回换热器
● 辅助支路：膨胀罐并联在二次侧回路上，实现全系统压力缓冲；补液系统对接二次侧回路，负责介质补充
● 控制单元：读取全程温度/压力/流量信号，控制调节阀开度和泵切换
看到这里，CDU「一个换热箱子」的印象应该可以更新了。六个模块各司其职，任何一个出问题都会影响整个系统的稳定性。运维工程师需要对每个组件的正常参数范围有数，才能在出现异常时快速定位问题所在。
