设计师们有没有遇到过这些情况——模具加工出图，得给每个线段端点手动标上坐标值；勘探测绘完，一堆图形坐标要挨个抄录再导进另一张图；想提取多段线顶点坐标，还得先逐个点一遍标注命令；好不容易画好的图纸，发现是歪的，看久了脖子都酸……这些重复劳动，耗时又磨人！
今天，望Sir为大家整理了4个中望CAD坐标处理提效工具，覆盖坐标智能标注、坐标批量提取、多段线顶点一键导出、图纸自动转正四大高频场景，专治各类“坐标手残党”，帮你把时间花在更有价值的设计上，直接让出图效率翻倍！
话不多说，马上来看看👇
模具行业出图时，常需要对图形 X 轴、Y 轴各线段端点进行坐标标注，手动逐点标注既繁琐又容易出错。更麻烦的是，一旦设计发生变更，所有坐标标注又得重新来一遍——重复劳动堆积如山，设计周期被无限拉长。
中望CAD【端点坐标标注】提效工具【AD坐标标注】小插件，支持自动识别所有线段端点，批量生成精准坐标标注，不让坐标标注拖慢出图节奏。

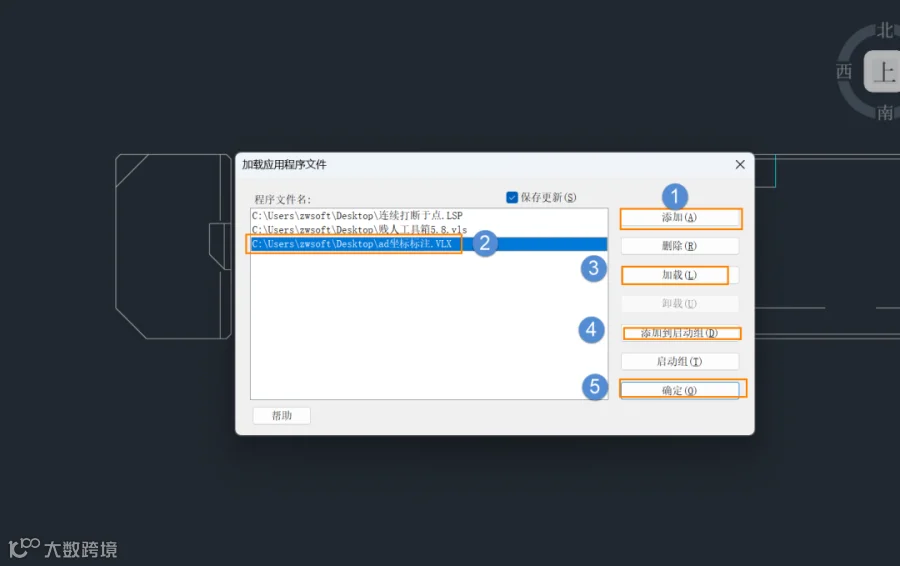

1. 下载附件里【AD坐标标注】小插件，在中望CAD中，执行命令【APPLOAD】，进入加载应用程序文件对话框；
2. 点击【添加】按钮，找到附件中的插件程序：AD坐标标注.vlx ；
3. 依次点击【加载】-【添加到启动组】-【确定】，退出加载应用程序文件对话框；

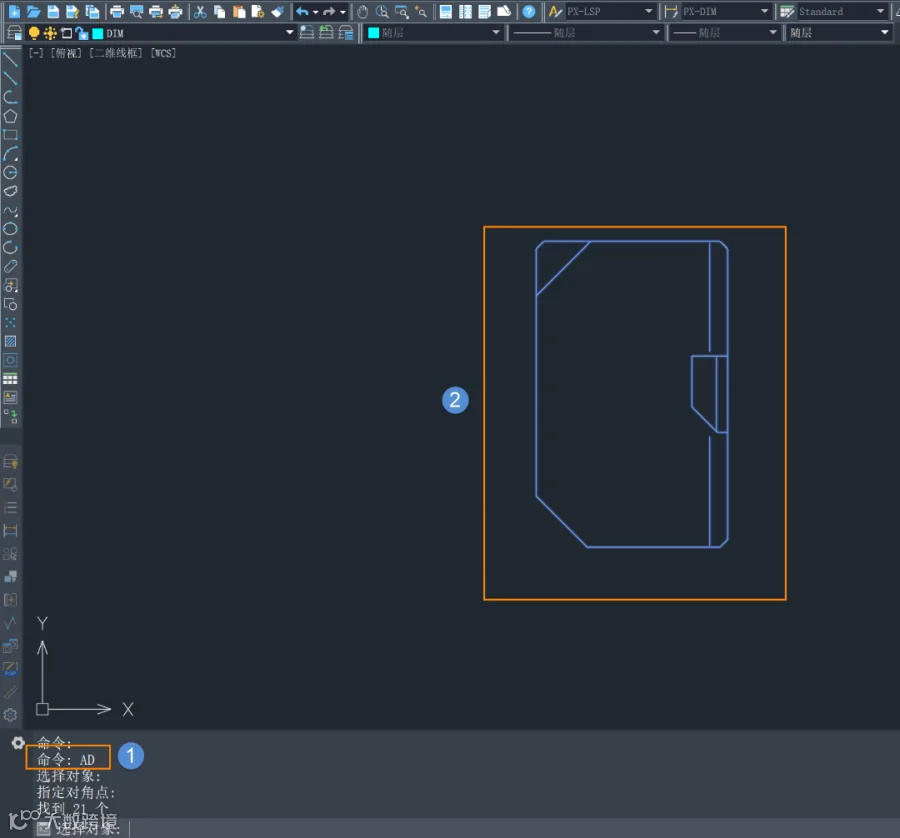

4. 输入命令【AD】，根据命令行提示，选中需要标注对象，点击空格确认；

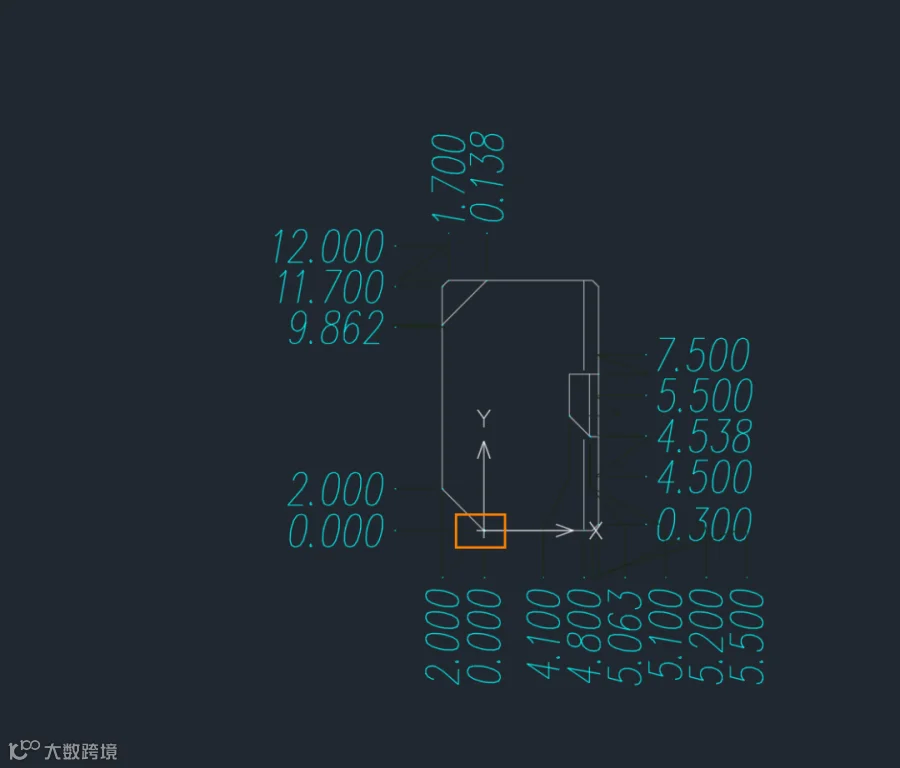

5. 根据命令行提示输入坐标原点，完成坐标标注。
勘测、规划等行业中，图形坐标是支撑后续设计、施工、复核的关键信息。工程师常需把图纸坐标提取出来再导入其他图纸复用，手动整理费时费力，中间一旦抄错一位数字，后续所有工作都得推倒重来。遇上图纸复杂、坐标点密集的项目，光整理坐标就能耗掉大半天时间，效率极低。
中望CAD提效工具【提取写入坐标】插件，支持框选图形对象后自动识别并提取所有关键点坐标数据，还可将坐标数据快速写入外部文件（如TXT、CSV等格式），便于跨软件调用与存档管理，三步操作即可轻松搞定坐标提取与写入。

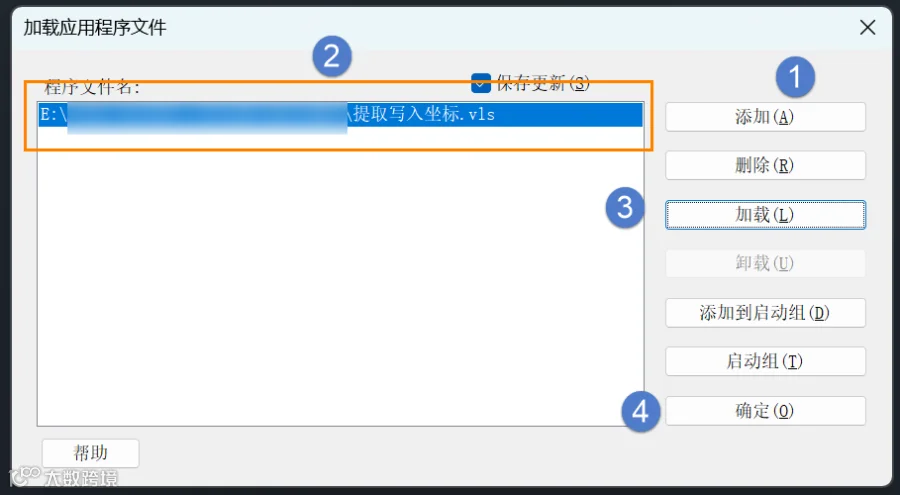

1. 在命令行输入【APPLOAD】命令，然后加载提取写入坐标.vls插件，如下图所示；
2. 加载成功后输入快捷命令【TQZB】，然后选择对象，然后按【空格键】/【回车键】确认即可；
3. 选择文件名称和保存位置后就会生成csv文件，然后在其他图纸上输入快捷命令【XRZB】，导入刚才导出的文件即可。
道路放线、管线测绘、地籍勘界、水利电力等涉及线性工程的行业，常需获取多段线各顶点坐标并输出到文本——道路中心线拐点用于施工放样，管线折点需录入GIS数据库，用地红线拐点要提交审批部门，桩基定位也离不开坐标数据的导出复用。
传统的插件操作流程是：先逐个标注每个顶点的坐标，再将标注内容逐个选中复制粘贴到文本文件中。这种“先标再导”的两步走模式，遇上顶点密集的多段线，标注、复制、粘贴重复几十上百次，中间还容易漏选、错选，步骤冗余且极易出错。
中望CAD提效工具【多段线顶点坐标导出】插件，支持直接选中多段线，即可一键提取所有顶点坐标并输出为文本文件，跳过中间标注环节，一步到位。
1. 通过【appload】命令加载应用程序文件，加载【多段线顶点坐标导出】插件gtot_new.lsp，并【添加到启动组】；
2. 执行插件命令【gtot】，根据提示【请输入文本数据中小数点后的位数】进行输入；

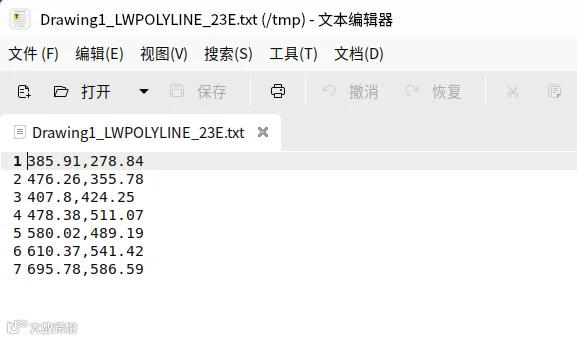

3. 选择需要转换成文本坐标的实体，默认会自动打开输出的文本文件；
⚠温馨提示：
1.不同版本的差异
①中望CAD 2024：选择输出坐标的实体后，会自动使用系统默认文本编辑器打开输出的结果；
②中望CAD 2023：不会自动使用系统默认文本编辑器打开，如需打开，请手动到/tmp文件夹中打开。
2.坐标导出的文本命名规则
文本名由“图纸名称+对象名称+随机编码”组成。
多次输出同一个对象的坐标时，可保证文件名不同，避免自动覆盖。
斜图快速转正
拿到斜向摆放的图纸时，设计师只能歪着脖子看，既不方便核对图形间的相对位置与尺寸关系，出图时也难以按标准图幅规范排版。手动旋转图框重新调整视图，每次都要多花几分钟甚至十几分钟去纠正。遇到批量斜向图纸时，逐一调整的时间成本更是指数级上升。
中望CAD提效工具【不用歪脖看图】插件，只需选中需要校正的图形对象，即可一键将视图旋转至水平/垂直正方向，让斜图秒变正图。

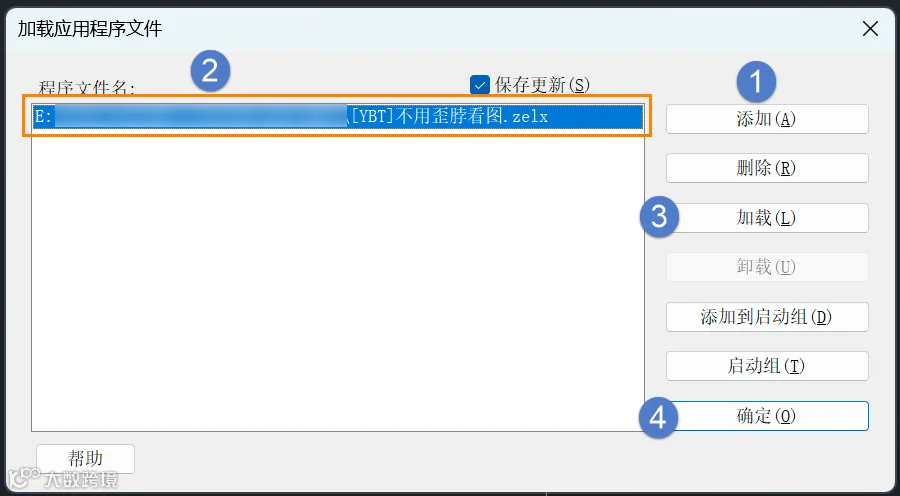

1. 在命令行输入【APPLOAD】，加载插件[YBT]不用歪脖看图.zelx，如下图所示；

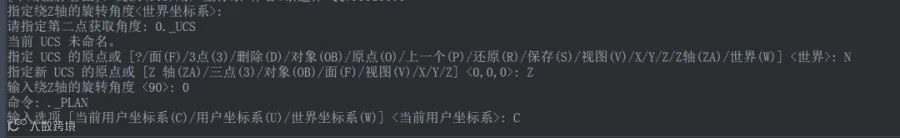

2. 加载成功后在命令行输入快捷键命令【YBT】，然后指定绕Z轴的旋转角度，再点第二个点获取角度即会立马把图纸旋转过来；
端点坐标快速标注、图形坐标一键提取写入
多段线顶点直接导出和斜向图纸快速转正
坐标处理再无阻碍。
快下载【AD坐标标注】插件
打开中望CAD亲自动手试一试吧！
