周例月拾 | 第二十八期 | 螺纹刀片丝锥不等螺旋刀具超精密棒料

Rollomatic Shanghai

2026-07-14

导读：本期聚焦：可翻转螺纹刀片、M1.4直槽丝锥、Ø12mm不等螺旋刀具「R1」、超精密棒料「镜面抛光」等精密刀具及棒料加工案例。

周例月拾｜第28期

螺纹刀片丝锥不等螺旋刀具超精密棒料

本期聚焦：可翻转螺纹刀片、M1.4直槽丝锥、Ø12mm不等螺旋刀具「R1」、超精密棒料「镜面抛光」等精密刀具及棒料加工案例。

Part.1

GrindSmart^®630XW

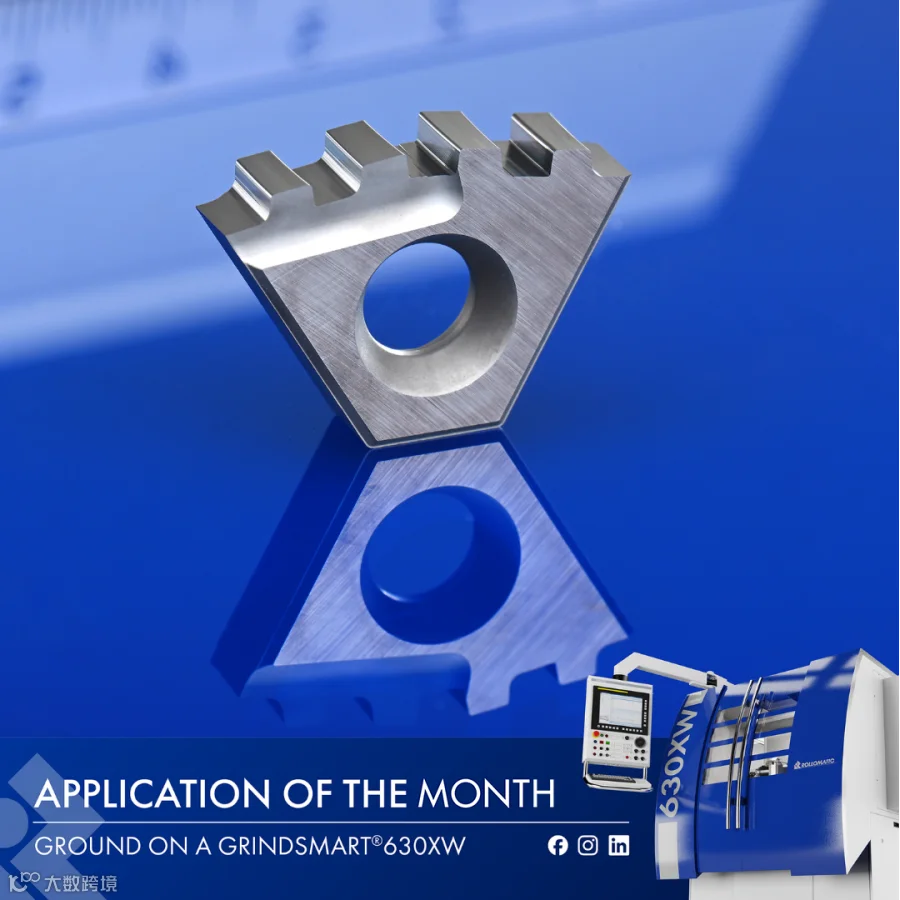

可翻转螺纹刀片

借助Rollomatic杠杆式夹持系统，磨削可翻转的螺纹刀片毫无压力。

得益于630XW，这两种轮廓都在一次装夹中对称地完成磨削。

< img src="http://mmbiz.qpic.cn/mmbiz_png/PzAIttOtbjd3LD3OqTcayAQUFKgxEwH5DQd2nJqp6y8t77qIG8hAxQPsCRykJXIWW9UhlmdHrIjObc5eCI9rDr64pGUiaoia2mRBQ8nkiaF29A/0?wx_fmt=png" style="display:block;">

Part.2

GrindSmart^®630XS

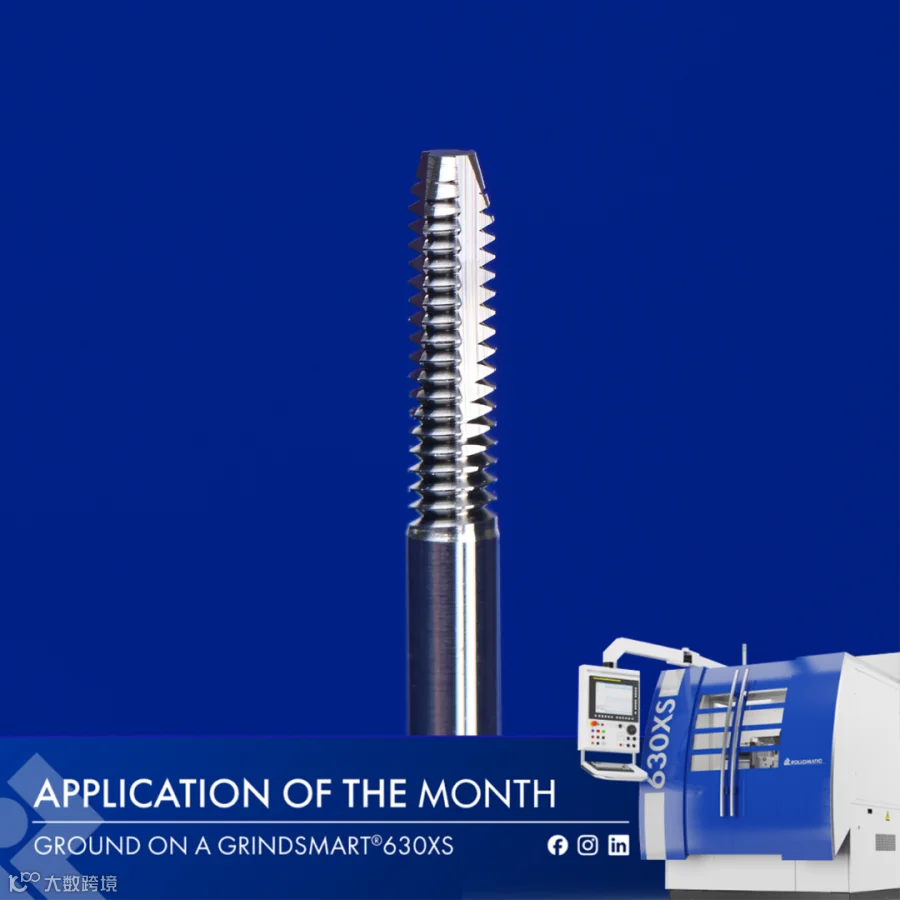

M1.4 直槽丝锥「三槽」

这款M1.4直槽丝锥采用三槽设计，表面经磨削后呈现光亮质感。

630XS机床上完成加工，依靠机床稳定的磨削性能，确保了丝锥的槽型精度和刃口质量。

< img src="http://mmbiz.qpic.cn/sz_mmbiz_png/PzAIttOtbjc4jH7U7UxTvRQfJ2PKSkvypqqibbCZThEms1qIFkfjP7nt3GxVT7B9uhmavyRQPNCIuibPrdOQc19LibLKADZlEAoY2cciaS14HI4/0?wx_fmt=png" style="display:block;">

Part.3

GrindSmart^®660XW

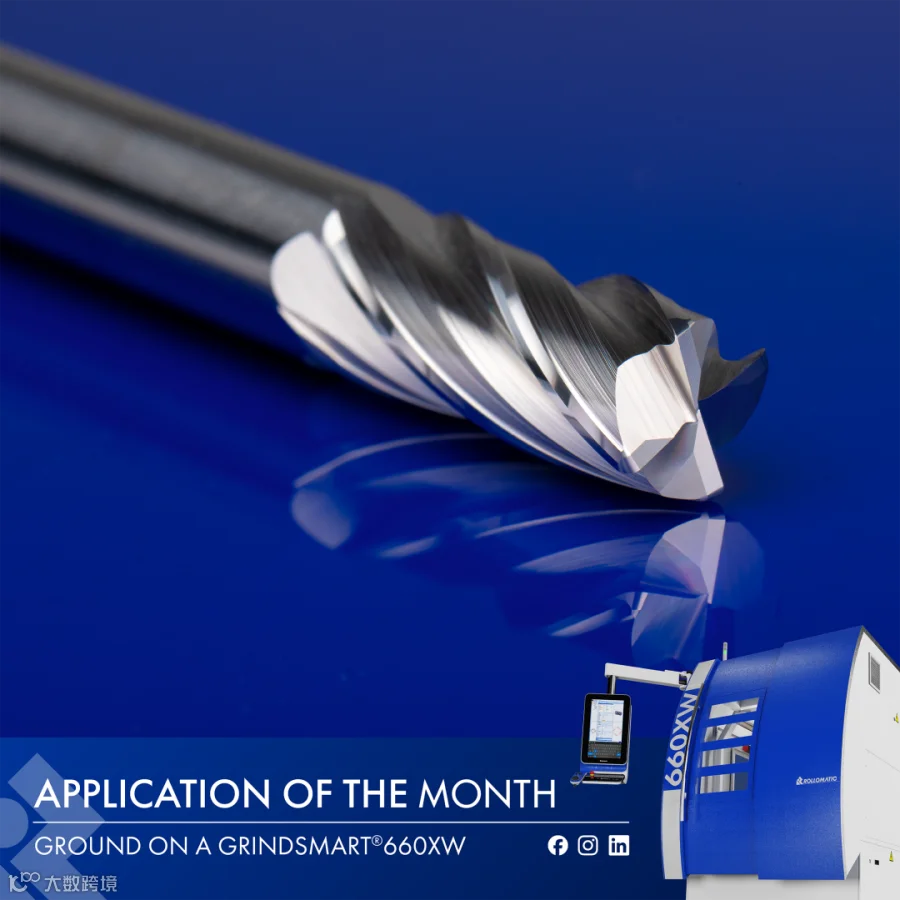

Ø12mm 不等螺旋铣刀

此前我们已展示过多个在660XW上磨削的微小径刀具案例，这次带来一款可在此机床上加工的更大规格刀具。

这款Ø12mm不等螺旋刀具，边角圆弧为1mm，能够以与Ø0.1mm刀具同样出色的稳定性和精度完成生产。

< img src="http://mmbiz.qpic.cn/mmbiz_png/PzAIttOtbjdbyGBMyDAf0jepdoKKm9ibBmpSwDLGSDVxcfG78aib2dOxCwibK4JzndRWQDdwvENw2bQick7HA0WckeHibEVyhgzVJmGGQFxy1LXQ/0?wx_fmt=png" style="display:block;">

Part.4

ShapeSmart^®NP30

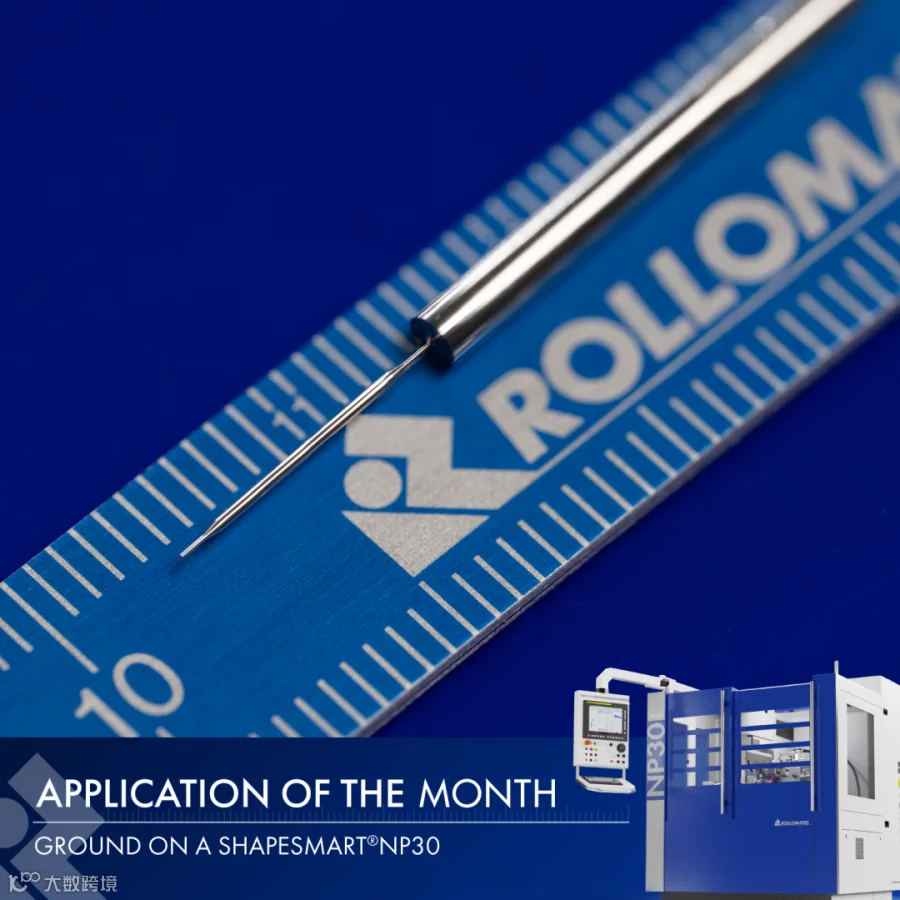

超精密棒料「镜面抛光」

这款超精密棒料在ShapeSmart^®NP30上完成加工，端面半径0.07mm，鼻端直径0.15mm，并带有0.75°锥度，在大约1mm长度上逐渐收细至0.18mm，整体呈镜面抛光效果。直径0.4mm、长度8mm的棒身也达到了同样出色的表面质量。

NP30采用走心式磨削，借助粗磨与精磨砂轮同步工作的方式，确保了优异的径长比控制能力，即使在加工极其细长的零件时也能保持稳定的加工结果。是高效、稳定生产微小高精度棒料的理想解决方案。

< img src="http://mmbiz.qpic.cn/sz_mmbiz_png/PzAIttOtbjfcXdEoJjMZxzEhHZstQAwsuzxp8jQ35b6ANIFYImyTzOtwicsUibRAN0Bc7U2j4pbcnYBLcL53dj4cNsYB9mD4f4iaArOmfcgBlQ/0?wx_fmt=png" style="display:block;">
