大型设备单机提升法：从计算到实战的全流程要点剖析
在石油化工、电力建设等领域，大型设备吊装是施工的关键环节。单机提升法因其效率高、成本可控，成为最主流的吊装方式之一。但看似“一吊了之”的背后，藏着严谨的计算逻辑和风险控制点。
本文不针对任何具体工程案例，而是从普遍规律出发，系统梳理单机提升法（尤其是需要溜尾配合的直立设备吊装）中的计算流程、重点、难点与安全要点，帮助技术人员建立清晰的指导框架。
一、吊装计算的总体流程
一个完整的单机提升吊装方案计算，通常按以下步骤展开：

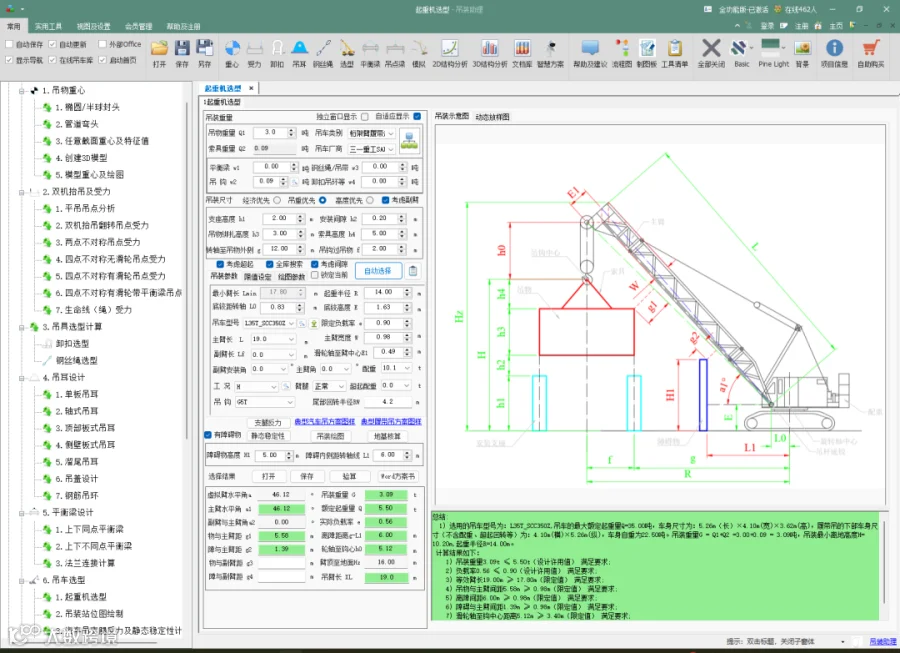

吊装助理-吊车选型
1.确定吊装对象的基本参数：外形尺寸、质量（含/不含附属件）、重心位置、吊耳位置。
2.拟定吊装方法：是否需要溜尾？是否需要平衡梁？吊车行走配合要求？

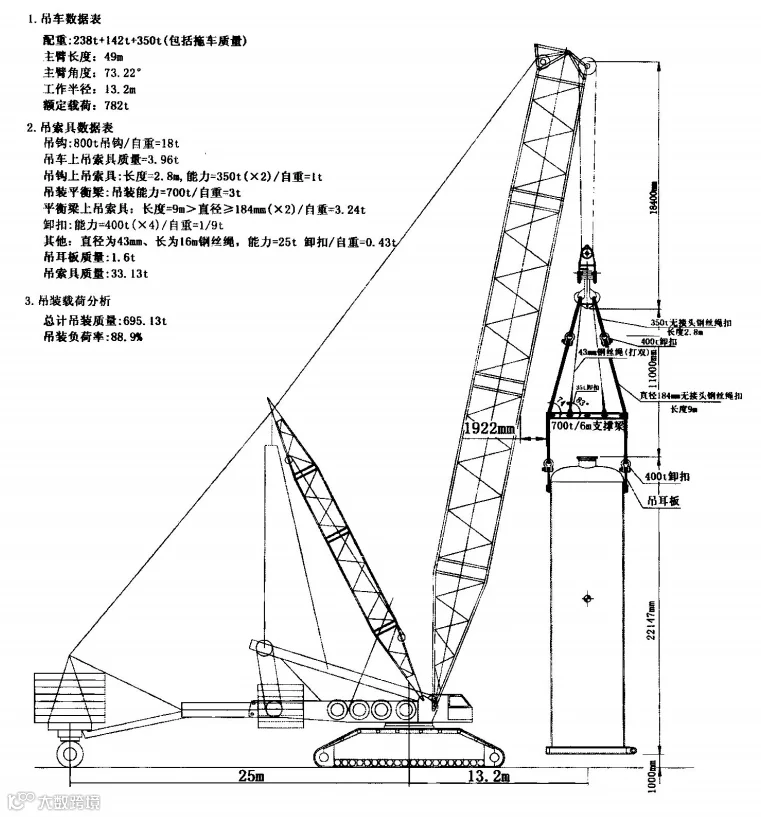

3.吊车工况初选：根据现场空间、设备高度、吊车性能表，初步选择主吊车型号、臂长、作业半径、超起配置。
4.载荷计算：设备净重 + 吊索具重量 + 吊钩重量 = 总吊装质量。
5.负荷率校核：总吊装质量 ÷ 该工况额定起重量 ≤ 允许值（通常≤90%~95%）。
6.溜尾力计算（若需溜尾）：基于力矩平衡，求溜尾吊车最大受力。
7.地面承载力核算：吊车自重 + 配重 + 吊物 + 路基板 → 接地压强，与地耐力比较。
8.索具及平衡梁受力核算：钢丝绳拉力、平衡梁受压/弯、卸扣载荷。
9.动态过程校核：设备在翻转过程中各阶段受力变化，确保最不利工况仍在安全范围。
10.编制吊装步骤与安全措施。
二、计算核心：载荷、重心与吊点

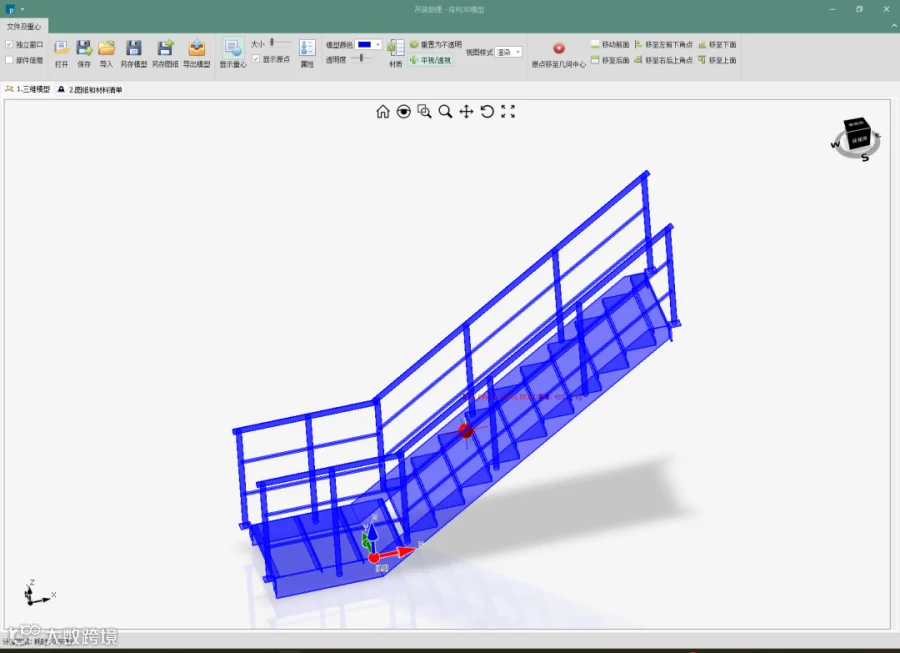

吊装助理-三维重心求解
1. 吊装质量的组成
总吊装质量 = 设备净质量 + 永久性附件 + 吊索具（吊钩、钢丝绳、卸扣、平衡梁、吊耳板）
注意：若设备带有临时鞍座或运输支撑件，在吊装前需拆除的，不计算在内；但若是在鞍座上起吊再拆除，则需分别计算带鞍座和不带鞍座两种状态下的受力。
2. 重心的确定
重心位置通常由设备制造厂提供，或通过称重、计算获得。对于轴对称设备，重心在轴线上，只需确定沿轴线的高度位置。
关键：主吊耳与溜尾吊耳的相对位置，直接决定力矩分配。吊耳应布置在重心两侧，且主吊耳应更靠近设备顶部。
3. 吊点布置原则
主吊耳：一般设在设备上端，为管轴式或板式，需保证足够强度。
溜尾吊耳：设在底部裙座或筒体下部，通常为板式，用于在翻转过程中承重。
三、溜尾力的计算与动态变化

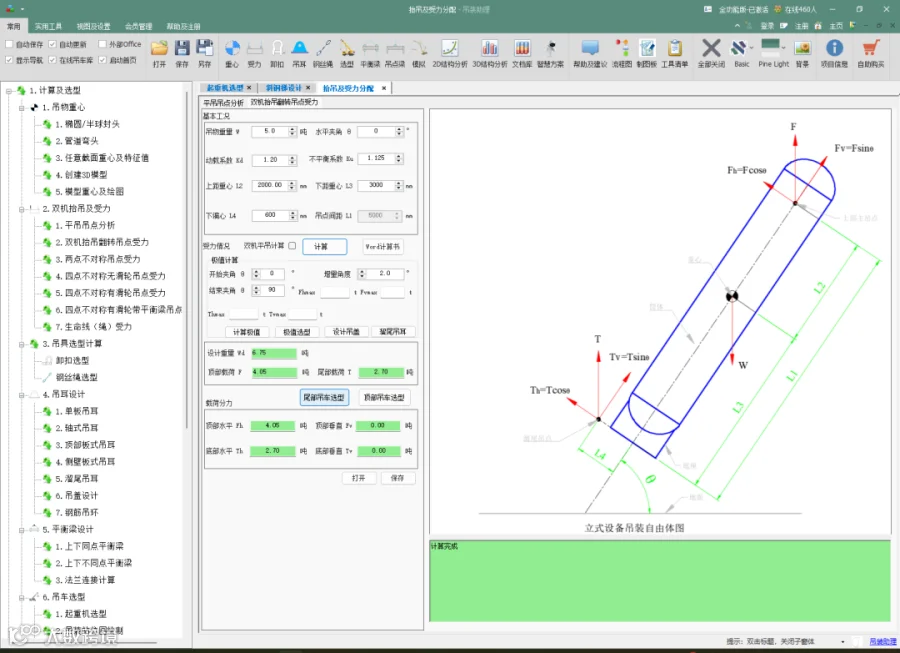

吊装助理-吊点受力分配
1. 静态力矩平衡法
当设备处于水平卧式状态（未离地）或刚离地时，以主吊点为支点，列力矩平衡方程：
其中：
—— 设备总质量（含相应附件）
—— 重心到主吊耳的水平距离
—— 重心到溜尾吊耳的水平距离
注意：若设备带有临时鞍座，则在拆除鞍座前、后，重心的位置可能改变（因为鞍座质量分布），需分别计算溜尾力。
2. 动态过程中的最不利状态
设备从水平翻转至垂直的过程中，重心与吊点的距离不断变化，溜尾受力并非恒定。最大溜尾力往往出现在设备刚离地时，或在某一倾斜角度（如30°~60°）时，因为此时主吊点和溜尾点的竖向分力分配可能达到峰值。
通常做法：取设备水平状态（初始）和完全垂直前（此时溜尾基本不受力）的中间若干角度进行校核，或按经验公式估算。更精确的方法可用几何作图或三维模拟。
3. 溜尾吊车的行走配合
为保持溜尾吊车在翻转过程中作业半径不变或变化最小，常需要溜尾吊车向前行走。行走距离需提前计算，并在方案中明确。
四、吊车工况选择与负荷率
1. 额定起重量的选取
必须依据吊车制造商提供的性能表（载荷曲线），在对应臂长、作业半径、超起配重及超起半径下读取。注意性能表中的数值是否已包含吊钩重量？通常不包含，需额外计入。
2. 负荷率的安全限值
常规规定：主吊车负荷率 ≤ 90%（有些标准允许≤95%）。若涉及超起工况，负荷率可适当放宽，但仍需控制在制造商建议范围内。溜尾吊车因受力相对较小，负荷率可适当高一些，但一般也不宜超过90%。
3. 超起装置的运用
超起配重可大幅提高吊车在长臂、大半径下的起重能力。但超起配置会增加吊车总重和接地压力，必须一并核算。
四、地基承载力核算——常被忽视的“隐形杀手”

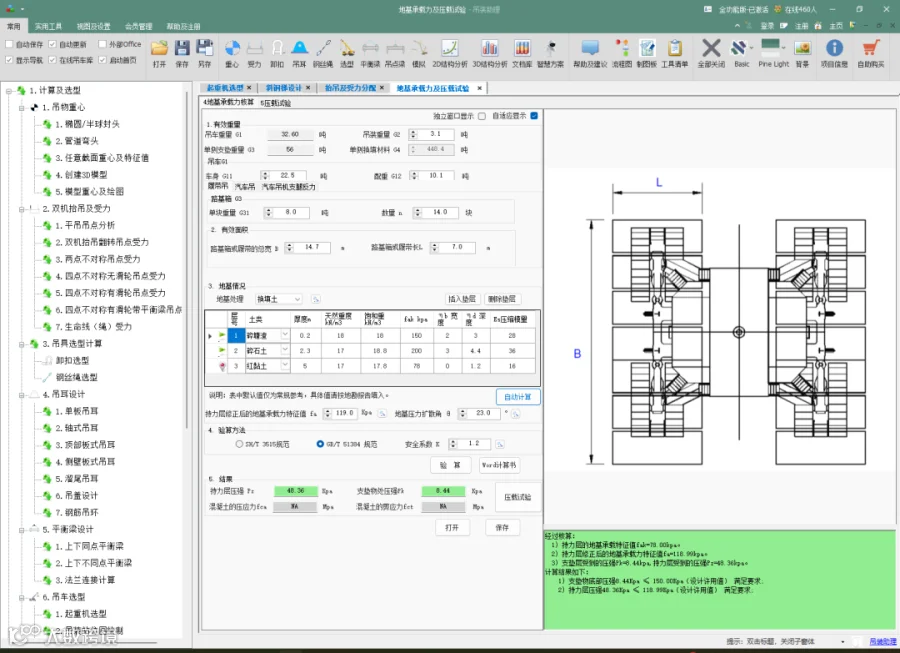

吊装助理-地基承载力核算
1. 吊车对地面的总压力
2. 接地面积
履带吊：接地面积 = 单条履带有效接地长度 × 宽度 × 2（若铺设路基板，则按路基板总面积计算，但需注意路基板是否完全承压，通常取有效面积）。实际计算中，常按路基板或钢板的总面积计算，但考虑荷载不均匀分布，需乘以不均匀系数（一般取1.3~1.5）。
3. 地耐力要求
此值必须小于现场实际地耐力（需提前做载荷试验）。若不足，则需换填、夯实或增加路基板层数。
六、索具与平衡梁的受力分析
1. 钢丝绳受力
对于双分支吊装：
其中
为钢丝绳与竖直方向的夹角。夹角不宜过大（通常≤60°），否则受力剧增。

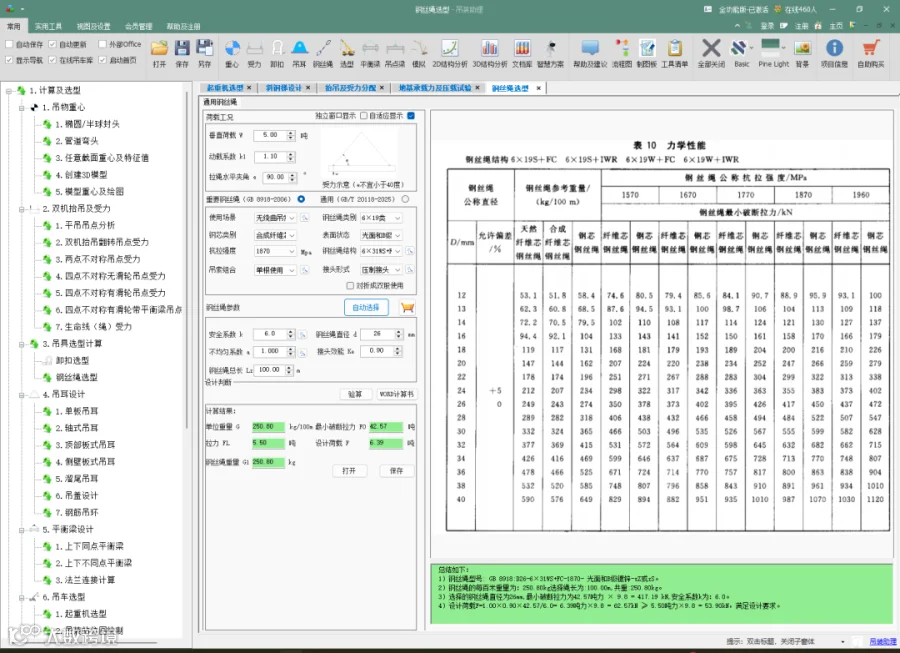

吊装助理-钢丝绳选型
2. 平衡梁（支撑梁）的作用
防止钢丝绳挤压设备，或使吊点竖向力更均匀。平衡梁本身承受轴向压力或弯矩，需验算其稳定性。受力分析：将钢丝绳拉力分解，计算梁的轴力、剪力，再按钢结构规范校核。

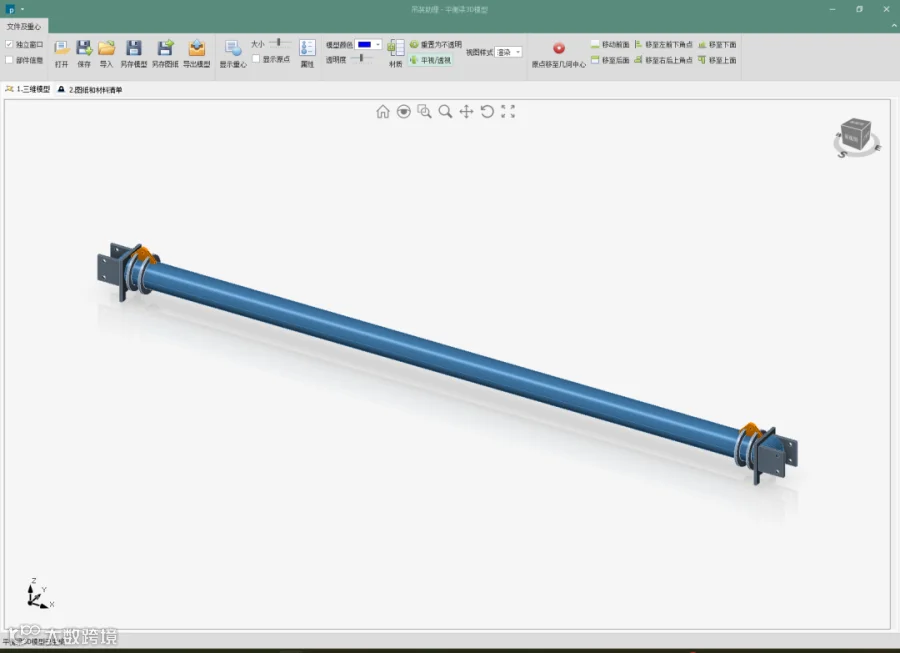

吊装助理-支撑式平衡梁设计

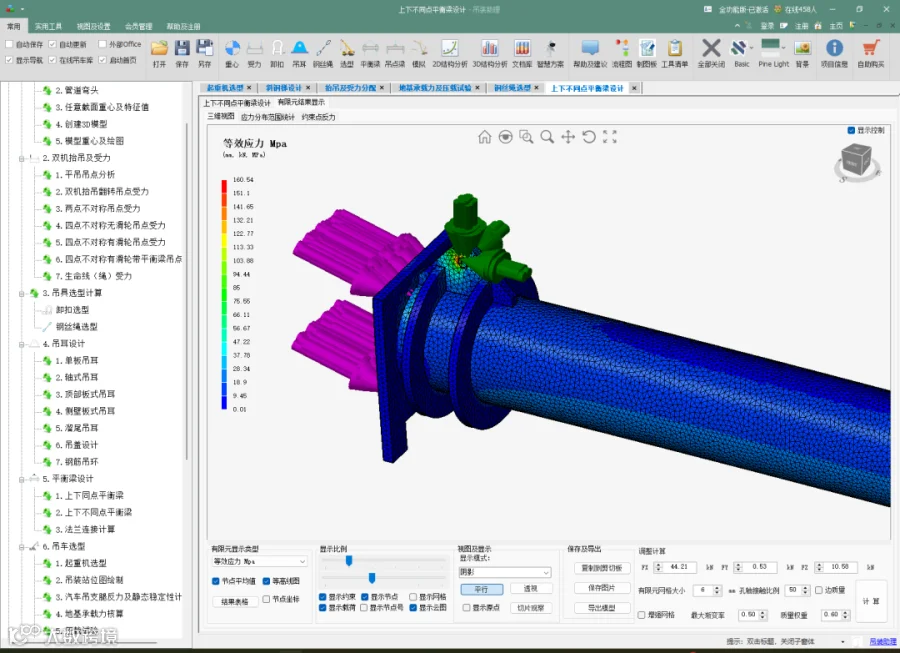

吊装助理-支撑式平衡梁主梁有限元分析
3. 卸扣和吊耳
卸扣选型必须大于最大受力，并留有余量（安全系数≥4~5）。吊耳需进行局部应力计算（接触应力、剪应力、焊缝强度），通常由设计院完成，现场需核验材质和焊接质量。

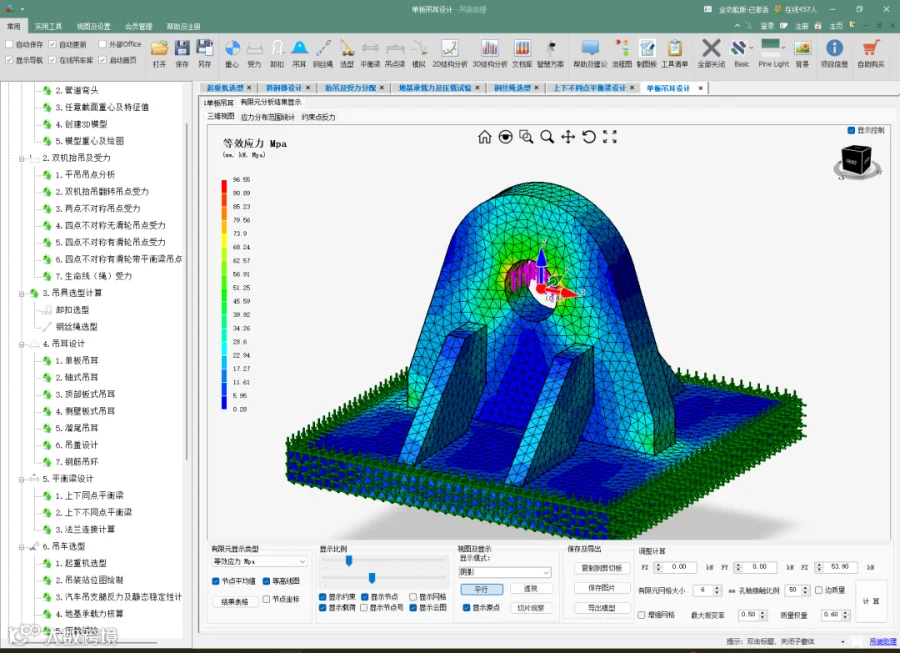

吊装助理-吊耳设计
七、安全控制要点（来自实战教训）
1.地耐力试验必须提前做，且要求值应大于计算最小值，并留有一定富余。
2.试吊：正式起吊前，将设备吊离地面约200~300mm，静止3~5分钟，检查所有索具、吊车、地基的异常情况。
3.风速限制：一般风力≥4级（约5.5~7.9m/s）时禁止大型吊装，风力更大时严禁作业。
4.索具长度精确：方案中给定的钢丝绳长度、平衡梁尺寸不得随意更改，否则会改变吊点角度和受力分布。
5.技术交底：所有参与人员（指挥、司机、司索、监护）必须明确各自职责和信号，做到统一指挥。
6.溜尾牵引绳：在设备下部系挂麻绳或缆风绳，由专人牵引，防止设备在翻转过程中摆动。
7.吊装区域警戒：非作业人员严禁入内，起重臂下严禁站人。
八、特殊工况提醒
分段吊装：若设备因运输限制分段到货，需考虑空中组对的精度控制，吊耳设置应便于调整。
异形设备：重心位置可能不在几何中心，需通过三维建模或实测确定，吊点布置可能需要非对称设计。
狭小场地：吊车回转半径受限时，可能需采用“先提升后转体”的分步操作，每一步都要重新核算稳定性。
结语
单机提升法虽然应用广泛，但绝非“粗活”。从载荷计算到地基处理，从索具选型到动态校核，每个环节都环环相扣。优秀的吊装工程师，既要熟悉力学原理，又要精通吊车性能，更要具备风险预判能力。
希望本文的梳理，能为您今后编制或审核吊装方案提供一份实用的“思维路线图”。如果您在实际工作中遇到典型难题，欢迎留言交流探讨。
本文数据仅为示例，具体工程应以实际工况和规范为准
