为什么JFET适合用于放大电路?

为什么JFET适合用于放大电路? IPBrain产品课堂
2026-07-20
7
导读:JFET作为一种独特的半导体器件,在放大电路中展现了其独特的优势。然而,它究竟为何能够在众多晶体管类型中脱颖而出?它的特性能为放大电路带来哪些具体的好处?


感谢阅读产品课堂第88期



在电子电路设计中,选择合适的器件以实现高效的信号放大至关重要。JFET(结型场效应晶体管)作为一种独特的半导体器件,在放大电路中展现了其独特的优势。


然而,它究竟为何能够在众多晶体管类型中脱颖而出?它的特性能为放大电路带来哪些具体的好处?





什么是JFET?


JFET(结型场效应管)是一种通过电场效应控制电流的半导体器件,属于场效应管的一种。


其核心结构包含:栅极(G)、源极(S)、漏极(D),分为N沟道和P沟道两种类型。



JFET的符号图(图源:IPBrain平台)


JFET的基本工作原理是通过控制栅电极电压来控制电流从源极到漏极的流动。


JFET的结构和工作原理与耗尽型MOSFET很类似,只不过MOSFET的栅和沟道直接接触,JFET是通过PN结隔离,如下图:


Tips:

耗尽型MOS的沟道和源漏是相同的材质,本来就是导通的,需要在栅上加合适的电压,才能将沟道反型,使MOS管截止。

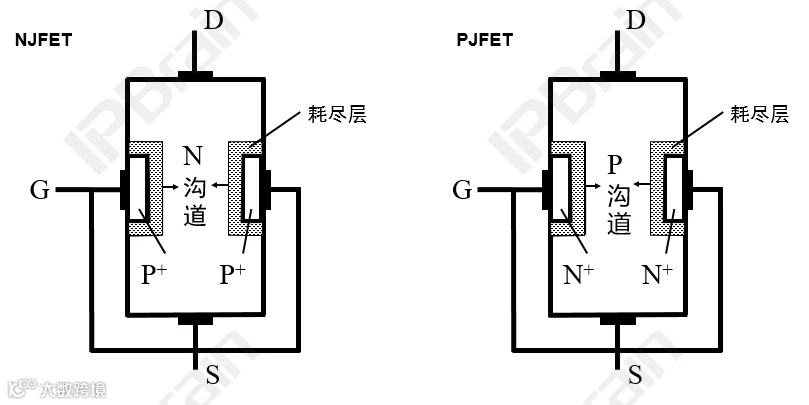

JFET的结构示意图(图源:IPBrain平台)

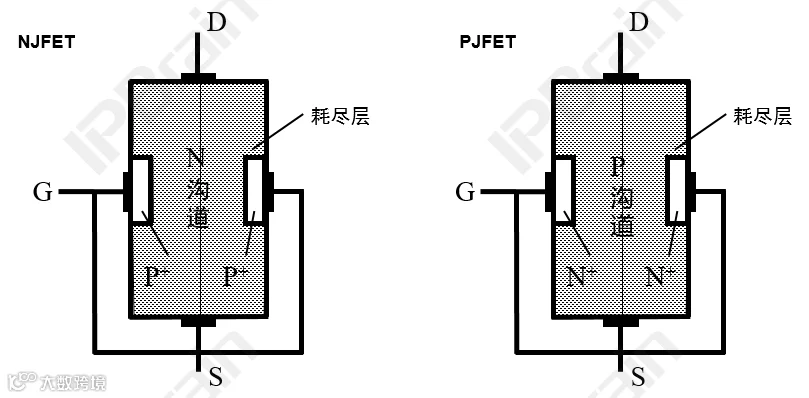

正常情况下JFET是导通的,给栅加上低电压(P沟道则是加高电压),就会使栅和沟道PN结的耗尽区扩展,如果电压足够低,上下PN结的耗尽区会相交,将JFET的沟道夹断,JFET也就不导通了,如下图。



导电沟道消失示意图(图源:IPBrain平台)


同样的道理,如果将加在源漏上的电压提升,得到的效果和降低栅压的效果相同。






适用场景?


JFET通过栅极电压调节漏极电流的工作原理,使其具有以下关键特性:


  • 高输入阻抗:

JFET由于栅极是反偏的PN结,导致栅极电流极小,因此具有非常高的输入阻抗。这使得JFET在放大电路中不会显著加载源信号,保持了信号完整性。


  • 低噪声:

JFET主要依赖多数载流子的迁移来进行导电,不受少子存储和扩散过程的影响。这种单极式工作方式减少了噪声产生,尤其在高频应用中表现出更低的噪声特性。


  • ‌温度稳定性:

漏极电流Ids的大小随温度变化而呈现负的温度系数。这种温度特性也使得JFET在温度稳定性的要求较高的应用中表现优异。


这些关键特性使得它在模拟电路、开关电路、高频电路以及低功耗电路等领域都有广泛的应用。


下面是平台君找到的放大器和传感器芯片,其中使用就是JFET。





INA826芯片中的PJFET

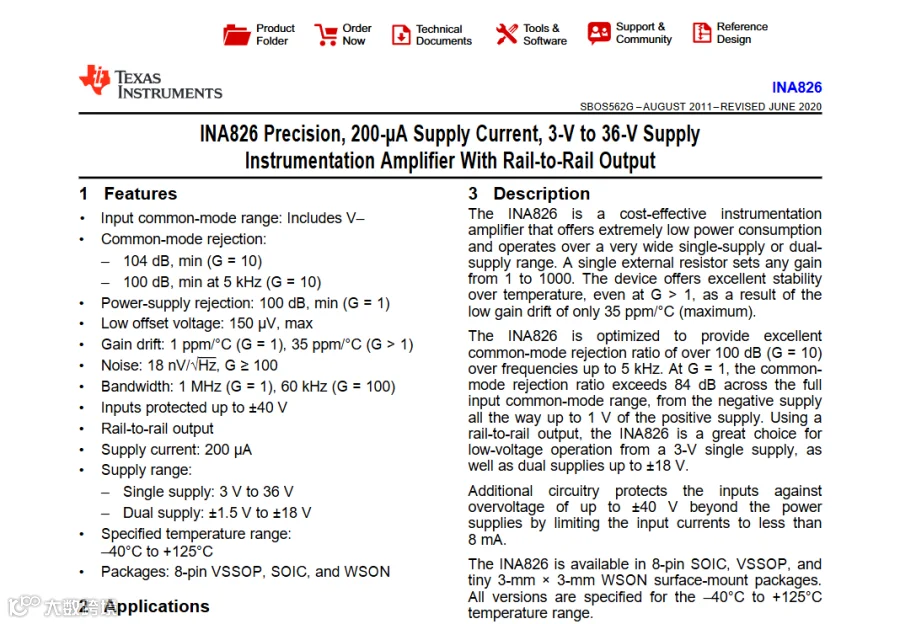

INA826是德州仪器的一款带轨到轨输出的精准200µA电源电流,3V至36V电源仪表放大器。



芯片简介(图源:芯片规格书)


根据规格书了解到该器件具有过压保护功能,具体信息如下:


  • 过压保护特性:

    输入过压保护范围:±40V;输入引脚(+IN/-IN)能够承受高达±40V的过压(超出电源电压的范围);


    内部保护电路会将输入电流限制在小于8mA。


  • 保护机制:

    当输入电压超过电源电压(如VS = ±15V)时,内部钳位电路会限制输入电流,防止器件损坏。


    即使输入电压达到±40V,输入电流仍被限制在安全范围内。

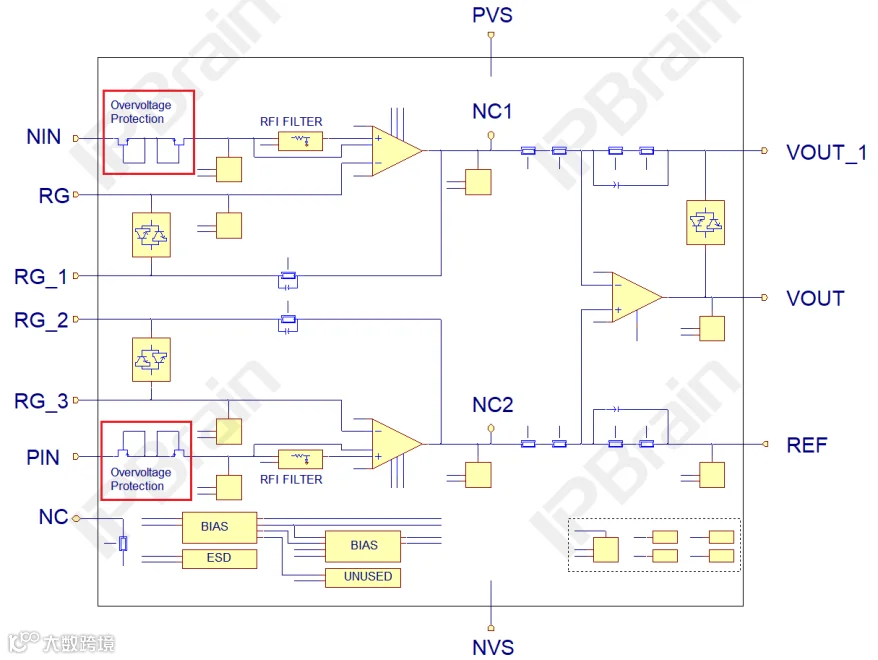

如下是该芯片的顶层电路图,红框位置是JFET,类型为PJFET。其作用为过压保护。


顶层电路图(图源:IPBrain平台)


可以看到上图电路中NIN、PIN输入端都受到两个PJFET的保护,这些 PJFET 在正常的信号条件下提供低串联电阻,并保持优异的噪声性能。当施加大于正常范围的电压时,这些晶体管会将输入电流限制在大约 8 毫安。

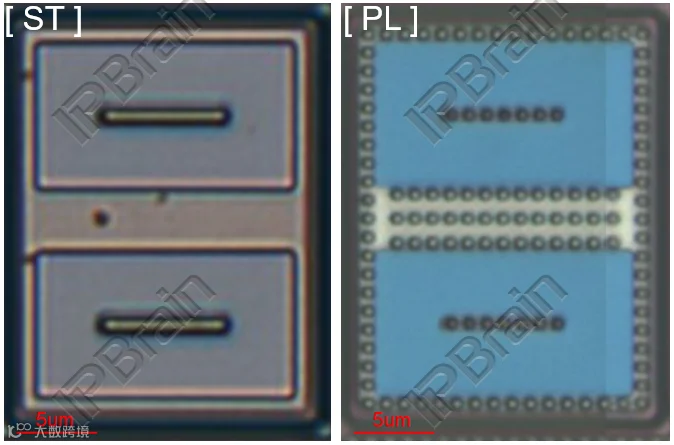

下图是该芯片中PJFET的特征图像。



PJFET的特征图像(图源:IPBrain平台)





ADA4177-2芯片中的PJFET


ADA4177-2是亚德诺的一款具有过压和电磁干扰防护、精密、低噪声且输入偏置电流的运算放大器。

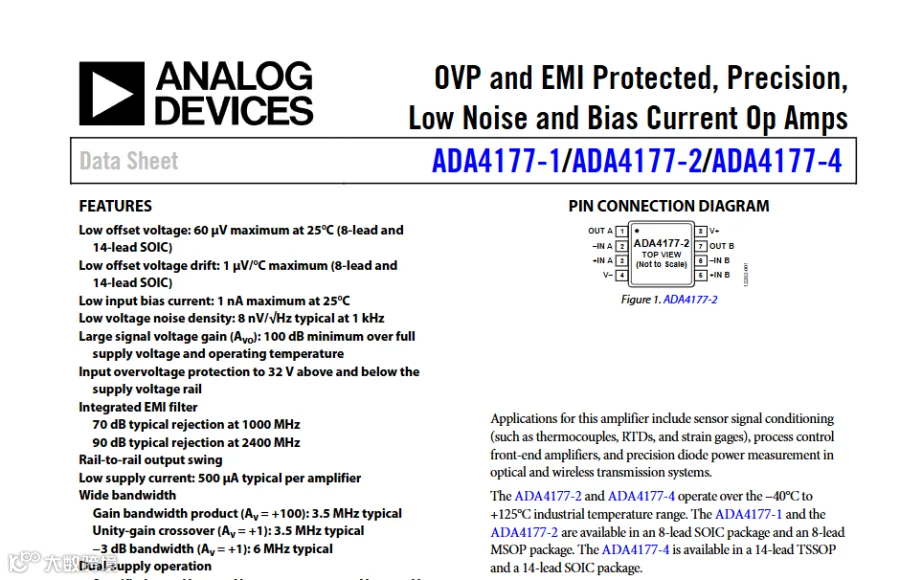

芯片简介(图源:芯片规格书)


根据规格书了解到该芯片具有精密输入级:


  • 低失调电压(最大60µV)和低温漂(最大1µV/°C),确保高精度信号处理。


  • 低输入偏置电流(最大1nA)和低噪声密度(典型8nV/√Hz),适合传感器信号调理。


ADA4177-2放大器的输入端在精密放大器的稳健性方面设立了新标准。


JFET输入级是实现其中超低输入偏置电流的关键设计。JFET输入结构在实现高精度、低功耗的同时,提供了优于双极性输入结构的输入电流性能。

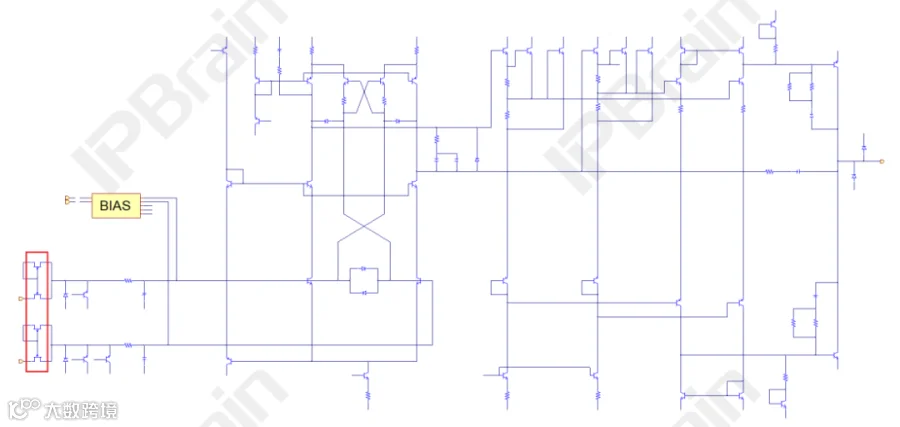

如下是该芯片中的一个放大器电路,红框位置是JFET,类型为PJFET。其主要作用是单向导通信号。



AMP电路图(图源:IPBrain平台)


JFET和二极管的结合还能够实现电路的反向保护。


上图电路中JFET与二极管可以共同保护电路免受反向电压冲击。当输入电路出现反向电压时,二极管将阻止这部分电压通过,而JFET则会通过正确定向的方式将电路导通,保护整体电路不受损。

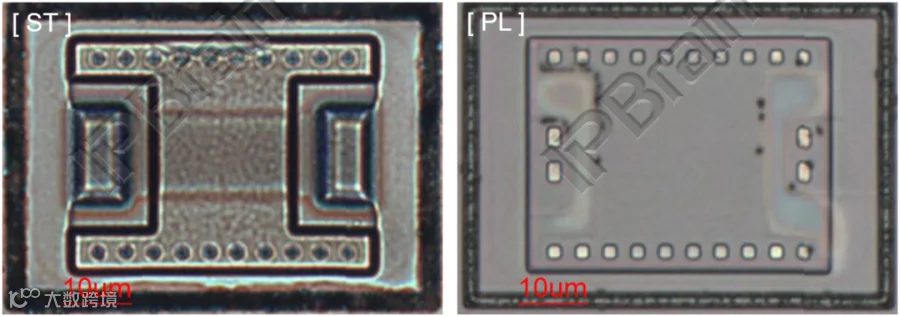

下图是该芯片中PJFET的特征图像。



PJFET的特征图像(图源:IPBrain平台)





OPA454芯片中的NJFET


OPA454是德州仪器的一款高压(100-V)、大电流(50mA)、G=1稳定的运算放大器。

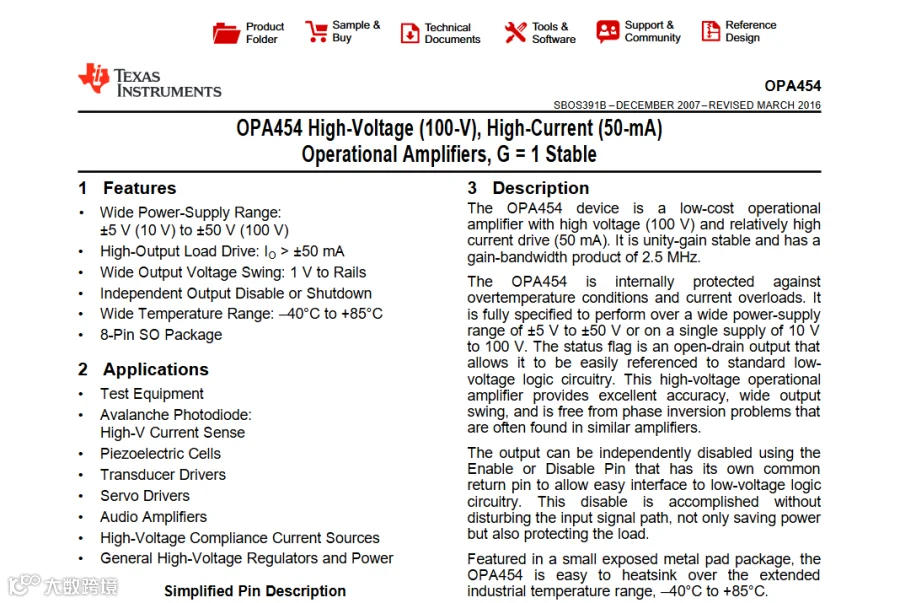

芯片简介(图源:芯片规格书)


根据规格书了解到该芯片在输入端和输出端都集成了安全功能。


  • 输入保护:

OPA454增强了对输入端过压或超出电源范围的防护能力,无需外部串联电阻即可实现保护。内部JFET限制了输入过载电流至4mA,并可耐受高达120V的差分电压。

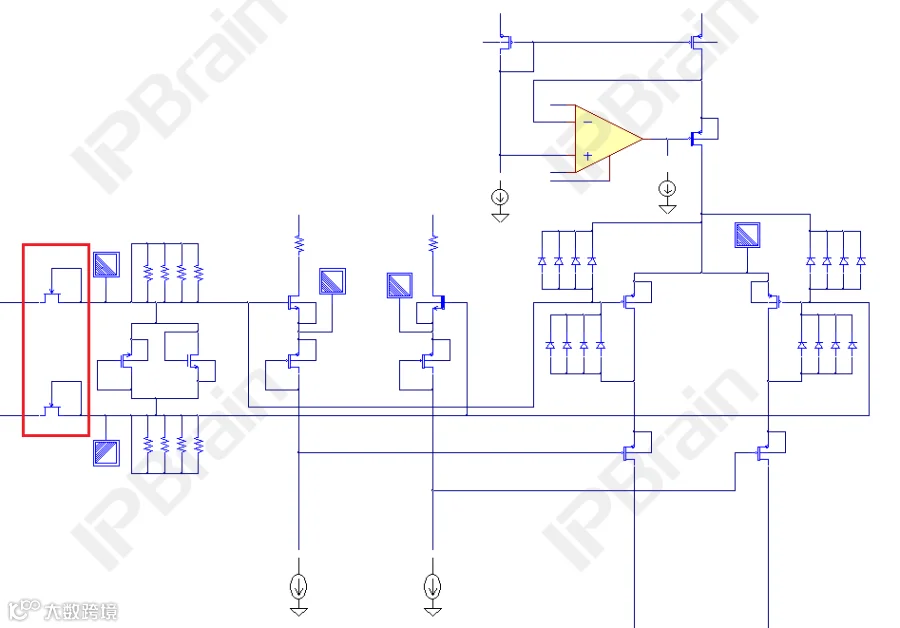

如下是该芯片中的一个差分放大器电路,红框位置是JFET,类型为NJFET。其作用是单向导通电信号。



差分放大器(图源:IPBrain平台)

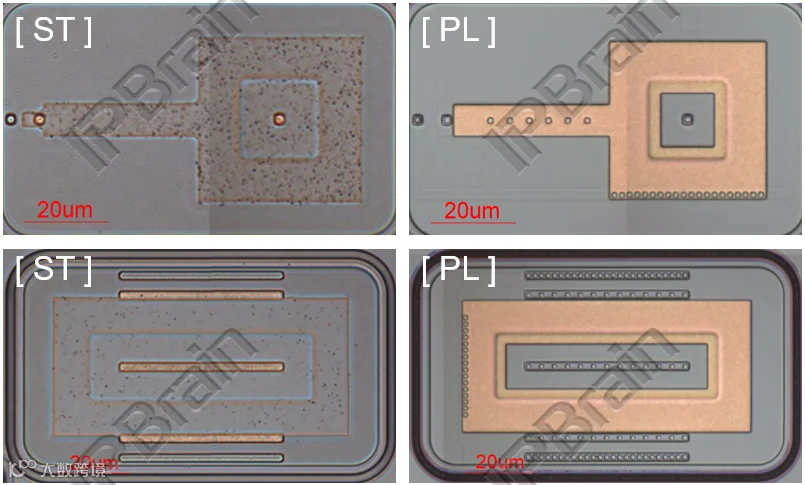

下图是该芯片中NJFET的特征图像。



NJFET的特征图像(图源:IPBrain平台)





ACS730芯片中的NJFET

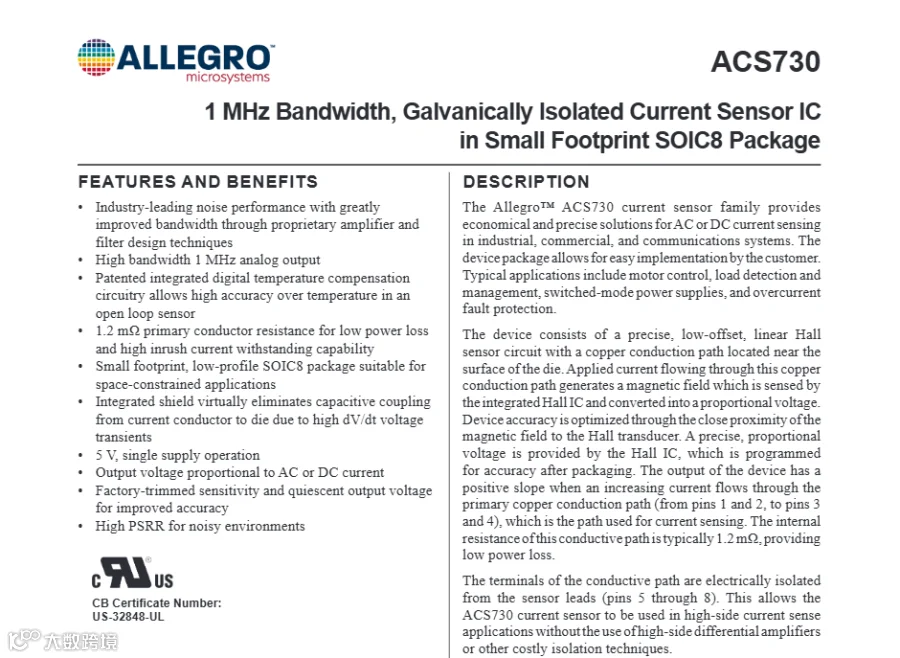

ACS730是朗格微的一款带宽达1MHz、电隔离的电流传感器集成电路。



芯片简介(图源:芯片规格书)

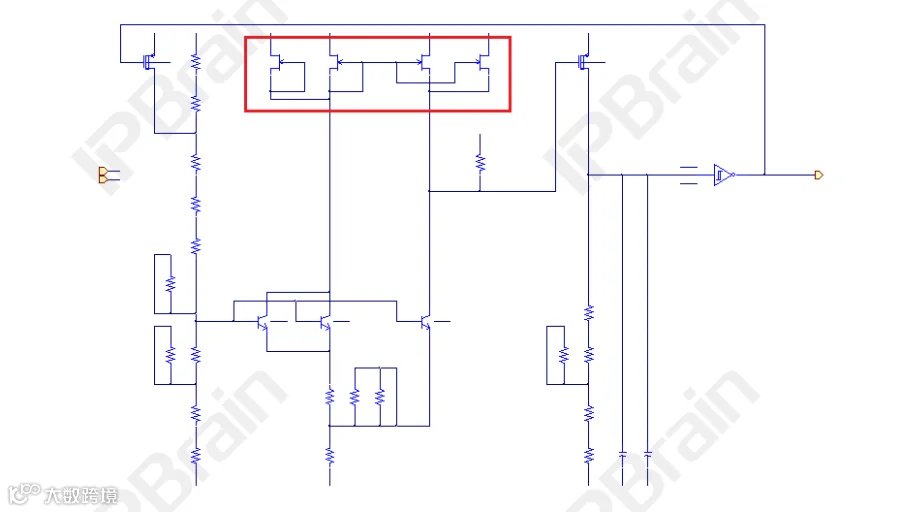

如下是该芯片中的一个温度传感器电路,红框位置是JFET,类型为NJFET。


这四个JFET管组成电流镜,其作用是提供偏置。



温度传感器电路图(图源:IPBrain平台)

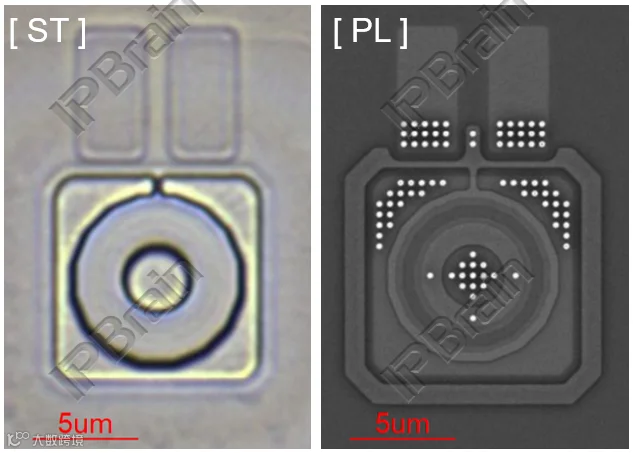

下图是NJFET的特征图像。



NJFET的特征图像(图源:IPBrain平台)





结语


JFET适合用于放大电路的原因在于其高输入阻抗、低噪声特性以及电压控制的优势。


这些特点使其能高效放大微弱信号,同时具备速度快和自我保护能力,特别适用于需要稳定性和精确放大的应用场景。
