做服务器硬件调试、机房扩容的人大多有过同款崩溃：一堆外观几乎一模一样的 RDIMM 内存，随手拿一根插上，BIOS 反复训练失败、系统无法识别内存，排查几小时才发现是颗粒位宽、Rank 规格不匹配。服务器内存贴纸里藏着 JEDEC 标准、颗粒架构、内部存储层级全套信息，看懂每一串字符，就能快速判断内存兼容性、定位故障根源。本文从标签编码、颗粒位宽、Rank 逻辑、DRAM 底层 Bank 架构、厂商料号解码、实战扩容避坑六个维度，完整拆解服务器内存核心参数。

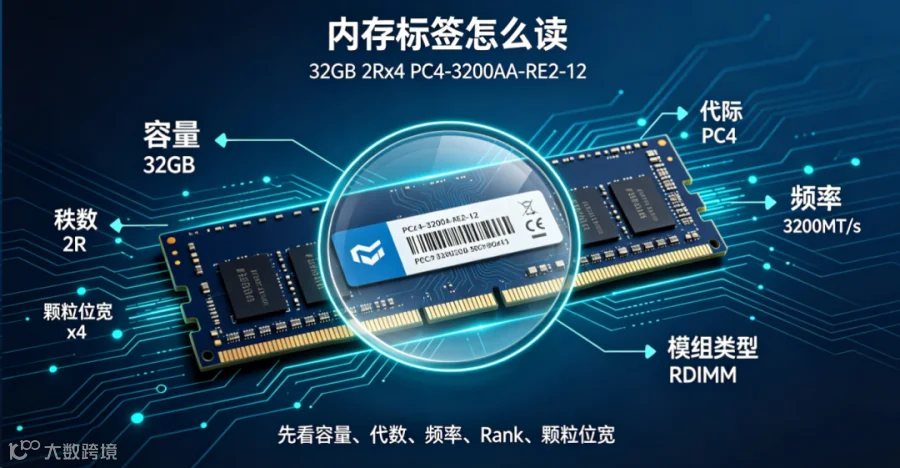

一、JEDEC 标准编码：一行读懂内存基础规格
服务器内存标签首行标准化编码遵循 JEDEC 行业规范，以32GB 2Rx4 PC4-3200AA-RE2-12为例，逐段拆解含义：
- 32GB
单条内存总物理容量，企业级常见 16GB/32GB/64GB/128GB； - 2R
Rank 数量，代表独立颗粒编队，1R 单秩、2R 双秩、4R 四秩； - x4
DRAM 颗粒单颗数据位宽，主流服务器仅 x4、x8 两种； - PC4
内存代际标识，PC3=DDR3、PC4=DDR4、PC5=DDR5； - 3200
传输速率单位 MT/s，代表每秒 32 亿次数据双向传输； - AA
时序档位，DDR4 中 AA 对应 CL22-22-22，DDR5 统一后缀 B，5600B 标准时序 CL42-42-42； - RE2
模组类型与版本，R 代表 RDIMM 寄存器内存，E2 为寄存器芯片第二版； - 12
PCB 电路板迭代版本，仅厂商生产区分，不影响兼容。
这行编码直接锁定内存容量、代数、频率、硬件架构，是运维快速筛选内存的第一依据。

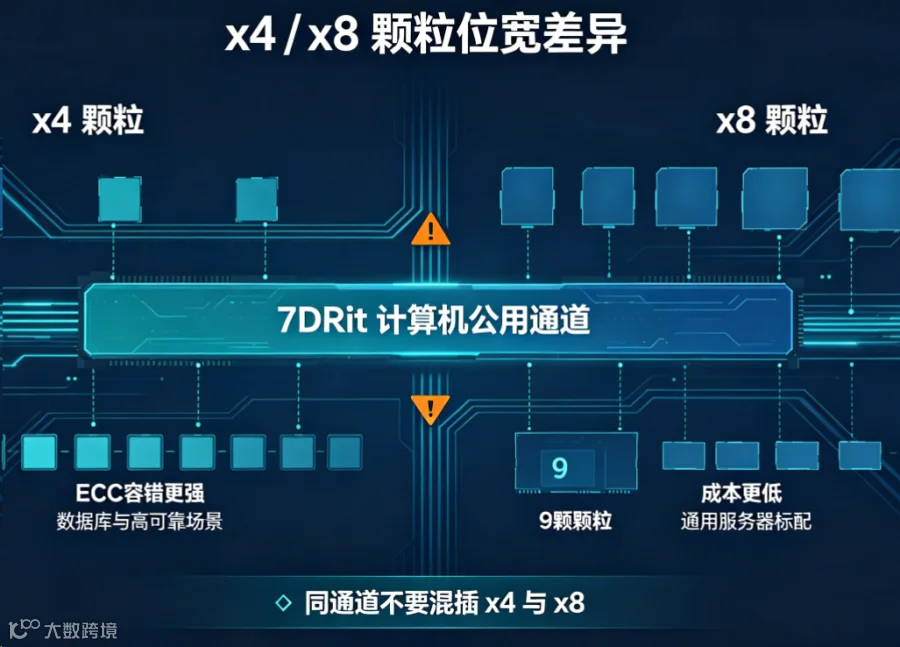

二、x4 与 x8 颗粒位宽：颗粒数量、容错能力天差地别
很多人疑惑：同样 32GB DDR4 RDIMM，一款焊 18 颗颗粒，一款仅 9 颗，核心差异就是颗粒位宽 x4/x8，本质是单颗颗粒能同时输出的数据通道数量。服务器内存总线自带 ECC 纠错位，DDR4 总线总位宽 72bit（64bit 数据 + 8bit 校验），DDR5 为 80bit（双 40bit 子通道，32bit 数据 + 8bit 校验），需要多颗颗粒并联凑齐完整总线：
DDR4（72bit 总线）
-
x4 颗粒：单颗 4bit，72÷4=18 颗，含 2 颗 ECC 校验颗粒；多用于大容量、高可靠数据库服务器，单颗故障仅丢失 4bit 数据，ECC 纠错容错性极强，支持高级内存容错技术，但 PCB 布线复杂、成本更高； -
x8 颗粒：单颗 8bit，72÷8=9 颗，含 1 颗 ECC 颗粒；常规通用服务器标配，颗粒少、生产成本低，缺点是单颗颗粒损坏会丢失 8bit 数据，容错上限更低。
DDR5（80bit 双路子通道）
-
x4 颗粒：单 Rank 需要 20 颗颗粒，用于 128GB、256GB 超大容量 RDIMM； -
x8 颗粒：单 Rank 仅需 10 颗颗粒，主流中端服务器标配。
关键兼容提醒：绝大多数服务器 BIOS 不支持同一通道混插 x4、x8 内存，混用会直接内存训练失败，扩容时必须保持颗粒位宽一致。
三、1R/2R/4R Rank：逻辑编队≠单面 / 双面颗粒
行业最大误区：把 1R 等同于单面颗粒、2R 等同于双面颗粒。Rank 是一组完整占满总线位宽、可被独立片选 CS 信号调度的颗粒集合，和 PCB 单面、双面无绝对绑定关系。可以把内存总线比作 72/80 车道高速，一个 Rank 就是一队刚好占满全部车道的车队，同一时间高速仅允许一队通行：
- 1R（单秩）
仅一套 CS 片选信号，电气负载最轻，能跑满标称最高频率，适合高性能计算、低延迟业务；单面、双面 PCB 都能实现 1R； - 2R（双秩）
两套独立 CS 编队，正反 PCB 各一组颗粒，容量直接翻倍；依靠 Rank 交错读写，一组颗粒自刷新时 CPU 可切换另一组读写，掩盖等待延迟；代价是总线负载上升，内存稳定运行频率会小幅下降； - 4R/8R（四秩 / 八秩）
依赖 3D 堆叠颗粒，用于单条 256GB 以上超大容量 LRDIMM，秩数越多，电气干扰越大，最高支持频率降幅明显。
多秩设计核心价值：一是单条内存扩容，二是利用 Rank 交错隐藏 DRAM 自刷新延迟；但多路 Xeon 服务器有最大秩数限制，超过上限会无法点亮。

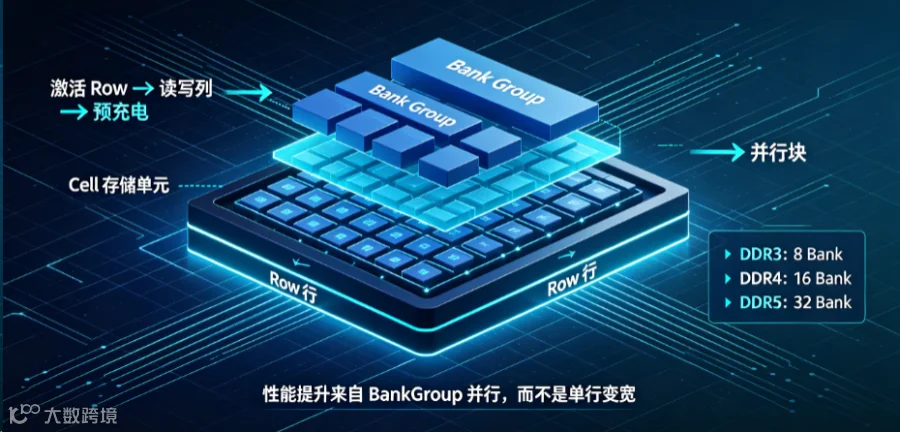

四、深挖颗粒底层：Cell、Bank、BankGroup 性能逻辑
看懂标签后，往下拆解单颗 DRAM 颗粒内部架构，就能理解内存延迟、并发性能的底层根源：
1. 最小存储单元：Cell-Row-Bank
DRAM 基础存储单元 Cell 由 1 个晶体管 + 1 个电容构成，电容充放电代表 0/1；大量 Cell 横向组成 Row（行），纵向堆叠形成矩形阵列 Bank。读写完整流程：激活 Row（几十纳秒，加载整行数据到行缓冲）→读写指定列（仅几纳秒）→预充电关闭行（几十纳秒）。切换行（Row Miss）是内存最大性能瓶颈，操作系统大页、数据库内存优化，本质都是减少频繁换行。
2. BankGroup：DDR 代际性能进化核心
DDR3、DDR4、DDR5 的 Bank 架构迭代，核心是拆分 BankGroup 实现真正并行：
-
DDR3：8 个平级 Bank，切换存在延迟，无法并行； -
DDR4：4 组 BankGroup，每组 4 个 Bank 合计 16Bank；同组 Bank 排队读写，不同 BankGroup 可同时执行读写、预充电操作； -
DDR5：8 组 BankGroup，每组 4 个 Bank 合计 32Bank，并行能力翻倍，大幅降低多并发场景等待耗时。
三代内存 Row 宽度固定 8192bit，性能提升不靠加宽单行存储，而是依靠多路 BankGroup 并行处理，这也是 DDR5 高并发吞吐碾压 DDR4 的根本原因。
五、三大原厂物料编码解码：三星 / 海力士 / 美光
JEDEC 编码是通用规格，厂商专属料号则包含颗粒 die、电压、封装、速度等级，三种主流厂商编码规则清晰：
三星 DDR4 示例 M393A4K40EB3-CWE
-
M = 内存模组，3=RDIMM，9=DDR4，3=1.2V 电压，A=A-die 颗粒，4 = 颗粒 x4 位宽，CWE 对应频率时序；
SK 海力士 DDR4 H5AN8G8NCJR
-
H5 = 海力士 DRAM，A=DDR4，8G = 单颗 8Gb 容量，8=x8 位宽，C=C-die 颗粒；
美光 DDR4 MT40A1G8SA-075:E
-
MT40 = 美光 DDR4，1G8=8Gb x8 颗粒，075 对应 2666MT/s 频率，E 代表颗粒修订版本。
DDR5 厂商编码逻辑延续，仅新增 DDR5 标识、双路子通道相关标注，通过料号可精准匹配原厂替换备件。

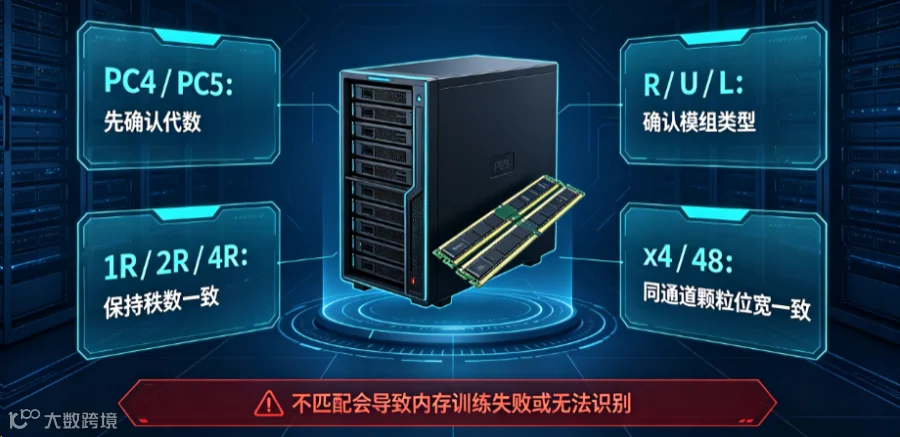

六、运维实战三秒校验：扩容、换内存避坑清单
机房调试、内存扩容无需复杂工具，仅看标签即可规避 90% 兼容性故障：
- 核对 PC4/PC5
DDR4、DDR5 金手指缺口位置不同，物理不兼容，拿错直接插不进槽位； - 区分 R/U/L 后缀
服务器 Xeon 平台仅支持 RDIMM (R)、LRDIMM (L)，普通台式机 UDIMM (U) 插上无法开机； - 统一 Rank 数量
单通道内存秩数必须一致，平台支持上限 4R/8R，超上限内存训练失败； - 固定颗粒位宽 x4/x8
同通道禁止混合 x4、x8 颗粒，信号负载不一致导致识别异常。
一块小小的服务器内存 PCB，从标签上一行字符，能逐层追溯到 Rank 编队、BankGroup 并行架构，最终落到电容存储单元。企业级服务器追求稳定、大容量、高容错，每一项标签参数都是硬件设计取舍的结果：x4 颗粒换更强纠错，多 Rank 换更大单条容量，BankGroup 迭代换更高并发吞吐。
读懂内存标签，不仅能快速完成备件匹配、机房扩容，更能理解内存性能瓶颈，针对数据库、虚拟化、高性能计算等不同业务，搭配最优内存规格，减少调试故障、提升服务器运行稳定性。
