物体在空间中有六个自由度，三个平移和三个转动，在Simulation中做分析时要模拟工程中实际的物体装配关系，就要通过夹具来限制自由度，让物体按照预计的装配关系进行运动。仿真分析中要考虑复杂的工况，准确的使用夹具，可以避免分析失败和结果的失真。

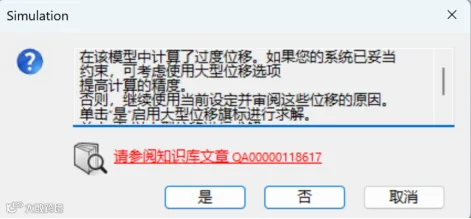

要注意的是，夹具的添加遵循最小必要约束，如果过度约束，多余限制自由度，会增加模型的刚度，造成计算失真;约束不足，会导致过度位移，造成结果异常或者求解失败。
标准夹具是最常用的基础约束方式，操作简单、直观，适用于大多数简单零件或装配体的基础约束，核心包括以下3种：
固定几何体：最常用的全约束夹具，也称为刚性支撑，即所有的平移和转动自由度均被限制【固定几何体】边界条件不需要给出沿某个具体方向的约束条件
滚柱/滑： 使用【滚柱/滑杆】约東可使模型能更自由地在平面的水平方向移动，但不能在平面上进行垂直方向移动。平面在施加载荷的情况下可能收缩或扩张
固定铰链：使用铰链约束来指定只能绕轴运动的圆柱面。圆柱面的半径和长度在载荷下保持常数
对于复杂装配体或特殊约束需求(如对称结构、曲面接触、指定位移等)，标准夹具无法满足要求，此时需使用高级夹具，核心包括以下6种：
对称约束：该选项只针对平面问题，它允许面内位移和绕平面法线的转动，取模型的 1/2、1/4 或 1/8 进行分析，自动在对称面上施加约束，对称面上的节点，垂直于对称面的位移被限制，平行于对称面的位移保持自由。
周期性对称约束：物体绕一根特性轴周期性旋转时，对其中一部分加载该约束类型可形成旋转对称体。
使用参考几何体：该选项保证约束只作用在点、线或面设计的方向上，而在其他方向上可以自由运动。可以指定所选择的基准平面、轴、边、面上的约束方向。可使用SOLIDWORKSFeatureManager 设计树选择基准面、基准轴、边线等参考几何体为约束基准，精准控制模型的自由度
在平面上约束：对选定的平面施加约束，基于平面的局部坐标系,可分别控制三个平移自由度。支持多个不同基准面的平面同时约束。
在圆柱面上约束：对圆柱面施加约束，基于圆柱的局部坐标,可分别控制三个选择自由度。径向控制沿圆柱半径方向的位移;圆周方向控制绕圆柱轴的转动位移;轴向控制沿圆柱轴线方向的位移。
在球面上约束：对球面施加约束，基于球面的局部坐标系，径向、经度方向、纬度方向， 自由控制径向沿球面半径方向的位移;经度 、 纬度方向球面切线方向的位移。

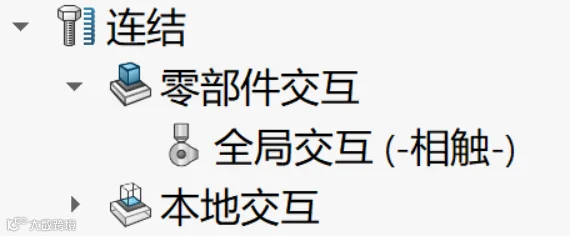

对于装配体和多实体的仿真，夹具的施加需兼顾零件间的接触关系，确保载荷传递路径完整，核心包括接合、接触、空闲、虚拟壁以及虚拟螺栓等辅助约束方式。
具体可查看我们上一个文章：SOLIDWORKS Simulation 连结
在施加夹具前，可以通过诊断工具-欠约束实体，点击计算分析，定位约束不足的位置，避免盲目施加夹具。该工具可有效规避“约束不足”问题，适用于复杂装配体的约束排查。
夹具的位置直接影响仿真结果，需贴近真实、避免应力集中：
选择大面积平面、刚性较强的部位作为约束面，避免选择尖角、薄边等易产生应力集中的部位
装配体仿真中，固定的夹具应施加在“固定基准零件”上，避免施加在浮动零件上，确保载荷传递路径清晰
对于细长轴、薄板等易变形零件，夹具施加需均匀分布，避免局部约束过紧导致变形失真。
当模型存在轻微约束不足时，可启用“软弹簧”辅助收敛，使用软弹簧软件自动设定极小刚度值，支撑力可忽略，不改变原结构力学状态。软弹簧仅为辅助收敛手段，不可替代必要的约束。
SOLIDWORKS Simulation夹通过精准自由度约束还原真实工作边界。遵循"最小必要约束"原则，从基础夹具入门，到复杂装配体，要养成"先诊断、再施加、后验证"习惯，查看自由度显示对比，使结果更真实，让仿真成为设计优化利器。
