一、前言
近日，某大型设计院交安工程师们在标志结构图、安装图、基础大样图等图纸输出过程中，提出了关于其出图内容是否可以根据不同项目或者不同的出图习惯自定义出图成果等实际应用需求。

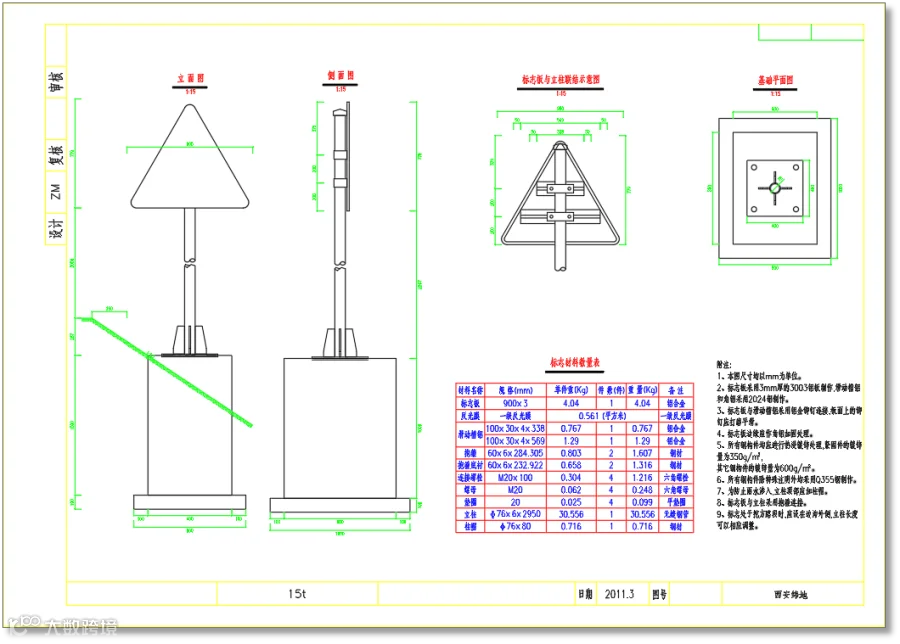

图1 交通标志结构图样图
经过多次详细沟通了解，明确其核心需求为：能否自定义标志结构图布局以及输出内容。而事实上，自定义布局排版的功能，系统早已提前考虑并实现；同时，也新增了交通标志（结构）图出图内容自定义的功能，可直接通过图层名称控制需要输出的细部图纸。下面我们将详细分享标志结构图、安装图等系列图纸自定义实现方法。
二、具体实现方法
根据软件实现逻辑及用户需求，这里暂且划分自定义出图为两大类：图框内布局排版自定义和图框内出图内容自定义。
1、图框内布局排版自定义
通过修改/自定义图框布局模板，实现自动输出的结构图布局合理、图面整洁美观。为了直观说明操作流程，我们这里以单柱式结构图为例，说明布局排版自定义操作步骤。
基于纬地交安系统，使用CAD打开命令打开“交通标志结构图布局（柱式1）.dwg”文件（C:\Program Files\HintCAD.co\纬地交通与安全工程CAD系统V5.0\图框模板），如下图所示。

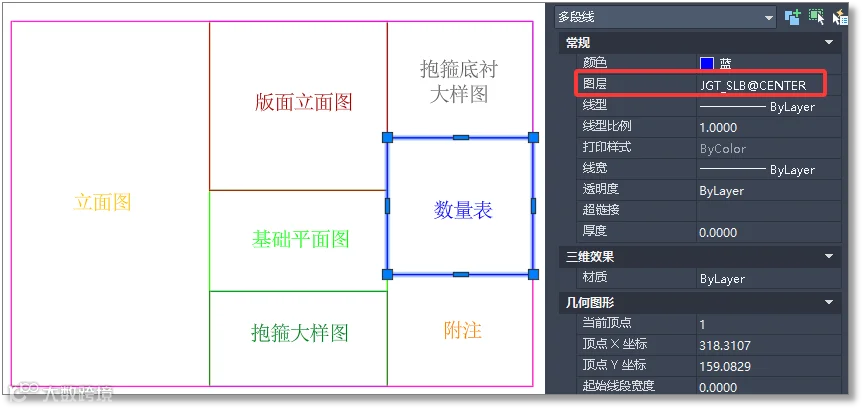

图2 系统默认交通标志结构图布局（柱式1）
上图中洋红色的最外围线框为图框总绘图范围，图框内各个（不同颜色）小矩形边框分别表示各部件（文字备注）大样图绘图范围。工程师在编辑布局模板时，随时可以查看边框图层名称，例如上图中选中的蓝色边框为结构图数量表（图层名称以首字母组成），而边框图层名称是系统读取布局模板的唯一关键核心依据，不能随意更改。
工程师在输出标志结构图等图纸时，可以根据图面情况对布局模板排版及绘图范围进行调整优化。如调整数量表绘图范围更大一些，且重新排版其绘图位置在图面中心靠下侧位置。图面排版需求如图4所示。
根据需求，基于CAD缩放（SCALE）、移动（MOVE）命令及夹点拖动调整布局模板中数量表绘图边框及其他绘图边框的大小及位置，调整完成的布局模板效果如下图所示。

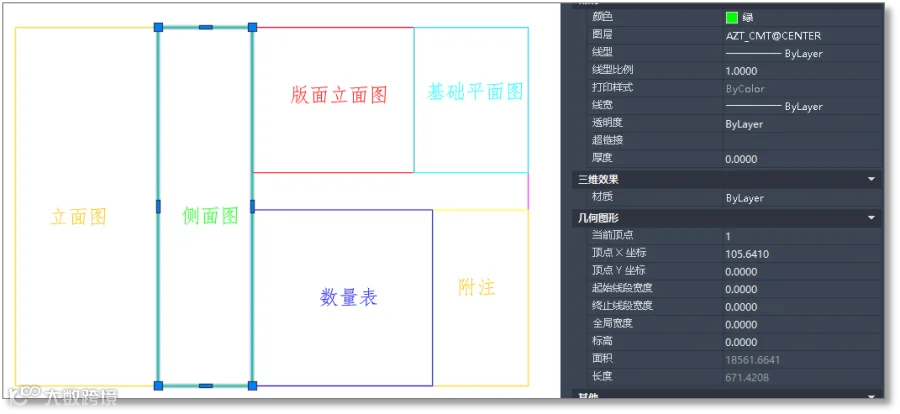

图3 自定义交通标志结构图布局排版
完成结构图布局模板的自定义编辑后，点击CAD的“另存为（以免覆盖原图模板）”命令，保存最新的布局模板。接着输出单柱式标志结构图，出图效果如图4所示，完全符合我们调整绘图布局的出图要求。

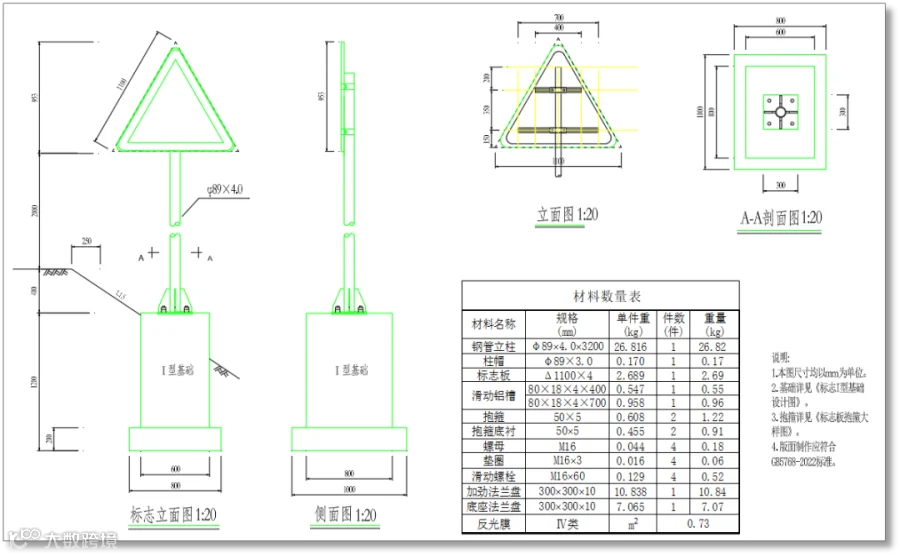

图4 自定义结构图布局排版后结构图出图效果
2、图框内出图内容自定义
出图内容的自定义主要包括两部分，一是选择图框中需要绘制哪些内容（即选择需要用于出图的多个大样图边框），二是将各大样图边框根据需求自由排版组合，从而实现输出满足设计需求的图纸。。
从前面的内容，我们不难看出，布局模板中每个小的绘图边框所在的图层均不相同，其图层名称代表对应的出图内容。所以，出图内容的自定义关键在于不同大样图边框的组合。交安设计图模板中已内置多个常规大样图边框，如还需要增加新的大样图进来，工程师可根据出图内容需求打开多个模板文件（如标志结构图、安装图、基础大样图及连接大样图等布局模板），从中查找所需的大样图边框并复制到当前图框中来，然后按照自己的设计出图习惯进行自由排版组合。。
接下来，我们对照某用户所需的结构图出图效果（如图5所示），详细说明图框内出图内容自定义的详细操作过程。

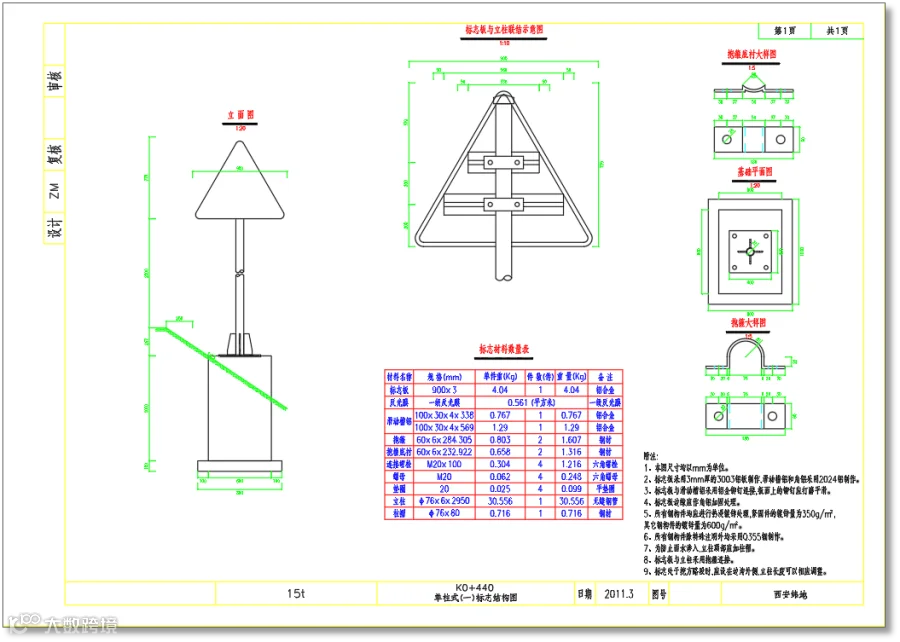

图5 某客户需求标志结构图出图效果
第一步：打开“交通标志结构图布局（柱式1）.dwg”模板文件，对比默认结构图图面内容，结构图布局模板中需要增加结构侧面大样图边框，该边框可以打开安装图布局模板查找并复制到当前模板中；同时，删除当前模板中多余的大样图边框，如抱箍大样图及抱箍底衬大样图绘图边框。此时，当前布局模板已完成所有出图内容的组合。
第二步：对当前布局模板中所有绘图边框重新调整大小并排版。操作过程和前文图框内布局排版自定义操作过程完全一致，即基于CAD命令调整各个大样图边框大小及布局排版，出图内容自定义完成的布局模板效果如下图6所示。

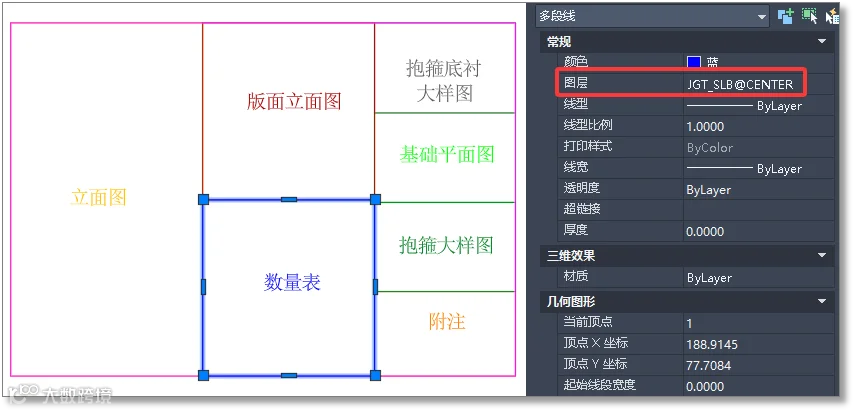

图6 自定义结构图布局模板（内容及排版）
最后，在软件主界面左侧树形管理栏中，选择需要出图的标志结构，鼠标右键，选择自定义出图（如图7所示），在弹出的对话框中指定图框模板及布局模板，点击“确定”命令，指定绘图基点，系统快速绘制自定义图纸成果，绘图效果和用户的要求完全一致，如图8所示。

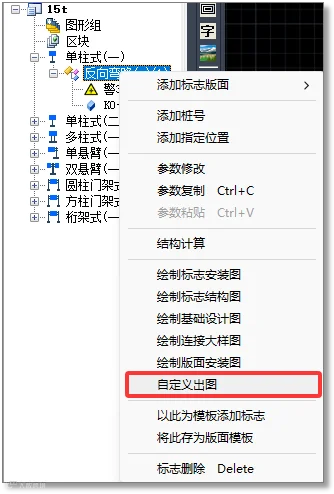

图7 自定义出图操作界面
图8 自定义出图（结构图）效果
下面我们通过一段简短视频，演示交通标志自定义出图的详细操作过程。
三、小结
通过以上内容，相信工程师们已经了解并掌握了关于标志结构图等系列图纸的自定义出图过程，其核心基于“布局模板”的自定义编辑，快速实现目标样式图纸的快速出图，以不变应万变，通过选择不同的自定义模板，快速适应不同地区、不同项目等变化的出图习惯。
