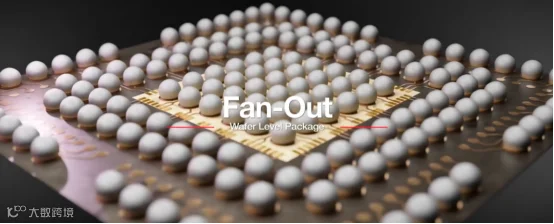

Fan-Out（扇出型晶圆级封装）作为后摩尔时代的核心封装方案，摆脱了传统基板引脚限制，通过重新布线（RDL）向外延展I/O端口，具备高I/O密度、轻薄化、低寄生参数、低成本等优势，广泛应用于消费电子射频芯片、AI算力芯粒、Chiplet异构集成场景。
首要核心难题是芯片偏移（Die Shift），也是Fan-Out最具代表性的固有工艺问题。Fan-Out流程为先置片、再塑封、最后重布线，芯片依靠临时载板固定位置。在塑封固化、高温退火的热循环过程中，模塑料与硅芯片热膨胀系数（CTE）不匹配，会引发芯片横向微位移。常规偏移量仅数微米，但高密度RDL布线线宽、线距已进入微米级，微小位移就会导致后续重布线层与芯片I/O引脚对位偏移，直接引发开路、短路、阻抗异常等致命失效。越高端的多芯集成扇出产品，芯片排布密度越高，偏移带来的良率损耗越显著。
第二大量产瓶颈是晶圆翘曲（Warpage），是大尺寸Fan-Out量产规模化的核心阻碍。Fan-Out重构晶圆由硅芯片、环氧树脂模塑料、金属布线多层异质材料构成，不同材料力学、热学特性差异极大。高温塑封、载板解键合、多层RDL沉积的全过程中，多层材料应力累积、释放不均，极易造成晶圆拱形翘曲。根据行业测试数据，12英寸重构晶圆翘曲量超标时，会直接导致光刻对焦失效、薄膜沉积不均、蚀刻图形畸变，不仅破坏布线精度，还会引发层间分层、焊球开裂等可靠性隐患，是大尺寸扇出封装扩产的主要卡点。
第三类高频缺陷为塑封空洞与填充不均，直接影响封装气密性与结构稳定性。高密度Chiplet扇出封装中，多芯片间隙狭小，模塑料流动性受限，注塑过程极易产生微空洞、填充断层。根据陶氏化学2024先进封装材料报告，微小空洞在后续热循环、高低温冲击下会持续扩张，引发封装分层、水汽侵入、器件漏电失效。同时局部填充不均会加剧晶圆应力分布失衡，进一步放大翘曲与芯片偏移问题，形成工艺缺陷连锁反应，大幅降低产品长期可靠性。
第四大隐性难题是RDL重布线良率与可靠性失控。作为Fan-Out的核心功能层，多层精密RDL布线需反复经历沉积、光刻、刻蚀、电镀工艺。受前期芯片偏移、晶圆翘曲影响，布线极易出现线宽畸变、走线断线、相邻线路微短路等问题。此外，异质材料界面应力会持续作用于金属布线，长期工作中易出现金属疲劳、线路迁移，导致产品老化失效。相较于传统封装，Fan-Out无基板缓冲结构，所有应力直接作用于布线与芯片，对工艺精度、材料性能、制程管控要求达到极致标准。
从产业视角来看，Fan-Out的所有工艺难题，本质都是异质材料应力匹配与无基板精密制程管控的系统性问题。传统封装依靠基板分担应力、规整结构，而扇出封装完全依托重构晶圆实现集成，工艺容错率大幅降低。当前行业主流优化方案，集中在低应力模塑料迭代、高精度置片设备升级、分段温控固化工艺、应力缓冲RDL设计四大方向，也是国内外封装厂商的核心技术差距所在。
