关键词：
1、提高漆膜致密性；
2、增强基材 - 涂层界面附着力；
3、显著提升耐盐雾性能。
一．产品基础信息
核心特点：
1. 作用方式：内添加型助剂，混入涂料体系即可长效提升附着力

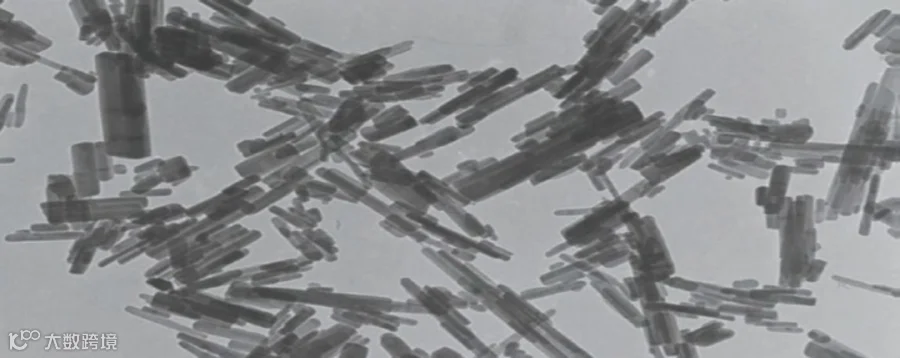

2. 粒径优势：亚微米级颗粒，分散均匀，不会产生板面颗粒瑕疵
3. 环保安全：不含铅、铬重金属，符合全球涂料环保管控标准
4. 体系兼容：水性涂料、溶剂型涂料、粉末涂料均可稳定分散
5. 耐高温：热稳定性＞350℃，适配高温固化粉末体系，无分解变色
用途：
1、 防锈涂料添加剂；
2、 各种金属表层涂料添加剂。

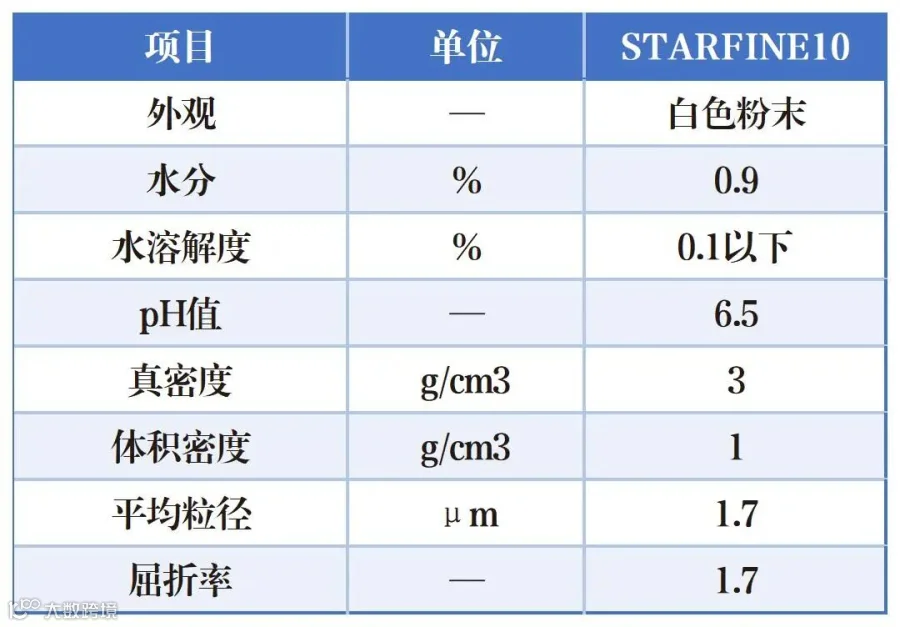

技术指标
二、性能对比测试
1. 涂层气泡抑制表现
同等配方下，添加 STARFINE F10 可明显抑制涂层固化气泡；传统磷酸锌体系易出现针孔、鼓泡缺陷。
添加F-10
添加磷酸锌

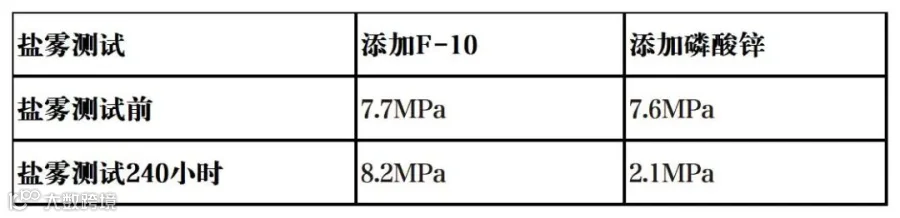

2. 附着力强度对比：（盐雾测试）表现：
亮点：F10 经过盐雾腐蚀后附着力不降反升，磷酸锌体系防护失效、附着力大幅衰减。
三．热镀锌粉末涂料全套实测实验
粉末涂料应用测试：
实验基础信息
测试时间：2020.11.8-2020.12.3

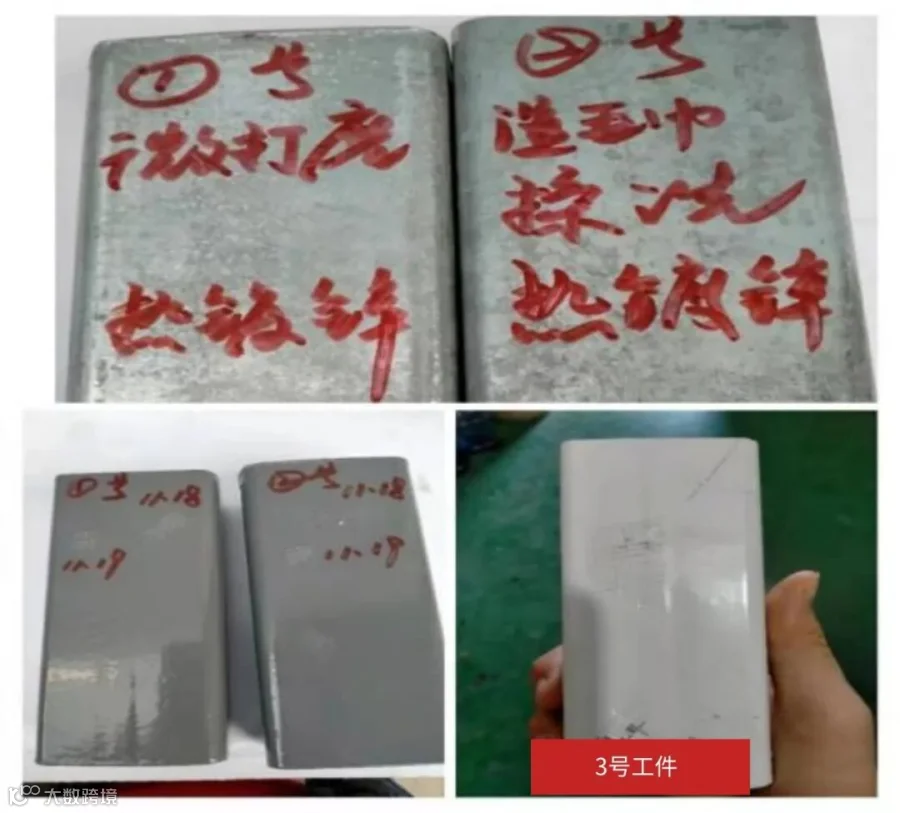

底材：热镀锌工件

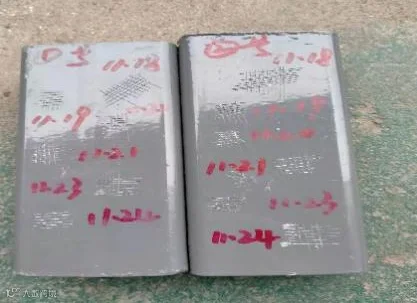

三组试样区分：
1号：砂纸打磨除油，添加 0.5% F10；
2号：清水清洗，添加 0.5% F10；
3号：空白对照组，未添加 F10；

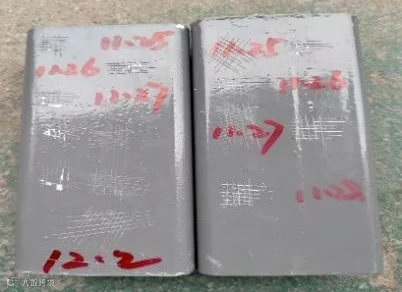

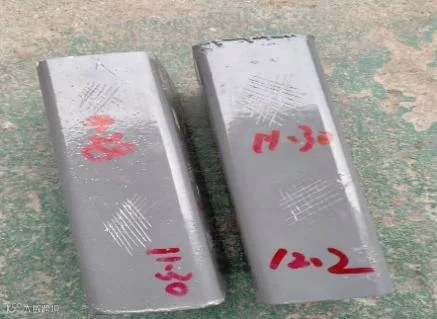

检测标准：美工刀片2mm划格测试附着力测试

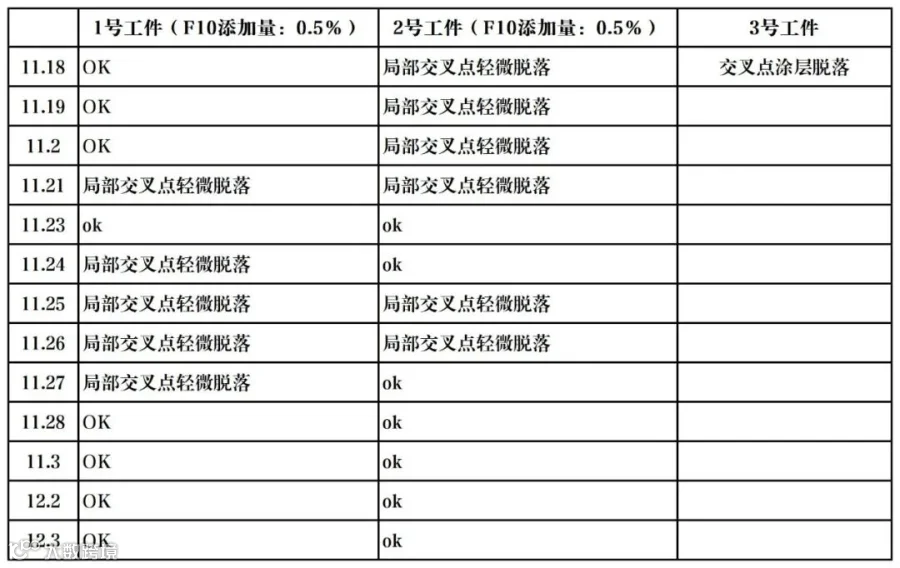

结语：空白3号工件初期即出现交叉点大面积脱落； 添加 F10 的 1、2 号工件仅局部轻微掉膜，长期放置无整片剥离，打磨预处理工件效果最优。
耐湿热测试：湿度100%，温度50℃
7天*24h：2mm划格，局部交叉点有轻微脱落现象，未出现整体和大面积脱落或剥离；
14天*24h: 2mm划格，脱落和剥离较严重，不能符合客户后期需求；
工艺建议：热镀锌工件凹凸、油污毛刺多，喷涂前必须除油 + 轻微打磨，才能最大发挥F10 附着力优势。
中性盐雾测试：
日期：2021年06月08日
目的：测试评估客户提供样板的耐中性盐雾能力

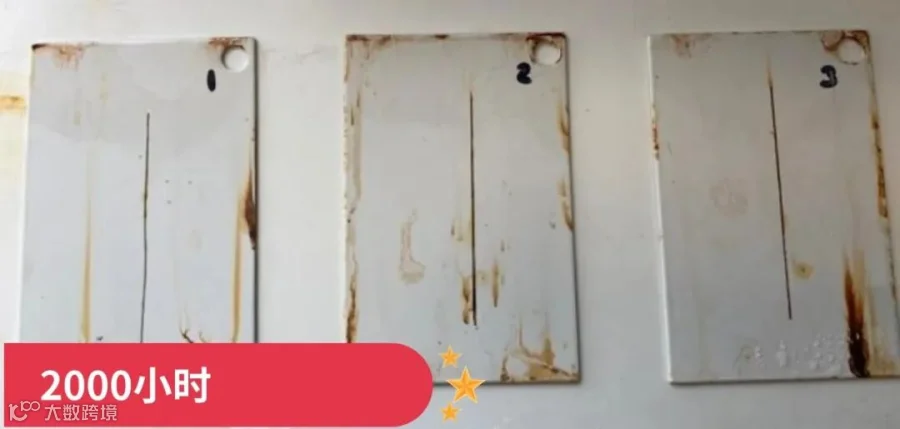

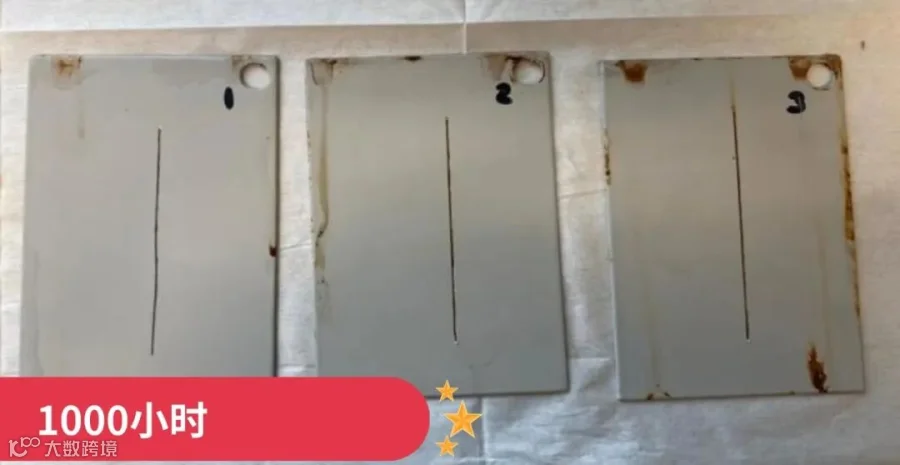

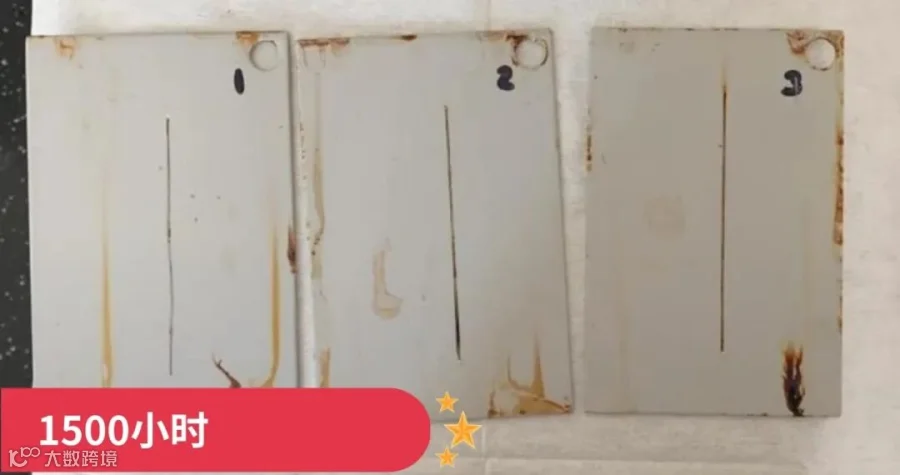

结论：1000h / 1500h / 2000h：样板外观完好，无起泡、生锈、脱落；3000h：涂层边缘出现局部脱落。
配方优化提示：
若需要3000h以上超高防腐性能，建议F10添加量提升至配方总量1%–2%，保证充分熔融分散，盐雾防护能力可进一步提升。

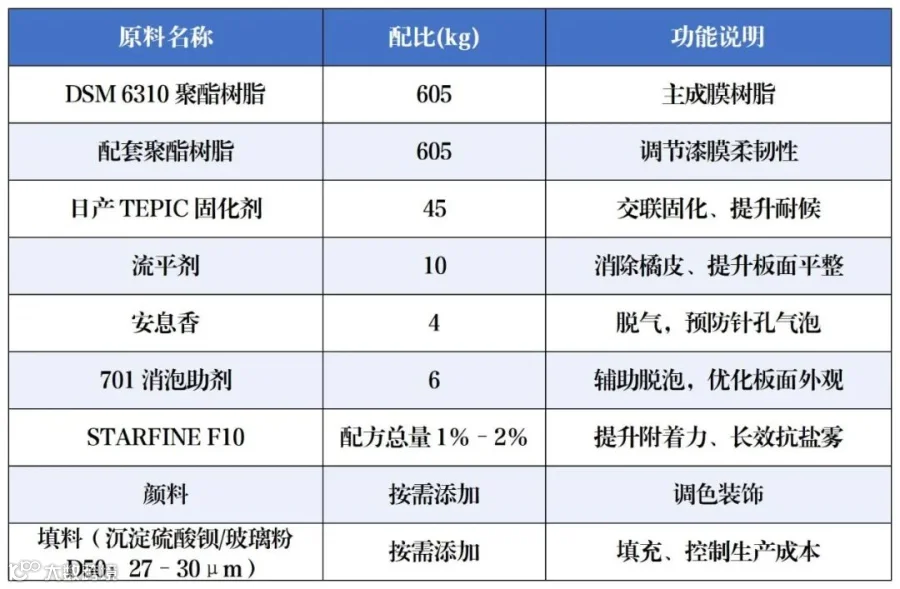

四．粉末涂料量产标准基础配方
使用工艺要点：
1. 投料方式：内混阶段与树脂同步投入，双螺杆充分挤出分散；
2. 常规防腐工况添加量：0.5%；户外高防腐工况 1%–2%；
3. 适配固化体系：完美匹配日产化学 TEPIC 全系列固化剂，无反应冲突。
五．产品综合优势总结
1. 长效防腐：2000小时中性盐雾无异常，大幅优于传统磷酸锌防锈填料；
2. 附着力稳定：盐雾、湿热老化后漆膜不脱层，适配镀锌、铝、不锈钢多种金属；
3. 工艺兼容：耐高温、分散性好，不影响粉末流平、脱气、喷涂上粉效果；
4. 绿色环保：无铅无铬，满足出口涂料环保法规；
5. 适配全体系：粉末、水性、溶剂型涂料通用，无需大幅改动原有生产配方。
六．咨询对接渠道
深圳市馨海科技为日产化学粉末涂料行业一级代理商，STARFINE F10可免费提供样品。主营配套同步供应：日产 TEPIC 全系列固化剂、STARFINE FR、MC-10 系列功能助剂、各类树脂、碳黑、填料、生物基低碳原料，一站式化工原料采购。
华南区域：谭小姐 13510944673
华北区域：聂小姐 13911109063
华中区域：何先生 17700204223
华东区域：伍先生 13823260619
华西/国外： Rita 13662295030
来源：涂料采购网，转载请注明出处，如未经许可或未注明出处，将追究法律责任。
责任编辑：王立宏 18911461190
独家专访
