你有没有想过，一根钢管、一个压力容器、一座桥梁，它们是怎么被牢牢焊在一起的？
焊接这件事，看起来就是用电弧或者火焰把金属融化，然后把两块材料连起来。但真正懂行的人都知道，焊接从来不是“烧化了就行” 。如果操作不当，焊完当时看着挺好，放几天就裂了，甚至在使用中突然断裂，后果不堪设想。
这里面藏着两个关键步骤——焊前预热和焊后热处理。今天咱们就把这两个技术聊透。
一、焊前预热：给金属先“热热身”
焊前预热，就是在焊接开始之前，对母材或者焊缝区域进行加热，让它达到并保持在一个设定的温度范围内。听起来简单，但这一步做不好，后面全是隐患。
预热到底有什么用？
第一，减缓冷却速度，让氢跑出来。 焊接过程中，焊缝金属里会溶入不少氢。如果焊后冷得太快，这些氢来不及跑出去，就会在焊缝里聚集，产生很大的压力，最终导致裂纹——这种叫“氢致裂纹”。预热能让焊缝冷得慢一点，给氢足够的时间逸出。
第二，减少淬硬组织，提高抗裂性。 有些钢材含碳量高或者合金元素多，焊后冷快了会生成很硬很脆的马氏体组织。这种组织韧性差，一受力就容易裂。预热延缓了冷却速度，就能避免或者减少这种硬脆组织的出现。
第三，降低焊接应力。 焊接时加热集中，温度差别大，热胀冷缩不均匀，就会产生很大的内应力。预热让整个焊接区域的温度分布更均匀，温度梯度小了，应力自然就小了。
第四，降低结构的拘束度。 什么叫拘束度？简单说就是工件“卡”得有多紧。越是刚性大的结构，焊接时越容易裂。预热能让材料变“软”一点，减少拘束带来的开裂风险。
预热多少度？怎么预热？
预热温度不是随便定的。要看钢材成分、板厚、结构刚性、焊接方法、环境温度等因素。碳当量越高，需要的预热温度越高。一般来说，低碳钢预热温度在150-200°C左右，高碳钢和合金钢可能需要200-400°C。

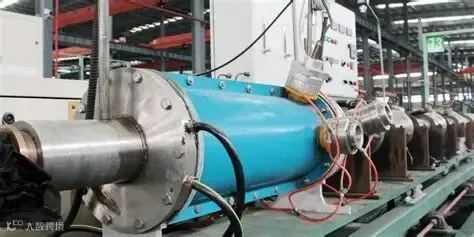

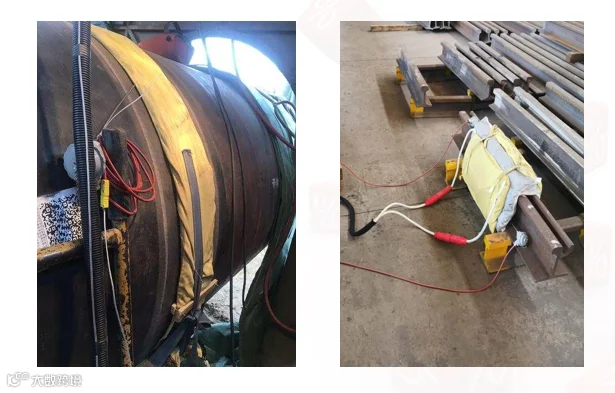

预热方法也有好几种：火焰加热（用氧乙炔烧）、电热毯加热、感应加热、炉内加热等。关键是要均匀——预热不均匀，非但没好处，反而会增大焊接应力。
局部预热的范围，一般要求焊缝周围各三倍壁厚，而且宽度不能少于150-200毫米。焊接过程中还要控制层间温度——也就是焊完一层、焊下一层之前，工件保持的温度——一般要维持在预热温度以上。
二、焊后热处理：焊完不是结束
很多人觉得焊完了就完事了。其实不是。焊后热处理才是决定焊缝最终质量的关键一步。
焊后热处理主要有三个目的：消氢、消除应力、改善组织。
消氢处理——给氢最后一条出路
消氢处理也叫“后热”。它要求焊缝还没冷却到100°C以下就马上进行。加热到200-350°C，保温2-6小时。这个温度虽然不高，但足够让残留在焊缝里的氢加速扩散出去。
消氢处理是防止低合金钢焊接裂纹最有效的手段之一。特别是对那些不能马上做高温热处理的焊件，消氢处理必不可少。
消除应力热处理——让工件“放松”下来
焊接过程中，局部加热和冷却不均匀，加上结构本身的约束，焊完后工件内部会“憋”着很大的应力。这些应力平时看不出来，但会降低接头的实际承载能力，严重时甚至导致构件破坏。
消除应力的原理很简单——把工件加热到高温，材料的屈服强度下降，内应力就自己松弛了。
方法有两种：
整体高温回火：把整个焊件放进加热炉里，缓慢加热到指定温度，保温一段时间，再慢慢冷却。这种方法效果最好，能消除80%-90%的焊接应力。
局部高温回火：只加热焊缝和附近区域。这种方法只能部分消除应力，但能让应力峰值降下来、分布更均匀。对于太大、没法整体进炉的工件，这是唯一的选择。
改善组织——让焊缝“脱胎换骨”
有些合金钢焊完后，接头区域会出现淬硬组织——硬是硬了，但脆，韧性差。这种组织在应力和氢的共同作用下，随时可能出问题。
通过焊后热处理，可以改善金相组织，提高塑性和韧性，让焊接接头获得良好的综合机械性能。
三、一个比喻帮你记住
如果把焊接比作一场手术——
焊前预热就是术前准备。让病人（工件）状态平稳，体温合适，手术才能顺利。
消氢后热就是术后立刻用药。趁热打铁，防止氢这个“隐形杀手”搞破坏。
消除应力和改善组织的热处理就是后续康复。让身体（工件）彻底恢复功能，健健康康地投入使用。
少了哪一步，都可能出问题。
四、真实世界里怎么用？
这些技术不是实验室里的理论，每天都在实际生产中发挥作用。
比如压力容器用的15CrMoR铬钼钢，基层焊前要预热到160-250°C，层间温度控制在200-250°C，焊完还要立即做300°C的后热处理。少一步都不行。
再比如P91耐热钢，用在石油化工的高温管道上。焊完要马上做350°C消氢处理，然后再做740°C的去应力热处理。工艺流程极其严格。
高强钢Q960用在特种车辆的车架梁上，需要150-200°C预热，配合250-300°C的焊后消氢处理，才能满足服役要求。
还有42CrMo轨道焊接，要控制层间温度350°C，焊后做680°C回火处理。

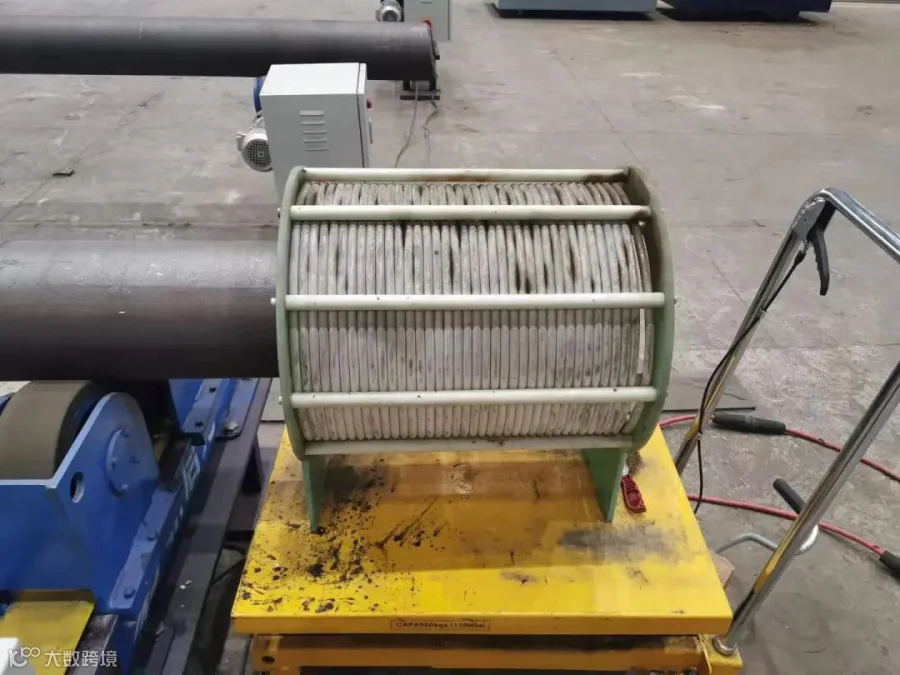

海上风力发电的塔筒，焊接前用电热托辊预热到80-120°C，就是为了降低焊接热应力。
这些案例说明一个道理：越是重要的结构、越是高性能的材料，越离不开预热和热处理。
五、几个值得琢磨的问题
焊接热处理看着简单，但真正做好的企业不多。这里有几个问题值得思考：
第一，预热温度和层间温度，你的现场真的测准了吗？ 很多工厂用红外测温枪随便扫一下就算完事，但不同位置的温度可能差很多。ISO 13916:2025专门规定了预热温度的测量方法——你用的是不是规范的方法？
第二，消氢处理的时间够不够？ 2-6小时的保温时间，很多现场为了赶工期能省就省。但氢的扩散需要时间，时间不够，氢还在里面，裂纹风险就没消除。
第三，整体热处理和局部热处理，你怎么选？ 整体效果好但成本高、周期长；局部灵活但效果打折。这个平衡怎么把握，考验的是技术和成本的综合判断能力。
第四，新技术来了，老办法还管用吗？ 激光焊接、感应加热这些新工艺正在改变传统的热处理方式。未来预热和热处理会不会有全新的玩法？
内容来源：网络
本期编辑：小艾
论文投稿：作为领先的高科技先进制造技术产业服务平台，AMT接受学术论文投稿；稿件的发布完全是公益和免费的；论文投稿邮箱：info@amtbbs.org
版权声明：AMT尊重版权并感谢每一位作者的辛苦付出与创作；除无法溯源的作品，我们均在文末备注了来源；如文章、视频、图片、文字涉及版权，请原创作者第一时间联系我们，我们将根据您提供的证明材料确认版权后立即删除内容或按国家规定标准支付稿酬！
