齿轮在我们日常生活中随处可见，小到手表的精密传动，大到风力发电的巨型机组，都离不开这个小小的零件。作为机械工程师，你知道齿轮都是怎么加工出来的吗？
今天咱们就把齿轮加工的八种主流方法全部捋一遍。从最原始的铣齿，到精度最高的磨齿，看完这篇文章你也能聊个头头是道。
在讲具体方法之前，先弄清楚两类加工原理。
一类叫成形法——刀具的形状直接就是齿轮齿槽的样子，一刀下去把齿形切出来。好比用饼干模具压饼干，模具什么形状，饼干就是什么形状。铣齿、拉齿都属于这一类。
另一类叫展成法——刀具和工件像一对齿轮那样啮合着转动，刀具的刀刃在运动中一点点把齿形"包络"出来。精度比成形法高得多。滚齿、插齿、剃齿、磨齿、珩齿都属于这一类。
搞懂这个分类，后面就好理解了。
一、铣齿——最原始的加工方式

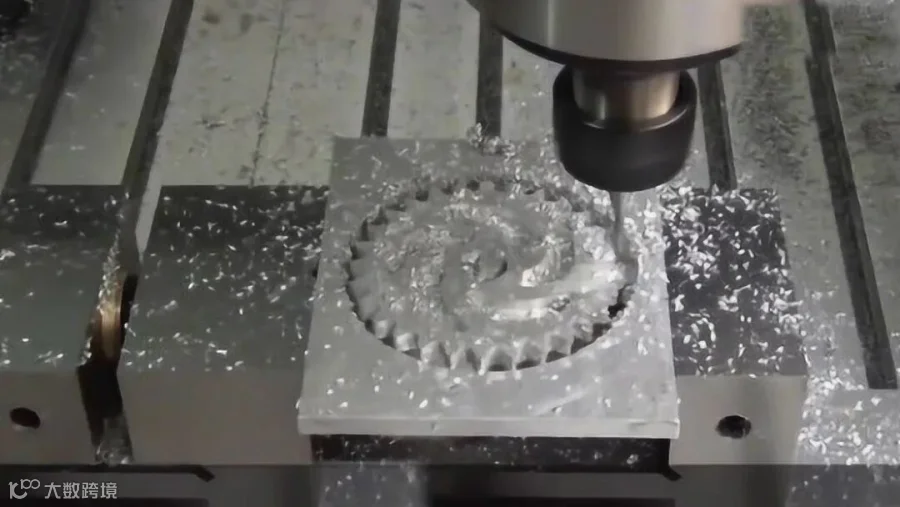

铣齿用的是成形法。铣刀的截面形状和齿轮齿槽的形状一模一样，直接一刀刀铣出齿形。加工的时候，铣刀旋转，工件每铣完一个齿槽就转一下，再铣下一个。
优点是设备简单、成本低，普通铣床配上分度头就能干。
缺点也明显——效率和精度都低。精度大概在IT9-IT11级别。而且同一个模数的齿轮，齿数不同就得换不同的铣刀。
适合什么场景？ 单件小批量生产，或者设备维修时配一两个齿轮。非标设计里偶尔用一两个齿轮，拿铣床来加工完全够用。

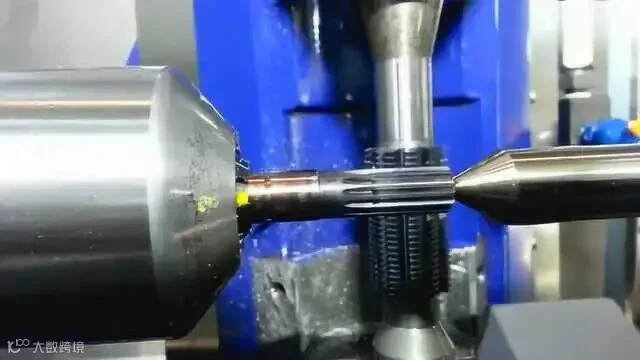

二、滚齿——应用最广的切齿方法

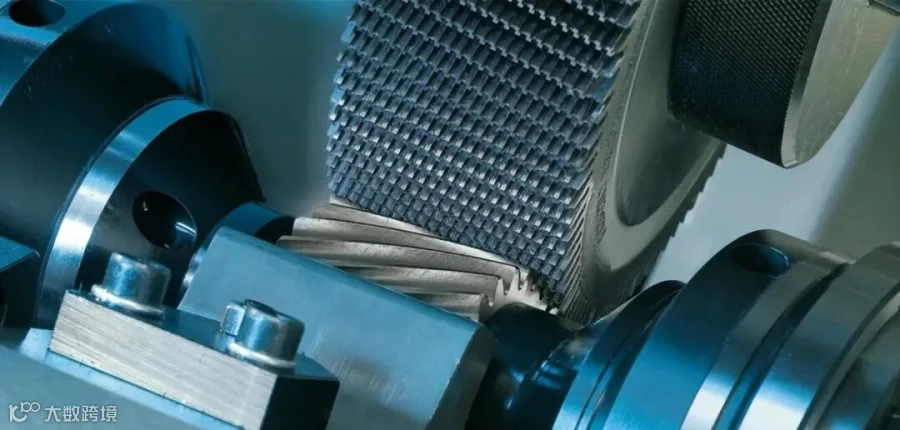

滚齿用的是展成法。原理相当于一对交错轴斜齿轮在啮合——滚刀相当于一个齿数极少（通常只有1到2个齿）、螺旋角极大的斜齿轮。滚刀旋转，工件也跟着转，一刀一刀连续把齿滚出来。
优点是效率高，能连续切削，是应用最广的切齿方法。精度能达到IT7-IT8级别。
缺点是没法加工内齿轮和带台肩的齿轮。
适合什么场景？ 直齿、斜齿、圆柱齿轮、蜗轮这些。大批量生产中用得最多。
三、插齿——滚齿的最佳替补
插齿也是展成法的一种。插齿刀本身就是一个磨出切削刃的齿轮。它和工件像一对平行轴齿轮那样啮合，插齿刀上下往复运动，一边往下切一边旋转。
优点是灵活度高，特别适合加工内齿轮和多联齿轮。精度可以达到IT7-IT5级别。
缺点是插齿刀有空行程（往上退刀的时候不切削），效率比滚齿低。
适合什么场景？ 内齿轮、双联齿轮、多联齿轮、齿条这些滚齿搞不定的活儿。
四、剃齿——软齿面的精加工利器
剃齿用的是展成法。剃齿刀和工件像一对轴线交叉的螺旋齿轮那样啮合，利用齿面之间的相对滑动，从齿面上"剃"下极细的切屑。
优点是效率高——三到五分钟就能加工一件。精度能到IT6-IT7级别。
缺点是只适合没淬火的软齿面，硬齿面没法剃。
适合什么场景？ 汽车齿轮的大批量精加工。在成批生产的汽车、拖拉机、机床齿轮中应用很广。

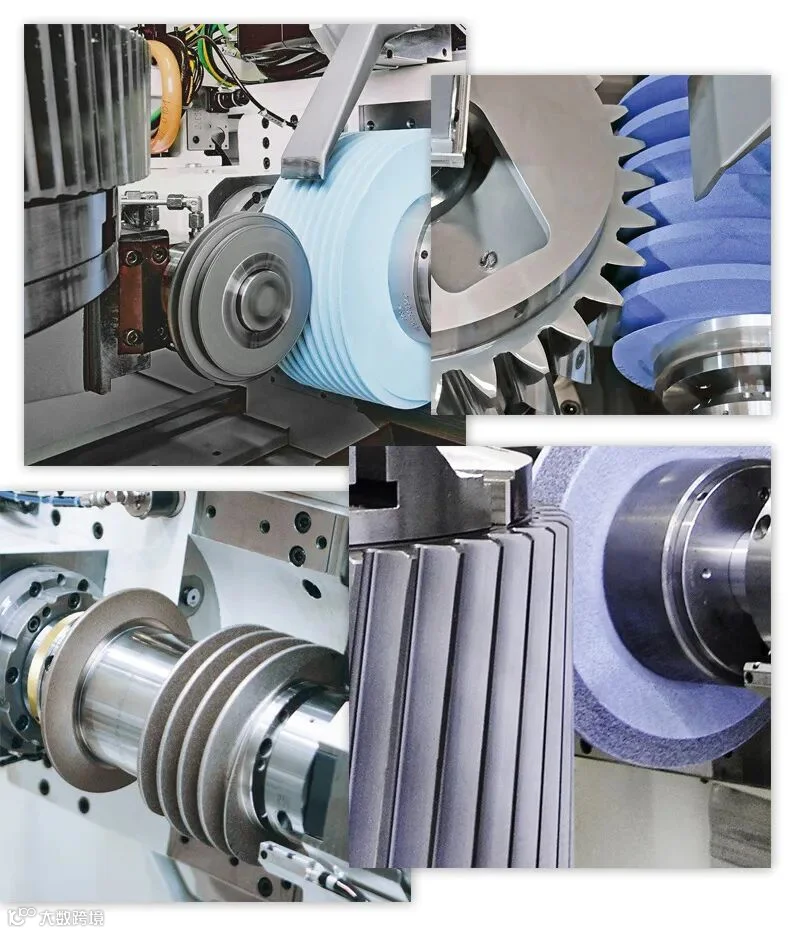

五、磨齿——精度最高的齿轮加工
磨齿是精度最高的齿轮加工方法。用砂轮当磨具，对齿面进行磨削。
优点是精度能达到IT4-IT5级别，表面粗糙度能降到Ra0.4μm以下。特别适合淬火后的硬齿面（HRC45+） 。
缺点是设备贵、效率低、成本高。但没办法，高精度齿轮必须走这一步。
适合什么场景？ 航空航天、精密机床、机器人的高精度齿轮。对于淬硬齿轮来说，磨齿往往是唯一的精加工方法。
六、珩齿——淬火后的"美容"工序
珩齿专门针对淬火后的硬齿轮。
原理和剃齿类似，珩轮与工件像一对螺旋齿轮那样无侧隙啮合。但珩齿速度很低（1到3米/秒），加上磨料细、珩轮有弹性，实际上是低速磨削、研磨和抛光的综合过程。
优点是能大幅改善齿面粗糙度，从Ra1.6μm降到Ra0.4-0.8μm。还能去除热处理后的氧化皮和毛刺。
缺点是修正量很小，只有0.01到0.03mm左右。对齿轮原有的误差修正能力有限。
适合什么场景？ 一般在磨齿之后进行。主要作用是抛光修整、去氧化皮，让齿面更光滑、啮合更平顺。
七、拉齿——一次成型的"快刀手"

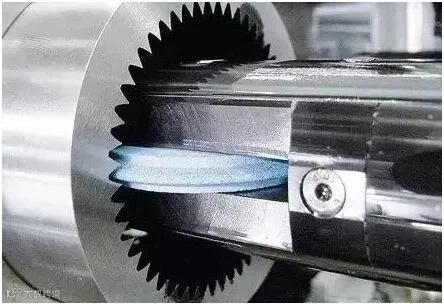

拉齿用的是成形法。用拉刀在工件上一次性拉削成型。拉刀上排列着好多刀齿，从粗到细依次排列，拉刀穿过工件的时候，一刀比一刀深，一次拉完就成型。
优点是效率极高、表面质量好。
缺点是拉刀太贵了。一把拉刀只能加工一种规格的齿轮，换规格就得换刀。
适合什么场景？ 大批量生产内齿轮或花键孔。单件小批量用不起。
八、挤齿——不用切削，直接"挤"出来
挤齿和前七种完全不同——它没有任何切削刃口。用的是挤压成形的原理，用挤轮挤压齿面，让金属发生塑性流动，直接成型。
优点是材料利用率高，挤出来的齿面强度更高（因为金属流线没被切断）。
缺点是需要专用的模具，只适合小模数齿轮。
适合什么场景？ 小模数齿轮、花键的大批量生产。
好了，八种方法全部讲完了。为了方便你对比记忆，最后汇总成一张表：
|
|
|
|
|
|---|---|---|---|
| 铣齿 |
|
|
|
| 滚齿 |
|
|
|
| 插齿 |
|
|
|
| 剃齿 |
|
|
|
| 磨齿 |
|
|
|
| 珩齿 |
|
|
|
| 拉齿 |
|
|
|
| 挤齿 |
|
|
|
齿轮加工这件事，说白了就是在精度、效率、成本之间做权衡。单件小批，铣齿就够了；大批量普通精度，滚齿插齿是主力；高精度硬齿面，必须上磨齿。没有哪种方法是"最好"的，只有"最合适"的。
