做机加工的朋友都知道，硬质合金刀片是目前最主流的切削工具之一。但你有没有想过：同样是一块硬质合金刀片，带涂层和不带涂层，寿命能差好几倍，切削速度也能差出一大截。
这层薄到几乎看不见的涂层，到底在干什么？
先搞清楚刀片本身是什么

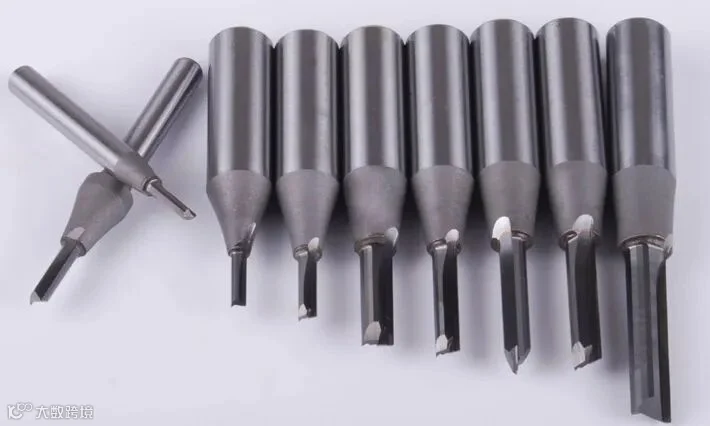

硬质合金刀片，简单说就是硬质合金基底加涂层两部分。
基底是钨钴合金压出来的——碳化钨颗粒做骨架，钴做粘结剂。这东西本身的硬度已经远超普通钢材，拿来直接切铁切钢完全没问题。
但问题来了：硬度和韧性是死对头。
硬度高的材料，韧性就差；韧性好的，硬度就上不去。硬质合金基底的硬度够用，但面对高速切削时的高温、高摩擦，还是会扛不住——温度一高，刀片变软，磨损加快，寿命大打折扣。
怎么办？给刀片穿一层“铠甲” 。

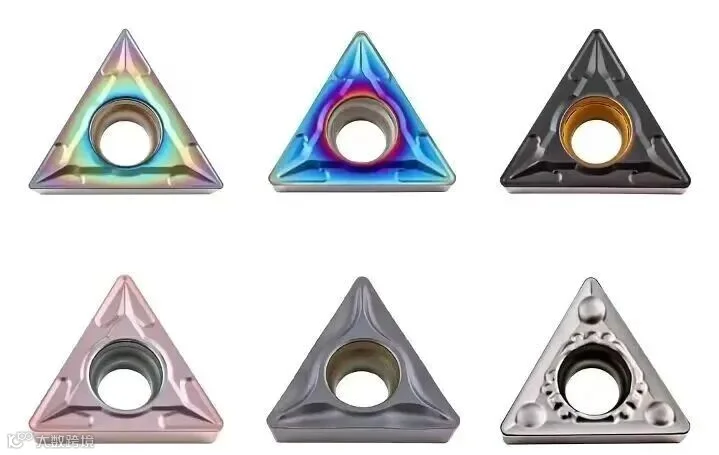

这层“铠甲”就是涂层。涂层技术说白了，就是在硬质合金基体表面用气相沉积的方法，镀上一层硬度高、耐磨好的材料。常见的有TiN（氮化钛）、TiCN（碳氮化钛）、Al₂O₃（氧化铝）这些。厚度通常只有2到15微米——大概是一根头发丝直径的十分之一。
就这么薄薄一层，作用却大得惊人。
第一层作用：隔热，挡住切削高温
切削金属的时候，刀尖和工件之间会产生巨大的摩擦热。温度能有多高？干式切削条件下，刀尖温度轻松突破800℃甚至1000℃。
硬质合金基底虽然耐热，但长时间高温下照样会软化、氧化、甚至和工件材料发生化学反应。一旦发生这些情况，刀片就等于废了。
涂层的第一个作用，就是充当“热屏障” 。
你可以把涂层想象成一道隔热层。切削产生的高温，先打到涂层上。涂层材料的热传导系数比基体低得多，热量很难直接传到里面的基底。更关键的是，像Al₂O₃这样的涂层材料，在高温下会在表面形成一层致密的氧化膜——这层氧化膜本身就是极好的隔热层。
这就好比修仙小说里的防护结界——外面的烈焰滔天，结界里面温度稳稳的。
热量传不进去，基体就不会变软，不会氧化，不会和工件发生化学反应。刀片的红硬性（高温下保持硬度的能力）大幅提升，高速切削成为可能。
数据摆在这里：涂层刀片比未涂层刀片，切削速度能提高20%到70%，寿命能延长3到5倍，有的甚至能到10倍。这不是夸张，这是行业公认的数据。
第二层作用：润滑，不让铁屑粘刀
隔热的任务解决了，还有另一个头疼的问题——粘刀。
切削一些材质比较软、塑性大的材料时（比如不锈钢、铝合金），切屑很容易焊在刀尖上，形成所谓的积屑瘤。
积屑瘤这东西非常讨厌。它会让加工表面变得粗糙，尺寸精度失控。更麻烦的是，积屑瘤长到一定大小会脱落，带着刀尖的一小块材料一起崩掉——刀片就这么废了。
涂层的第二个作用，就是充当“润滑层”和“隔离层” 。
涂层材料天生摩擦系数小。刀片和工件接触的时候，摩擦力小了，切削热自然就少了，切屑也不容易粘在刀面上。
不同的涂层材料对付粘刀的能力还不一样。TiCN涂层抗粘结性特别好，加工不锈钢的时候切屑不容易缠刀。CrN涂层也是出了名的抗粘结，专门用来对付容易产生积屑瘤的加工场景。
涂层刀片比非涂层刀片，切削力能降低10%到15%。别小看这10%——切削力下来了，振动小了，表面光洁度上去了，机床主轴负担也轻了。
还有第三层：化学屏障，挡住扩散和腐蚀
除了隔热和润滑，涂层还有一个不太起眼但同样重要的功能——化学屏障。
高温切削时，刀片和工件材料之间会发生扩散和化学反应。工件材料里的元素会往刀片里渗，刀片里的元素也会往外跑。结果是刀片成分改变，性能下降。
涂层把刀片基体和工件材料物理隔开，让它们没法“亲密接触”。化学反应被挡住了，扩散磨损也被挡住了。刀片的化学稳定性大幅提升。
涂层不是随便镀的，讲究很大
你可能会问：涂层这么好，那随便镀一层不就完了？
没那么简单。
涂层的制备主要有两种工艺：CVD（化学气相沉积）和PVD（物理气相沉积） 。
CVD工艺温度高，通常在900℃到1100℃，涂层厚，结合力强，适合硬质合金可转位刀片，适合重切削、粗加工。
PVD工艺温度低，最低能到80℃，对基体韧性影响小，涂层薄但致密，适合精密复杂刀具和精加工。
不同的加工场景，选不同的涂层材料和工艺。没有万能的涂层，只有最合适的涂层。
思考一个问题：
你的车间里用的刀片，带涂层还是不带涂层？如果带，你知道是什么涂层材料、什么工艺吗？选对涂层，可能比你换一台新机床带来的提升还大。
内容来源：网络
本期编辑：小艾
论文投稿：作为领先的高科技先进制造技术产业服务平台，AMT接受学术论文投稿；稿件的发布完全是公益和免费的；论文投稿邮箱：info@amtbbs.org
版权声明：AMT尊重版权并感谢每一位作者的辛苦付出与创作；除无法溯源的作品，我们均在文末备注了来源；如文章、视频、图片、文字涉及版权，请原创作者第一时间联系我们，我们将根据您提供的证明材料确认版权后立即删除内容或按国家规定标准支付稿酬！
