做机加工的朋友都知道，螺纹加工是CNC操作里最基础也最容易出错的环节之一。牙距算不对，轻则螺纹通止规过不去，重则整批工件报废。今天咱们就把螺纹牙距的计算方法从头到尾捋一遍，公制怎么查、英制怎么算、挤压丝锥底孔多大、滚造径怎么定——全说清楚。
一、公制螺纹：螺距不是算出来的，是查出来的
公制螺纹，就是咱们平时说的M螺纹，牙型角60度。很多人刚入行的时候都会问一个问题：M10的螺距是多少？能不能用直径除以某个数算出来？
答案是：不能算，只能查。

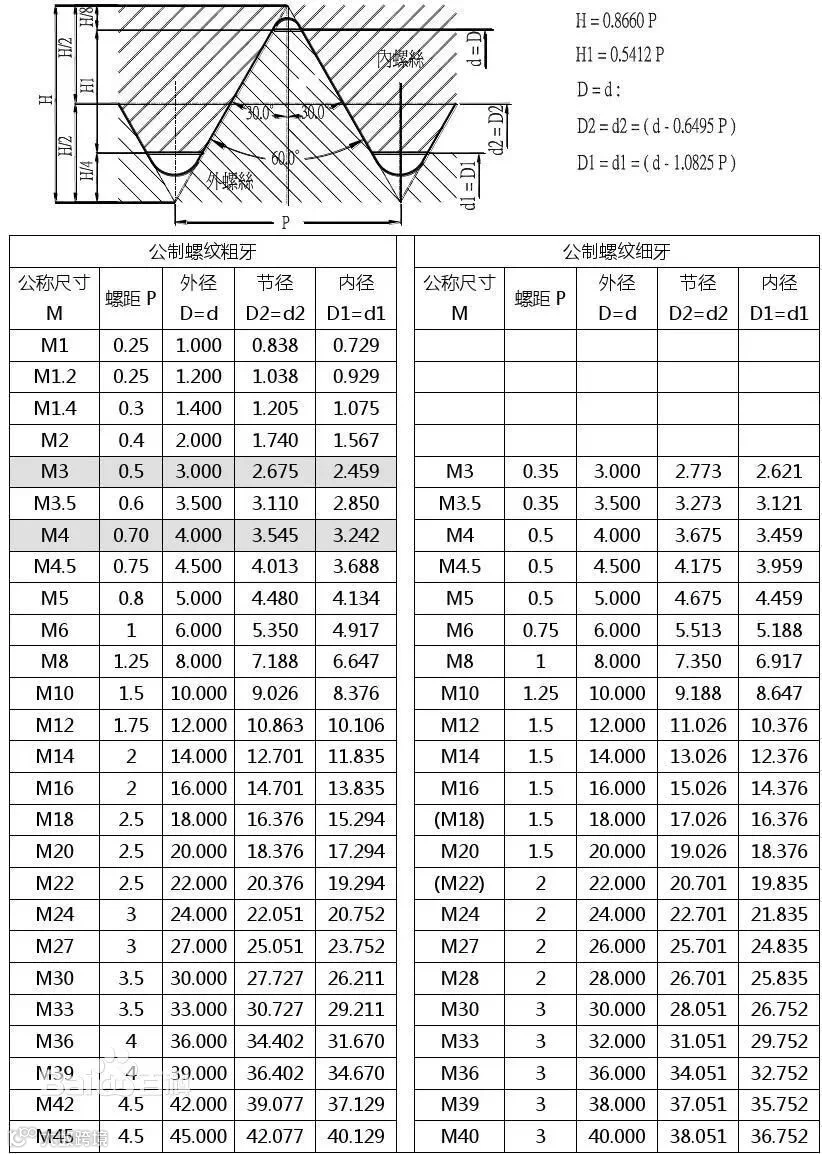

公制螺纹的螺距是国家标准规定的固定值，不是通过直径推导出来的。必须查阅GB/T 193-2003《普通螺纹直径与螺距系列》或者ISO 261标准。
举个最简单的例子：M6的粗牙螺距是1mm，M8是1.25mm，M10是1.5mm，M12是1.75mm。这些数字都是定死的，记住就行。
那现场没有手册怎么办？教你一个土办法：拿卡尺量10个牙的总长度，除以10，就能得出螺距。比如10个牙量出来是20mm，那螺距就是2mm。这招在车间里最实用，不用翻书，一把卡尺搞定。
细牙螺纹就要注意了，同一个公称直径可能有多种螺距。比如M10有1.5、1.25、1.0、0.75好几种细牙规格。编程之前一定要看清楚图纸上标的是哪个，别想当然。

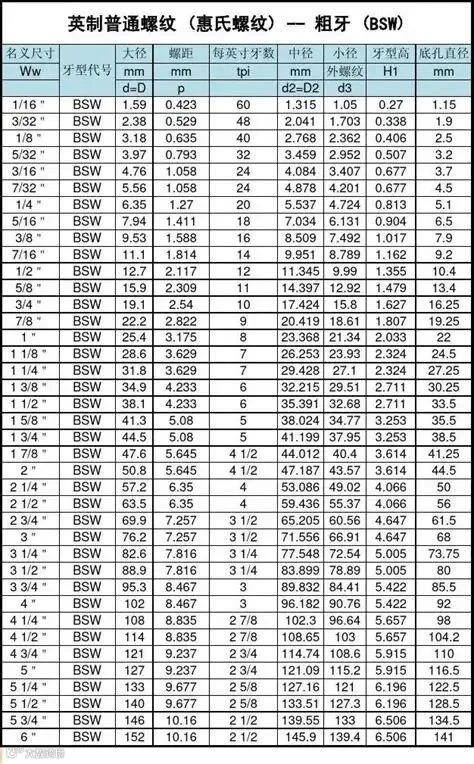

二、英制/美制螺纹：记住25.4这个数就够了
英制螺纹和公制螺纹最大的区别在于：英制螺纹用“每英寸牙数”来表示牙距，不直接标螺距。
标注方式比如1/4-20，意思就是直径1/4英寸，每英寸20个牙。那怎么换算成公制螺距？
核心公式就一个：P = 25.4 ÷ TPI
其中TPI就是每英寸牙数（Threads Per Inch）。
举个例子：1/4-20，TPI=20，螺距P=25.4÷20=1.27mm。直径怎么算？1/4英寸×25.4=6.35mm。所以1/4-20换算成公制就是M6.35×1.27。
再看3/8-24：直径=3÷8×25.4=9.525mm，螺距=25.4÷24≈1.058mm。换算成公制就是M9.525×1.058。
UNC是粗牙系列，UNF是细牙系列。同一个直径，UNC的牙数少、螺距大；UNF的牙数多、螺距小。选哪种看用途——粗牙装配快，细牙锁紧力更好。
三、挤压丝锥底孔：别再用切削丝锥的公式了
很多人习惯用“外径减螺距”算底孔，这个公式只适用于切削丝锥。
挤压丝锥不一样，它是通过挤压金属成型，不是切削。底孔要比切削丝锥的大。
挤压丝锥底孔公式：D = d - 0.5×P
M3×0.5的挤压底孔：3 - 0.5×0.5 = 2.75mm
M6×1.0的挤压底孔：6 - 0.5×1.0 = 5.5mm
对比一下切削丝锥M6×1.0的底孔是5.0mm，挤压的是5.5mm。差这0.5mm，用错公式丝锥就断了。
不同材料还需要微调。铝合金用挤压丝锥，M3底孔大概2.71mm，M6大概5.55mm。铜、铝这类塑性好的材料适合挤压，不锈钢、铸铁还是老老实实用切削丝锥。
四、螺纹滚造径：车削前外径怎么定
外螺纹如果用滚丝工艺，车削前的毛坯直径不能直接用车成品外径。
滚造径公式：d = 公称直径 - 0.6495×P
M3×0.5的滚造径：3 - 0.6495×0.5 = 2.68mm
M6×1.0的滚造径：6 - 0.6495×1.0 = 5.35mm
为什么是这个数？因为滚丝是挤压成型，金属会流动，毛坯要比成品小一点。这个0.6495来自螺纹理论牙高。
另外还有个压牙外径的简易公式：d = 公称直径 - 0.01×0.645×P。这个公式主要用于通规通、止规止的场合，是个经验算法，不是标准公式。
五、CNC编程进给F值：公制英制不一样
数控车床加工螺纹，F值直接等于螺距。
公制螺纹M6×1.0，F就写1.0。英制螺纹1/4-20，螺距1.27mm，F就写1.27。
如果用每转进给模式G95，不管转速多少，F直接写螺距就行。如果用每分钟进给模式G98，F = 螺距×转速。比如螺距2mm、转速500转，F=1000mm/min。
螺纹切削指令常用G92、G76、G32。G92是直进式，适合小螺距；G76是斜进式，适合大螺距和深螺纹。
六、螺距现场测量：卡尺法最实用
没有标准手册、搞不清螺纹规格的时候，怎么快速知道螺距？
数牙法：拿卡尺量n个牙的总长度L，P = L/n。
量10个牙是20mm，螺距就是2mm。量5个牙是6.35mm，螺距就是1.27mm。
精度要求高的场合，用三针测量法测中径。公制螺纹（60°牙型角）中径公式：d₂ = M - 3d₀ + 0.866P。其中M是千分尺读数，d₀是量针直径，P是螺距。这个方法是检验螺纹质量的常用手段。
做CNC螺纹加工，这几个数必须刻在脑子里：
公制螺纹螺距——查表，不算
英制螺纹螺距——25.4÷TPI
挤压丝锥底孔——外径−0.5×螺距
切削丝锥底孔——外径−螺距
螺纹滚造径——外径−0.6495×螺距
CNC进给F值——直接等于螺距
公式不难，难的是分清什么时候用哪个。公制查表、英制换算、切削和挤压分开算——把这几个搞清楚，螺纹加工八九成的坑都能避开。
