提到钢铁热处理，行内人常把它叫作 “四把火”——退火、正火、淬火、回火 。这四把火听起来名字差不多，都是加热、保温、冷却，但干的事完全不一样。同一种钢材，经过不同的“火”处理，性能可能天差地别——有的软得能用锯子锯，有的硬得能划玻璃。
一、先搞明白：热处理到底在“处理”什么？
钢的性能由两样东西决定：化学成分和内部组织。化学成分是先天条件，就像人的基因；内部组织是后天可以改变的，就像健身能把脂肪变肌肉。
热处理干的事，就是通过控制加热温度、保温时间和冷却速度，改变钢的内部组织，从而改变它的性能。
钢在高温下会变成一种叫“奥氏体”的组织。冷却方式不同，奥氏体会变成完全不同的东西——慢慢冷，变成珠光体（较软）；快快冷，变成马氏体（极硬）。这就是四种工艺的根本区别所在。
二、退火：让钢“冷静下来”
退火的操作很简单：把钢加热到适当温度，保温一段时间，然后随炉缓慢冷却到室温。冷却速度是所有工艺里最慢的。
退火的核心目的是软化。钢在锻造、轧制之后内部组织不均匀、硬度偏高，不好加工。退火能让组织趋于平衡状态，把硬度降下来，让切削加工更顺畅。
退火分好几种：
完全退火：把钢完全烧透再慢慢冷，主要用于中碳钢和低合金钢，细化晶粒、降低硬度。
球化退火：让钢里的碳化物变成球状颗粒，主要用于高碳钢和轴承钢，改善切削性能，也为后续淬火做准备。
去应力退火：温度较低（500~650℃），主要消除铸造、焊接、切削产生的内应力，防止变形开裂。
一句话总结退火：让钢变软、变均匀、没脾气，为后面的加工做准备。
三、正火：退火的“快进版”
正火和退火很像，区别就在冷却方式上——正火是在空气中冷却。冷却速度比退火快，生产周期短，不占炉子，效率高。
因为冷得快，正火得到的组织比退火更细，硬度和强度也比退火高一些。
正火主要干三件事：
低碳钢：退火后太软，切削时容易“粘刀”。正火后硬度提高，反而更好加工。
中碳钢：正火可以细化晶粒、均匀组织，为后续淬火做准备。
普通结构件：如果对性能要求不高，正火可以直接作为最终热处理，省掉淬火和回火的工序。
简单理解：退火是慢慢冷，正火是自然冷。正火出来的钢比退火硬一点、强一点，干活效率也更高。
四、淬火：让钢“硬起来”

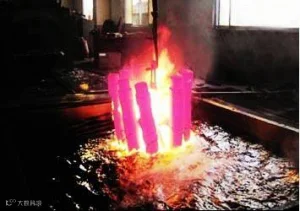

淬火是四把火里最“猛”的一把。操作是：把钢加热到奥氏体化温度，保温后快速冷却——扔进水、油或者其它淬火介质里。
快速冷却的目的只有一个：把奥氏体变成马氏体。马氏体是什么？极硬、极强，但也极脆。钢的硬度和耐磨性靠的就是它。
淬火介质五花八门：
水：冷得最快，但变形和开裂风险也最大。
油：冷得稍慢，更温和，适合形状复杂的合金钢零件。
盐水、碱水：冷却能力比纯水更强，但有腐蚀性。
分级淬火、等温淬火：为了减少变形，先快后慢，分步冷却。
淬火不是越快越好。冷却太慢，得不到马氏体，硬度不够；冷却太快，应力太大，可能直接裂开。理想的淬火是在“够快”和“别裂”之间找到平衡点。
淬火后的钢硬，但是脆。所以淬火从来不是最后一步——接下来必须回火。
五、回火：淬火的“最佳拍档”
回火是淬火的配套工艺。操作是：把淬火后的钢重新加热到临界温度以下的某个温度（一般150~650℃），保温后再冷却。
回火干三件事：
消除内应力——淬火产生的巨大内应力不消除，零件放着都可能自己裂开。
降低脆性——马氏体太脆，回火后韧性提高。
调整性能——通过控制回火温度，得到不同的硬度和韧性组合。
根据温度不同，回火分三类：
|
|
|
|
|
|
|---|---|---|---|---|
| 低温回火 |
|
|
|
|
| 中温回火 |
|
|
|
|
| 高温回火 |
|
|
|
|
淬火+高温回火的组合，在行内有个专门的名字叫调质处理。这是获得强度与韧性最佳平衡的经典工艺，大量用于承受交变载荷和冲击载荷的重要零件。
六、四把火，到底怎么选？

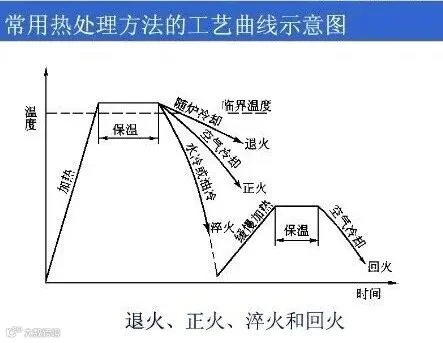

四把火的根本区别，可以浓缩成一张表：
|
|
|
|
|
|
|---|---|---|---|---|
| 退火 |
|
|
|
|
| 正火 |
|
|
|
|
| 淬火 |
|
|
|
|
| 回火 |
|
|
|
|
一句话概括：退火让钢“软”下来，正火让钢“匀”起来，淬火让钢“硬”起来，回火让钢“稳”下来。
实际生产中怎么选？看需求：
毛坯阶段、后面还要大量切削加工→退火或正火。
高碳钢、工具钢，后面要淬火→先球化退火做准备。
普通结构件、要求不高→正火就够了，效率高还省钱。
要硬、要耐磨→淬火+回火。
既要强度又要韧性→淬火+高温回火（调质）。
七、一个容易被忽略的关键
热处理不是孤立的工序。锻造后组织不均匀，淬火可能裂；粗加工后应力没释放，精加工后尺寸会变；淬火后不及时回火，可能放几天自己就裂了。热处理必须嵌入整个制造流程来考虑，不能只盯着某一“把火”。
另外，不是所有钢都能随便热处理。高合金钢正火可能直接变硬，反而没法加工。某些钢在特定温度回火会变脆。这些坑，有经验的工程师都会绕开。
内容来源：网络
本期编辑：小艾
论文投稿：作为领先的高科技先进制造技术产业服务平台，AMT接受学术论文投稿；稿件的发布完全是公益和免费的；论文投稿邮箱：info@amtbbs.org
版权声明：AMT尊重版权并感谢每一位作者的辛苦付出与创作；除无法溯源的作品，我们均在文末备注了来源；如文章、视频、图片、文字涉及版权，请原创作者第一时间联系我们，我们将根据您提供的证明材料确认版权后立即删除内容或按国家规定标准支付稿酬！
