在机械行业待过几年的人，一定被这个问题困扰过：一根轴、一个销子、一个齿轮，到底用45钢、40Cr还是42CrMo？
有人说“小轴用45钢，大轴用42CrMo”，也有人说“40Cr最万能，啥都能干”。这些说法对不对？对，但不全对。
今天咱们就把这三种材料一次讲透。不说废话，不讲套话，直接上干货。
一、先搞明白：它们到底差在哪儿？
三种材料含碳量差不多，都在0.4%左右。真正的区别不在碳，在合金元素。
45钢是优质碳素结构钢，除了碳和少量硅、锰，没有刻意添加任何合金元素。说白了就是“基础款”——便宜、够用，但别指望它干重活。
40Cr是合金结构钢，在45钢的基础上加了0.8%到1.1%的铬。铬的加入让淬透性大幅提高，算是“舒适款”——性价比最高，应用最广。
42CrMo是高强度合金结构钢，在40Cr的基础上又加了0.15%到0.25%的钼。钼这个东西厉害，既能提高淬透性，又能抑制回火脆性，属于“高配款”——专门应对极端工况。
二、最关键的概念：淬透性 vs 淬硬性
很多工程师把这两个概念搞混。
淬硬性是钢淬火后能获得的最高硬度，主要看含碳量。三种材料含碳量差不多，充分淬火后表面硬度其实差不太多。
淬透性是淬硬层能打多深，主要看合金元素。这才是三种材料的根本差别。
45钢的水淬临界直径大约只有12到17毫米。什么意思？一根直径超过30毫米的45钢轴，淬火后心部根本淬不透，还是软的。
40Cr的油淬临界直径可以达到25到40毫米。中等截面的零件用油淬就能整体淬透，心部性能有保证。
42CrMo的油淬临界直径可以达到40到80毫米以上。大截面零件也能获得均匀的强韧性。
有个老师傅总结得好：45钢是“刀子嘴豆腐心”——表面硬，里面软。再牛的热处理师傅，也没法把一根大直径45钢轴变成高强度轴。材料淬不透就是淬不透，别犟。
三、标准试样的性能差距有多大？

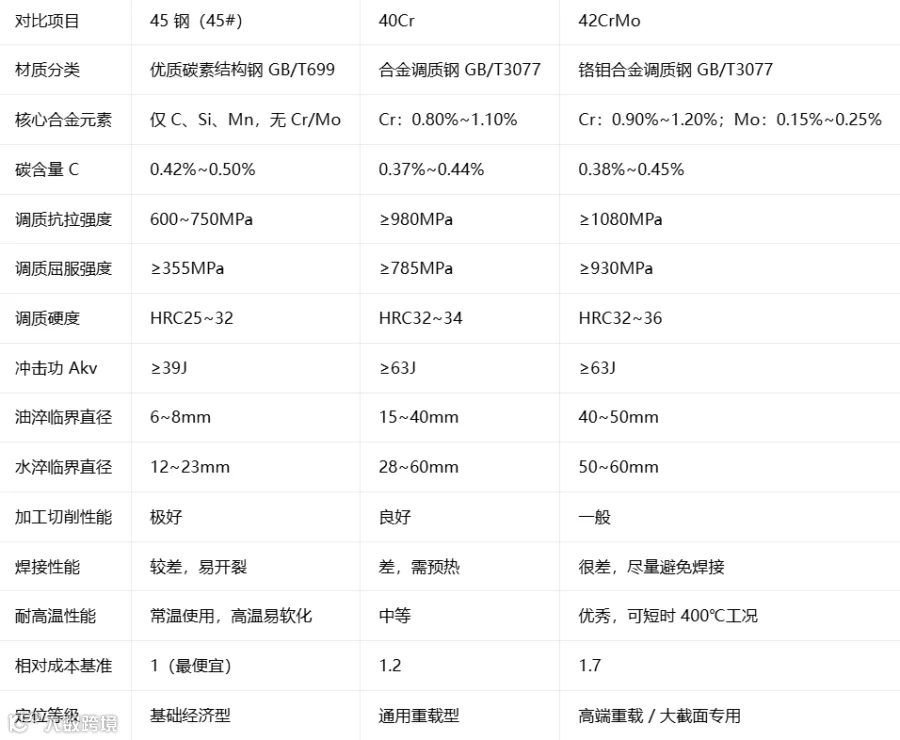

下面是25毫米试样在标准热处理状态下的最低性能：
45钢：抗拉强度≥600MPa，屈服强度≥355MPa
40Cr：抗拉强度≥980MPa，屈服强度≥785MPa
42CrMo：抗拉强度≥1080MPa，屈服强度≥930MPa
数字摆在这儿，差距一目了然。
但注意一个关键问题：这些数据是25毫米试样的，不是大截面成品零件的保证值。 截面越大，心部冷却越慢，表面和心部的性能差异就越明显。你拿一根直径100毫米的45钢轴去做拉伸试验，绝对达不到这个数。
四、调质硬度怎么定？
调质就是淬火加高温回火，目的是获得强度和韧性的平衡。
常用参考范围是这样的：
45钢：调质220到250 HBW
40Cr：调质240到280 HBW
42CrMo：调质260到320 HBW
42CrMo图纸上经常写成28到32 HRC，大致相当于270到300 HBW。
但这里有个坑：图纸只写“调质”两个字是不够的，必须规定目标硬度。回火温度越高，强度和硬度越低，塑性和韧性越好。不写清楚，热处理车间只能凭经验干，出来的东西可能跟你想的完全不一样。
五、到底怎么选？记住三步走
第一步：看截面尺寸
这是最硬性的筛选条件。关键受力部位的直径超过30毫米，基本就别考虑45钢了。40Cr是起点。超过80毫米或者要求更高，就该考虑42CrMo了。
第二步：看载荷类型
轻载（承受静力、偶尔受力）：机架、罩壳、轻载连杆 → 45钢够了，成本最低
常规重载（反复扭转、弯曲的疲劳载荷）：传动轴、机床齿轮、发动机连杆 → 40Cr的主场
极限重载（强冲击、极高应力、安全要求极高）：大型风电主轴、重型机械曲轴、石油钻杆 → 42CrMo
第三步：看失效后果
零件越关键，材料越要保守。
如果坏了只是停机维修，用普通材料就行。但如果失效可能导致设备严重损坏、安全事故、巨大停产损失，材料自动升一级：
45钢 → 40Cr
40Cr → 42CrMo
道理很简单：材料贵一点，比事故便宜得多。
六、常见零件具体怎么选？
轴类零件
一般载荷、转速不高、允许适当增大轴径的 → 45钢。
同时承受弯曲和扭转、载荷有波动、要求截面性能均匀的 → 40Cr。
重载、冲击或疲劳载荷高、截面大、空间受限的 → 42CrMo。
注意： 轴上的键槽、横孔、退刀槽、台阶圆角都会产生应力集中，不能只靠提高材料强度解决疲劳问题，结构设计同样重要。
销轴
普通销轴 → 45钢调质，表面有耐磨要求可以感应淬火。
中等冲击和较高弯剪载荷 → 40Cr调质后感应淬火。
大直径、重载、反复受冲击的 → 42CrMo，同时控制心部韧性和硬化层深度。
齿轮和齿轮轴
一般调质齿轮 → 45钢。
中等载荷齿轮和齿轮轴 → 40Cr。
高载齿轮轴、心部强韧性要求高的 → 42CrMo。
需要深层渗碳的，优先考虑20CrMnTi等渗碳钢，42CrMo强度再高也不是万能替代品。
高强度螺栓
首先看成品性能等级，不是只看材料牌号。42CrMo可以做高强度螺栓，但不代表成品自然达到10.9级或12.9级，该检验的一项都不能少。
焊接件
45钢、40Cr、42CrMo都不适合直接套用普通低碳钢的焊接工艺。必须焊接时，要根据材料、厚度和接头拘束程度确定预热温度、低氢焊材和焊后处理。
七、图纸上怎么写？
一般零件可以这样写：
45钢：调质，220～250 HBW
40Cr：调质，240～280 HBW
42CrMo：调质，260～320 HBW
42CrMo用洛氏硬度验收时：
42CrMo：调质，28～32 HRC
HBW和HRC选一种标注就行，按公司习惯和检测条件来。具体硬度值要根据载荷、截面尺寸和后续表面处理确定，上面的只是常见参考范围。
八、总结
说了这么多，其实就三句话：
45钢 — 便宜够用，适合小尺寸、轻载荷，直径超30毫米慎用。
40Cr — 性价比之王，中等载荷、中等截面的首选，80%的轴类零件选它准没错。
42CrMo — 重载、大截面、高可靠性要求的终极选择，为极端工况兜底。
最后问大家一个问题：
你在实际工作中遇到过因为选材不当导致的失效案例吗？是45钢大轴淬不透导致断裂，还是该用42CrMo的地方为了省钱选了40Cr？欢迎在评论区分享你的经历，让更多同行少踩坑。
内容来源：网络
本期编辑：小艾
论文投稿：作为领先的高科技先进制造技术产业服务平台，AMT接受学术论文投稿；稿件的发布完全是公益和免费的；论文投稿邮箱：info@amtbbs.org
版权声明：AMT尊重版权并感谢每一位作者的辛苦付出与创作；除无法溯源的作品，我们均在文末备注了来源；如文章、视频、图片、文字涉及版权，请原创作者第一时间联系我们，我们将根据您提供的证明材料确认版权后立即删除内容或按国家规定标准支付稿酬！
