前言
做机器视觉、自动驾驶开发，相机标定是所有人的入门必修课。
我们在实际操作中，通过棋盘格拍摄、算法解算，能够得到一整套相机核心参数：包含焦距、光学中心等内参，以及修正画面形变的K1、K2、K3径向畸变系数、P1、P2切向畸变系数。
绝大多数人都能熟练跑完标定流程，但心里一直藏着一个疑问：
这些辛辛苦苦算出来的参数，到底在相机的哪个环节生效？设备运行时，它们究竟起到了什么样的实际作用？
想要彻底弄懂这个问题，就必须搞清楚相机内部的 ISP 成像流水线。
所有标定参数，最终的唯一归宿，就是为ISP图像处理提供精准的矫正依据。
一、什么是ISP？
ISP 全称 Image Signal Processor（图像信号处理器），是各类视觉相机内置的核心硬件处理单元。
很多人以为相机拍出来的画面可以直接使用，其实不然。
相机CMOS感光芯片直接捕捉光线生成的原始画面，叫做RAW图。这种原始数据存在大量缺陷，噪点杂乱、色彩失真、明暗失衡、画面边缘扭曲严重，完全无法直接用于目标识别、测距定位等算法开发。
大白话讲：CMOS只能单纯“捕捉光线”，拍出来的原图又糊又歪，根本没法给机器识别东西，全靠ISP收拾残局。

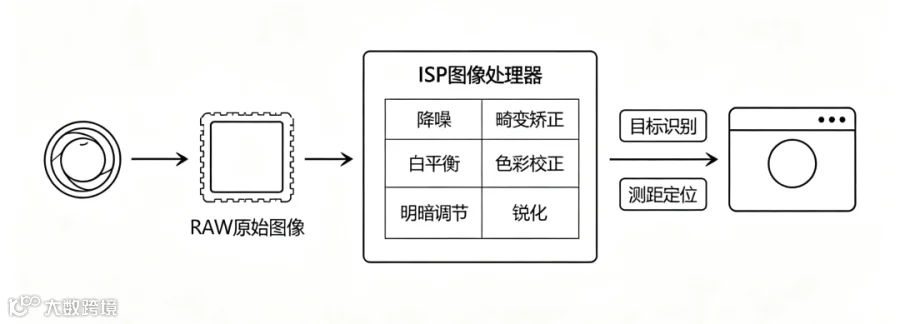

而ISP的核心作用，就是对原始RAW图像做系统性修复与优化。
它依靠一套固定的硬件处理流程，完成去噪、矫正畸变、校准色彩、优化明暗、强化轮廓等一系列操作，把原始的废片，处理成干净、规整、参数精准、算法可用的标准图像。
简单来说：没有ISP的处理，相机只是一块感光芯片，无法输出可用的视觉画面。

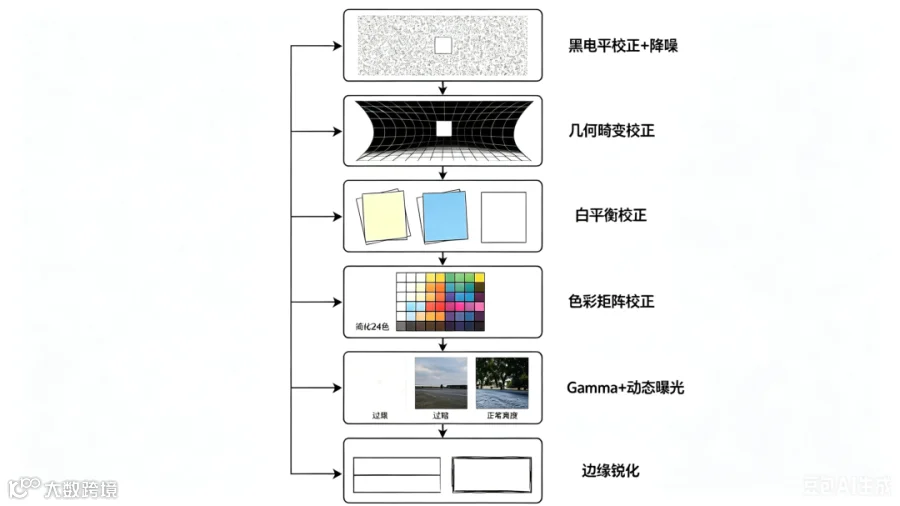

二、ISP完整成像处理全流程
相机每拍摄一帧画面，ISP都会自动走完一套完整的处理流程，而我们提前做好的相机标定参数，会深度参与其中关键的矫正环节。
1. 黑电平校正 + 基础降噪
在完全无光的环境下，CMOS感光芯片也会产生微弱的基底电平信号，导致原始画面整体泛灰、存在固定底噪。
ISP第一步会自动抵消这部分无效基底信号，同时通过空域、时域双重降噪算法，过滤暗光环境下产生的颗粒噪点，完成原始图像的基础净化，为后续精准矫正打下基础。
大白话：哪怕关了灯，传感器也会自带一层灰蒙蒙的底色，这一步先把底色和雪花噪点擦掉。
2. 几何畸变矫正
球面镜头的光学特性，注定拍摄的画面会产生自然畸变，画面中心成像正常，边缘和四角会出现拉伸、扭曲变形。

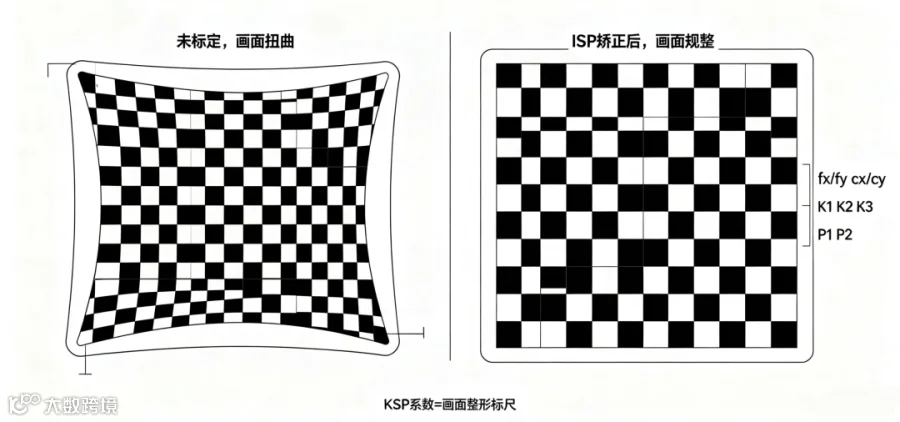

我们通过棋盘格标定得到的整套参数，专门用于解决这个问题。ISP会加载相机专属的内参、光学中心参数，同时调用K1、K2、K3、P1、P2畸变系数，逐像素计算画面的偏移误差，精准修正径向扭曲和装配带来的切向偏移。
整个过程实时自动完成，相当于给每一张画面“拉直修形”，把扭曲的球面成像，还原为标准规整的矩形画面。这也是单台相机独立标定的意义，每一台设备的光学误差都是独一无二的，专属参数才能实现极致精准的畸变矫正。
大白话：镜头边缘拍出来的物体会鼓起来或者往里缩，标定出来的K、P系数就是ISP手里的“整形标尺”，每一帧都按标尺把画面拉回正常形状。
3. 白平衡校正
修正完画面几何形态后，ISP会开始校准画面色彩。
现实场景的光源环境复杂多变，日光、阴影、室内灯光、车载灯光的色温差异巨大，同一纯色物体在不同光线下，会呈现出偏黄、偏蓝、偏红的色差问题。
依靠提前标定好的白平衡参数，ISP会实时调节RGB三通道的色彩增益，统一全场景色彩基准，保证任何光线环境下的白色标准恒定，从根源避免基础色偏问题。
大白话：白炽灯下白纸发黄、阴天白纸发蓝，白平衡标定就是告诉ISP真正的白色该是什么样子，不管什么灯光都能校正回来。
4. 色彩矩阵校正
白平衡只能锁定白色基准，无法还原所有物体的真实色彩。想要画面色彩真实自然，就需要依托24色卡完成的色彩标定矩阵。
ISP会对标原始标准色值和相机实际成像色值，动态补偿色彩偏差，修正画面偏色、褪色、色彩断层等问题，让最终成像色彩无限贴合真实物理场景。
5. Gamma校正 + 动态曝光调节
真实环境明暗反差极大，强光区域容易过曝丢失细节，暗光区域容易漆黑模糊，严重影响算法识别。
ISP通过Gamma曲线重塑画面灰度分布，压缩高亮区域亮度、提亮暗部细节，平衡整幅画面的层次感。同时配合自动曝光算法，实时适配环境光线变化，让相机可以稳定应对强光、逆光、弱光等复杂场景。
大白话：大太阳下不会一片惨白，地下车库也不会一团黑，全靠这一步平衡画面亮度。
6. 边缘锐化与图像增强
经过多轮矫正、调色、优化后的画面，物体边缘会变得柔和模糊，轮廓特征不清晰。
ISP最后会对图像做边缘锐化增强，强化物体轮廓边界、突出细节特征，最终输出一张形态标准、色彩真实、细节清晰的高质量图像，供给后端感知、测距、定位算法使用。
三、为什么相机出厂参数不能直接用？
很多新手会疑惑：相机出厂自带默认参数，为什么还要我们手动单独标定、适配ISP？
第一，出厂参数是批量通用均值。
厂商写入的矫正参数，是同批次相机的平均参考值。但每一颗镜头的打磨曲率、每一台设备的芯片装配位置，都存在微米级的个体误差，通用参数无法匹配单台设备真实的畸变、色彩偏差，ISP矫正会一直存在残留误差。

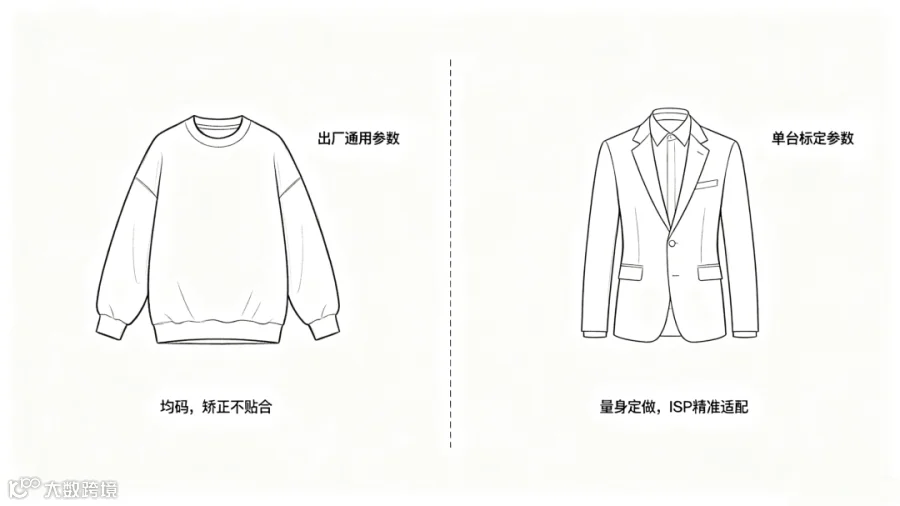

大白话：出厂参数相当于均码衣服，人人都能套上，但不合身，单独标定就是量身定做。
第二，ISP配置改动后，原有参数直接失效。
只要调整相机的降噪强度、锐化程度、色彩增益，或是升级固件版本，画面的光学表现就会发生变化，原本适配的标定参数不再精准，必须重新标定。
第三，设备长期使用会产生光学偏移。
车载相机、移动机器人相机长期处于震动工况，镜头与CMOS芯片的相对位置会缓慢偏移，光学参数慢慢漂移，ISP矫正精度持续下降，需要定期重标校准。
四、全文总结
ISP图像信号处理器，是相机实现图像修复、精准成像的核心硬件载体，所有工业级、车载级的标准画面，都依托ISP流水线处理生成；
相机标定产出的全套参数，包含光学内参、K1/K2/K3/P1/P2畸变参数、色彩白平衡参数，全部服务于ISP的实时矫正工作；

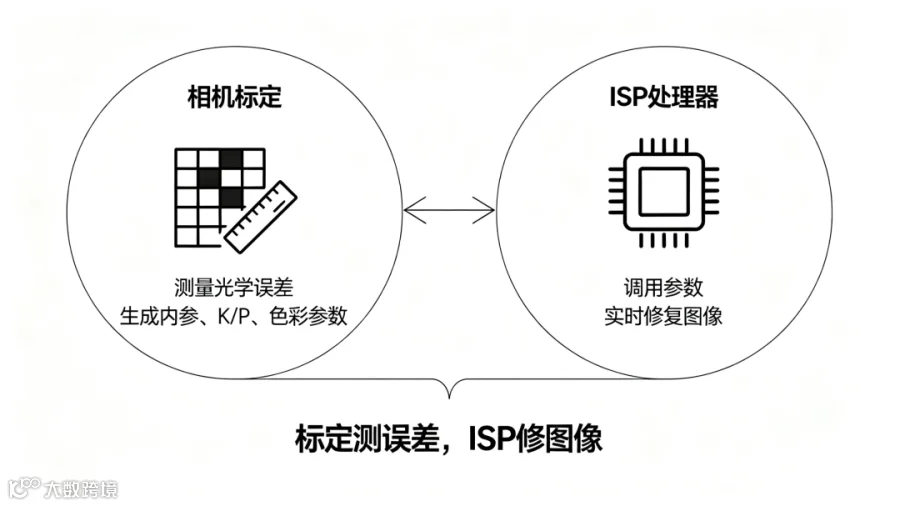

标定负责精准测量每台相机的光学误差，ISP负责根据误差参数，逐帧修复画面缺陷，二者相辅相成，构成机器视觉与自动驾驶精准成像的完整核心闭环。
