Origin必备技能，科研绘图更专业。

---

  随手转发给好友和朋友圈

编辑：科研小通

很多童鞋在后台跟小通反映，自己画的数据图很“土”，怎么办？



试试拼图，提高图片信息量。

对于论文拼图，小通一直推荐大家使用PPT来操作。这对于一些简单情况，确实OK。但是，还有更高效的拼图工具，它就是Origin布局。

Nature文章，

那些看起来很高端的数据图。

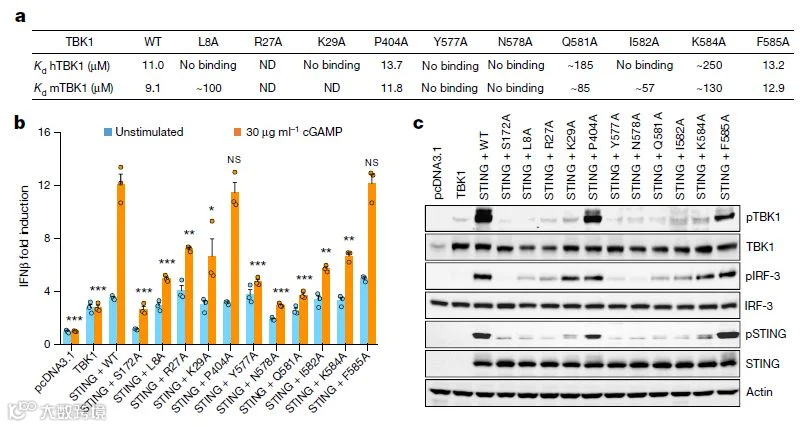

下图是典型Nature文章的图片风格：一幅图往往包含多个子图，子图又是各种数据图、表格、图片等等，信息量极大。这种情况在相信各位童鞋也经常遇到。

图片来源：Nature 569, 718–722 (2019) ，Fig. 4

数据图、表格、图片等混合元素的排版确实很头疼，之前小通一直推荐大家使用PPT来操作。PPT拼图对于应付一些简单图形时确实可以搞定。

但是，有如果数据图经常要修改，PPT就很费时间了：

如果数据有修改要全部重来一次。

因此，小通跟大家介绍一下：

使用Orgin的布局功能来拼图。

不仅操作简单，

修改了数据图，组合图还会自动更改哦。

Origin必备技能，

布局使用入门。

▍新建Orgin布局

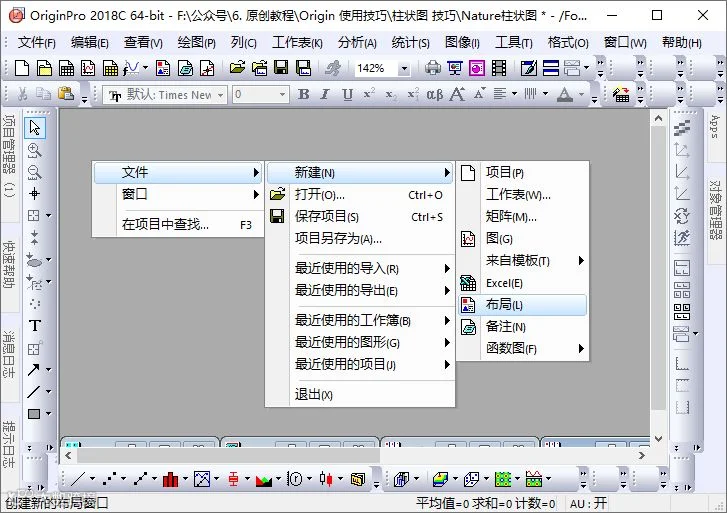

▼Origin新建布局

右键Origin界面的空白处

或者按快捷键Crtl+N，选中布局，点击确定

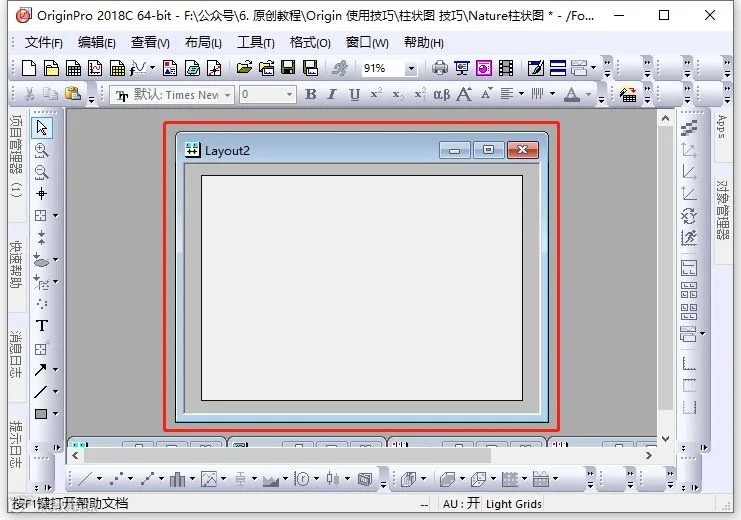

▼Origin的布局窗口

▍Origin布局页面设置：根据图片使用情况设置长宽

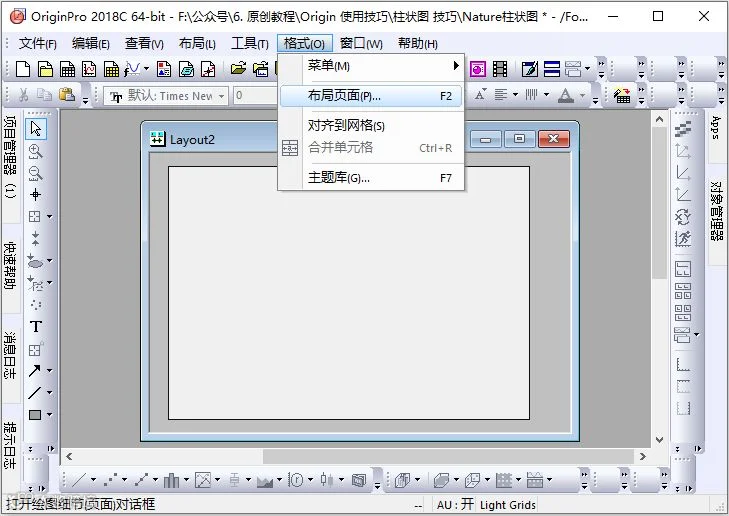

▼布局页面设置

菜单栏 格式-布局页面

（或者按捷键F2）

设置宽度和高度，单位切换为厘米

如果为页面全宽图片，推荐设置宽度为14cm

（高度和宽度后期都可以修改，建议先固定宽度，高度后期再修改）

用Origin搞定，

Nature风格的高端数据图。

▍Origin布局使用

▼右键Origin的布局窗口

可以添加以上内容

布局的功能类似PPT，可以添加文本和图像，优点在于可以随时调用Origin制作的图形。此外，双击Origin制作的图形可以进一步修改内容或排版，双击表格也可以编辑表格内容哦。

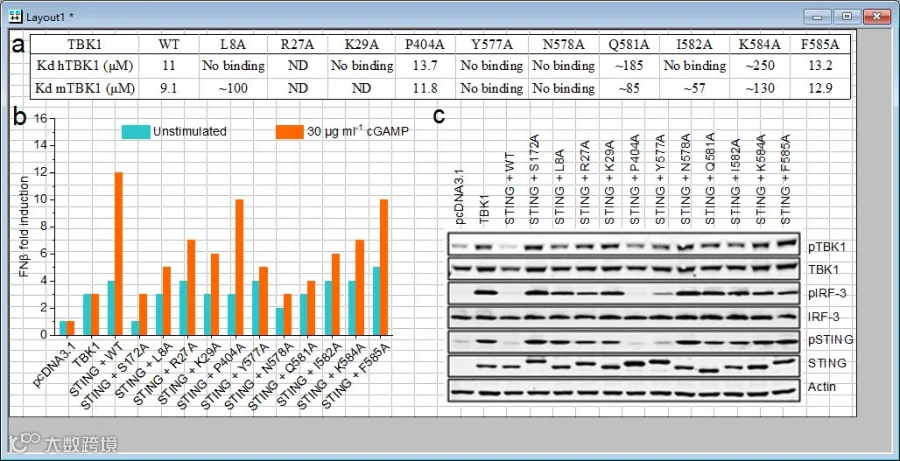

▼添加内容后的效果

（公众号回复“RJT061”获取下图的Origin源文件）

图片来源：Nature 569, 718–722 (2019) ，Fig. 4，

注意：内容有修改，仅供学习参考，请勿用于任何其它用途

图a表格是新建的表格，图b是由Origin制作的柱状图，图c是本地图片，图例a、b、c和图c中的文字均为添加的文本。

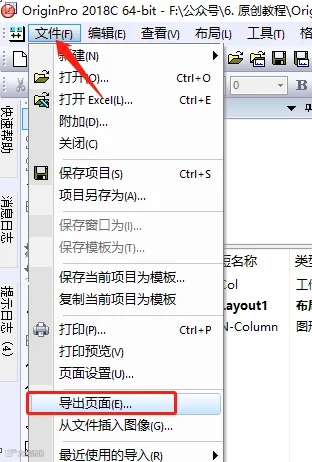

▼导出组合页面

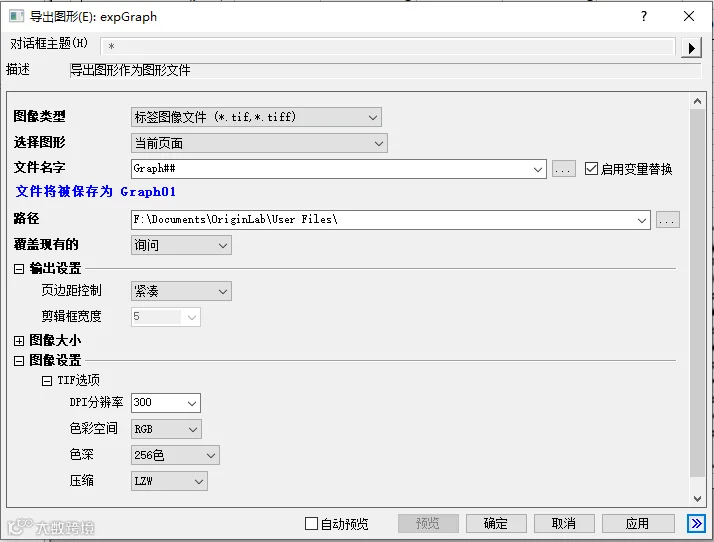

▼导出设置

图片格式tif，页边距控制：紧凑

分辨率：300dpi，压缩：LZW

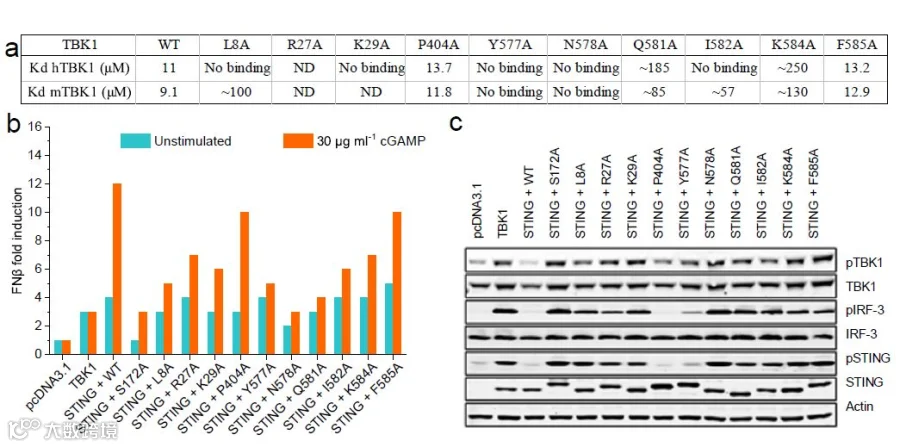

▼最后效果

声明：本文如实解读文献内容，不提供任何建议。
