不知不觉，「EOE光电仿真实战手记」已经来到第 4 篇，也是这个系列的最后一篇了。
前面几篇，我们一起从光 S 参数看到 MZM EOE 仿真，再走到 ADS 中的高速链路搭建。到了这一篇，前面铺垫的内容终于要“合体”了：把 EOE 光链路接入系统链路中，真正跑一次系统级仿真。
如果说前几篇是在认识零件、熟悉工具，那么这一篇更像是一次完整的小实战——看看电信号如何进入光链路，又如何回到系统仿真结果中。
相关阅读：
本文转载自“雪萌阁”，已获得原作者授权。文末阅读原文可查阅作者博客原文。
前言：
前面已经分别对 MZM EOE 仿真 和 ADS 中的 Ethernet Designer 做了简单介绍和入门，现在可以将两者融会起来，完成阶段性目标：
EOE链路的引入并完成系统仿真
新建一个项目 Workspace

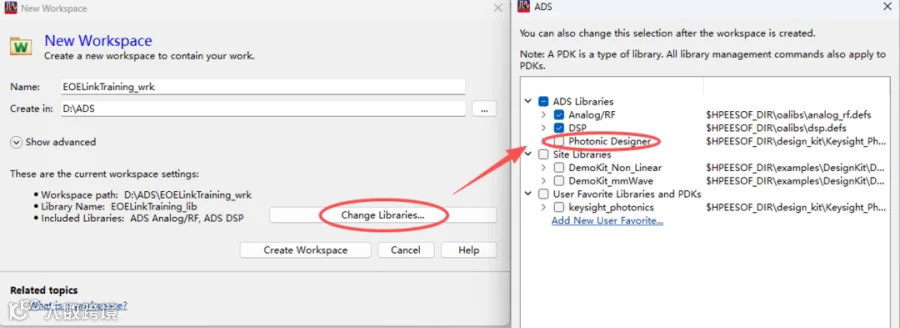

创建新的项目并添加 Photonics Designer 工具包
为了省事儿，我们可以直接将案例搭建的 lib 直接调过来，这样很多基础组件和公用模块就不用从头开始了。

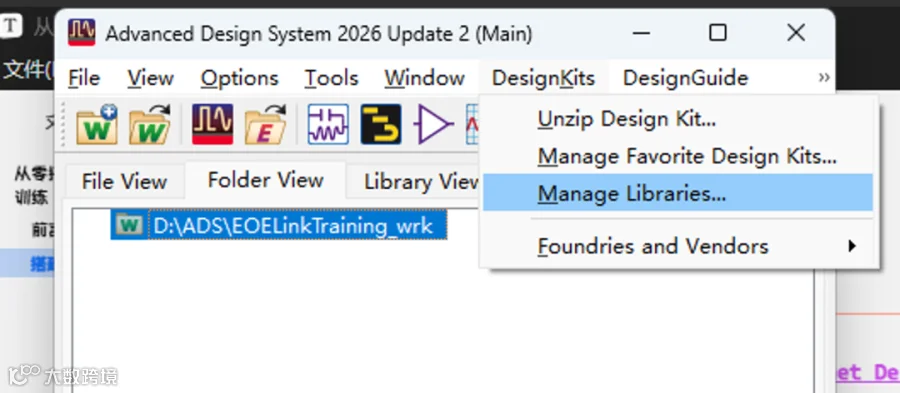

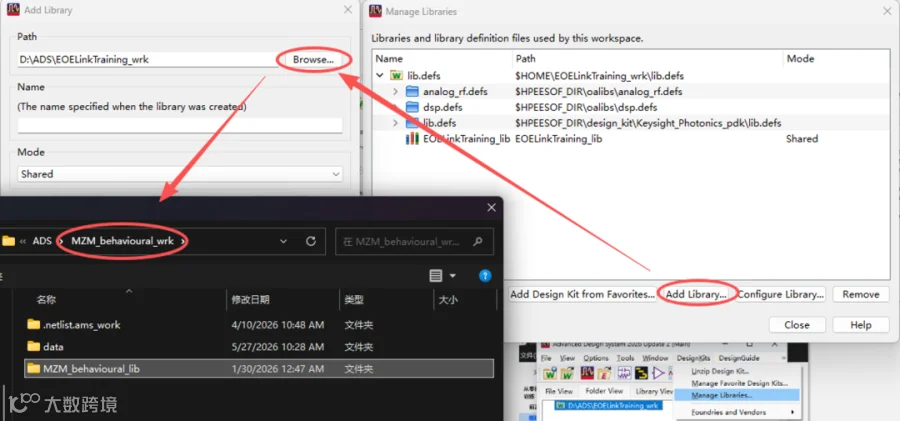

在DesignKits中添加Lib
利用 MZM_behavioural_lib 构建好的模块
添加案例中构架的 lib
项目中可以看到之前 MZM EOE 链路的原理图和模块了。

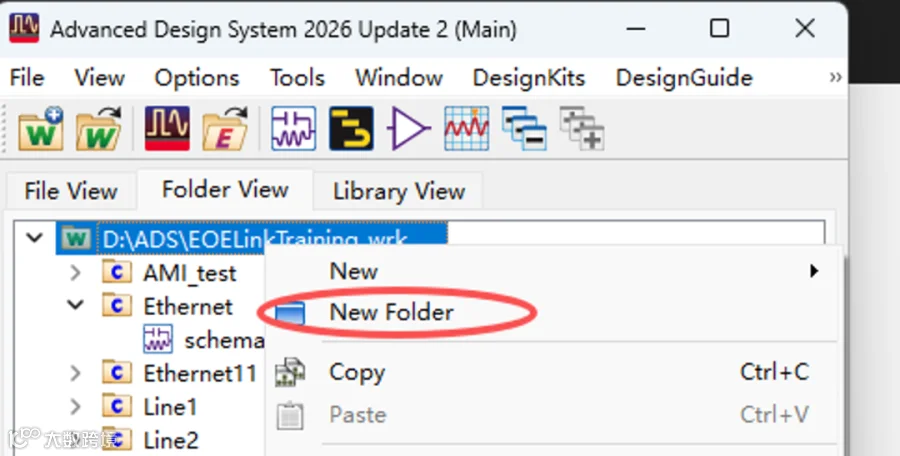

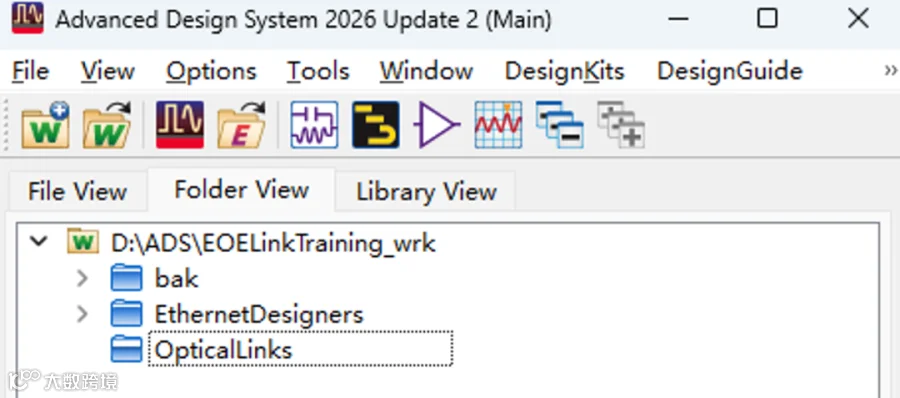

右键点击项目根文件夹，新建几个 Folder，用来分类 Ethernet lib 和 MZM lib ，并建立一个 bak 文件夹将刚引入的一堆 cell 备份进去
整理项目
这个时候 bak 文件夹里就是最初引进来的 lib，需要修改的文件根据类型复制到 EthernetDesigners 或 OpticalLinks 文件夹里，不需要修改的例如 PAM4_Source 不用管即可
文件分类
我们先从单向 MZM EOE 入手，首先复制 MZM EOE 原理图到 OpticalLinks 文件夹

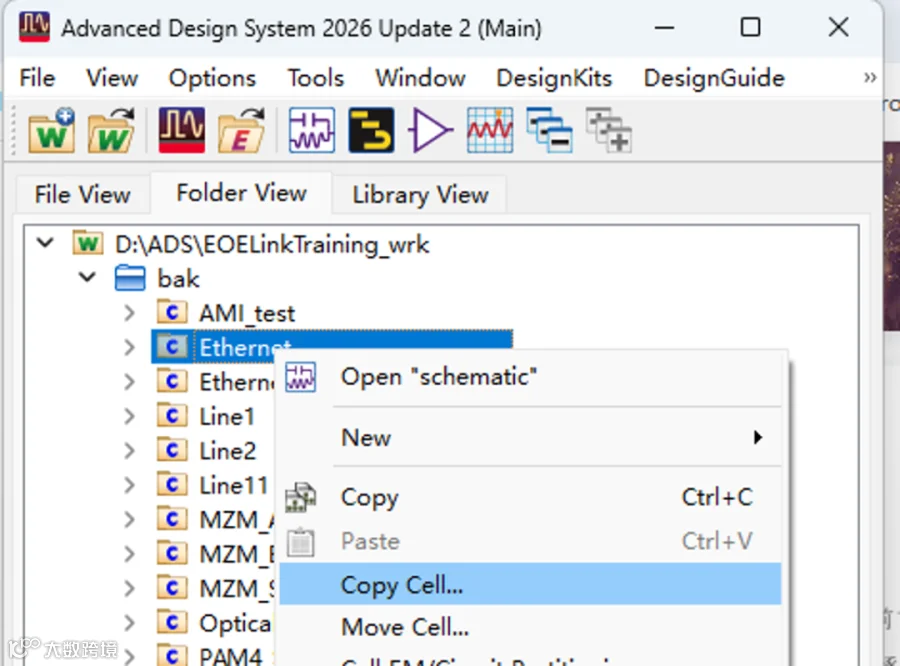

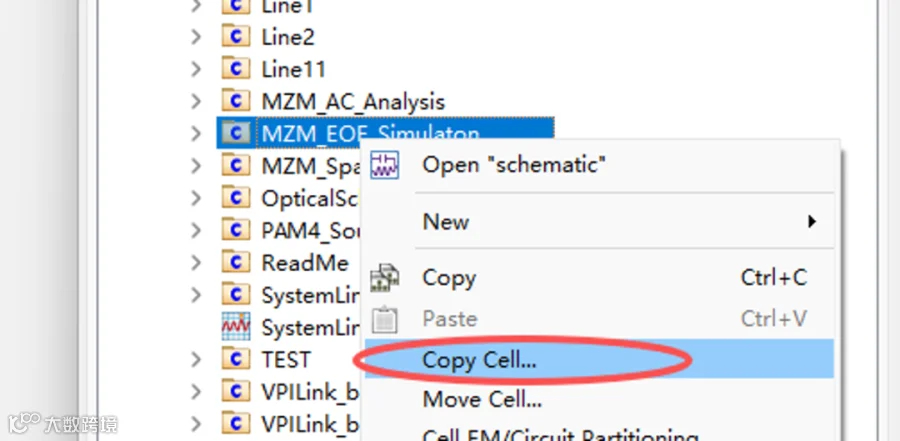

复制Cell文件

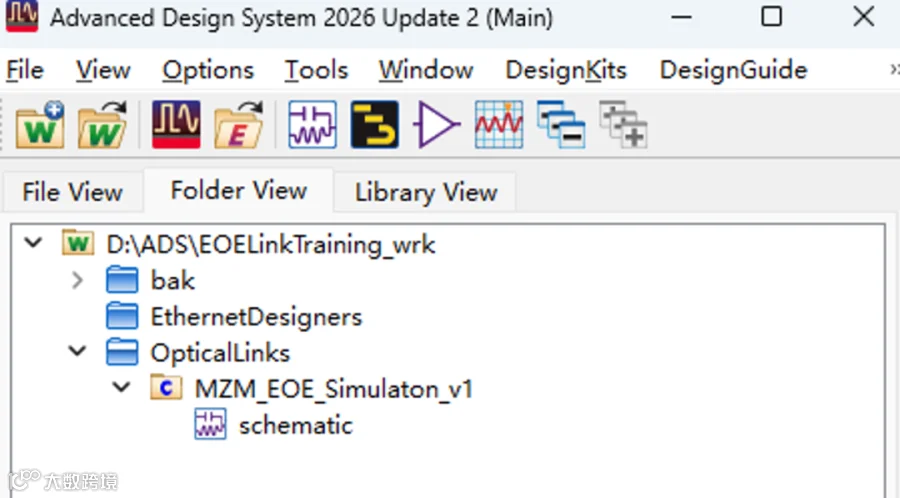

复制光链路
打开这个 schematic，对原理图进行修改：
信源需要进行差分调整，原链路信源是通过反接 MZM 正负极实现差分输入，但后面 AMI 通过 Port 进来就已经是差分信号了，因此需要将反接正负极改回来，并将底部 PAM4 的 DC 偏置改为负值！
将接收电路改成差分输出，原 PIN 很复杂，我们这里为了快速走流程，直接用 PIN Behav 行为器件等效，跨阻设为 500，并接 balun 转成差分信号。

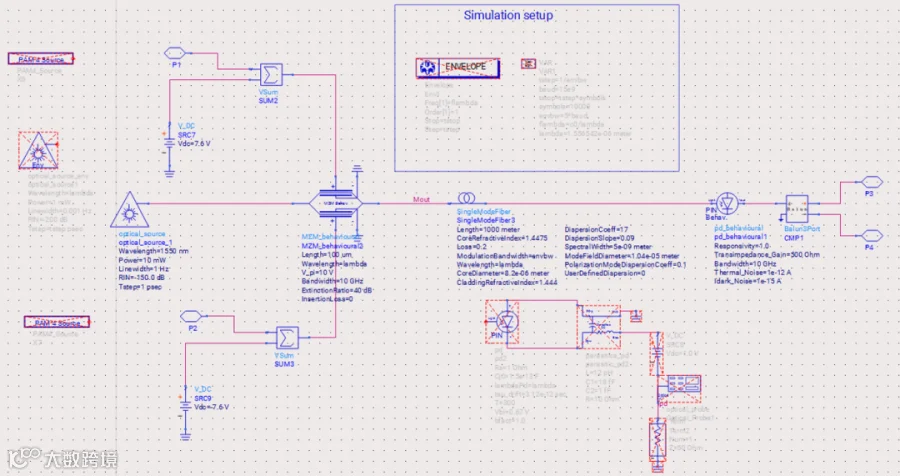

修改后的子原理图如下
修改后的光链路子原理图

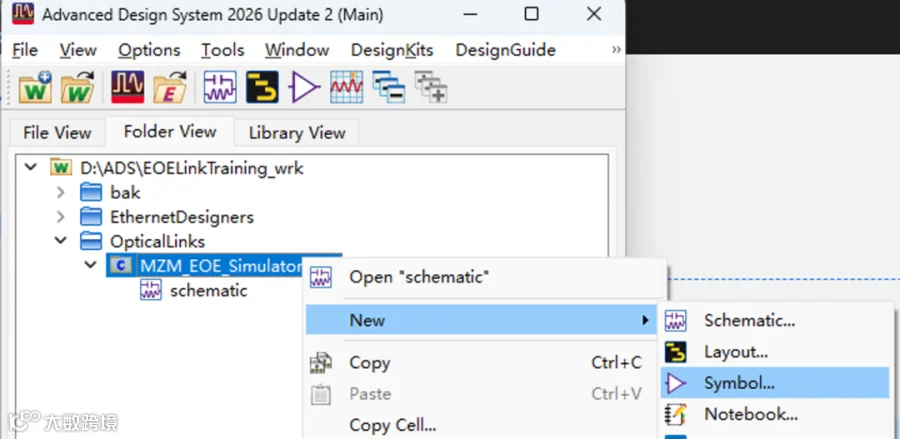

创建 Symbol，供后续 Ethernet Designer 调用

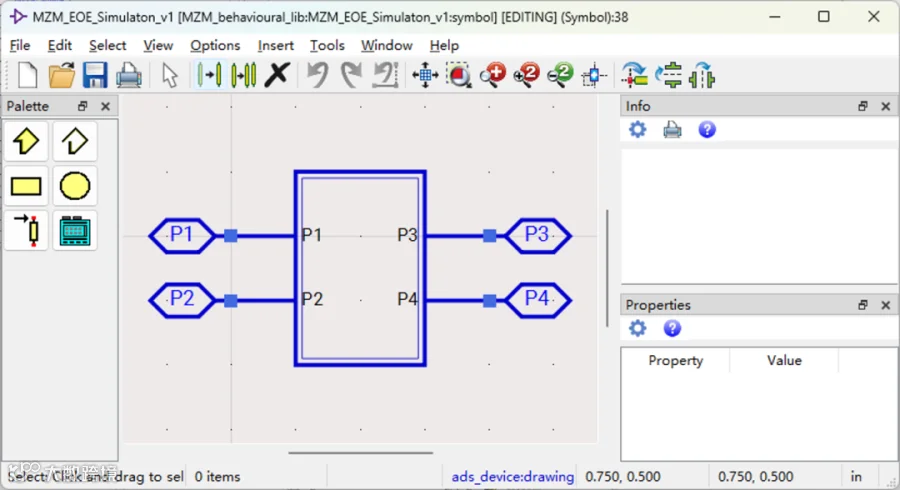

为光子链路创建符号
创建符号引脚

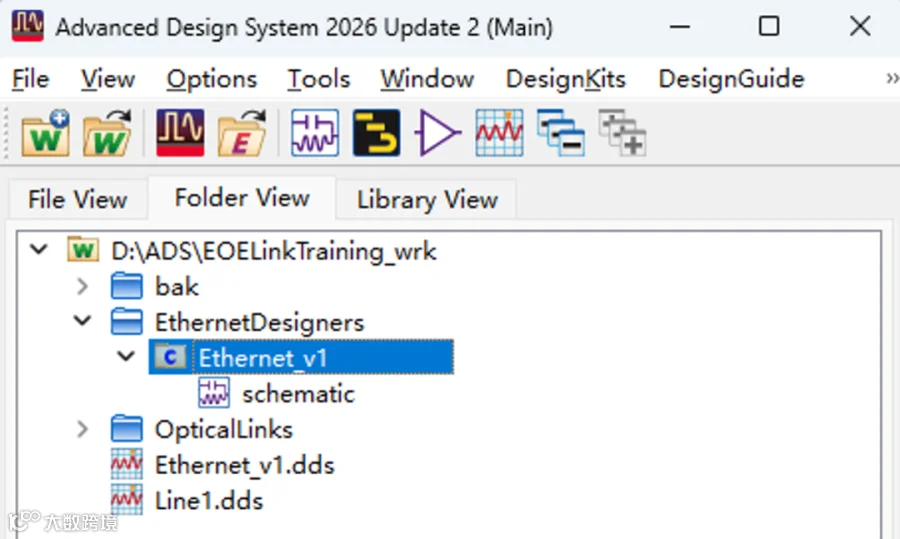

前面已经将光的子链路创建好了，现在要将其整合在博文ADS 中的 Ethernet Designer中的系统链路中。我们直接复制之前的系统链路到 EthernetDesigners 文件夹中
复制前面搭建好的系统链路
复制到EthernetDesign

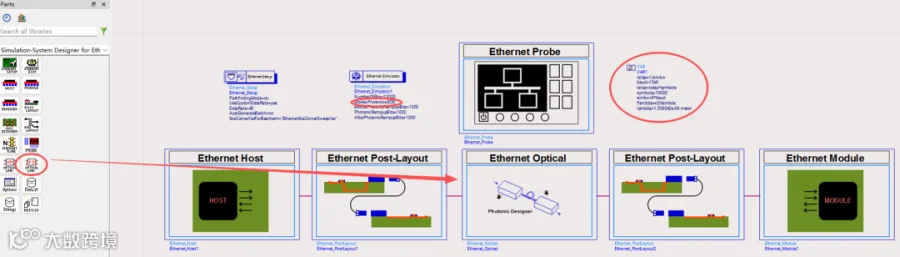

打开系统原理图，添加 OPTICAL LINK 模块至 Host 与 Module 之间，复制 Host 端的 S 参数模块到 Module 端，并修改各节点与端口参数。注意这里需要在仿真器中设置 EOE 仿真类型，并将前面 EOE 原理图中被禁用的变量复制过来
系统原理图
这里我选定 EOE 模块左节点 U100，右节点 U200，Module 端节点 U2。先定义 EOE 的节点设置

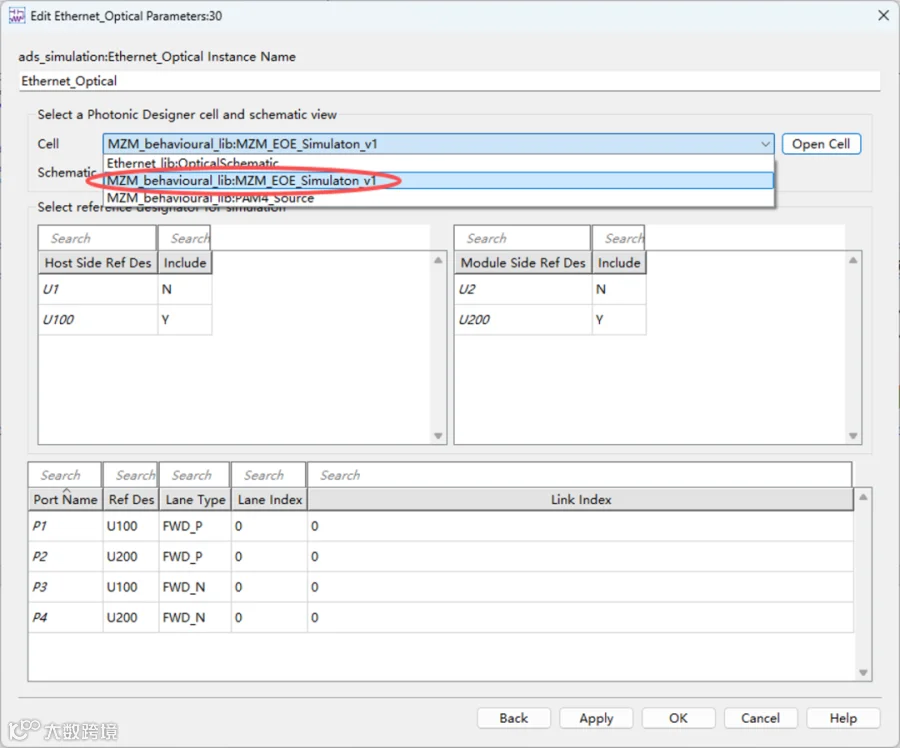

EOE节点设置
由于前面已经定义了光子链路的符号，这里下拉就能看到。根据引脚左 P1P3，引脚右 P2P4 的定义，分配好线路类型。
双击 Host 端的 PostLayout，设置端口与节点

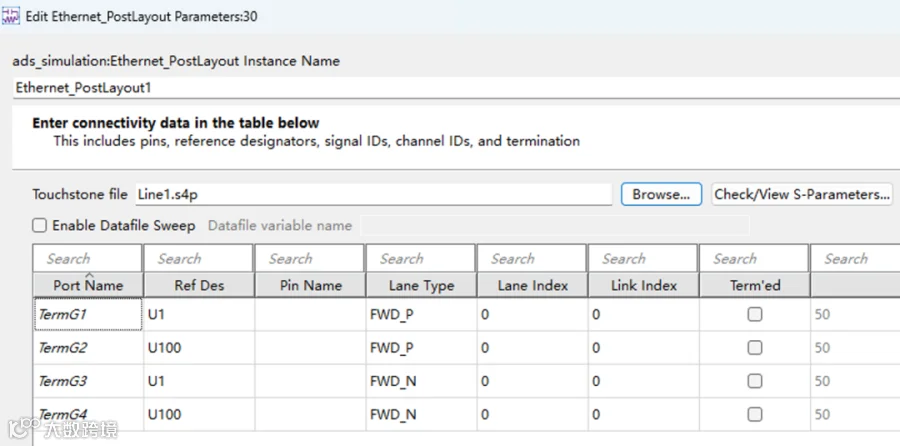

Host端的PostLayout设置

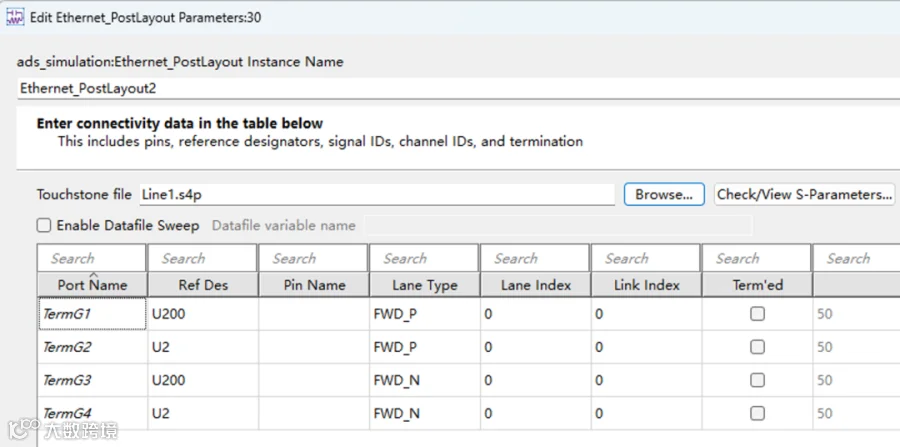

Module端的PostLayout设置
双击 Host 和 Module 模块，设置端口与节点。注意这里要 Back 回来，确保 Host/Module 所接的模块没出错。

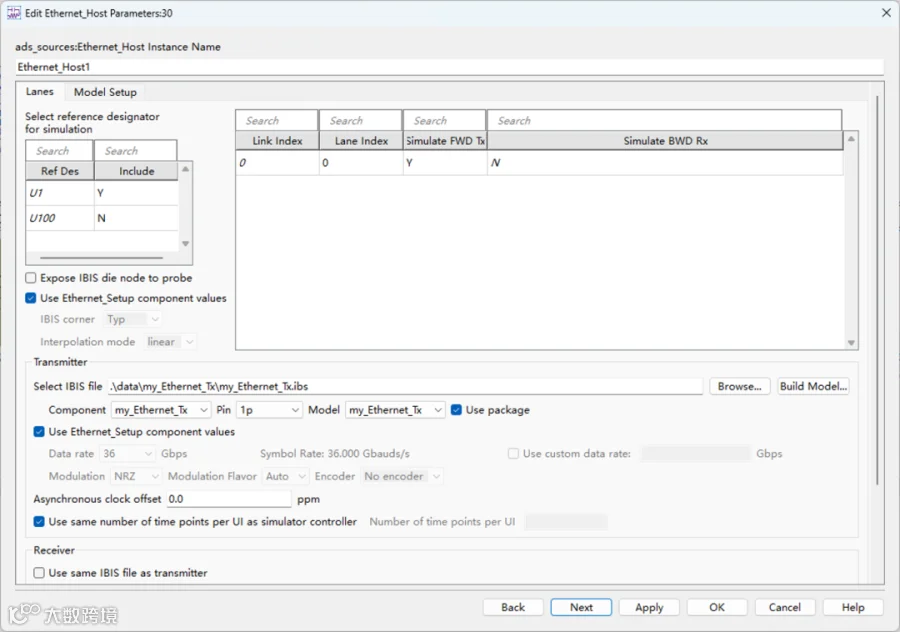

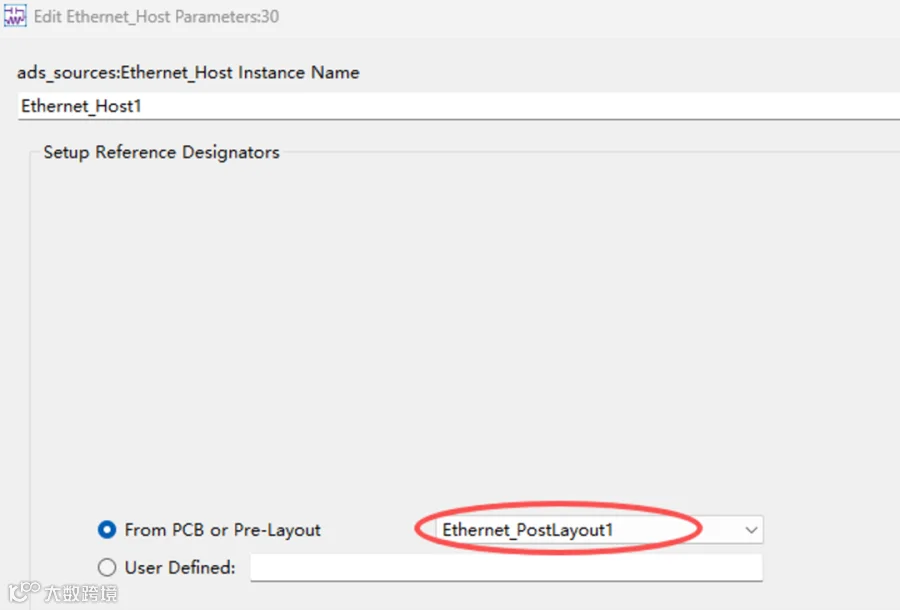

Host回退选择正确的接口
Host端节点设置

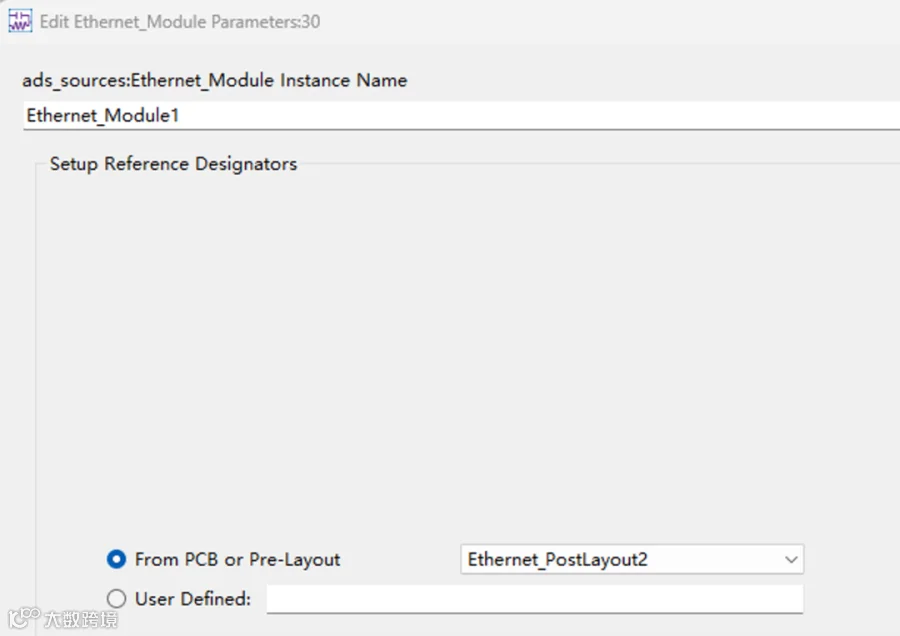

Module回退选择正确的接口

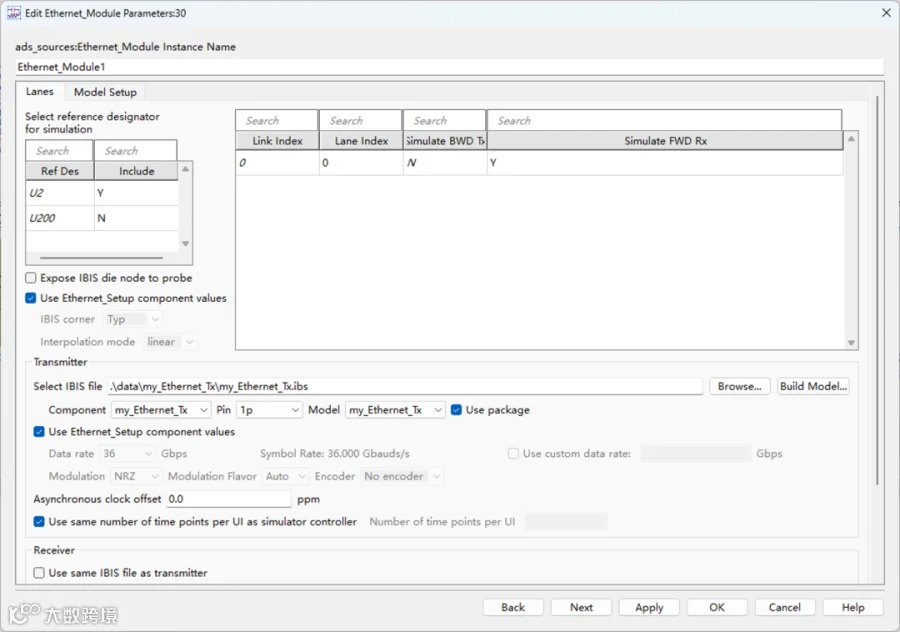

Module端节点设置
全都设置好了，就可以连线了。
仿真设置一定要仔细检查，不然很容易仿真失败。这里包络仿真要确定光链路谐波频率，并只计算一次谐波，因为光载波没有发生非线性过程。

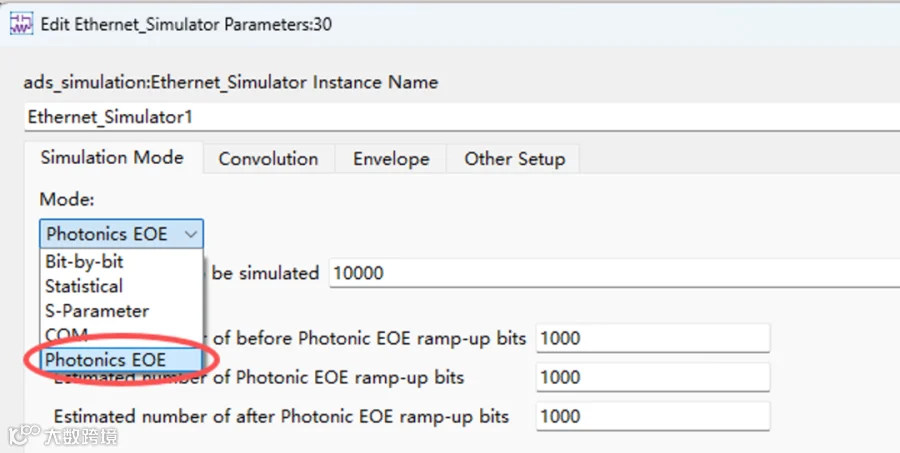

设置仿真模式

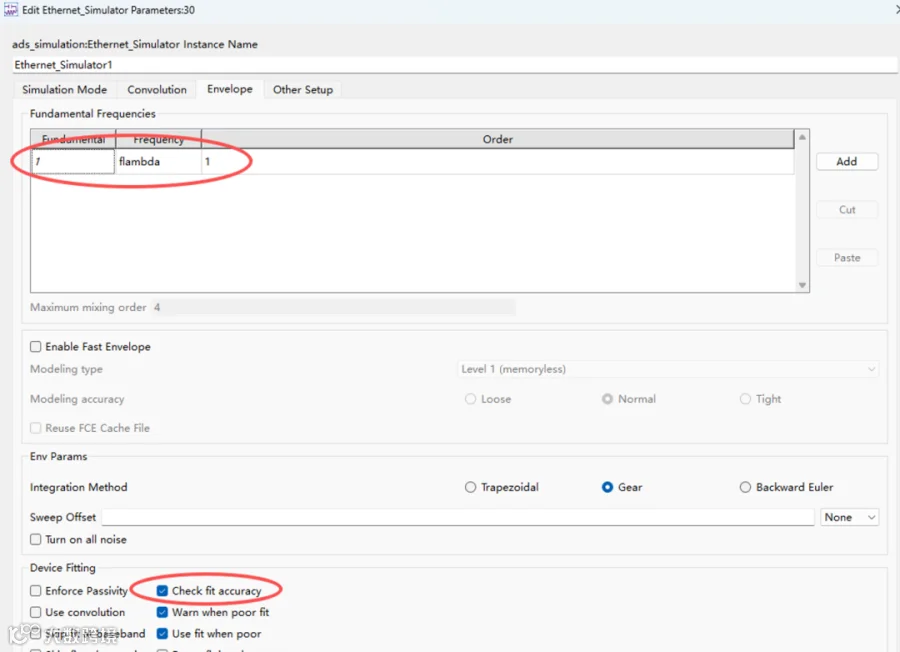

包络仿真设置

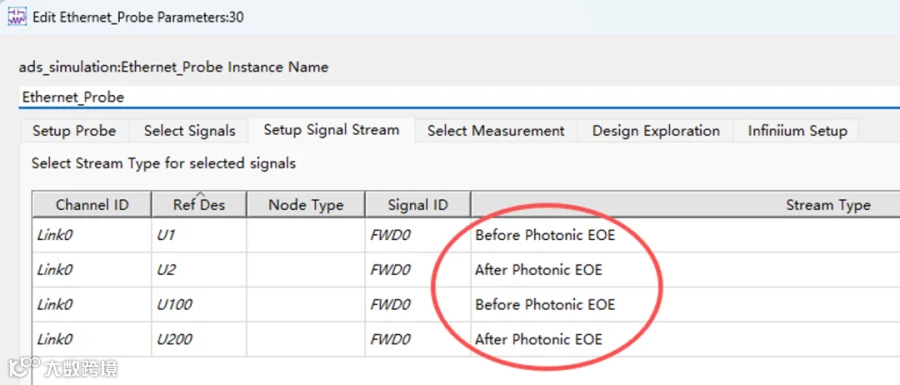

检查 Probe 的 Stream Type

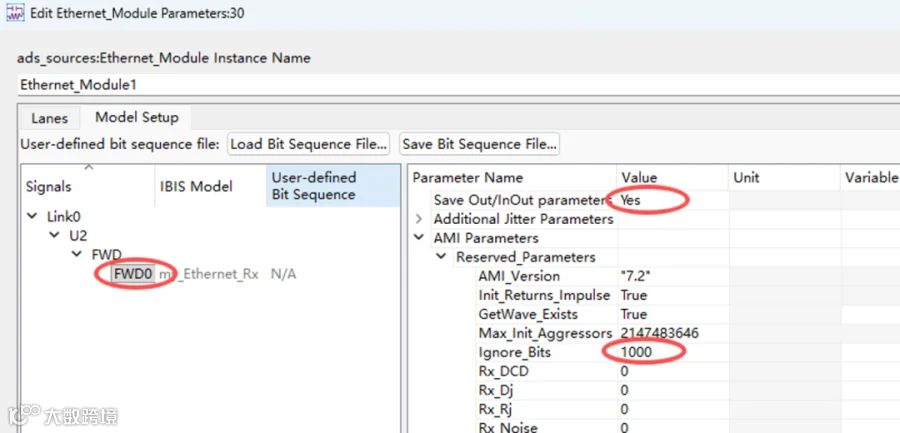

Rx AMI 设置
做好全部这些，就可以开始运行仿真了。
仿真运行大概半分钟左右，结果如下

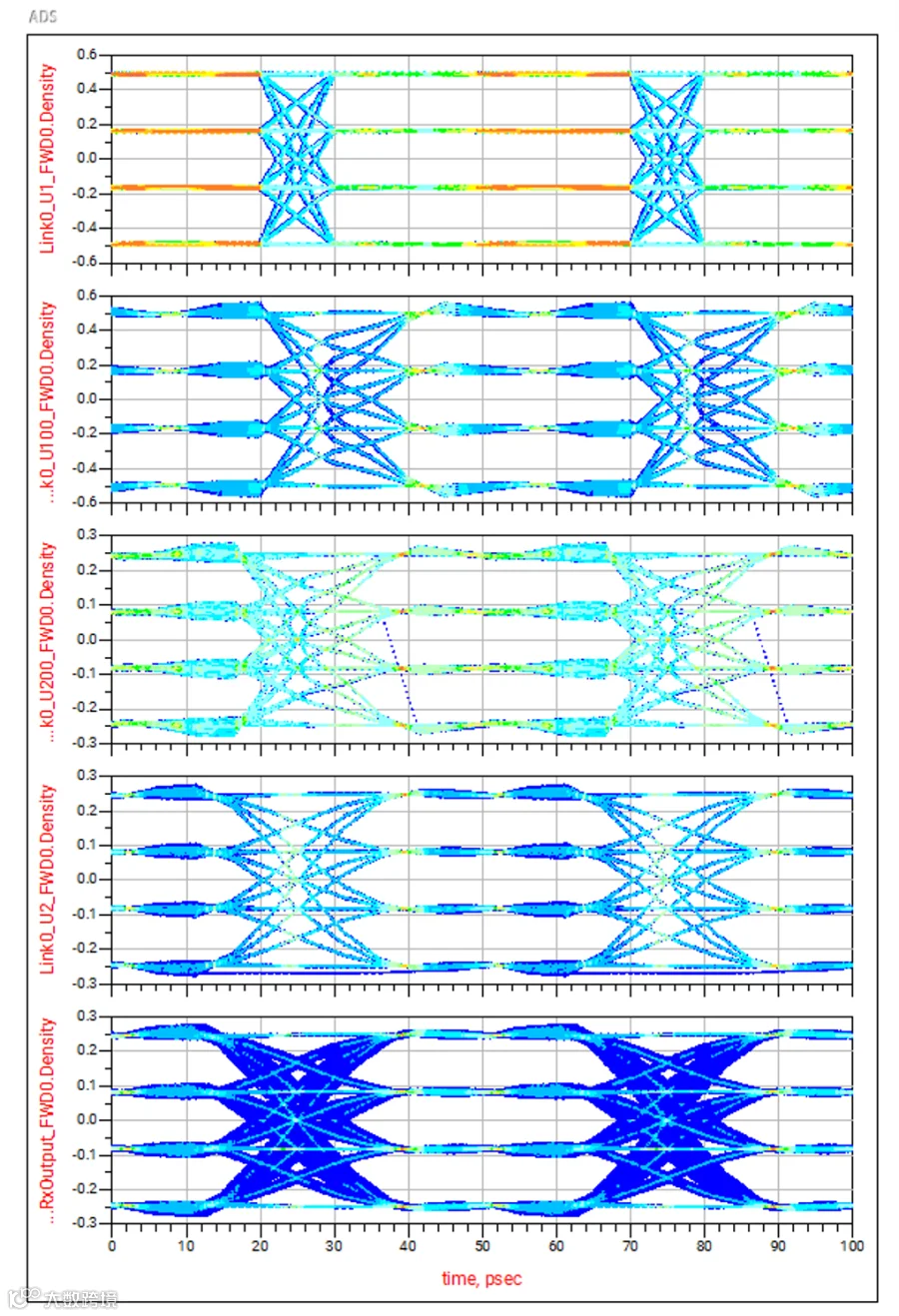

第一次仿真结果
这里的眼图结果从上往下的顺序是：U1——U100——U200——U2——Rx_AMI_out。

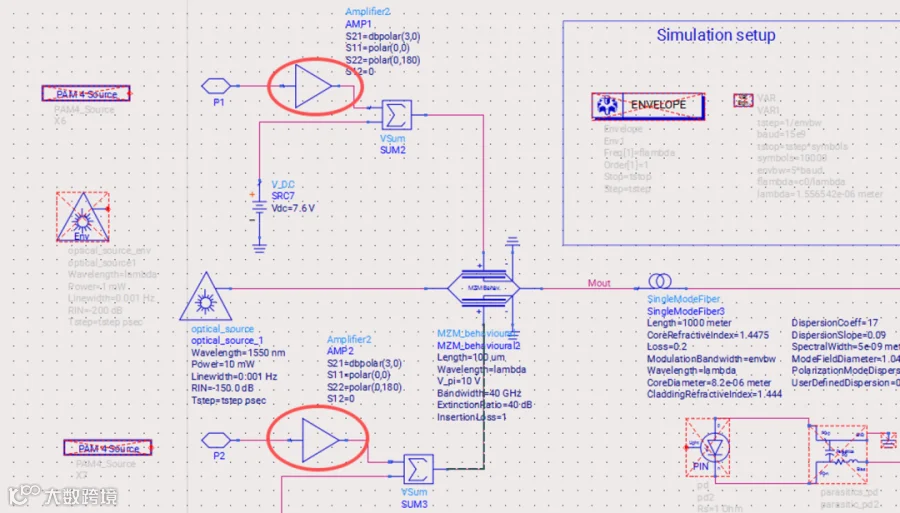

我们可以发现，第一张图 U1 很明显不正常，这是由于光子链路中 MZM 的反射导致的（我个人觉得奇怪的是 MZM 电极的 S 参数和阻抗没地方设置）。因此，我们回到 EOE 子链路中，在 P1P2 端口后加一个 Amplifier2 组件，并设置 S12 回损为 0，再来个 3 dB 放大，抵消 Tx 端输出阻抗的分压。
EOE中插入一个理想放大器
保存后，回头再跑一次系统仿真

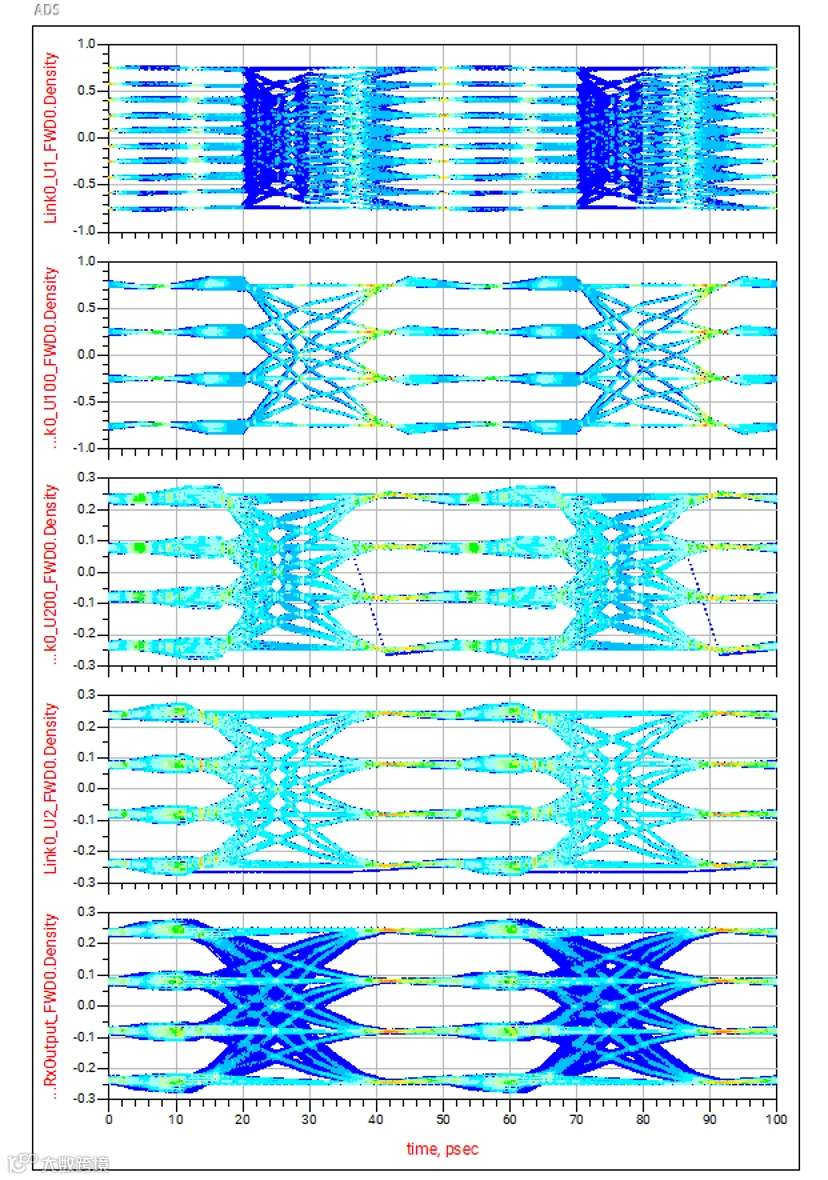

第二次仿真结果
现在可以看到，U1 节点处的眼图变得正常了。
到这里，「EOE光电仿真实战手记」系列就正式收官了。
从光 S 参数，到 MZM 调制，再到高速链路和最终的 EOE 系统仿真，4 篇内容串起来，其实就是一条从“看懂光电模型”到“跑通系统链路”的学习路径。
对工程师来说，这个过程最有价值的地方，可能不只是“跑出结果”，而是更清楚地看到：电和光在系统里到底是怎么连接、怎么传递、怎么影响最终性能的。
感谢“雪萌阁”作者的真诚分享，也希望这个系列能成为大家理解 E-O-E 光电协同仿真的一个起点。系列到这里结束，但从电和光的故事，才刚开始讲述。
