绝大多数时序、射频可靠性故障，根源都出在石英晶体谐振器。行业统计显示，电子系统超 30% 稳定性问题与时钟信号劣化直接相关，而晶振依托压电效应实现的高精度机械谐振，是所有数字、射频设备的时序基准。
1880 年居里兄弟发现压电效应，这是石英能够稳定输出固定频率的物理根基。石英为三方晶系 SiO₂，无外力时晶格正负电荷中心重合、整体电中性；沿 X 电轴施加机械应力，晶格畸变引发电荷分离，产生电位差，即正压电效应；对晶片电极施加交变电场，晶体会周期性伸缩振动，也就是逆压电效应，电能与机械能双向可逆转换，形成自维持机械谐振。石英晶轴具备强各向异性，Z 光轴无压电响应，X 轴压电强度最高，行业通过精准切割晶棒，定向截取最优振动薄片，这也是不同切型温度性能分化的源头。

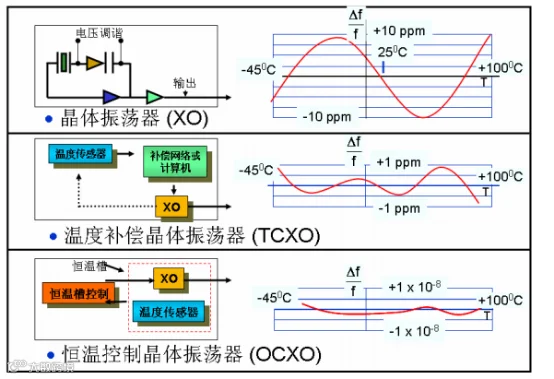

工业晶振内部由石英晶片、金银电极、气密封装基座构成，核心性能完全由晶片切割角度决定。主流 AT 切采用 35°15′斜切，温度曲线呈 S 形，25℃附近存在零温度系数拐点，-40℃~85℃全温区频偏可控，是消费电子、通用 MCU 最普及方案；BT 切为二次抛物线温漂，多用于低频工业场景；SC 切为应力补偿双旋转切型，可抵消封装、温变带来的机械应力，Q 值更高、相位噪声更优，是 OCXO 恒温高稳晶振专用方案，不过研磨、角度管控工艺复杂，制造成本大幅提升。
电路层面，行业统一采用四元件等效电路建模，串联支路 L₁、C₁、R₁对应晶片振动质量、弹性、内部损耗，并联 C₀代表电极寄生电容。以 25MHz AT 切 HC-49 封装晶振为例，动态电容仅数 fF、动态电感达十毫亨，极高 L/C 比值带来 3 万～10 万的超高品质因数 Q，谐振峰极窄，频率稳定度远超 RC、LC 振荡。电路存在串联谐振 fₛ与并联谐振 fₚ两个特征频点，二者差值为频率牵引区间，也是振荡电路负载电容设计的核心依据。
皮尔斯振荡器是量产最通用拓扑，依靠 CMOS 反相器提供 180° 相移，晶体在谐振区间呈现纯阻性补足剩余相位，满足巴克豪森起振准则。大量工程案例证明，负载电容匹配是频偏失控的首要诱因，负载电容越大，实际振荡频率越低，PCB 走线、焊盘带来 1~3pF 杂散电容不可忽略，仅 1pF 容差就会带来 ±30ppm 频率偏移，设计必须选用 NPO 零温漂陶瓷电容精准匹配规格书标称负载值。同时需要严格管控驱动功率，超额定励磁会加剧晶片老化、放大频漂，小型 SMD 晶振驱动功率普遍控制在 10~100μW 区间。
落地选型需要综合频率精度、ESR、老化率、封装、温区五大维度。传统 HC-49 插装成本低廉，3225/2520 小型贴片适配高密度 PCB；车规、军工设备优先选用 SC 切低老化晶振，普通蓝牙、工控设备选用经济型 AT 切即可。产线高频故障集中在四点：负载电容不匹配导致频偏超标、驱动功率过高加速老化、PCB 走线寄生干扰引发不起振、封装应力造成长期温漂，对应的优化方案也是硬件研发、量产测试的常规质控手段。
纵观整个产业链，晶体振荡看似微小无源器件，却串联材料物理、精密微加工、射频电路、可靠性工程多门学科。压电效应是底层根基，晶体切型决定温度稳定性，等效电路指导振荡拓扑设计，负载匹配把控最终频率精度。在后摩尔时代，5G 通信、卫星导航、车载 AI、高精度测量设备对时序稳定度要求持续抬升，吃透晶体振荡核心原理，是硬件工程师规避时序故障、优化系统可靠性的必备基础能力。
