花大价钱上的进口齿形垫，我们最后又换回了缠绕垫！

先说我们厂建设期用的垫片。

建设标准定得高，法兰基本都是 RF 突面法兰，垫片以进口品牌为主，用的是带对中环的齿形垫，填充层是柔性石墨，金属芯统一 321 材质。这套配置覆盖了全厂 90% 以上的场合，最高用到 454℃。

当时我们挺放心：建设期高标准，后续维护肯定省心；东西贵，性能应该更好，不容易漏。

结果运行下来，并不是那么回事。

一、贵的垫片，不一定好用

最明显的反例在蒸汽系统。蒸汽有一定温度，这里用的齿形垫却多次泄漏，用起来还不如便宜得多的石墨缠绕垫。

根子在于两类垫片的"性格"不同。齿形垫的压缩量和回弹量都小，密封主要靠表面覆盖层在微观层面的可逆变形。一旦温度、压力剧烈波动，或者法兰位移较大，刚性金属芯提供不了足够的弹性回弹，密封面比压就会迅速掉到临界值以下，急性泄漏就来了。

所以在热循环频繁的管线上，齿形垫反而比缠绕垫更危险。我们后来在这类工况基本改用缠绕垫。

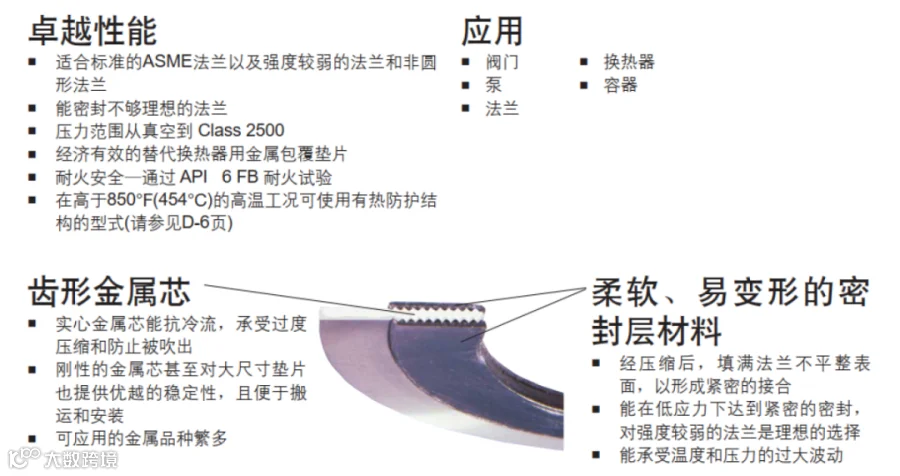

二、但大口径、难施工，齿形垫反而更稳

上面说的是中小口径、热循环多的场合。口径一大，结论会反过来。

当法兰到了 DN≥1000mm，金属缠绕垫因为缺少整体径向刚度，特别容易扭曲、散圈、失稳，安装时很难伺候。而整体成型的齿形垫有刚性骨架，几何完整性好，不易变形，还能在不平整或预紧力有限的法兰上压出很高的比压。

大型换热器的封头垫也是一样。齿形垫能方便地加工出带筋结构，缠绕垫很难做出稳定的带筋结构，尺寸太大一压就容易散架，所以换热器这类大设备还是齿形垫的天下。

三、齿形垫为什么能用更小的力矩

螺栓力矩取决于垫片建立初始密封所需的接触比压。缠绕垫要把整条金属带加非金属带一起压紧，预紧载荷自然大。

齿形垫加工了同心锯齿，和法兰面是微观上的同心线接触。接触面积小了，同样的轴向力压下来，齿尖局部压强就飙升，很容易让软密封层达到塑性流动的临界值。所以达到同等密封级别时，齿形垫要的螺栓预紧力矩往往比缠绕垫小。

这个特性有两个实在好处：一是降低法兰和螺栓应力，薄法兰不会被压翘；二是低载荷下也能长期保持密封，连接件的总体规格可以往下降。

我后来查了一些厂家公开的装配应力数据：在低中压工况下，齿形垫的最小推荐装配应力通常比缠绕垫可以低20%-30%。

四、缠绕垫容易散架，但性价比很高

我们厂以前有个同事，特别不待见缠绕垫，理由是它容易散架。散了不止漏，万一异物进工艺管道，还可能带出动设备事故。

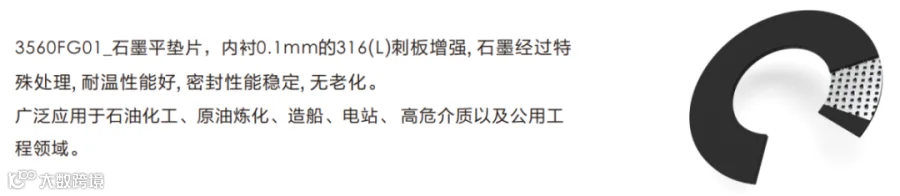

其实按法兰面形式选对缠绕垫，一般还是可靠性很高的。突面法兰（RF ）用带内外环的，凹凸面（M-FM）用带内环的，榫槽面（T-G）用基本型。最容易散架的是全平面（FF）用的 C 型，容易散架的原因是不带内环，垫片内侧没有限制，这才容易散。不过那一般是低压场合，这种场合我们用的是内嵌钢丝网的冲刺增强石墨垫来替代。

当然，像前面提到的，尺寸太大的缠绕垫也确实是容易散架的。

缠绕垫压缩量大、变形适应强，是应用最广、性价比也最高的垫片了。

两类垫片的力学表现，我做了个对比表格：

五、齿形垫能翻新？我们试过，最后放弃了

齿形垫贵，但它有个卖点：它是少数能修复再利用的垫片。理论上把石墨层清理掉，再盖上新的，就可以继续用，比买新的省。

我们也真试过——把用过的齿形垫收集起来，找厂家修复。

过程比想象中麻烦。先找原厂，人家根本不提供修复服务。换别的厂家做，说实话，修复后的垫片能不能靠得住，现场没法检测，柔性石墨有很多种，我们还不太懂，怕的是用到关键场合一旦漏了，可能得不偿失。而且价格还不便宜，基本是新齿形垫的三分之一，比直接买缠绕垫还贵。

修了两次，我们就算了，还是直接买缠绕垫吧。

六、非金属垫片到底能不能用

先说结论：可燃气体、高度或极度危害介质，普通非金属垫片（通常指PTFE、无石棉垫片等）基本不在考虑范围内。

我最早以为，以上场合禁非金属垫片是因为怕法兰处会积聚静电。后来查一些资料才搞清楚，真正的出发点不是导电，而是耐火安全。

打个比方：可燃气体管道一旦遇火，绝大多数非金属垫片在 300~600℃ 就熔融、分解或烧失，法兰之间瞬间拉开大缝，可燃气体直接喷射出来，火势极易扩大，甚至引爆附近设备。而带金属环的垫片，耐温更高，即使泄露，金属环还能靠螺栓限位，把喷射泄漏的速度压住，给疏散和扑救争取时间。

七、现场备几张板材，真香

以上说的是危险介质。对非可燃气体、非高度/极度危害介质的场合，我反而建议现场常备几张非金属垫片板材。

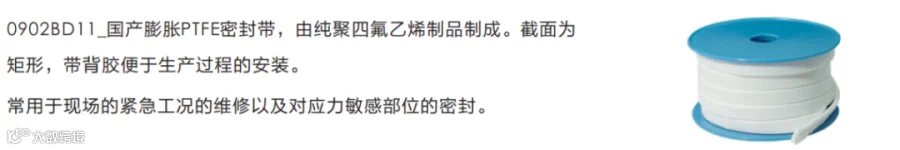

板材最大的好处是可任意裁剪，缺什么规格就剪什么规格。我们还备了膨体四氟带，连小型冷却器都能对付——比如压缩机油冷却器的水侧封头异形垫，循环水压力不高，按形状做垫子特别费劲，用膨体四氟带一圈一粘，省心得很。

说到底，选型看工况，不看出身

几年用下来，我们厂的垫片使用逻辑是这样的：

• 通用管线、热循环多的场合，默认缠绕垫；
• 大口径、换热器、低预紧载荷的法兰，优先齿形垫；
• 可燃气体、高度/极度危害介质，只用金属或带金属骨架的半金属垫片，普通非金属靠边；
• 非危险场合，常备板材和膨体四氟带，随用随剪。

贵的不一定好，便宜的也不一定差。齿形垫和缠绕垫没有谁压谁一头，只有谁更贴工况。把"看价格、看建设期标准"换成"看温度、压力、口径、介质和波动频率"，垫片的事就清楚多了。
