导语
在FPGA工程实践中，设计团队通常将“功能仿真通过”与“时序报告无违例”作为设计交付的重要指标。然而，从系统工程的严谨性来看，这两项基础指标并不足以全面评估设计的物理可靠性。
本文将以某大规模Zynq-7000通信产品的比特翻转事故为切入点，客观剖析跨时钟域（CDC）处理不当与约束过度松弛带来的深层隐患，并系统阐述第三方测试机构如何通过科学的验证方法论，在设计阶段构建多维度的风险防御体系。
01
案例回溯：
大规模部署中的确定性异常
某通信设备厂商基于Xilinx Zynq-7000系列（开发环境为Vivado 2013.4）研发了一款核心通信产品。在前期开发中，该设计的功能仿真覆盖了既定场景，基础时序分析报告显示Setup/Hold Time均满足要求，无违例记录。产品随后进入量产，现场部署规模达数万台。
在后续的运行周期内，终端陆续反馈出现数据包损坏现象。经过对故障样本的统计分析，技术团队发现了一个关键特征：在所有异常案例中，FPGA内部特定物理位置均发生了比特翻转。这种“偶发性但空间位置高度确定”的故障模式，排除了随机环境干扰的可能，明确指向了FPGA内部存在深层次的逻辑与时序架构缺陷。
02
现象剖析：
基础验证手段的边界局限
此案例的核心工程启示在于：我们需要客观认识常规开发验证手段的适用边界。本案中的隐患之所以能逃过前期检查，是因为常规手段在三个维度上存在天然的盲区：
1.微观代码层面的物理失真
行为级仿真主要验证逻辑功能的正确性，但往往难以精准模拟硅片底层的物理特性。例如，LUT组合逻辑在输入跳变时产生的微小毛刺，在理想化的仿真模型中几乎不会显现，导致不规范的异步复位代码缺陷被掩盖。
2. 中观跨域层面的穷举困境
对于跨时钟域（CDC）信号，仿真测试高度依赖于测试向量的覆盖率。在复杂设计中，面对海量的跨时钟域交互，有限的仿真激励根本无法遍历所有路径，导致大量缺乏有效隔离机制（如多级同步器、异步FIFO、握手协议等）的亚稳态风险成为“漏网之鱼”。
3. 宏观约束层面的机械执行
静态时序分析（STA）工具本质上是一个“计算器”而非“裁判”。只要约束文件在语法上被接受，工具就会机械地执行，它本身不具备判断约束意图是否违背物理常识的能力。如果设计者为了闭合时序而滥用了例外约束，STA工具只会输出“无违例”，从而成为错误约束的“背书者”。
03
现象剖析：
基础验证手段的边界局限
后期技术团队引入高版本工具进行深度的网表级审查，定位了四个相互叠加的缺陷，共同构成了此次异常的物理诱因：
1. 大规模不安全CDC架构
设计内存在约40000条跨时钟域路径缺乏规范的隔离机制。这些路径既未根据数据位宽和传输特性选用异步FIFO或握手协议进行安全隔离，也未采用基础的多级同步器进行亚稳态缓解。在缺乏有效跨域处理的情况下，信号极易进入亚稳态，导致下游逻辑采样到不确定的电平状态。
2. 组合逻辑驱动异步复位
部分触发器的异步复位端由LUT组合逻辑直接驱动。如前文所述，这种代码结构在物理层面上极易因毛刺引发非预期的局部复位行为，且恰好与发生翻转的寄存器位置重合。
3. 伪路径约束掩盖了复位释放时序
设计中对绝大部分复位信号施加了set_false_path约束以缓解时序压力。这导致时序分析工具完全绕过了对“复位释放”这一关键时序事件的检查，带来了状态机各寄存器脱离复位时序不一致的潜在风险。
4. 异步时钟组约束掩盖了真实路径违例
设计中错误地使用了set_clock_groups -asynchronous约束。移除该约束后复测发现，相关路径实际存在高达11级的逻辑级数，真实违例量达-5.8ns。该约束实质上掩盖了极其严重的物理延迟问题。
04
第三方测试：
多维工具链的系统性审查与工程价值定位
上述系统性风险，完全可以通过第三方测试机构在设计交付前进行有效拦截。本案例客观印证了一个工程事实：无违例不等于无风险，指标的达标不能替代架构的稳健。第三方测试机构的核心价值，在于提供独立于开发视角的系统化风险审查框架。我们跳出了单纯"实现功能、闭合时序"的单一维度，将验证深度拓展至微观的编码物理特性、中观的跨域拓扑架构、以及宏观的约束意图对齐。作为独立测试方，我们根据检查对象的物理特性，采用分层分类的专业方法进行深度剖析：
1. RTL代码规范与逻辑审查（关注微观结构）
我们结合GJB 9765和GJB 10157等国家军用标准构建专项规则集，通过以下标准化流程开展深度审查：
步骤一：规则集定制与自动化扫描。 利用专业代码审查工具（如vLinter等）对RTL代码进行深度的静态语义扫描，全面提取潜在的编码违规点。
步骤二：疑点过滤与物理特性映射。 对工具报出的海量告警进行分级分类过滤，精准定位出可能与底层物理特性（如毛刺产生、异步路径建立）相关的高危疑点。
步骤三：专家级代码意图研判。 由资深审查工程师对高危疑点进行人工代码级复核，研判代码逻辑意图与真实硬件物理特性的匹配度。

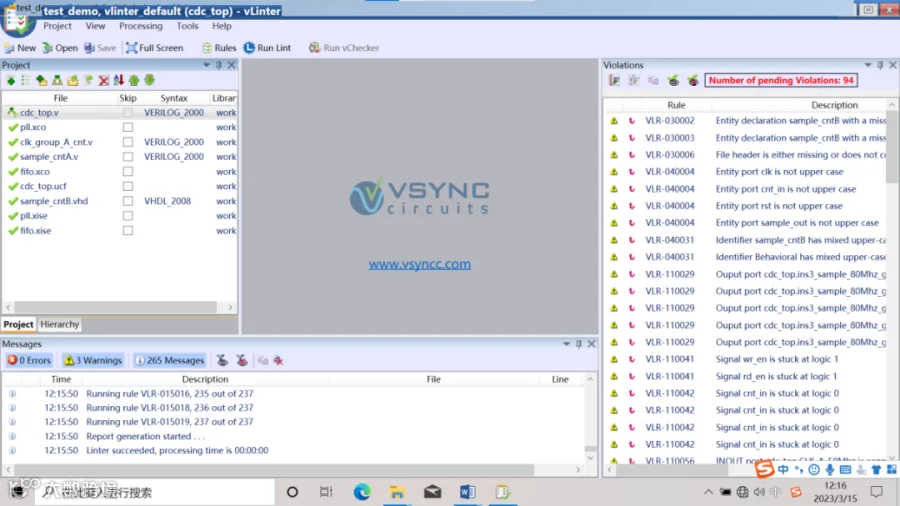

图4-1：vLinter代码审查结果截图
通过这种"工具扫盲区+专家判意图"的协同机制，能够有效识别并修正"组合逻辑驱动异步控制端"等高危编码结构，从源头上切断因毛刺导致误触发的物理路径，避免底层逻辑缺陷流入网表实现阶段。
工程价值
将高可靠性标准融入研发早期，通过“工具自动化排查+人工深度研判”的模式，弥补行为级仿真无法模拟硅片底层物理特性的短板，确保代码逻辑严格契合硬件物理特性，将微观层面的设计隐患消灭在RTL编码阶段
2. 时钟域分析/CDC检查（关注跨域拓扑）
我们不依赖仿真激励，采用专用的CDC静态分析工具（如vchecker工具），按以下流程进行全网表的结构化剖析：
步骤一：时钟域定义与拓扑构建。 首先定义设计的时钟域结构，构建完整的时钟域拓扑关系。
步骤二：跨时钟域路径自动识别。 工具自动扫描设计，穷举出所有跨时钟域的数据通路与控制通路。
步骤三：同步机制合规性检查。 精准识别未做同步处理、同步器级数不足、异步FIFO配置错误或握手协议不完整等结构性缺陷。
步骤四：违例结果输出与分析。 工具输出跨时钟域违例报告，由资深工程师进行最终分析和验证。

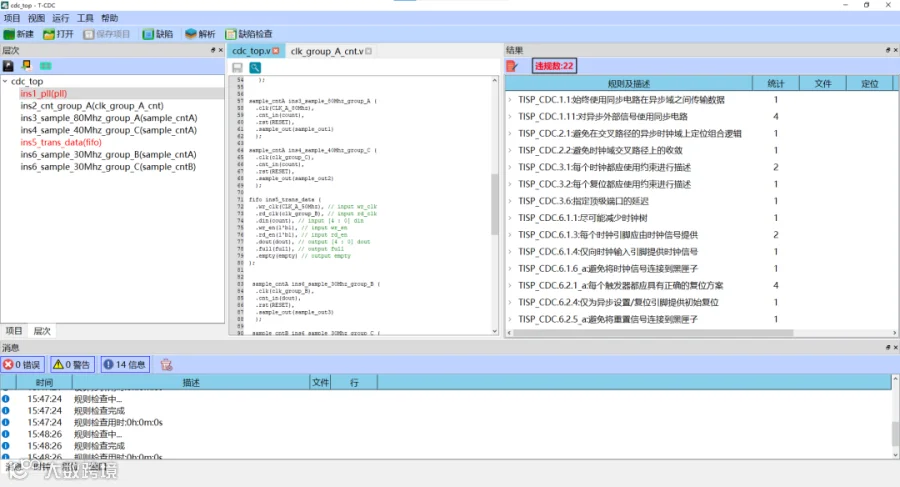

图4-2：tcdc CDC检查结果截图
通过对CDC架构的全面拆解与合规性检查，彻底阻断亚稳态在数据与控制链路中的传播路径，避免现场出现偶发性的数据错乱与状态机死锁。
工程价值
不依赖仿真激励，而是通过结构化算法穷举所有跨域路径。精准识别未做同步处理、异步FIFO配置错误或握手协议不完整等缺陷，实现亚稳态风险的量化评估。
3. 时序约束审查（关注约束意图合理性）
我们依托专业的约束质量检查平台，对SDC/XDC文件按以下流程实施深度审查：
步骤一：约束文件人工质量扫描。 资深时序专家对SDC/XDC文件进行人工审查，识别过度覆盖、逻辑矛盾、虚悬引脚及遗漏约束等问题，输出初始疑点清单。
步骤二：约束意图剥离与架构对齐。 基于疑点清单，结合设计的实际架构意图进行"约束剥离"，甄别出掩盖真实物理延迟的虚假约束或过度松弛约束。
步骤三：反向时序分析与交叉验证。 剥离不合理约束后，触发真实的时序分析流程，验证底层物理逻辑路径的实际收敛情况。

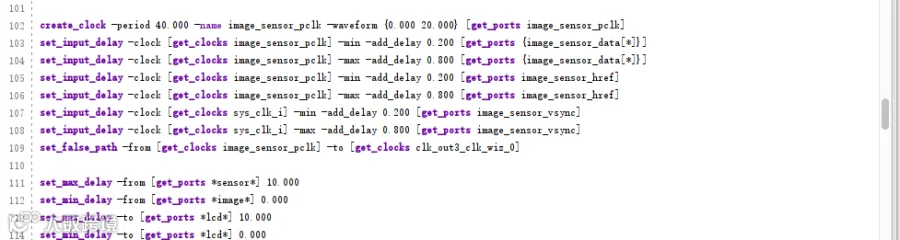

图4-3：Vivado时序约束截图
通过这种多维度的交叉验证机制，我们以科学的验证方法论替代经验主义的直觉判断，有效穿透常规分析的盲区，将深藏于设计底层的系统性风险提前剥离，为高可靠性产品的交付提供坚实的工程背书。
工程价值
有效刺破因过度松弛约束而制造的“假无违例”泡沫。通过多引擎交叉验证与专家经验研判，确保时序分析基石（约束文件）的绝对客观与准确，防止虚假的时序收敛掩盖极其严重的物理路径延迟问题。
05
结语
对于通信、工业控制、航空航天等对可靠性要求严苛的领域，FPGA设计的验证应当是一项严密的系统工程。
以科学的工具链穿透底层物理逻辑的迷雾，用严谨的方法论校准时序约束意图的偏差。将风险的识别节点从被动的“现场排查”前置到主动的“代码提交”，不仅是验证技术的升维，更是对高可靠性工程质量的敬畏。在复杂系统日益增多的今天，这种从源头构筑安全底座的能力，正是现代FPGA工程迈向零缺陷交付的必由之路。
文字作者：郜振全
