一、前言
在工程项目涵洞设计阶段，窨井洞口的挖方边坡线绘制、洞口盖板及钢筋的绘制，以及附加急流槽洞口的剖面可视化表达，是保证涵洞洞口设计合理、图纸完整精准的关键环节。传统设计中，窨井洞口边坡与盖板及钢筋需手动绘制、附加急流槽洞口剖面图同样是手动绘制，操作繁琐且容易出现疏漏，极大程度上影响涵洞设计效率。纬地涵洞能否实现窨井洞口和附加急流槽洞口的精细化设计与绘图？

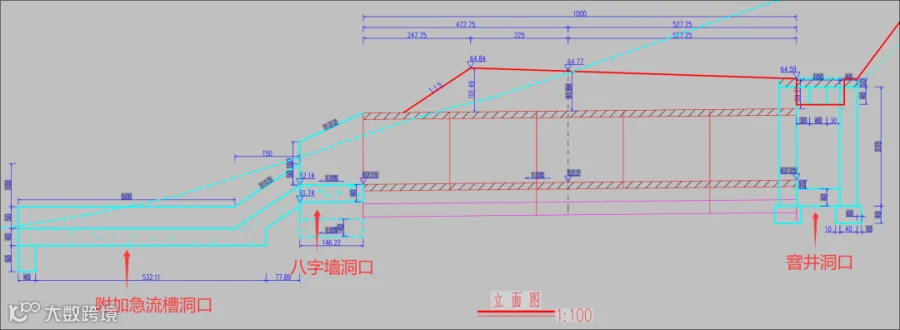

图1 涵洞立面设计图
其实，这一需求的核心在于实现涵洞洞口参数的智能化设置与图纸自动生成，而纬地涵洞设计系统V5.09版本的新增功能恰好针对性解决了这一设计痛点。该系统创新性新增窨井洞口挖方边坡线自动绘制及盖板设置和附加急流槽洞口剖面图绘制功能，无需手动绘制相关洞口细节图纸，即可快速完成窨井与附加急流槽洞口的精细化设计出图与工程量统计。接下来，我们将详细讲解这两个新增功能的操作方法，助力工程师们提升涵洞设计效率。
二、新增功能详解
2.1窨井洞口增加自动绘制挖方边坡线和盖板设置功能
该功能专为涵洞窨井洞口的精细化设计开发，可自动生成挖方边坡线，并支持盖板及钢筋参数的自定义设置，自动完成窨井洞口相关图纸绘制与工程量统计。
具体操作流程如下：首先，用户需在涵洞设计模块中将洞口形式设置为窨井；随后在窨井参数设置对话框中勾选设置盖板命令，如图2所示，即可对盖板基本参数、钢筋基本参数、路向钢筋与轴向钢筋进行具体参数设置，如图3所示；最后，生成涵洞布置图，即可浏览窨井洞口的平立面图、洞口侧面图、盖板钢筋平面图以及盖板工程数量表。

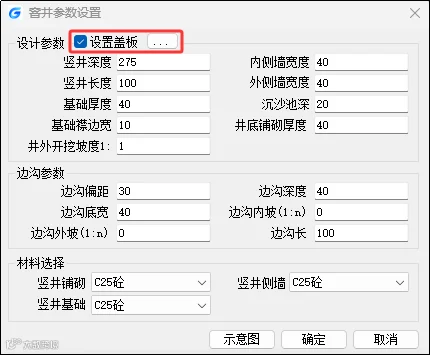

图2 窨井盖板参数设置界面

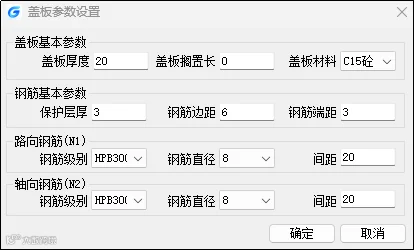

图3 窨井洞口盖板钢筋设置
详细操作过程，请浏览如下视频演示。
2.2附加急流槽洞口增加剖面图绘制功能
该功能实现了附加急流槽洞口剖面图的绘制，无需用户手动绘制其剖面图了，可快速完成急流槽剖面图纸绘制。
具体操作流程为：首先，在涵洞基本参数设置对话框中勾选左附加洞口，如下图4所示，在调出附加洞口设置对话框，添加附加的出口急流槽洞口，勾选绘制横断面图选项，用户在这里也可以通过双击鼠标的方式对附加的出口急流槽洞口进行急流槽高度、槽壁厚度以及槽底铺砌厚度等设计参数进行设置，如图5所示，最后，点选确定后，执行绘制布置图操作，即可完成附加出口急流槽洞口剖面图的绘制。如图6所示。

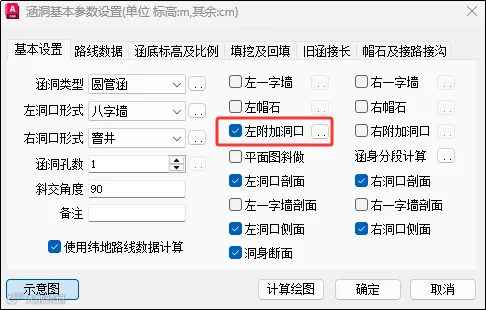

图4 涵洞基本参数设置对话框截图

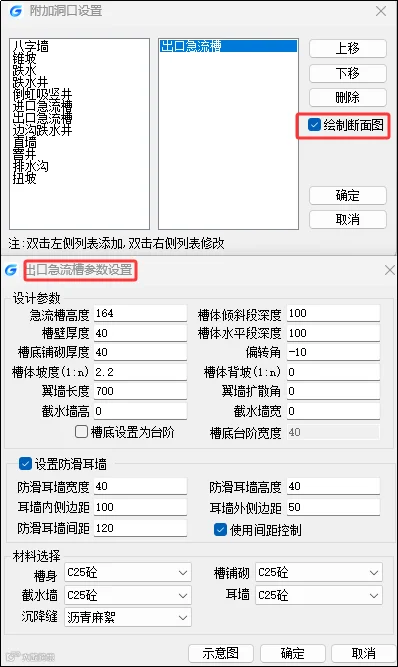

图5 附加出口急流槽参数设置截图

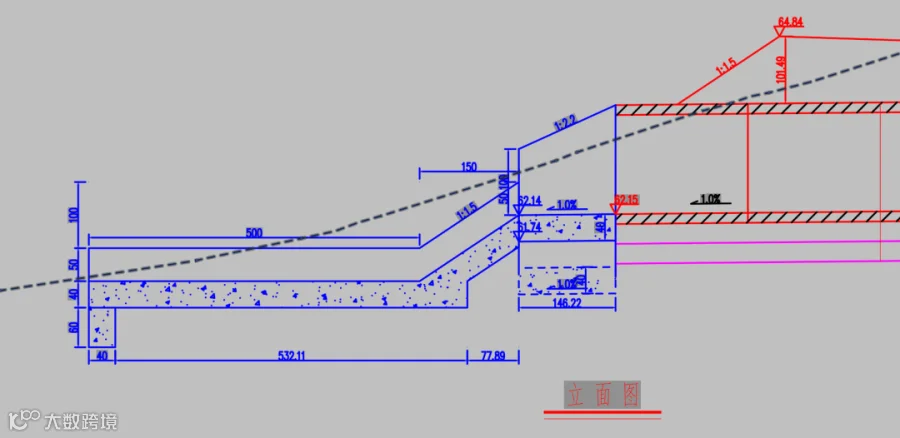

图6 附加出口急流槽洞口剖面图
详细操作过程，请浏览如下视频演示。
三、小结
通过合理使用纬地涵洞设计系统新增的窨井洞口自动绘制挖方边坡线及盖板设置和附加急流槽剖面图绘制功能，工程师们能够高效完成涵洞洞口的精细化设计与图纸自动出图，有效减少了手动绘图和工程量统计工作。这两个功能的实现，让涵洞窨井洞口、附加急流槽洞口从参数设置到图纸生成形成完整流程，大幅度提高了涵洞的设计效率。
建议工程师们在实际项目的涵洞设计中积极使用这两个功能，充分发挥其高效、精准、便捷的技术优势，进一步提升涵洞设计图纸质量与设计效率。
