前言
随着高阶智驾快速普及，激光雷达已经从测试车专属设备，成为10万级家用车的标配传感器。很多人听过机械式、半固态、纯固态，也分不清ToF、FMCW两种测距逻辑，市面上各类路线名词杂乱，本文从底层原理、硬件扫描结构、路线优劣、量产现状、未来趋势五个维度完整梳理，一次性讲透激光雷达完整技术体系。
一、激光雷达基础定义与核心工作逻辑
LiDAR全称激光探测与测距（Light Detection And Ranging），属于主动光学传感器，原理类似蝙蝠回声定位，以激光为介质测量环境三维空间信息。

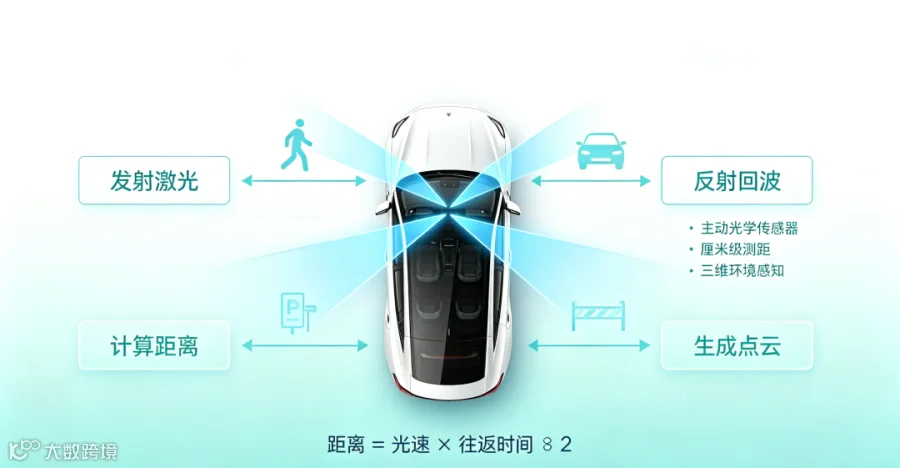

完整工作流程分为四步：
发射单元向外发射激光光束；
激光碰撞车辆、行人、路牌、护栏等物体后产生反射；
接收单元捕捉回波信号，同步记录光束发射角度；
芯片通过测距算法计算目标距离，结合角度生成带X/Y/Z坐标、反射率的三维点云。
核心优势对比摄像头、毫米波雷达：
摄像头：二维成像，依赖光照，需要算法估算深度，暗光、逆光易失效；
毫米波雷达：测速稳定，但空间分辨率低，无法识别障碍物轮廓；
激光雷达：直接物理测距，厘米级精度，昼夜稳定输出三维轮廓，是高阶智驾感知核心补充。
1.1 整机四大核心硬件模块
发射系统：激光器、发射光学透镜，主流波长分为905nm、1550nm；
905nm：硅基器件，成本更低，人眼安全功率上限低，常规探测150-200米；
1550nm：光纤激光，安全功率更高，最远探测300米以上，高速场景优势明显，接收芯片成本更高。
扫描系统：决定光束覆盖范围，也是区分机械/半固态/固态雷达的核心部件；
接收系统：APD、SPAD、SiPM光电探测器，捕捉微弱反射激光；
信号处理单元：TDC计时芯片、FPGA点云处理器，完成测距运算与数据输出。

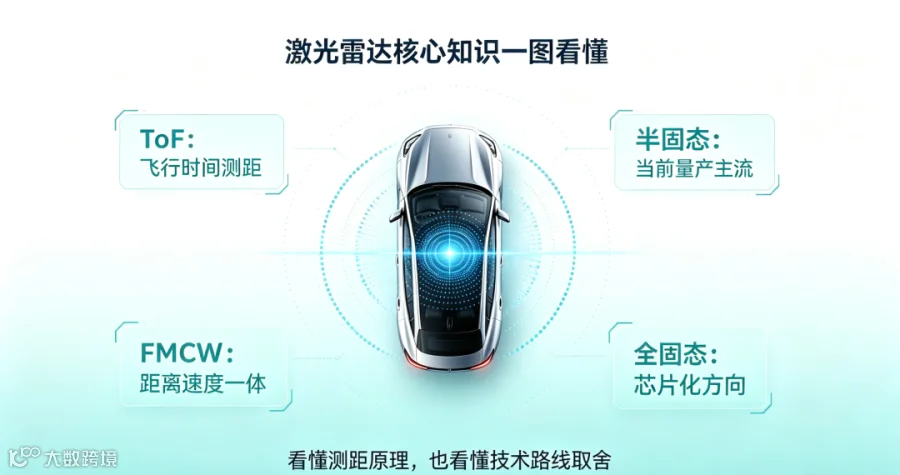

二、两大底层测距原理：ToF与FMCW（所有雷达的底层根基）
所有激光雷达无论扫描结构如何，测距方式只有两大技术分支，也是区分产品代际的关键。
2.1 ToF 飞行时间法（当前量产绝对主流）
全称Time-of-Flight，依靠激光往返时间差计算距离，公式：距离d = 光速c × 往返时间Δt ÷ 2。
细分两类：
dToF 直接飞行时间
发射纳秒级窄激光脉冲，TDC芯片直接记录脉冲发射与回波到达的时间。
优点：技术成熟、成本可控、远距离探测稳定，市面半固态、机械式雷达全部采用该方案；
缺点：容易受阳光、其他车辆激光雷达串扰，单次测量仅能获取距离，无法直接测目标速度。
iToF 间接飞行时间
发射连续调制光波，通过发射光与反射光的相位差换算距离，多用于短距Flash固态补盲雷达。
短板：多路径反射干扰严重，远距离精度衰减明显，极少用于前向主雷达。
2.2 FMCW 调频连续波（下一代主流技术方向）
发射频率持续线性变化的连续激光，将反射光与本地参考光做光学干涉，通过频率差同时算出距离+目标径向速度，自带多普勒测速能力。
优势：
天然抗阳光、抗其他激光雷达干扰，信噪比极高；
一次测量同步获取距离、速度四维感知数据，适配高速、复杂城区路况；
短板：需要窄线宽激光器、高精度平衡探测器，硬件成本、研发门槛更高，目前仅有少量车企试点量产。

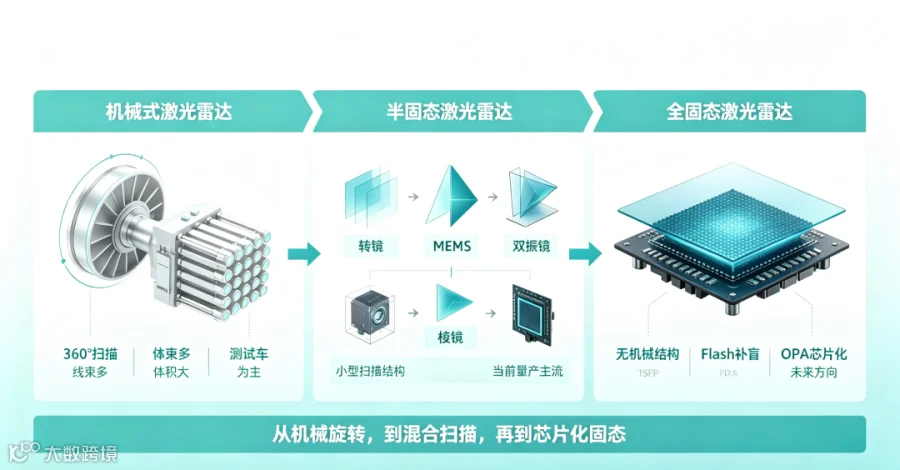

三、按扫描结构划分：机械式→半固态→全固态完整路线对比
行业最通用分类标准，核心差异是内部是否存在大范围机械运动部件，直接决定体积、寿命、车规适配能力、量产成本。
3.1 机械式激光雷达（初代方案，测试车专用）
原理
电机带动整套发射、接收模组整体360°旋转，实现水平全景扫描，垂直依靠多层收发通道实现多线束覆盖（16/32/64/128线）。
代表产品与企业
Velodyne HDL系列、早期自动驾驶测绘设备，Waymo初代Robotaxi标配。
优缺点
优点：360°无死角视野、点云均匀、探测距离远、技术成熟；
缺点：体积巨大、精密旋转轴承易磨损，车载震动环境寿命短，装配调试复杂，单台成本数万，无法满足乘用车8年车规寿命要求。
现状
乘用车前装市场已基本淘汰，仅用于Robotaxi、高精度地图测绘、矿区特种车辆。
3.2 半固态（混合固态）激光雷达（当前乘用车量产主流）
核心设计：收发模组固定不动，仅依靠小型光学部件微动偏转激光束，大幅减少运动机构，平衡性能、体积、成本、可靠性，国内装车占比超90%。细分三大子路线：
转镜式方案
原理：单块大尺寸反射镜小幅往复旋转，偏转激光完成前向视场扫描；
代表：禾赛AT系列；
优势：垂直线束多、点云稠密、远距离探测稳定，高速场景适配强。MEMS微振镜方案
原理：硅基微米级微型镜面高频震动，二维偏转光束；
代表：速腾聚创、华为905nm雷达；
优势：微型运动部件，整机体积最小，易于隐藏于车灯、格栅，量产降本空间大；
短板：振镜工艺良率约束，大视场下点云均匀度略低于转镜。双棱镜（光楔）方案
原理：两组旋转棱镜折射激光实现扫描，少量收发通道即可等效高线束效果；
代表：大疆览沃Livox；
优势：硬件通道数量少，成本优势明显；
短板：点云存在非线性分布，边缘视场密度下降。
半固态通用特点
视场多为前向120°左右，无法360°全景，整车需要多颗雷达搭配补盲；
运动部件极少，抗震、温度适应性达标车规，平均无故障时长满足8年乘用车标准；
价格下探至千元级别，10万-30万家用车大规模搭载。
3.3 全固态激光雷达（未来终极路线，分两条技术分支）
完全取消任何机械运动部件，纯电子调控光束，理论寿命最长、体积最小，目前处于小规模试点阶段。
Flash泛光面阵雷达
原理：一次性发射整片激光覆盖全部视场，类似相机快门，SPAD面阵芯片同步接收所有反射光，瞬间生成深度图像。
优势：无任何运动结构、响应速度极快、成本极低，适合车身四周短距补盲；
短板：单次激光能量分散，有效探测距离仅30-50米，无法作为车前主雷达。OPA光学相控阵雷达
原理：通过芯片阵列调控各路激光相位差，电子束控扫描，类似5G毫米波波束赋形，无任何机械结构。
优势：芯片级集成，体积可做到摄像头大小，视场可软件动态调节；
短板：工艺难度极高，存在旁瓣光斑干扰、温度漂移问题，全球暂无大规模量产乘用车方案，属于中长期技术路线。
四、波长、线束、FOV：看懂激光雷达关键参数
线束：早期机械式分16/32/64/128线；半固态不再硬性分线束，以等效点云密度衡量，高线束对应垂直障碍物识别能力更强；
视场FOV：水平视场决定横向覆盖宽度，垂直视场影响上下坡道、低矮障碍物识别；
测距指标：行业标准为对10%低反射率黑色车辆的最远探测距离，高速车型普遍要求≥200米；
车规等级：工作温度-40℃~85℃、抗振动、防水防尘、8年使用寿命，是区分车载与工业雷达的核心门槛。
五、车载市场落地现状：国内厂商主导格局
2025年国内车载激光雷达装车量突破330万台，国内企业占据全球乘用车市场90%以上份额：
禾赛科技：转镜式ToF方案，高端车型配套量领先；
华为：MEMS 905nm雷达+自研FMCW研发双线布局；
速腾聚创：MEMS路线，覆盖10-20万主流家用车型；
大疆览沃：双棱镜方案，小鹏等品牌配套；
图达通：1550nm远距离光纤激光雷达，主打高端车型高速感知。
路线落地节奏总结：
短期（1-3年）：半固态ToF持续作为乘用车主力；
中期（3-5年）：FMCW半固态逐步渗透高端车型；
长期（5年以上）：Flash补盲雷达全覆盖，OPA全固态成熟后逐步替代前向主雷达。
六、激光雷达与整车感知系统搭配逻辑
量产车型常规两套搭配方案：
单颗前向半固态主雷达：布置于车顶、中网，负责150-300米远距离高速感知，车身四角搭配Flash固态雷达做30米内近距离补盲；
多雷达分布式方案：前后左右四颗半固态，实现整车全方位中远距离三维感知，适配无图L3城区自动驾驶。
同时激光雷达与摄像头、毫米波雷达做多传感器融合：激光负责三维轮廓测距，摄像头识别红绿灯、车道线、交通标识，毫米波雷达稳定测速，三者互补消除单一传感器缺陷。
七、全文总结
底层测距分两大路线：ToF成熟量产、FMCW是下一代技术方向；
扫描结构三代演进：机械式（淘汰）→半固态（当下主流）→全固态（未来）；
半固态细分转镜、MEMS、棱镜三类，分别适配不同车型成本与性能需求；
全固态分为Flash补盲、OPA主雷达两条路线，目前均未大规模前装；
行业趋势：芯片化、1550nm远距离、FMCW测速一体化、无机械固态化是长期发展方向。
