导读:半导体封装是芯片制造的后道工序,指将前道晶圆制造工序后的晶圆片进行切割、加工为独立芯片的过程,承担着芯片功能输

半导体封装是芯片制造的后道工序,指将前道晶圆制造工序后的晶圆片进行切割、加工为独立芯片的过程,承担着芯片功能输出与性能保障的核心作用。半导体封装分为传统封装和先进封装,其最大区别在于芯片与外部系统的电连接方式。传统封装以引线框架型封装为主,功能主要在于保护芯片、提供连接;先进封装省去引线而改用传输更快的凸块或中间层,相较于传统封装具有小型化、轻薄化、高密度、低功耗和功能融合等优点。

▼图表1:先进封装与传统封装对比

维度

先进封装

传统封装

工艺

先将晶圆封装,再进行切割的工艺,将多种芯片集成在一个系统内,以系统性能的提升为目标。

先将原片切割成单个芯片,再进行封装的工艺,主要目的是保护芯片、提供与外部电路连接。

互连密度

极高(100-1000+ 引脚 /mm)

低(1-10 引脚 /mm)

信号速度

超高频(数十GHz+)

低频/ 中频(<1GHz)

体积/ 厚度

极小(CSP/WLP:封装≈芯片尺寸)

大,封装面积>> 芯片面积

散热能力

优异(垂直通道/ 金属直连)

一般,依赖表面散热

制造成本

高,设备与工艺复杂度高

低,设备投资小

良率/ 风险

中- 低,堆叠与 TSV 风险高

高,技术成熟

优/缺点

优点:尺寸小、性能高且更丰富;

缺点:技术复杂、制造难度大,生产成本高

优点:技术成熟可靠、成本较低;

缺点:体积较大,电性能及热性能有限,无法满足高端应用需求

典型应用

AI 芯片、HBM、高端CPU/GPU

MCU、电源 IC、模拟芯片等


产业环境

全球产业现状:全球半导体产业转移背景下,封测产能已逐步由欧美地区转至中国台湾、中国大陆、新加坡、马来西亚等亚洲新兴市场地区,形成中国台湾、中国大陆、美国三足鼎立局面,呈现区域化与全球化并存趋势。中国台湾凭借完整供应链体系,通过3DICAMA联盟进一步巩固其先进封装枢纽地位;美国通过《芯片与科学法案》投入约25亿美元支持先进封装,推动安靠等企业在亚利桑那州建设先进封测园区;中国大陆长电科技、通富微电等龙头企业通过技术突破和产能扩张,正快速融入全球先进封装生态。

中国产业现状:中国大陆在半导体产业链环节的封装及封装设备领域已具备较强国际竞争力。根据芯思想研究院统计,2025年全球前十大封测企业中,前三大企业的市场份额合计占比超50%,中国大陆、中国台湾企业分别有5家、3家,台湾日月光(ASE)以全球市场26.1%的市场份额稳居第一;美国安靠(Amkor)占比14.3%、排名第二;中国大陆长电科技位居第三。

▼图表2:全球前十大OSTA(委外封装测试企业)企业排名

排名

公司名称

国家/地区

2025年市占率

1

日月光

中国台湾

26.1%

2

安靠科技

美国

14.3%

3

长电科技

中国大陆

12.2%

4

通富微电

中国大陆

8.3%

5

华天科技

中国大陆

5.2%

6

力成科技

中国台湾

5.0%

7

智路封测

中国大陆

5.0%

8

京元电子

中国台湾

2.3%

9

韩亚微

韩国

2.2%

10

盛合晶微

中国大陆

2.0%


政策导向

国家层面:“十五五” 规划纲要将先进封装(2.5D/3D、Chiplet、SiP、WLCSP、FCBGA)列为半导体产业链关键突破方向、新质生产力核心领域,明确到2030 年先进封装占比超 55%、封测自主可控能力显著提升。国家发展改革委等部门《关于做好2026年享受税收优惠政策的集成电路企业或项目、软件企业清单制定工作的通知》(发改高技〔2026〕487号)对国家鼓励的集封测企业,自获利年度起给予“五免五减半”、进口免税,研发费用税前加计扣除120%的最强税收政策。明确国家集成电路产业投资基金重点投向先进封装、Chiplet、2.5D/3D、封测装备与材料国产化;国家科技重大专项(02 专项)、重点研发计划持续支持Fan-out、TSV、CoWoS、系统级 SiP、高密度互联等先进封装技术研发,突出半导体封装技术导向与国家主攻发展领域。

重点省市:各省市积极响应国家战略,出台半导体封测行业发展规划及专项扶持政策,支持行业稳定发展。


市场规模

全球市场:根据Yole统计,2025年全球封测行业市场规模达1108亿美元,同比增长9.2%,较2020年的547亿美元,五年复合增长率约15.2%,预计2026-2030年,全球集成电路封测市场将保持6%左右的复合增速持续增长,到2030年将超过1450亿美元。先进封装占比逐年提升, 2025年全球先进封装市场规模达569亿美元,同比增长9.6%,占比首次超过传统封装,达51.4%,标志着全球封装技术正式进入先进封装主导时代,预计2026-2030年,全球先进封装市场将保持 10%的复合增速,到2030年达到915亿美元。

中国市场:根据中国半导体行业协会统计,2025年中国大陆集成电路封测市场达到3533.9亿元,同比增长6.5%,较2020年的2509.5亿元,五年复合增长率约7.1%,预计2026-2030年,国内集成电路封测市场将保持6%的复合增速,到2030年达到4729.2亿元。但从业务结构看,中国大陆封测市场仍主要以传统封装为主,2025年中国大陆先进封装占封测市场的比重只有约17.3%,约606.9亿元,预计随着领先企业在先进封装领域的持续投入,以及下游应用对先进封装需求的增长,2026-2030年我国先进封装市场将保持 12%的复合增速,预计到2030年增长至1070亿元。


产业链分析

半导体先进封装产业链由上游封装材料与设备,中游封装制造与测试,以及下游终端应用领域构成,形成从材料设备到集成制造再到场景应用的完整闭环。

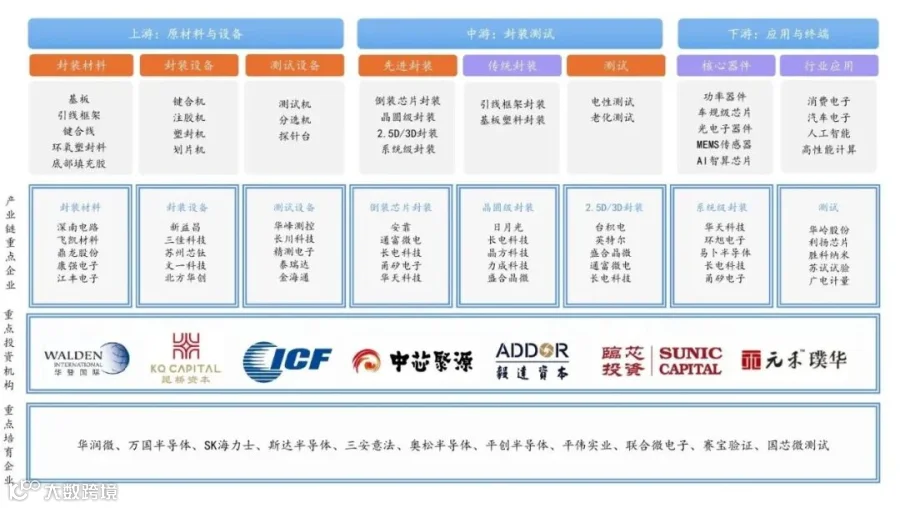

▼图表3:重庆半导体先进封装产业链图谱

上游原材料与设备

关键材料包括封装基板、引线框架、键合丝、塑封材料、粘晶等;封装测试设备主要包括晶圆减薄机、贴片机、检核封装设备、塑封设备、钻孔机等封装设备,测试机、分选机、探针台、自动光学检测(AOI)等测试设备。当前,中国大陆企业通过技术攻关和产能扩张,正在电镀设备、清洗设备等细分领域逐渐实现国产替代,但在高端材料、设备领域仍存在明显的卡脖子问题,国产替代需求迫切。

▼图表4:重庆半导体先进封装产业链图谱

企业名称

所在地

核心定位

主要方向

IC载板

<20%

揖斐电、京瓷、新光电气、新兴电子、景硕、南亚电路板

深南电路、兴森科技、崇达技术、珠海越亚、博敏电子、和美精艺

环氧塑封料

<20%

住友电工、力森诺科、日立化成、京瓷电子、信越化学、金刚化工

华海诚科、飞凯材料、中科科华、衡所华威、创达新材、凯华材料、中鹏电子

球形硅微粉

<15%

龙森、电化、新日铁、雅都玛

联瑞新材、壹石通、华飞电子、锦艺新材、益新科技、中腾材料、晶盛源

电镀液

<20%

麦德美、杜邦、乐思化学、阿托科技、日本田中

上海新阳、艾森股份、安集科技、创智芯联、天承科技

PSPI

<20%

东丽、富士胶片、艾曲迪微

鼎龙股份、艾森股份、奥莱德、强力新材

临时键合胶

<10%

3M、Brewer Sciences、杜邦、陶氏化学、TOK

鼎龙股份、飞凯材料、深圳化讯


中游封装与测试

封装是指将集成电路与引脚相连接以达到连接电信号的目的,并使用塑料、金属、陶瓷、玻璃等材料制作外壳保护集成电路免受外部环境的损伤;测试包括进入封装前的晶圆测试(CP)和封装完成后的成品测试(FT),目的是将有结构缺陷以及功能、性能不符合要求的芯片筛选出来。后摩尔时代,FC、WLCSP、2.5D/3D等先进封装将成为行业主流,先进封装的价值量显著高于传统封装,可达到传统封装的 10 倍以上,部分类别产品的价格甚至能达到传统封装的百倍以上。

下游应用终端

主要集中在AI/高性能计算(核心增长)、消费电子(基本盘)、汽车电子(高增长)、通信/光互联(高带宽刚需)、工业/医疗(高可靠场景)等领域,核心是用 2.5D/3D、Chiplet、SiP、FOWLP 等方案解决带宽、散热、体积、功耗与可靠性问题。


全国布局

中国大陆先进封装行业形成以“‌长三角为核心、珠三角为强翼、中西部特色化发展‌”的分布格局,三大区域集聚了全国超 80% 的先进封装产能。

长三角(产值占比50%):国内先进封装核心集聚区,强化技术壁垒,主攻 HBM、混合键合、Chiplet 异构集成,形成全产业链闭环,巩固全球竞争力;珠三角(产值占比30%):深化 “封装+应用” 协同,聚焦 AIoT、汽车电子、先进制造,提升 SiP/FOWLP 规模化能力,功率封装优势突出,产业生态活跃;中西部(产值占比15%):承接东部产能转移,成本优势显著,聚焦存储、功率、车规级封装领域,依托成本与政策优势,打造特色化先进封装基地。大陆先进封装上市企业以长电科技、通富微电、华天科技为第一梯队,另有晶方科技、甬矽电子、盛合晶微等细分龙头。

▼图表5:中国大陆先进封装重点上市企业

企业名称

所在地

核心定位

主要方向

长电科技

江苏

国内封测第一、全球第三,全能型龙头

XDFOI 芯粒、2.5D/3D、FCBGA、HBM、SiP;覆盖算力、存储、射频、功率器件

通富微电

江苏

国内第二、全球第四,高性能计算封测标杆

Chiplet、2.5D/3D、HBM、FC-BGA、车规 SiP;主打 AI 芯片、服务器、汽车电子

华天科技

甘肃

国内第三,车规+ 存储封装优势突出

Fan-out、TSV、3D 堆叠、2.5D、FC、SiP;侧重消费电子、汽车、存储、通讯

晶方科技

江苏

全球WLCSP/TSV 细分龙头,图像传感器封装领跑

晶圆级封装(WLCSP)、TSV、Fan-out;聚焦光学传感器、MEMS

甬矽电子

浙江

科创板新锐,FC-BGA/SiP 高成长标的

FC-BGA、FC-CSP、SiP、Fan-out;布局 AIoT、网络通讯、功率器件

盛合晶微

江苏

2.5D 硅中介层 + HBM 国内稀缺龙头,专攻高端 AI 封装

12 英寸硅中介层、2.5D/3D、HBM、Chiplet、高端芯片测试


资本动向

中国大陆先进封装正处于行业高景气、资本高投入期,投资参与主体以国家大基金、头部封测厂商、产业资本、VC/PE为主,资本沿产业链深度渗透,高度集中于2.5D/3D、HBM、Chiplet、FC-BGA高壁垒赛道,倒逼技术迭代,加速突破“卡脖子”环节。

国家大基金三期规模超3000 亿元,30% 资金(约 900 亿元)投向封装上游设备材料环节,重点支持 ABF 载板、硅中介层、环氧塑封料等。地方国资百亿级基金配套,扶持本地龙头扩产,资金向头部封测厂商长电、通富、华天、盛合晶微集中(CR4超80%),单项目投资达数十亿级别,行业进入寡头阶段。VC/PE机构密集投资2.5D/3D、SiP、FOWLP初创企业。跨界整合加速,AI芯片(华为、寒武纪)、IDM、设备商(中微、北方华创)通过股权投资绑定封测厂,构建垂直协同,形成设计、封测、应用闭环。2026年1–5月已公告、具明确金额与节点的国内先进封测重大投资‌,均围绕‌AI算力、HBM、Chiplet、2.5D/3D封装‌等关键赛道。

▼图表6:国内先进封测重点企业近期投资动态

企业名称

公告/开工时间

金额(亿元)

核心投向

长电科技

2026-04

(披露)

100

(全年固投)

2.5D/3D、HBM、Chiplet

通富微电

2026-04-17

91

(总投资)

AI/服务器/FCBGA/车载/晶圆级

华天科技

2026-05-22

30

(自筹)

存储先进封测(AI / 服务器)

上海易卜

2026-01-22

(开工)

36

(总投资)

2.5D/3D、高速高密、CPO 封装

盛合晶微

2026-03

(上市)

50.28

(IPO)

2.5D/3D、三维集成、HBM

华封集芯

2026-02/04

3(A 轮)

+23(贷款)

2.5D/3D、FC-BGA、混合键合

(信息来源:重庆现代产业研究院)
