在期刊文章常用到的基础图形中，热图、柱形图、折线图、韦恩图全都榜上有名。虽然基础，也还是有不少样式与变形，比如韦恩图，轻松就能在高分文章中找到多种不同的类型：
本期就基于OmicShare平台的动态韦恩图工具绘制同款文献案例图，与大家共赏这些不同韦恩图样式。

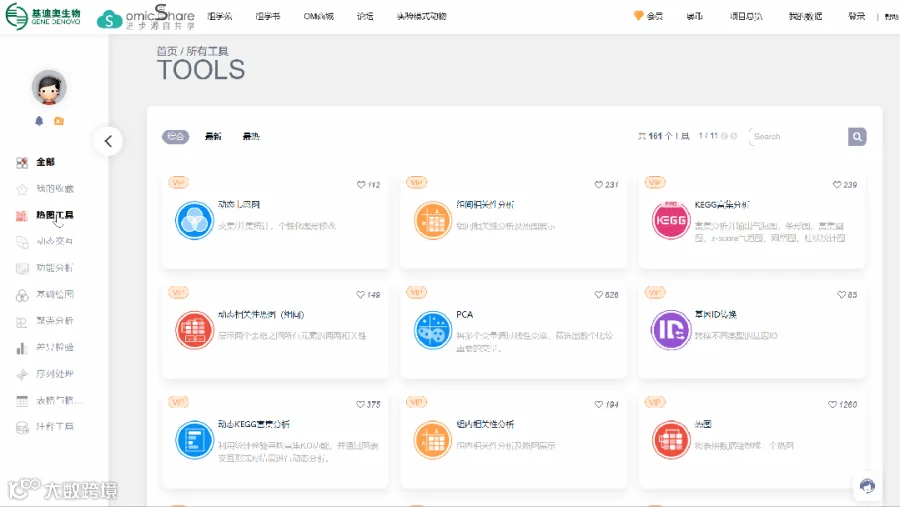

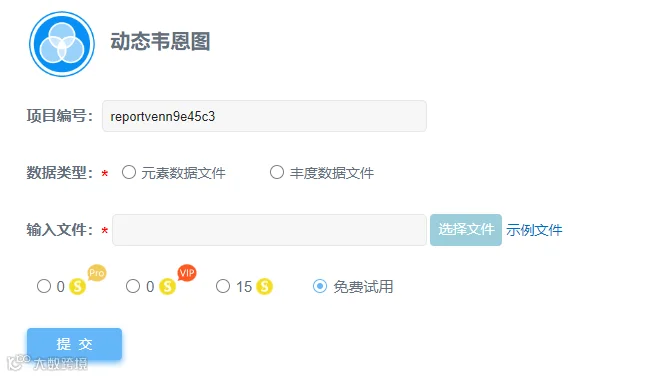

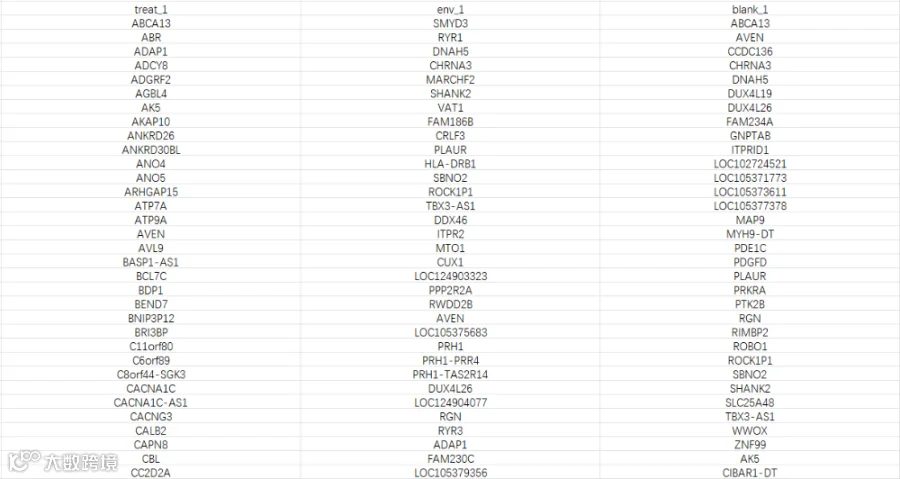

使用到的示例文件为三组不同处理的基因集，选择“元素数据”类型提交任务。
随后跳转至动态调整界面，待任务完成即可开始对多种参数进行调整。

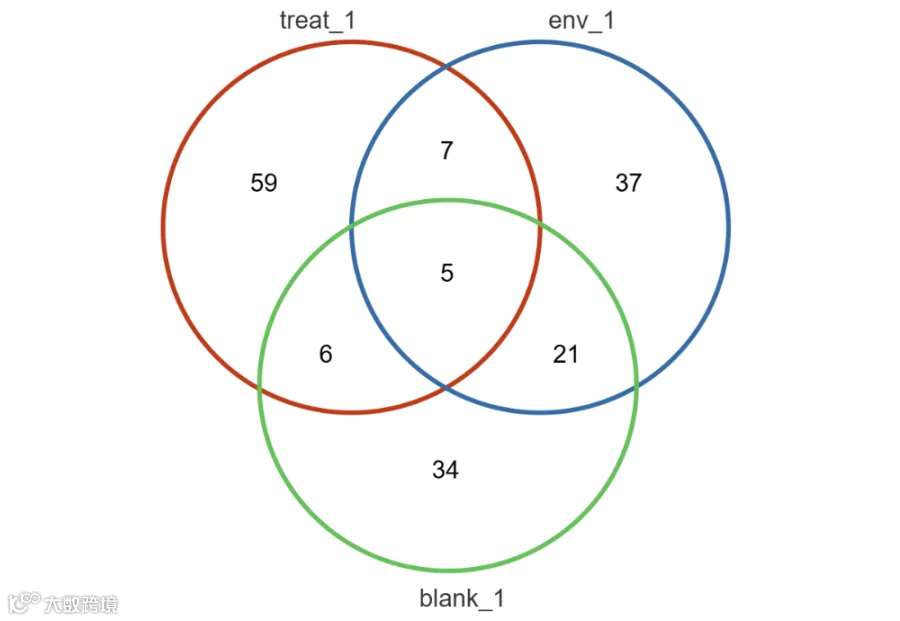

既有描边又有填充颜色的韦恩图样式，看起来最为普通，在高分文章中使用率却不低。
Microbiome. 2026（IF 14.9）fig.4

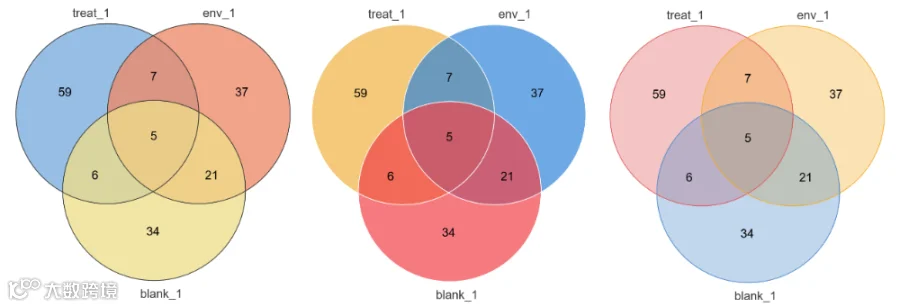

使用OmicShare动态韦恩图工具还可以在“描边模式-描边颜色”切换描边颜色，黑色、白色或跟随填充颜色的描边，都是不错的选择。
Cell Death Dis. 2025（IF 12.2）fig.2
韦恩图显示了从OPLS-DA分析（VIP > 1）、倍数变化分析（| logFC | > 2）和T检验（P < 0.05）获得的差异代谢物的交集
调整图形参数将描边粗细改为0（去掉描边），调低不透明度，就得到了同款：
有去掉描边的韦恩图，当然就有去掉填充色只有描边的韦恩图：

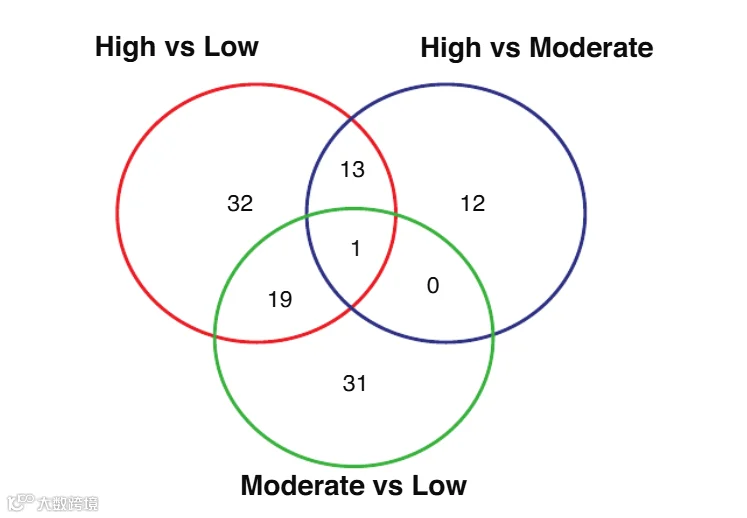

韦恩图显示各组间差异代谢物的交集，三次比较中只有一种代谢物是相同的。

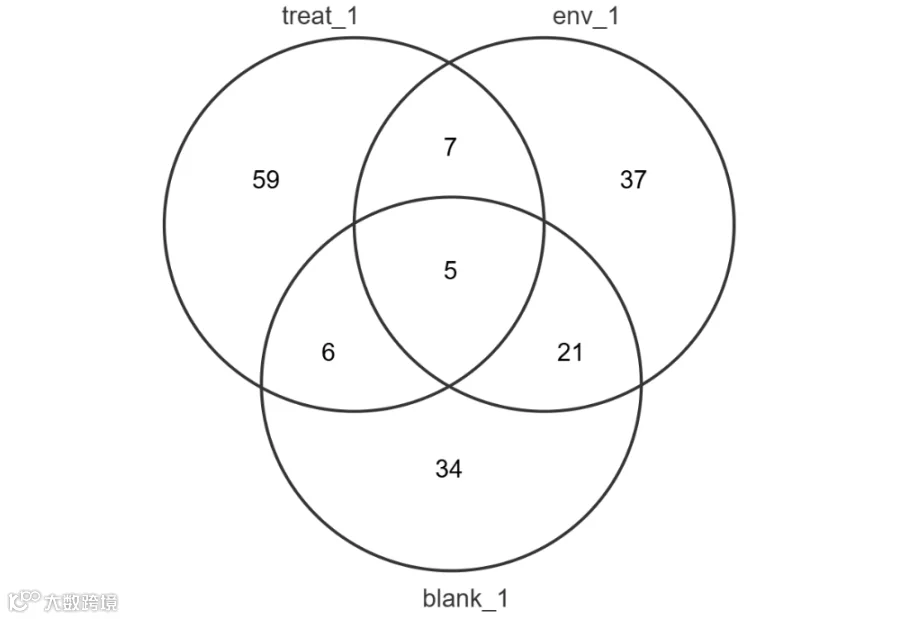

将填充色的不透明度调为0，描边模式改为圈内一致，加粗描边粗细，清清爽爽的无填充色韦恩图就复现出来啦。
部分有黑白印刷要求的期刊杂志，投稿时就需要注意图片使用黑白色或使灰度值对比更明显，此时在无填充韦恩图的基础上将描边改为黑色即可。

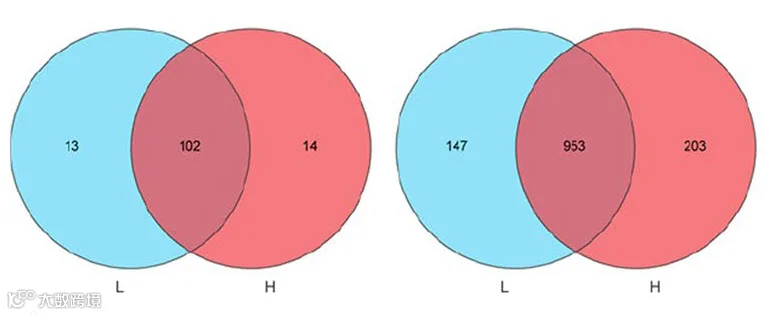

韦恩图的圆圈大小全都一样无法比较集合大小，比例韦恩图就能很好解决这个问题：
Mol Cell. 2025（IF 16）fig.6

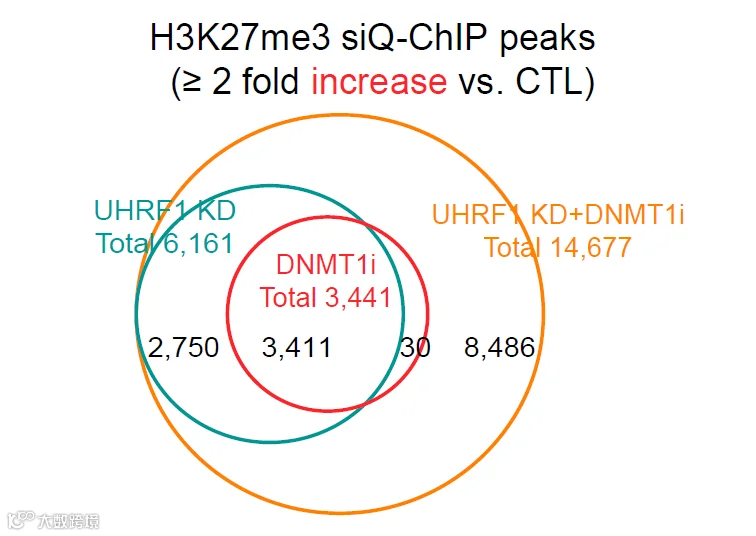

该韦恩图显示了在Dox诱导的shUHRF1 RKO细胞中，经过特定处理后H3K27me3标记的siQ-ChIP信号相比对照组增加了2倍。
若是在基础韦恩图中标注上数值百分比，也可以读取集合、交集的元素数量占比：
Phytomedicine. 2026（IF 11.3）fig.2

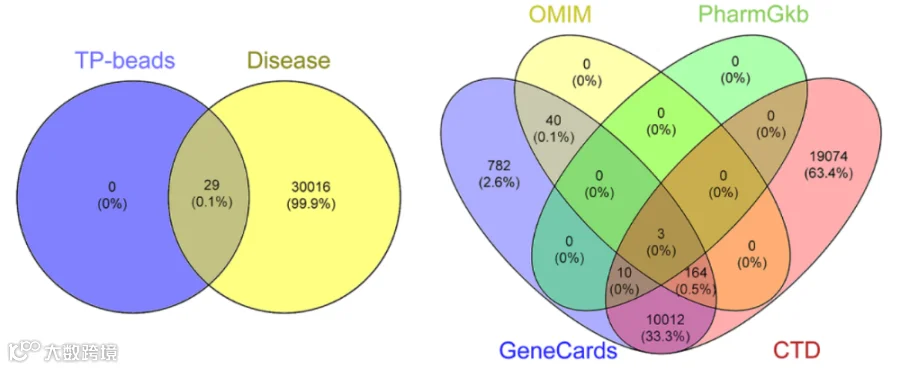

将29个候选靶标与从CTD、OMIM、GeneCards和PharmGkb收集的30085个肝损伤相关基因交叉（右图）。发现所有29种蛋白质都与肝损伤相关，并且能够与TP相互作用(左图)

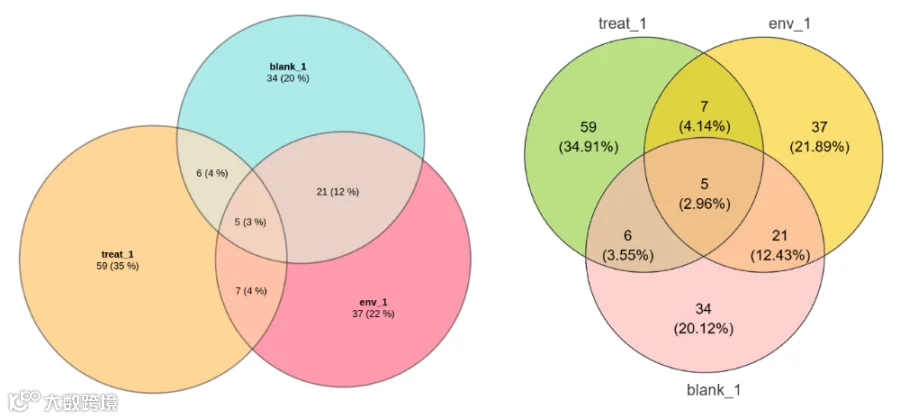

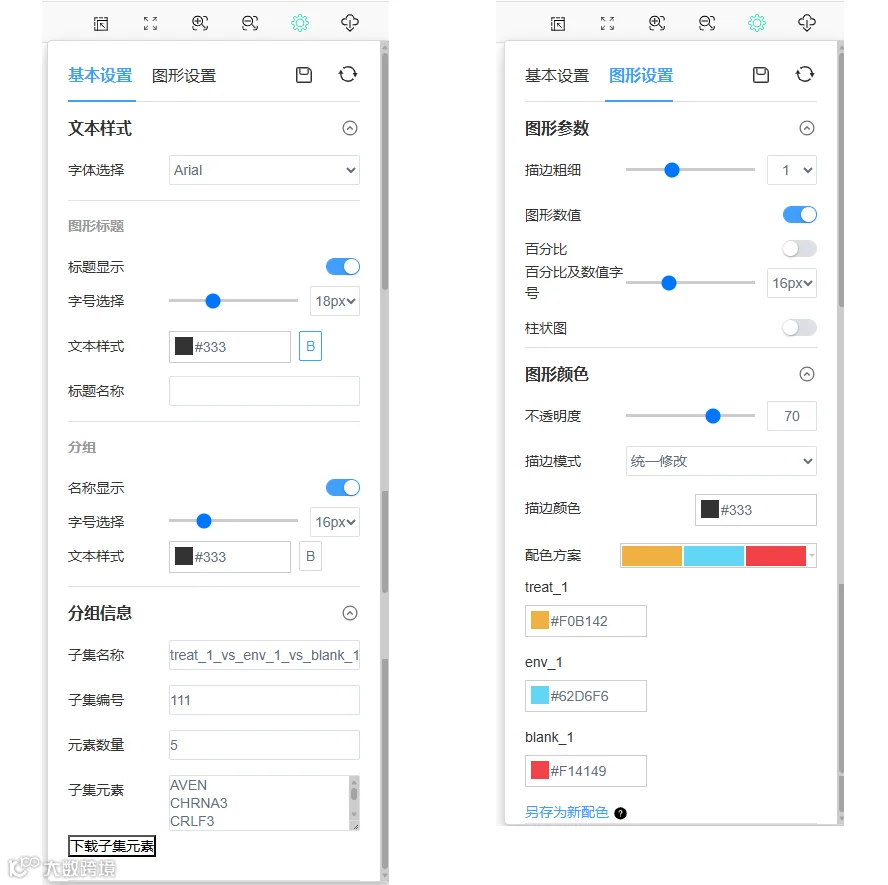

在图形参数中打开数值、百分比的显示开关即可，数据读取更一目了然~

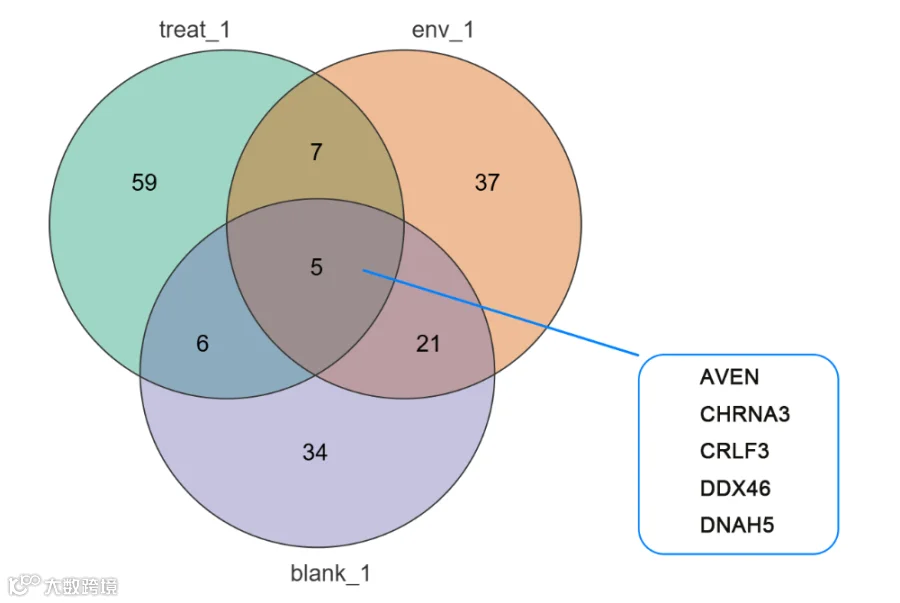

当我们需要在图中明确显示交集中包含哪些元素，也可以一一标注出来：
Cell Mol Biol Lett. 2025（IF 12.2）fig.5

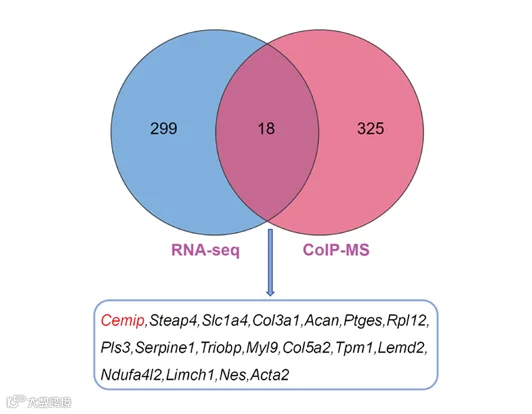

用韦恩图综合分析RNA-seq和CoIP-MS的结果，CEMIP在两种测序的交集中排名第一。

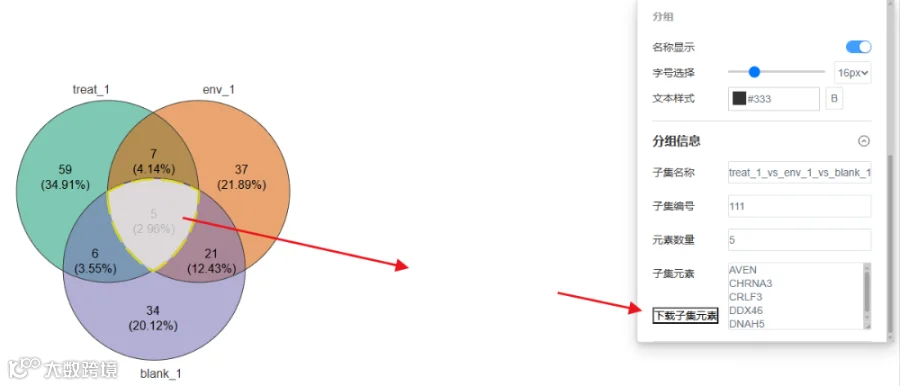

选中交集部分后，点击下载子集元素，在Adobe illustrator或Photoshop等软件中编辑添加文本即可。
韦恩图除了单独出现，也常见一些组合图，如组合柱形图以读取原始集合数据、组合热图以读取交集基因表达情况、组合图片以丰富图形等。

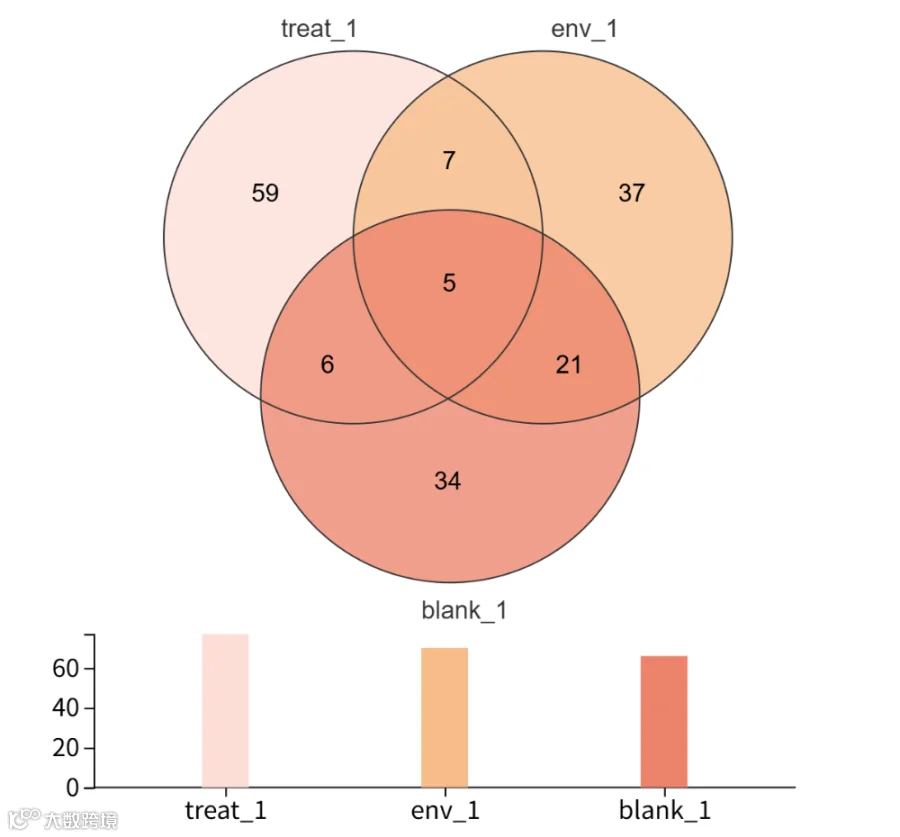

图形参数中打开柱形图显示按钮，获得韦恩图+柱形组合图

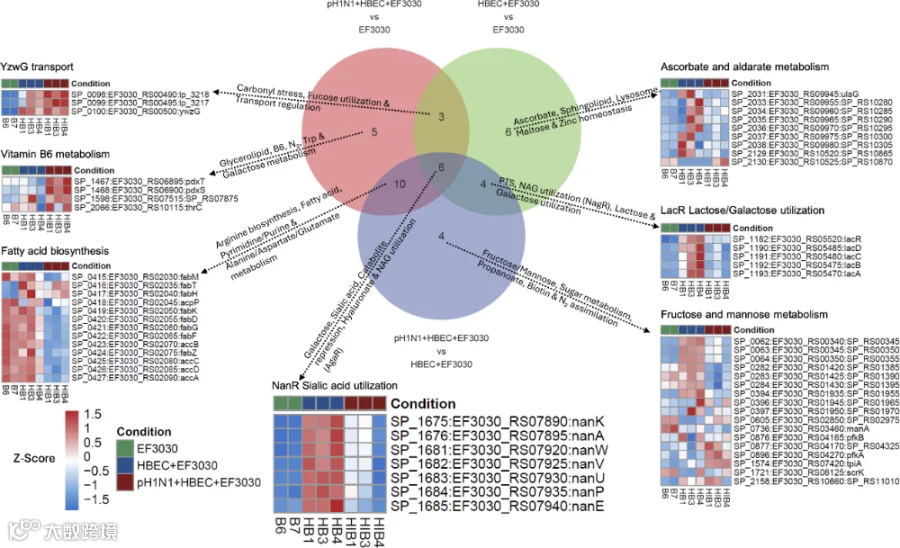

通过EF3030基因表达的差异分析所识别出的各类生物途径的韦恩图。箭头旁的文字简要说明了韦恩图中每组路径所涉及的生物途径；每条箭头都指向该组路径中的某一代表性途径，通过Z-score热图展示该途径中EF3030基因的表达模式。

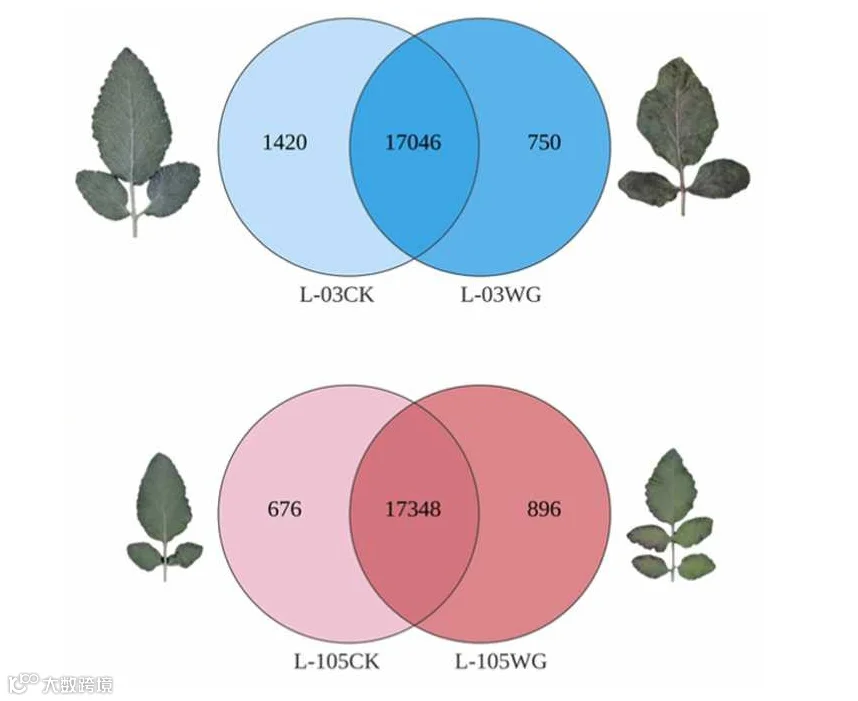

Industrial Crops and Products. 2026（IF 6.4）fig.3
