【干货收藏】塔式起重机（塔吊）安全生产标准化图册，建议收藏

特种设备培训咨询中心

2026-07-14

导读：1 塔式起重机安装过程资料1.一机一档：使用单位应按“一机一档”要求建立塔式起重机安全技术档案，档案资料包含上

1 塔式起重机安装过程资料

1.一机一档：使用单位应按“一机一档”要求建立塔式起重机安全技术档案，档案资料包含上述6.2.1～6.2.4所有资料、定期检查及维护保养资料。

2.安装单位应当建立建筑起重机械安装、拆卸工程档案，建筑起重机械安装、拆卸工程档案，包括以下资料：
（1）安装、拆卸合同及安全协议书；
（2）安装、拆卸工程专项施工方案；
（3）安全施工技术交底的有关资料；
（4）安装工程验收资料；
（5）安装、拆卸工程生产安全事故应急救援预案；
（6）安装特种作业人员资格证书、管理人员有效证件。

3.租赁单位、自购建筑起重机械的使用单位应当建立建筑起重机械安全技术档案，包括以下资料：
（1）购销合同、制造许可证、产品合格证、制造监督检验证明、安装使用说明书、备案证明等原始资料；
（2）定期检验报告、定期自行检查记录、定期维护保养记录、维修和技术改造记录、运行故障和生产安全事故记录、累计运转记录等运行资料；
（3）历次安装验收资料。

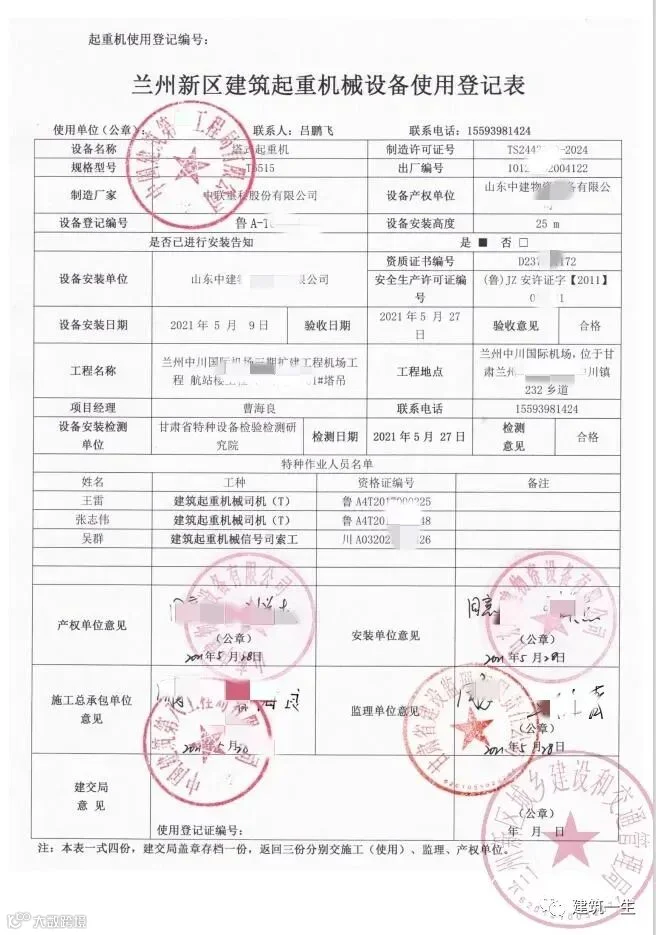

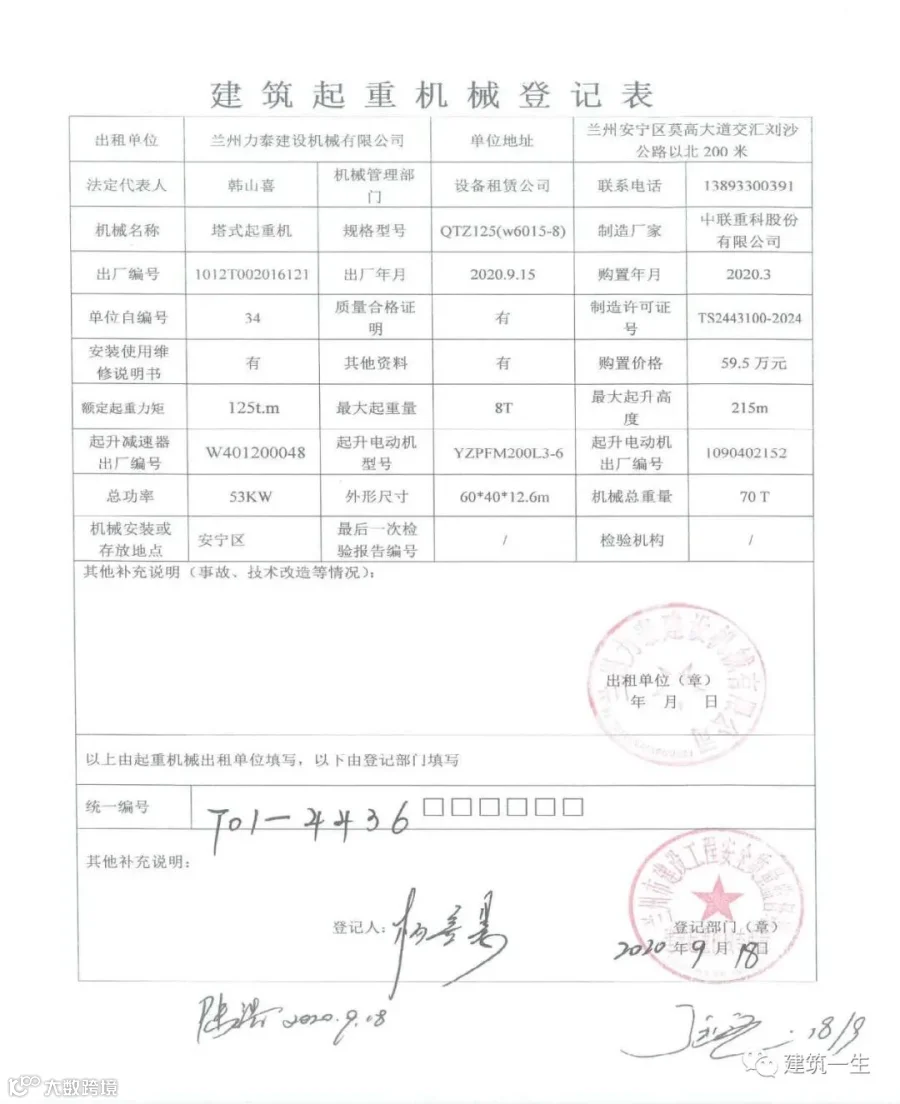

建筑起重机械登记表

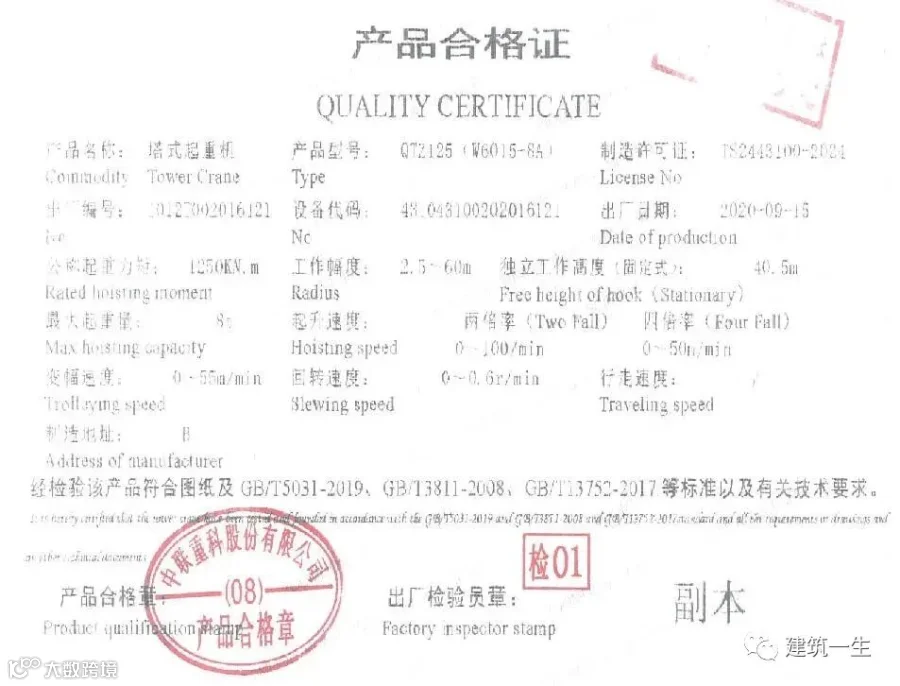

产品合格证

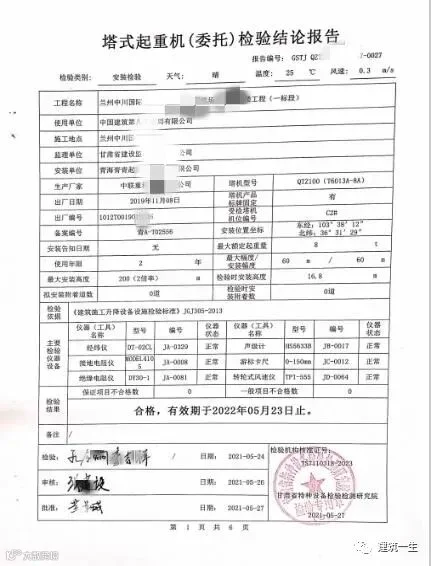

检测报告

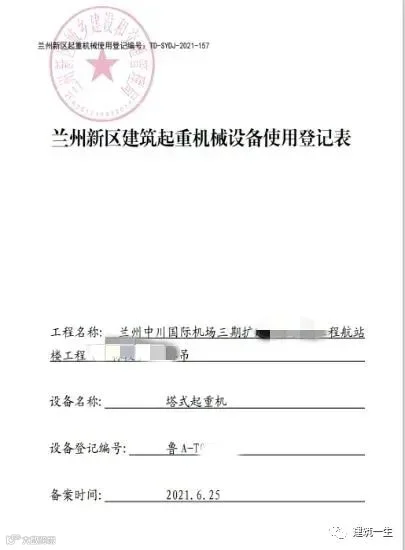

使用登记表

2 塔式起重机基础施工

1. 塔式起重机基础施工前编制塔吊基础施工方案。

2.按塔式起重机安装说明书及基础施工方案组织施工。

3.固定式起重机根据设计要求设置混凝士基础时,该基础必须能承受工作状态和非工作状态下的最大载荷,并应满足起重机抗倾翻稳定性的要求4.塔式起重机基础预埋件进场时应进行验收，符合安装说明书要求。

5.塔式起重机基础钢筋制作完成后应进行隐蔽验收。对基础预埋件平整度、标高进行复测，6.安装前检测混凝土强度不低于设计强度的80%，隐蔽验收资料齐全，混凝土标号不小于C35，养护期不少于15天。

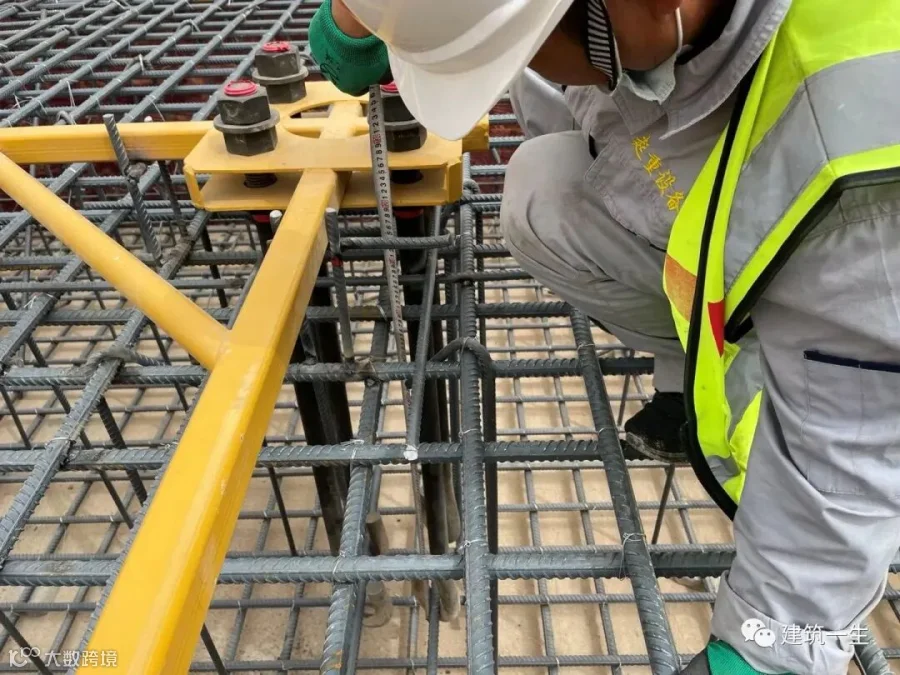

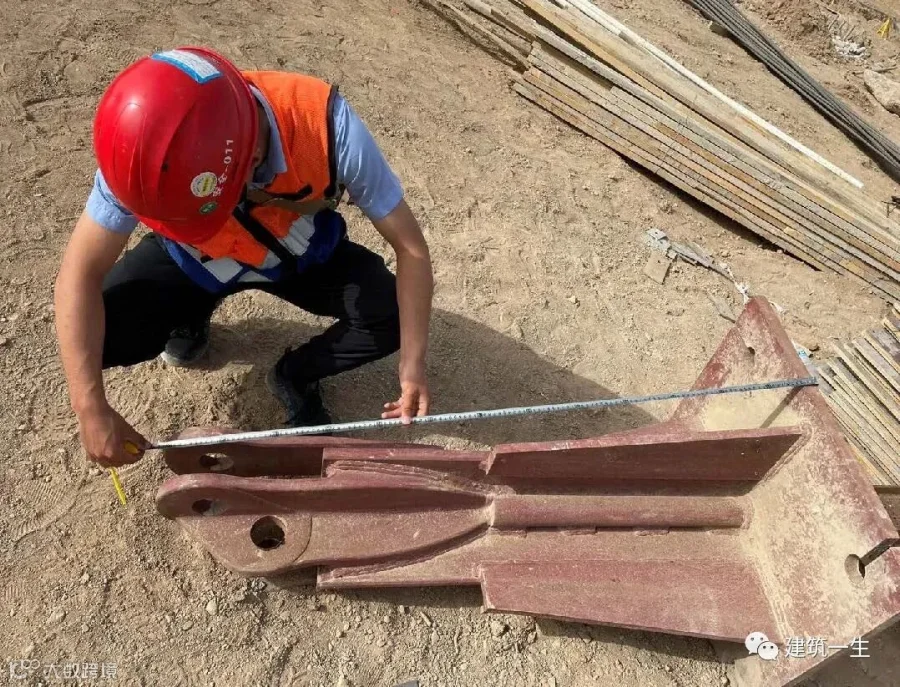

塔吊基础预埋件

塔吊基础隐蔽验收

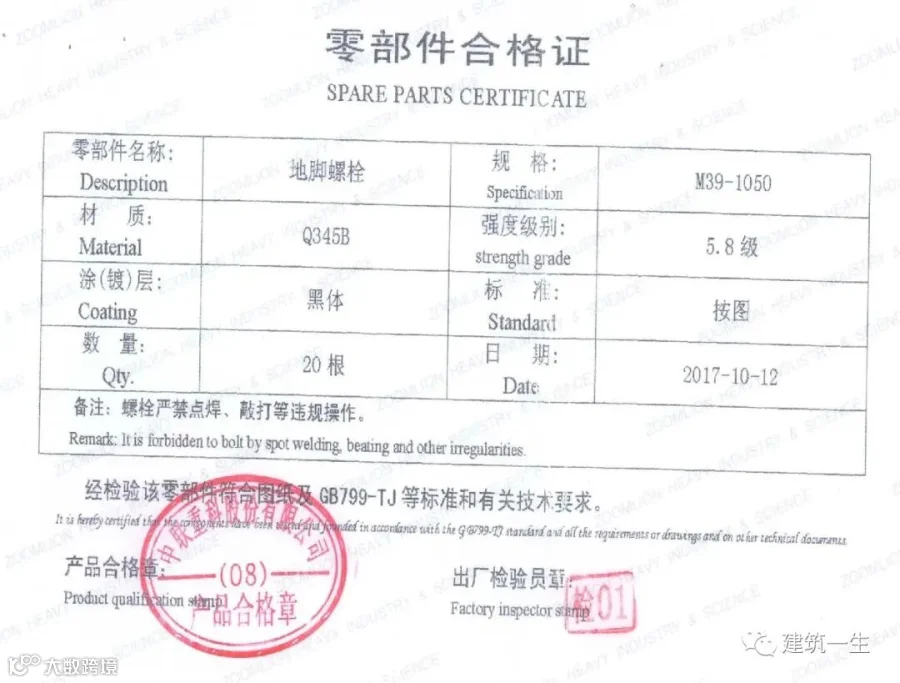

塔吊基础预埋件合格证

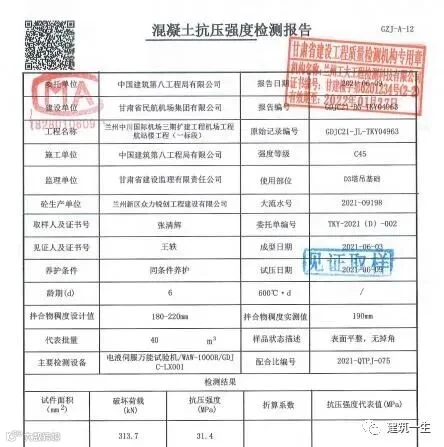

塔吊基础混凝土强度报告

3 塔式起重机安装

1.勘查现场。确定吊车起吊位置。

2.塔式起重机型号不同其安装顺序不同，必须严格按安装说明书规定的安装顺序安装。

3.注意事项：
（1）安装前应明确安装工具的选择，吊车的选型，并进行作业人员安全教育及交底。
（2）安装人员应明确分工，所有人员保证自身安全。
（3）塔式起重机安装过程遭遇4级以上大风等恶劣天气，不能连续作业时，必须将已安装的部位固定牢靠并达到安全状态，经检查确认无隐患后，方可停止作业。

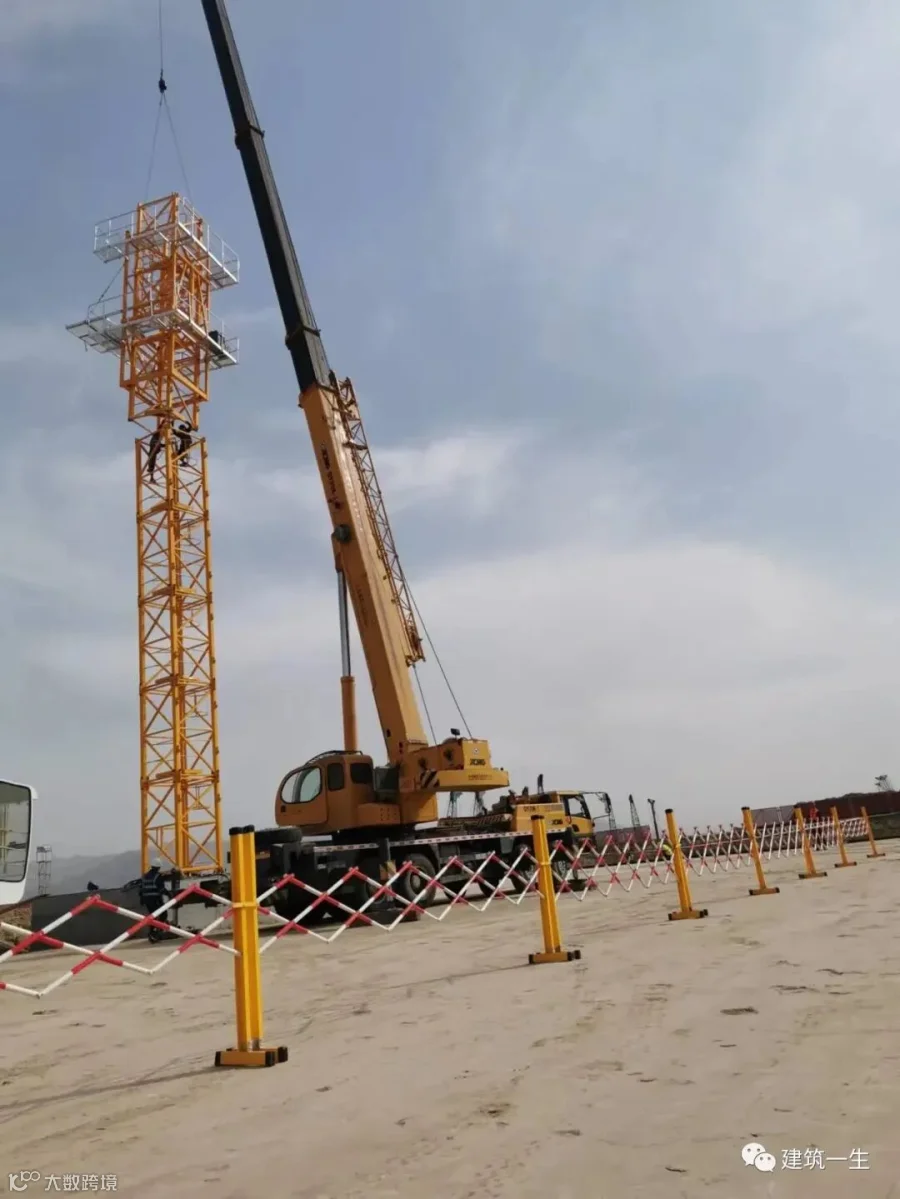

塔吊安装警戒

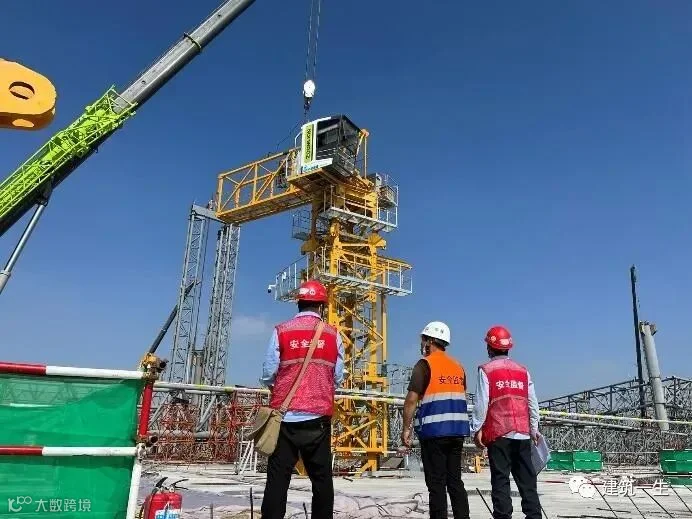

塔吊安装旁站监督

作业人员安全教育

塔吊安装过程

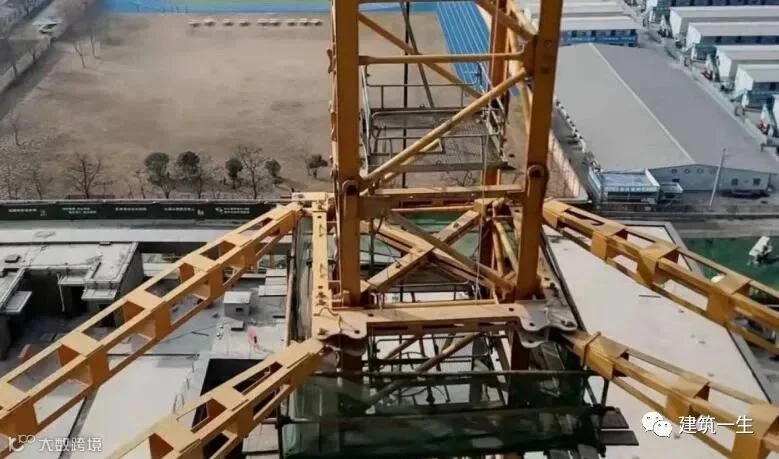

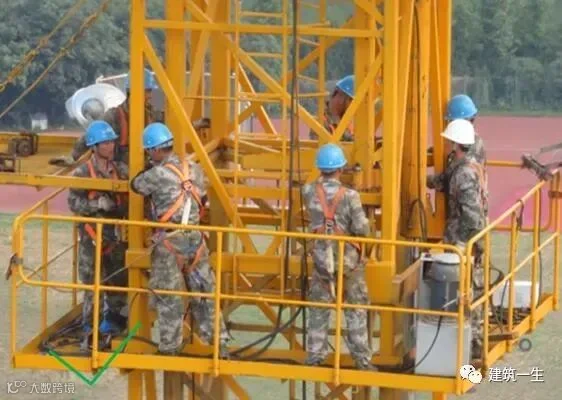

4 塔式起重机附墙操作平台

1.塔吊附墙操作平台具体尺寸根据标准节尺寸制作安装。

2.采用钢管搭设时应在外侧临边搭设1200mm高防护栏杆，操作平台底部满铺脚手板，并固定牢靠。

3.采用方管、钢板等材料制作定型化附墙操作平台时应满足：平台外侧临边防护栏杆高度≥1200mm，防护栏杆底部设置180mm高踢脚板，平台底部满铺脚手板或钢跳板并固定牢靠。

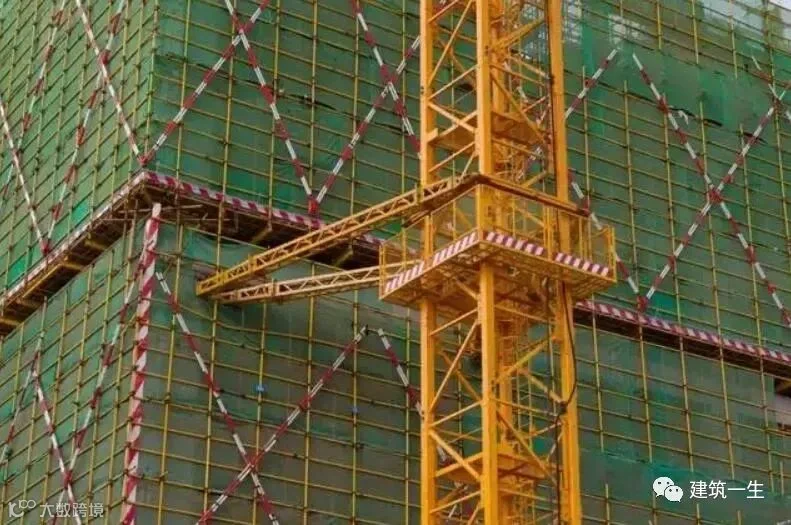

塔吊附墙操作平台（方案A）

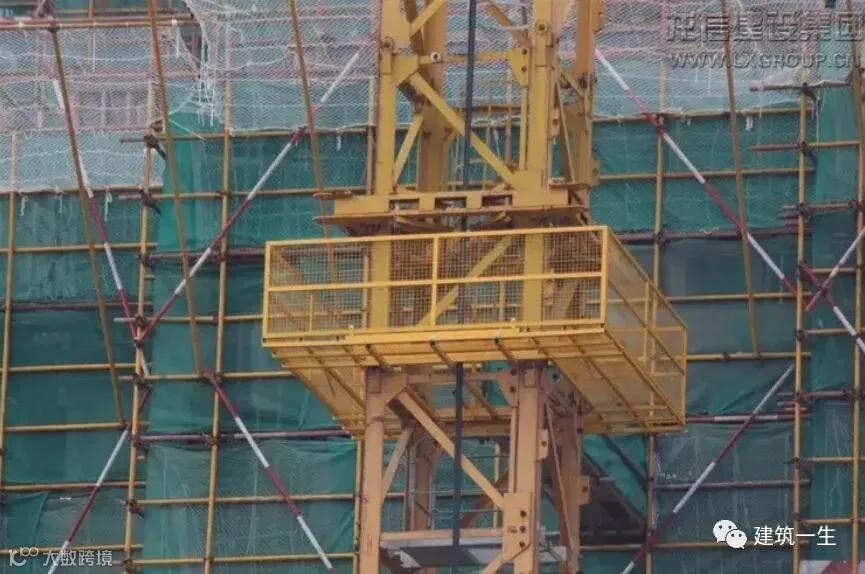

塔吊附墙操作平台（方案B）

塔吊附墙操作平台（方案C）

塔吊附墙操作平台（方案D）

5 塔式起重机防攀爬

1.施工现场塔式起重机必须设置防攀爬措施，防止非专业人员进入塔式起重机。

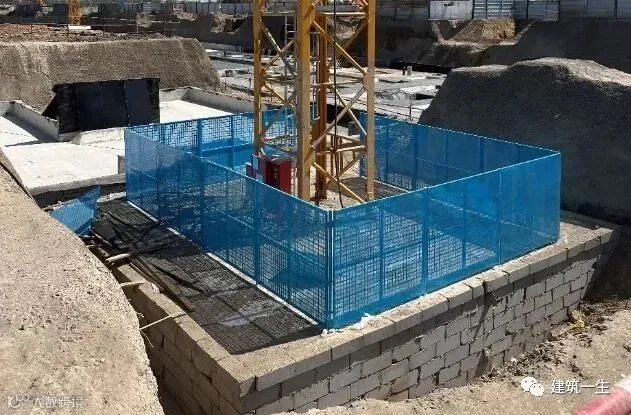

2. 防攀爬装置（方案A）为塔式起重机基础承台设置防攀爬围挡。

3. 防攀爬装置（方案B）为塔式起重机标准节上安装可周转定型化网片，上塔通道安装合页门，采用密码锁等措施防止无关人员随意攀爬。

4.方案A和方案B可同时使用。

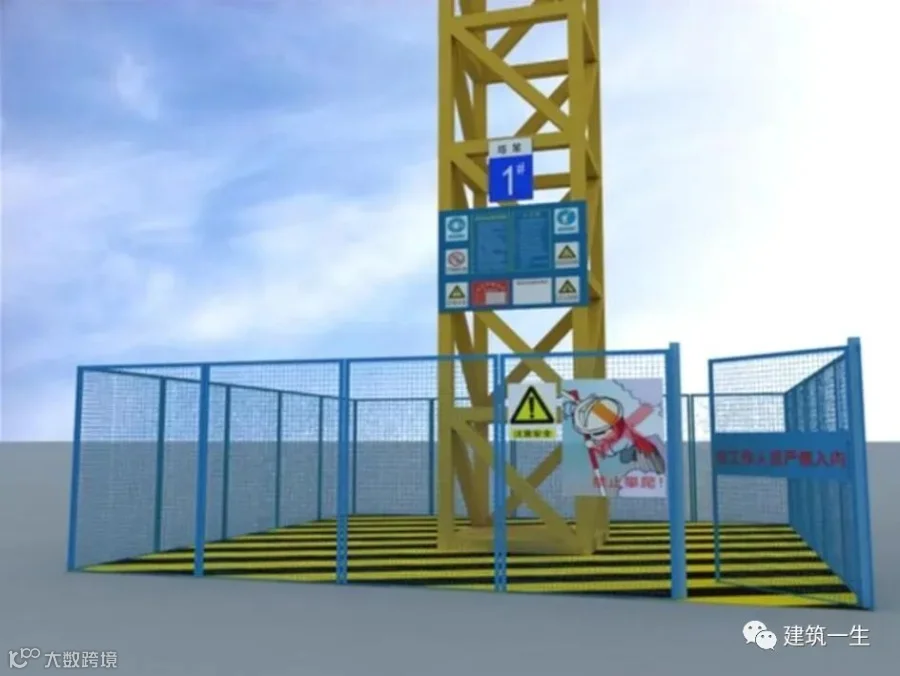

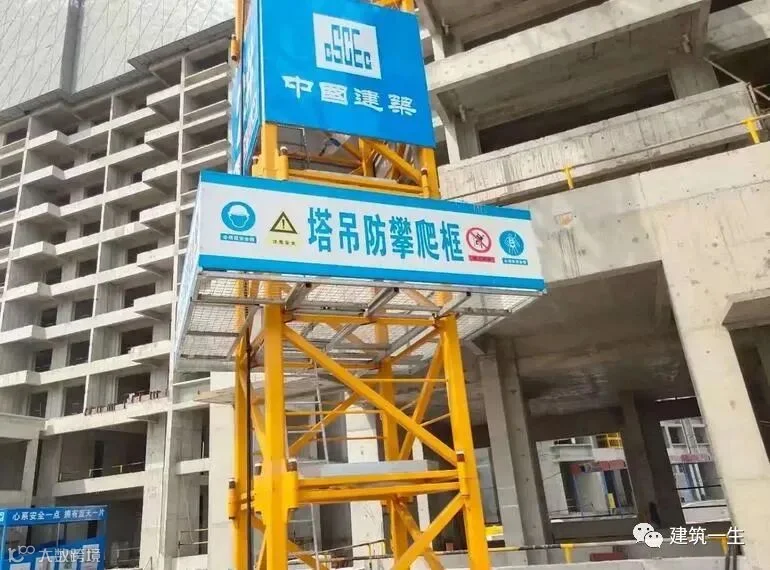

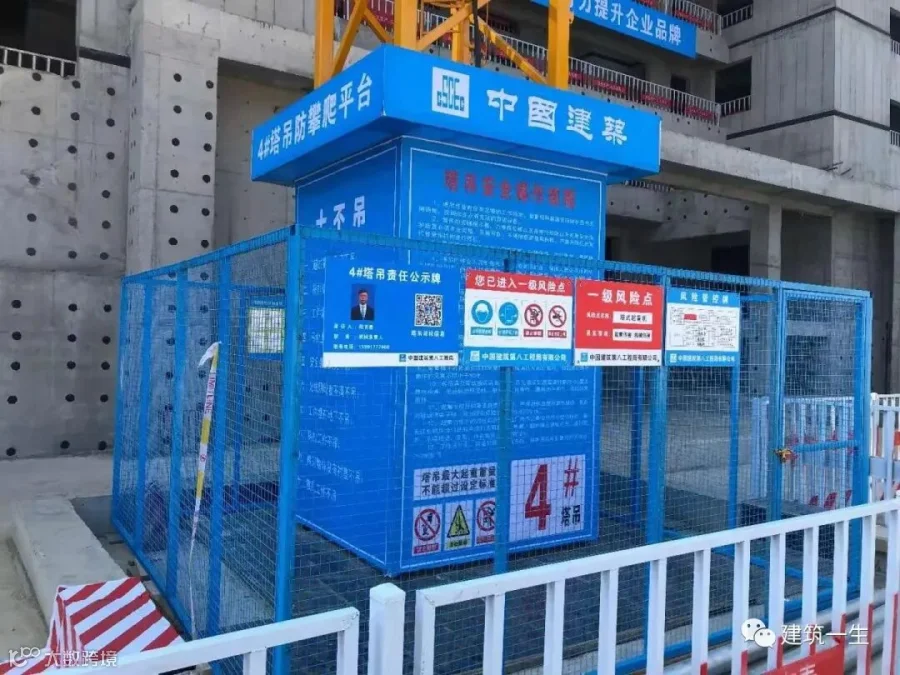

塔吊防攀爬装置（方案A）

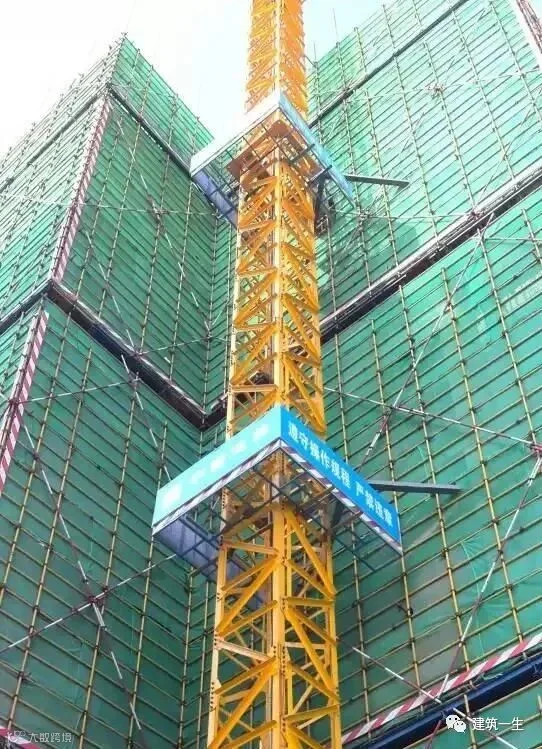

塔吊防攀爬装置（方案B）

塔吊防攀爬装置（A和B同时使用）

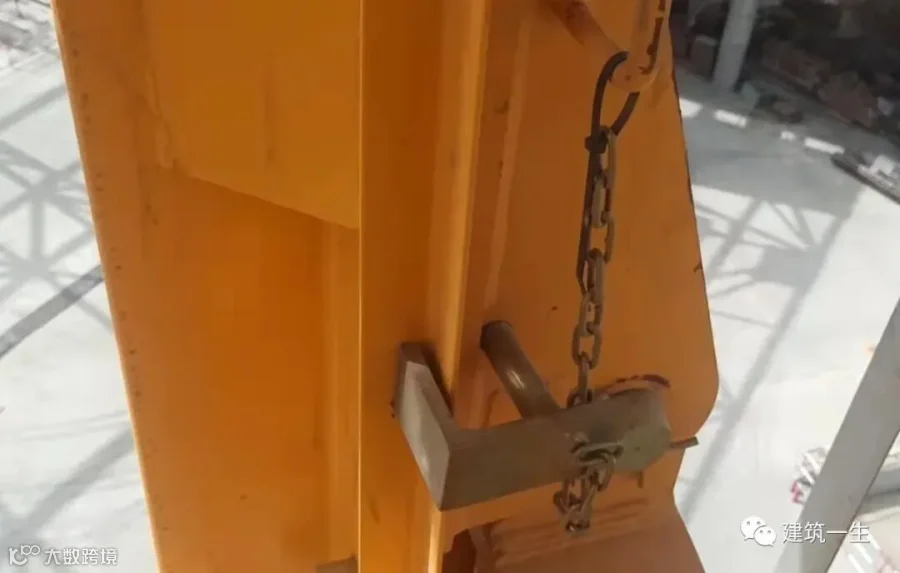

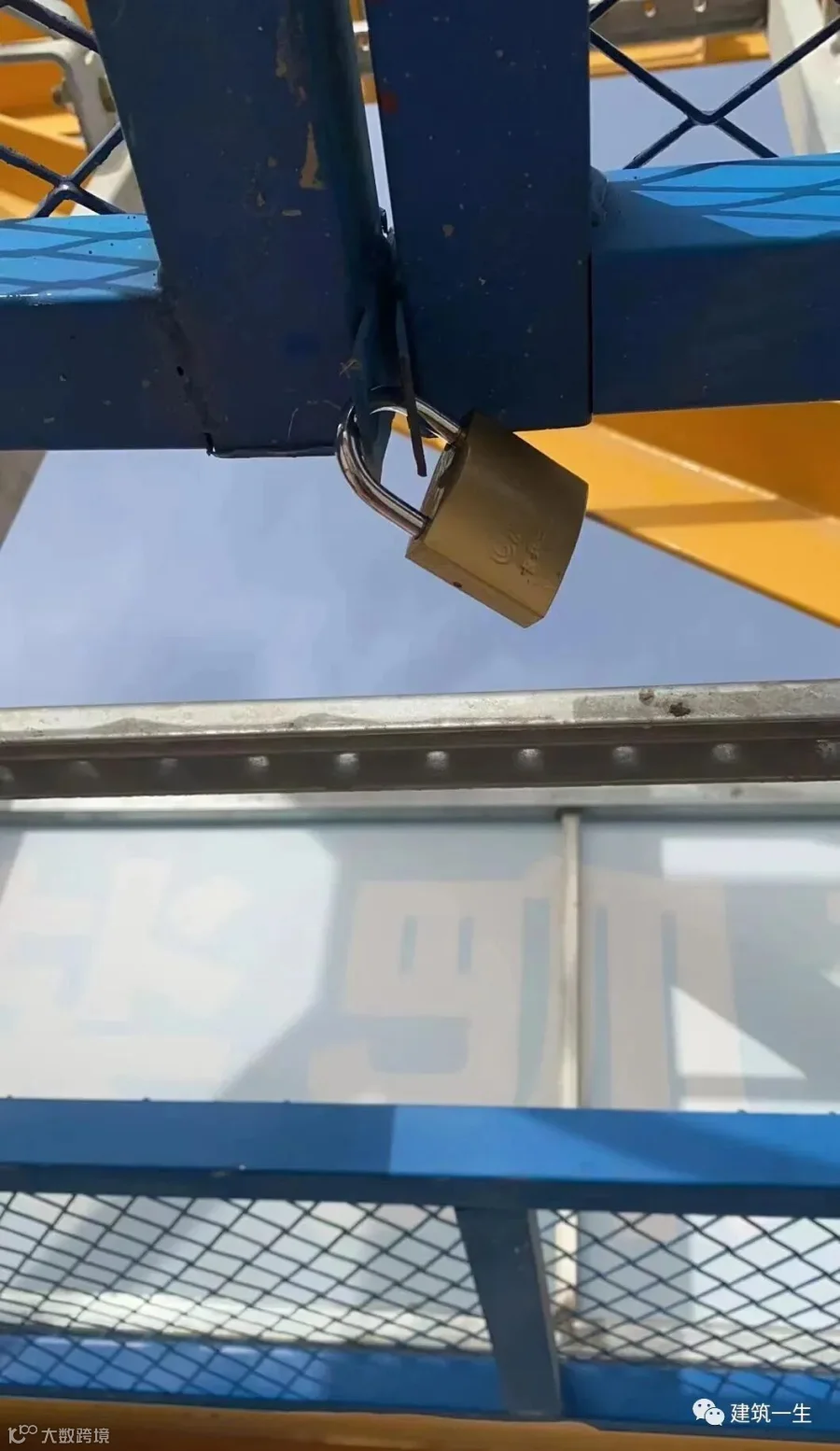

塔吊防攀爬装置上锁

6 塔式起重机安全装置

1.起升高度限位器：塔式起重机应设置起升高度限位器，使得吊钩装置顶部升至小车架下端的最小距离为800mm处时，应能立即停止起升运动，但应有下降运动。

2.变幅限位器：塔式起重机应设有小车行程限位开关和终端缓冲装置。限位开关动作后应保证小车停车时其端部距缓冲装置最小距离为200mm。

3.起重力矩限制器：当起重力距大于相应工况下的额定载荷并小于额定值的110%时，应切断上升和幅度增大方向的电源，但机构可作下降和减小幅度方向的运动。

4.起重量限制器：当起重量大于额定起重量并小于额定值的110%时，应切断上升方向的电源，但机构可作下降方向的运动。

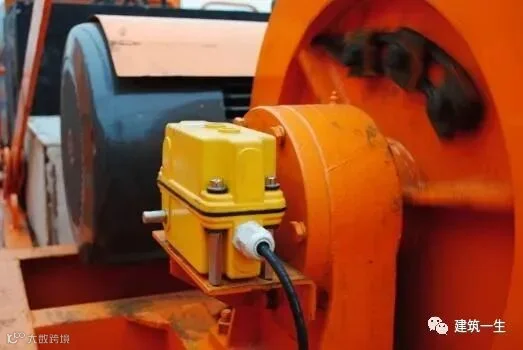

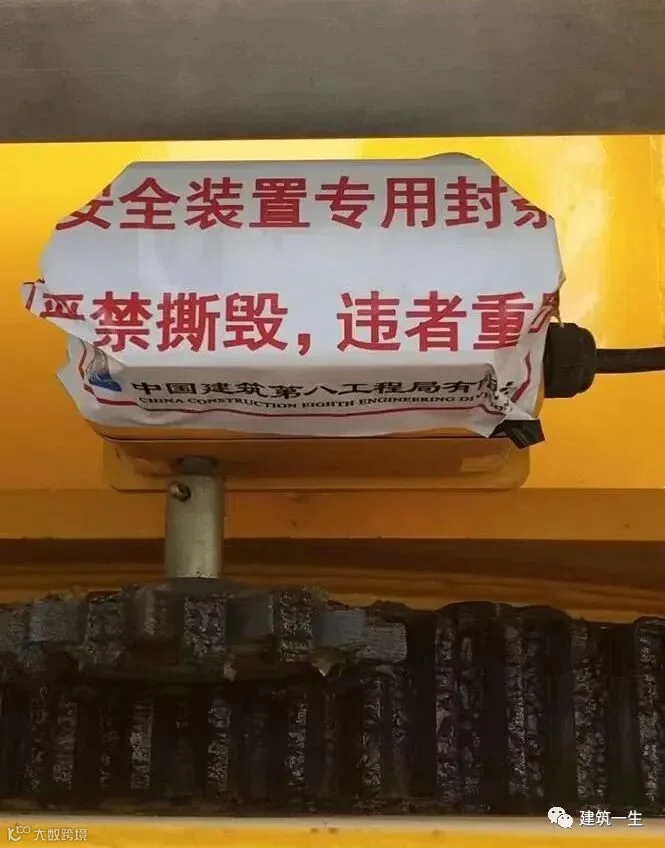

塔吊起升高度限位器

塔吊变幅限位器

塔吊起重力矩限制器

塔吊起重量限制器

5.回转限位器：回转处不设集电器供电的塔机，应设置正反两个方向回转限位开关，开关动作时臂架旋转角度≤±540°。

6.变幅小车防断绳保险：小车变幅塔机应设置双向小车变幅断绳保护装置，防止小车钢丝绳断绳后，小车在起重臂上移动。

7.钢丝绳防脱槽保险：起升与变幅滑轮的入绳和出绳切点附近、起升卷筒及动臂变幅卷筒均应设有钢丝绳防脱装置，该装置表面与滑轮或卷筒侧板外缘间的间隙≤钢丝绳直径的20%，装置应有足够的刚度，可能与钢丝绳接触的表面不应有棱角。

8.吊钩防脱钩保险：吊钩上应设置安全可靠钢丝绳防脱钩装置，吊钩不得有裂纹、剥裂等缺陷，吊钩挂绳处截面磨损量不超过原高度的10%。

塔吊回转限位器

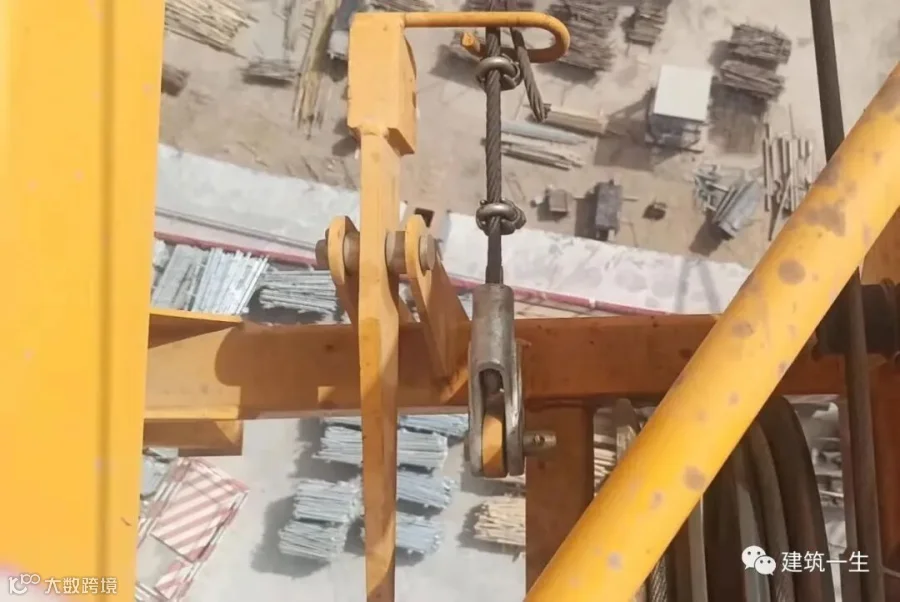

塔吊变幅小车防断绳保险

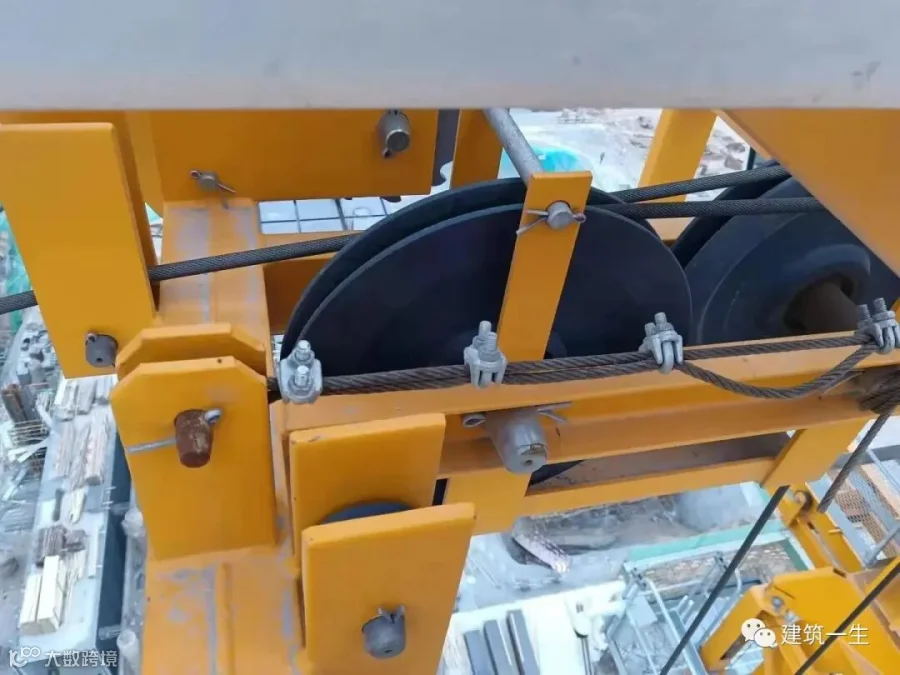

塔吊钢丝绳防脱槽保险

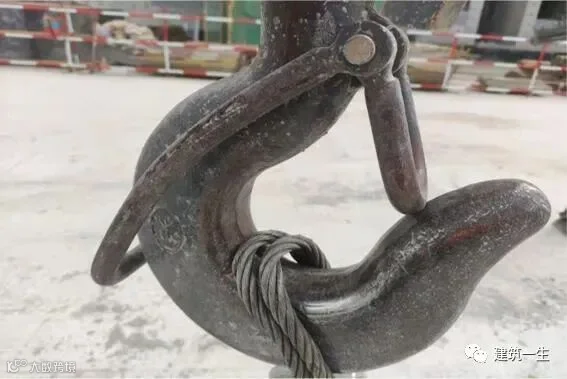

塔吊吊钩防脱钩保险

9.自升式塔式起重机应具有可靠的防止爬升装置在塔身支承中或油缸端头从其连接结构中自行（非人为操作）脱出的功能，顶升横梁防脱插销插入踏步防脱销插孔内。

10.塔式起重机的变幅小车应设置使小车运行时不脱轨的装置，即使轮轴断裂，小车也不能坠落。

11.为了防止液压油缸因载荷影响、油管破裂而导致负载部分超速下降、坠落，在液压系统中应设可靠平衡阀、液压锁。平衡阀、液压锁应直接装在液压缸体上。

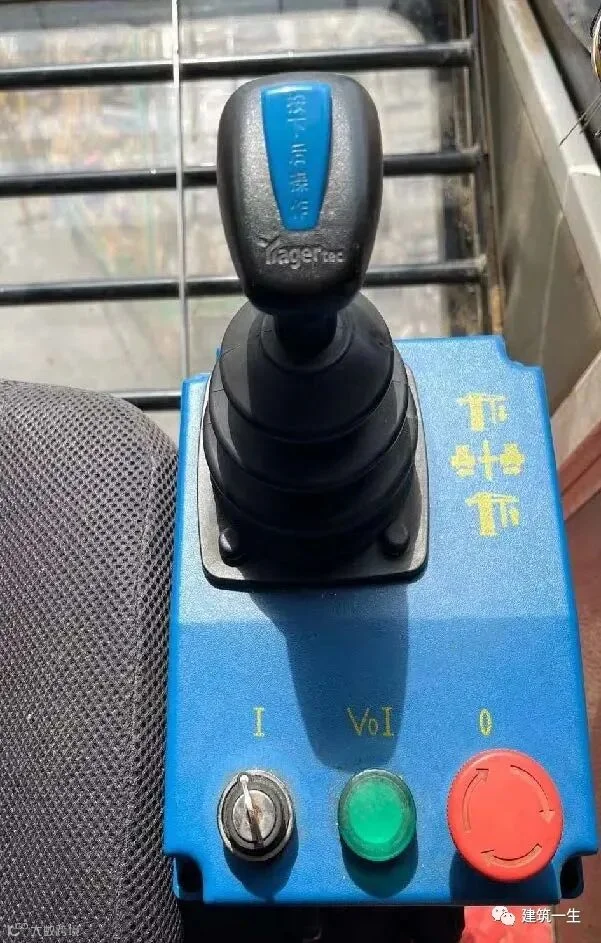

12.联动操纵台操纵手柄及操纵按钮应设有零位保护装置。在司机室操纵台明显处设置急停按钮。

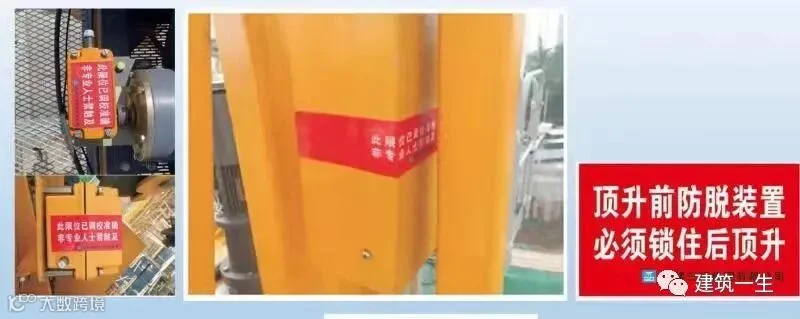

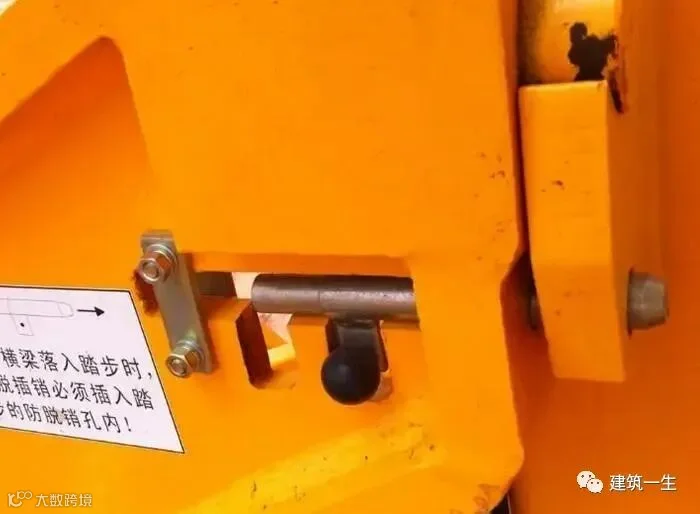

塔吊顶升横梁防脱插销

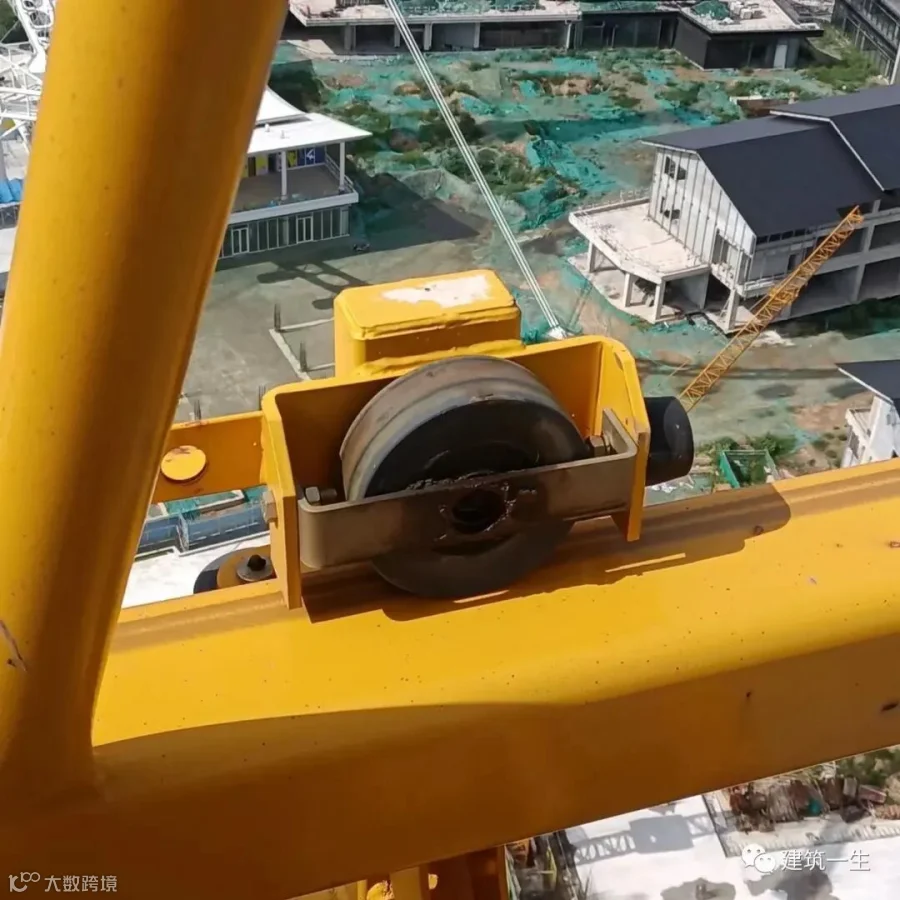

塔吊小车断轴保护装置

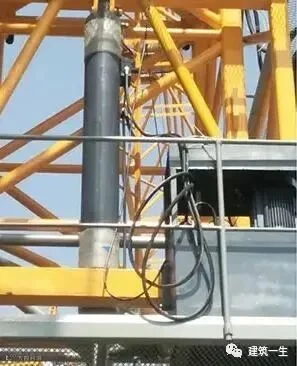

塔吊液压油缸平衡阀、液压锁

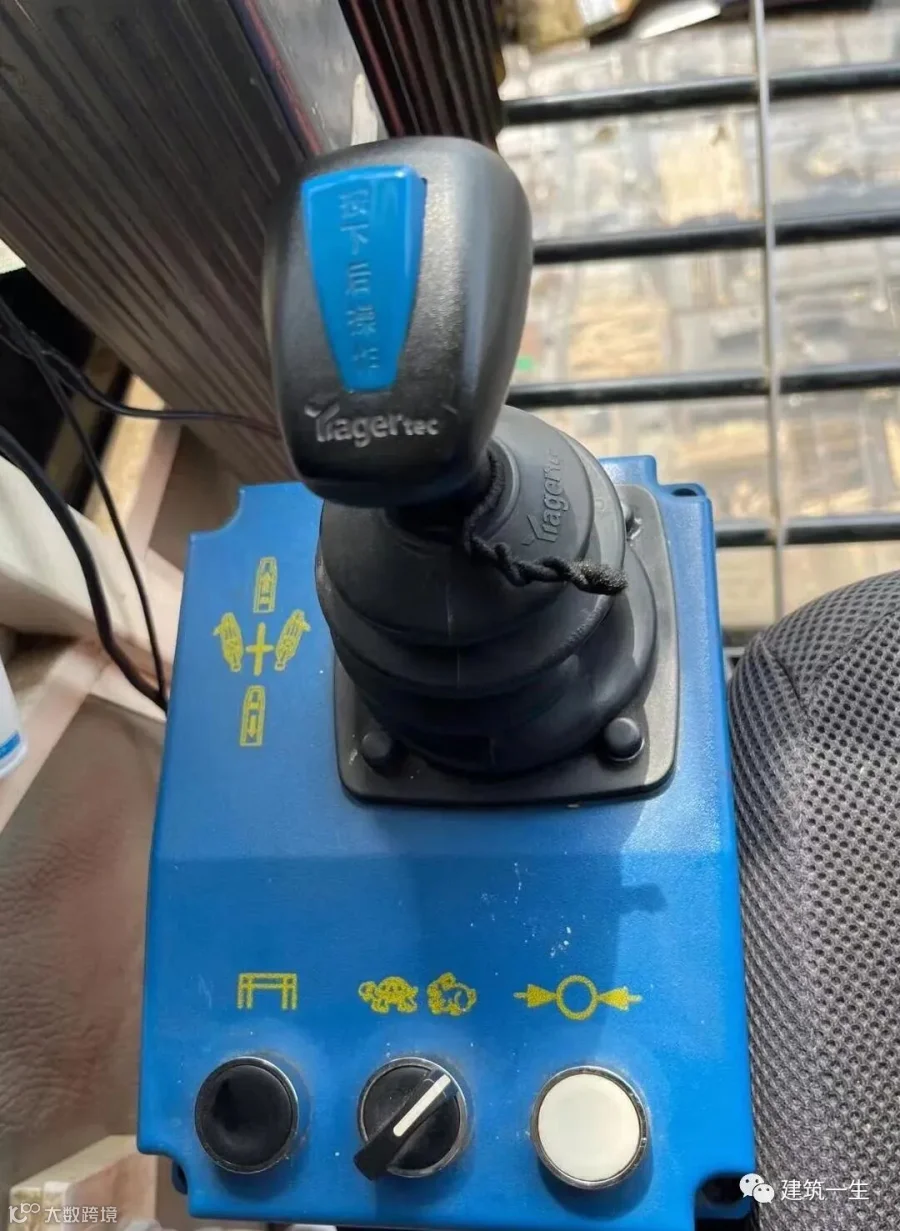

塔吊操作手柄零位按钮、急停按钮

7 塔式起重机电气系统

1.塔式起重机应采用TN-S接零保护系统，外部输入电源电压的波动应该在10%以内。塔机主体结构、电动机机座和所有电气设备的金属外壳、导线的金属保护管均应可靠接地，其保护接地电阻应≤4Ω。采用多处重复接地时，其接地电阻值≤10Ω。

2.塔式起重机采用无热保护的电机时，电气系统应设有欠压、过压报警装置，当供电电压大于110％额定电压或低于85％额定电压时，电控系统会切断主电源，塔机停止工作。

3.沿塔身垂直悬挂的电缆应使用电缆网套或其它装置悬挂，以保证电缆自重产生的拉应力不超过电缆的机械强度和防止其它因素引起的机械磨损。

4.塔式起重机和架空输电导线应保持安全距离。

5.塔式起重机动力电与照明用电分开设置。

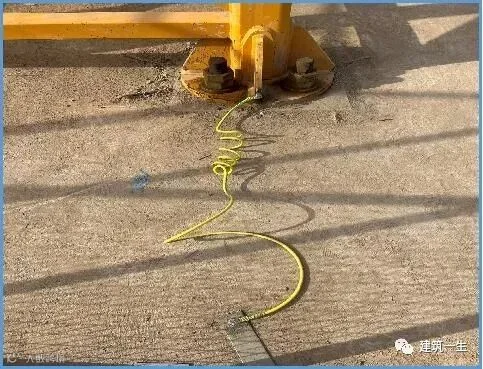

塔吊设备接地（电气、防雷）

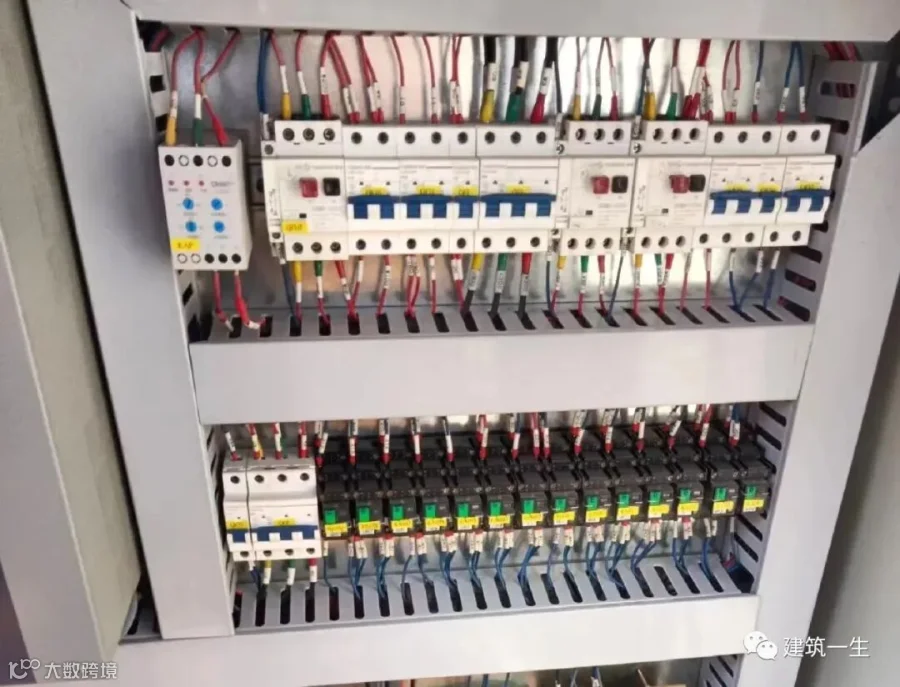

塔吊欠压与过压装置

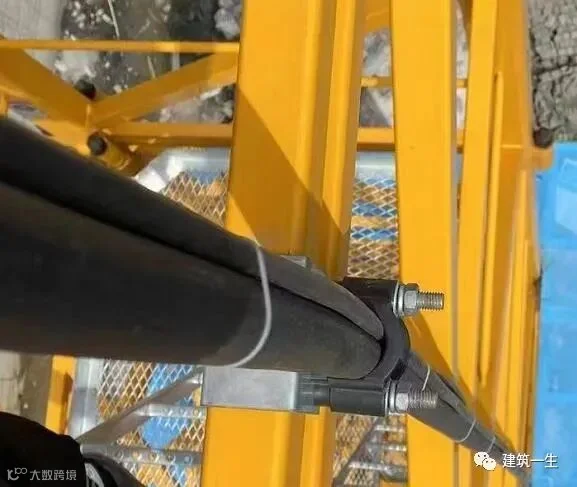

塔吊主电缆绝缘、卸载

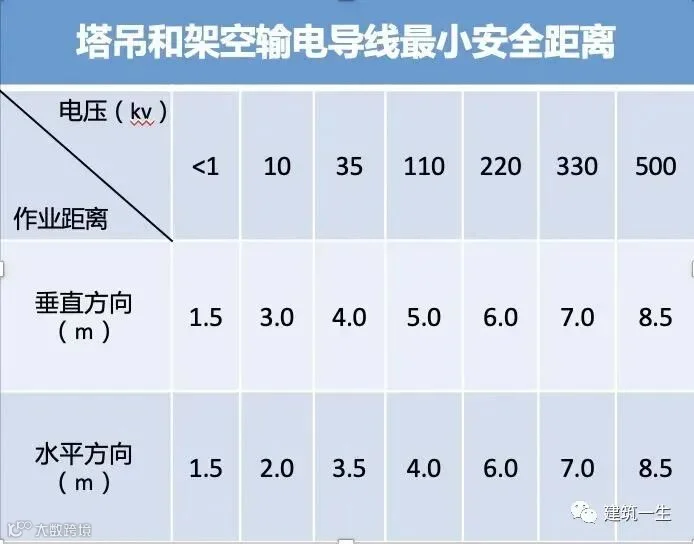

塔吊与架空输电线最小安全距离

8 塔式起重机使用安全

1.塔机的尾部与周围的建筑物及外围施工设施之间的安全距离＞600mm。

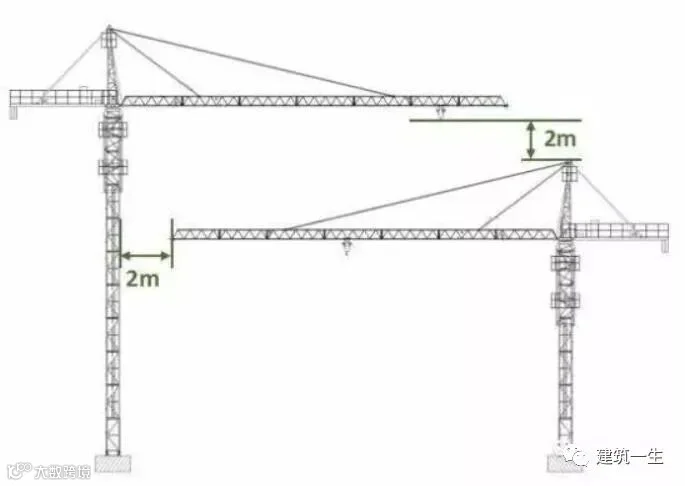

2.两台塔机之间的最小架设距离应保证处于低位塔机的起重臂端部与另一台塔机的塔身之间至少有2000mm的距离；处于高位塔机的最低位置的部件（吊钩升至最高点或平衡重的最低部位）与低位塔机中处于最高位置部件之间的垂直距离≥2000mm。

3.独立状态塔身（或附着状态下最高附着点以上塔身），要求塔身轴心线对支承面的垂直度≤4/1000。

4.附着状态下最高附着点以下塔身，要求塔身轴心线对支承面的垂直度≤2/1000。

塔吊首次安装高度

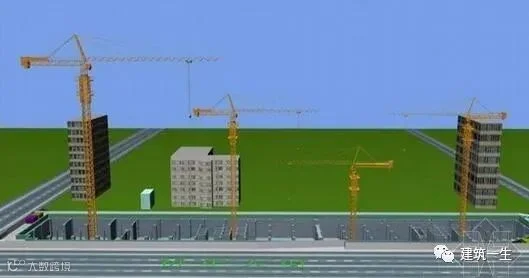

群塔作业安全距离

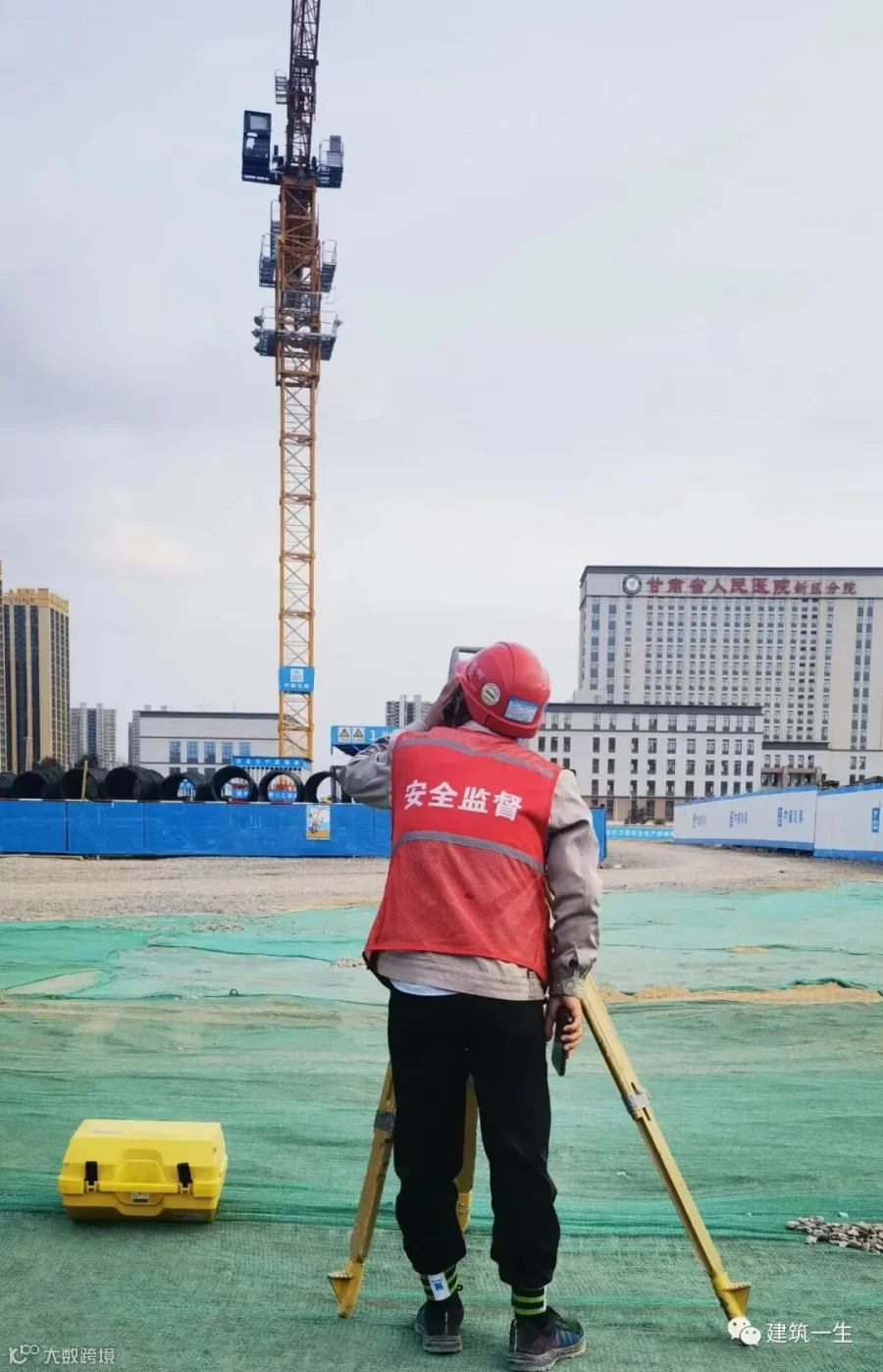

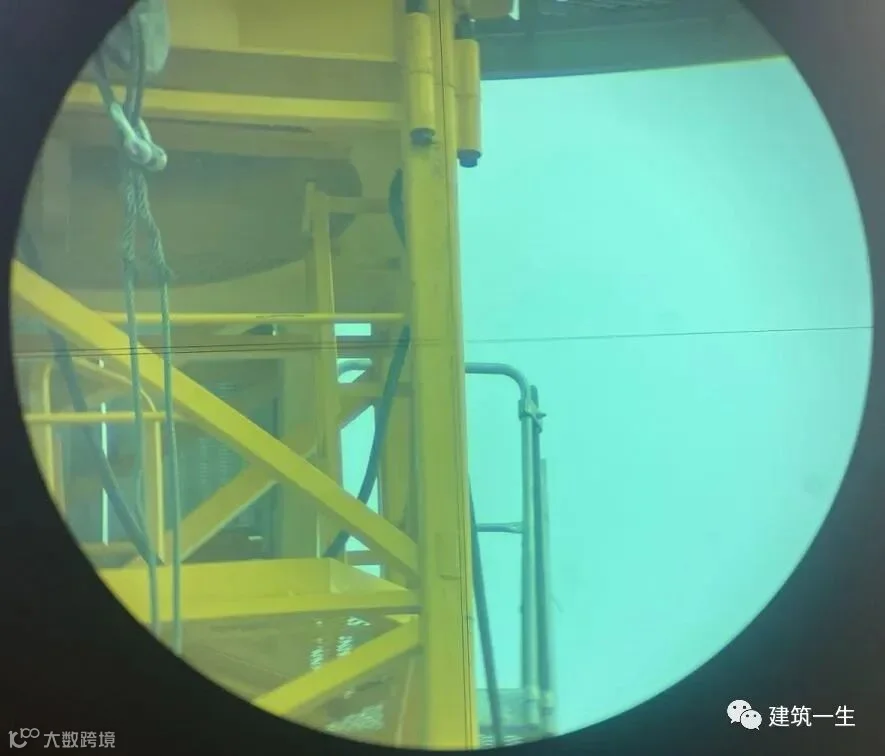

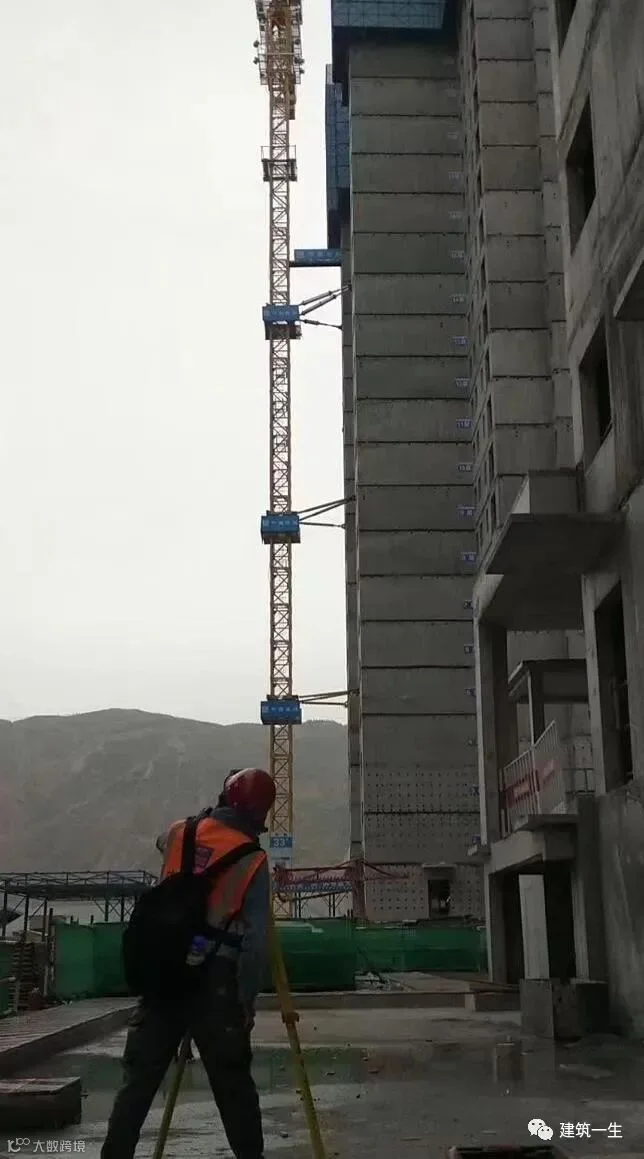

塔吊垂直度测量

塔吊垂直度测量（附着高度垂直度）

9 塔式起重机结构

1.标准节是塔式起重机的骨架，承受着起重机自重及作业时的各种外载荷，是塔机主要组成部分，标准节结构必须完好。

2.高强度螺栓连接应按照要求预紧且有防松措施，不得松动，不应有缺件、损坏等缺陷。标准节连接螺栓强度等级≥10.9级，螺栓预紧力距符合说明书要求。

3.附着形式必须符合说明书要求，附着框应为塔机原厂产品，附着撑杆可根据施工现场实际情况加工，但加工单位必须具有资质、计算书及设计图纸，符合说明书要求。

4.顶升导向轮销轴应有可靠的轴向止动固定锁片。

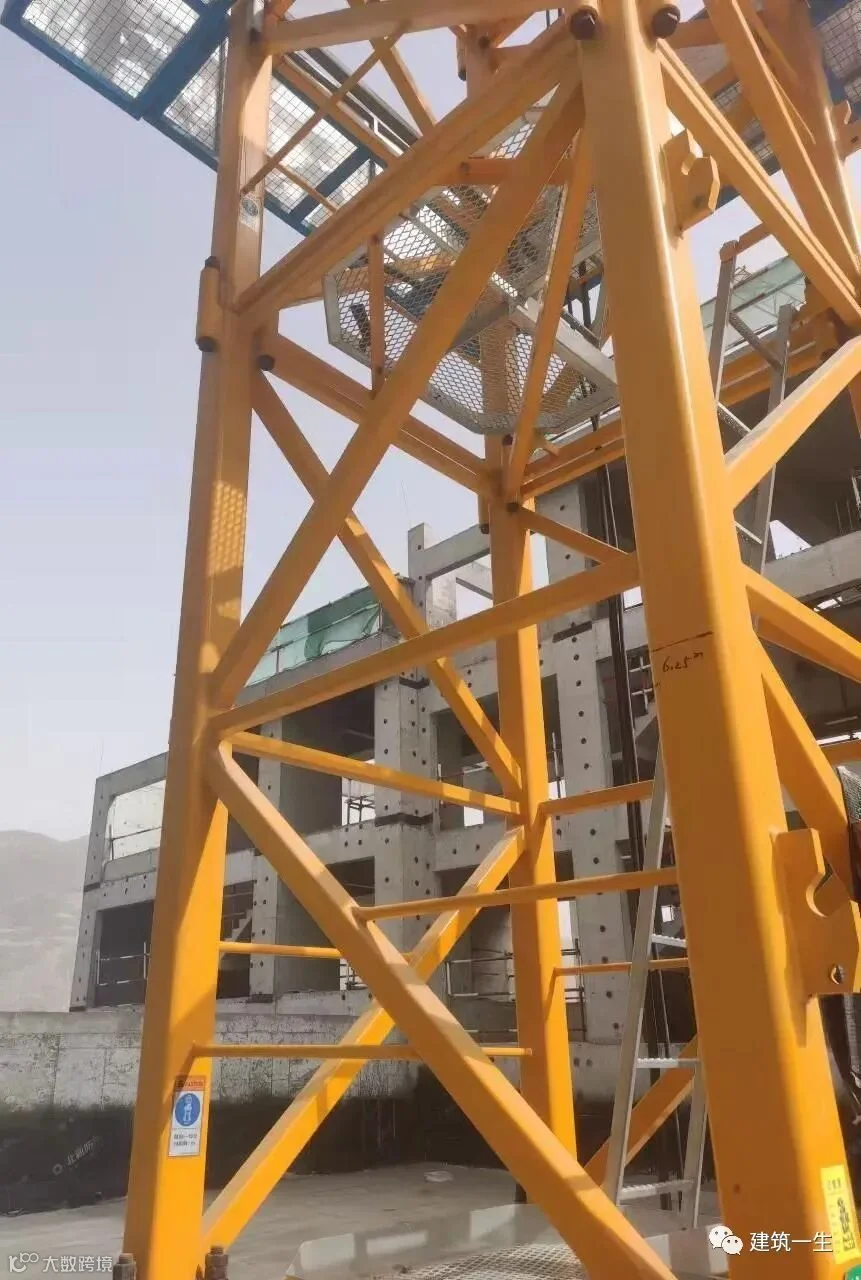

塔吊标准节

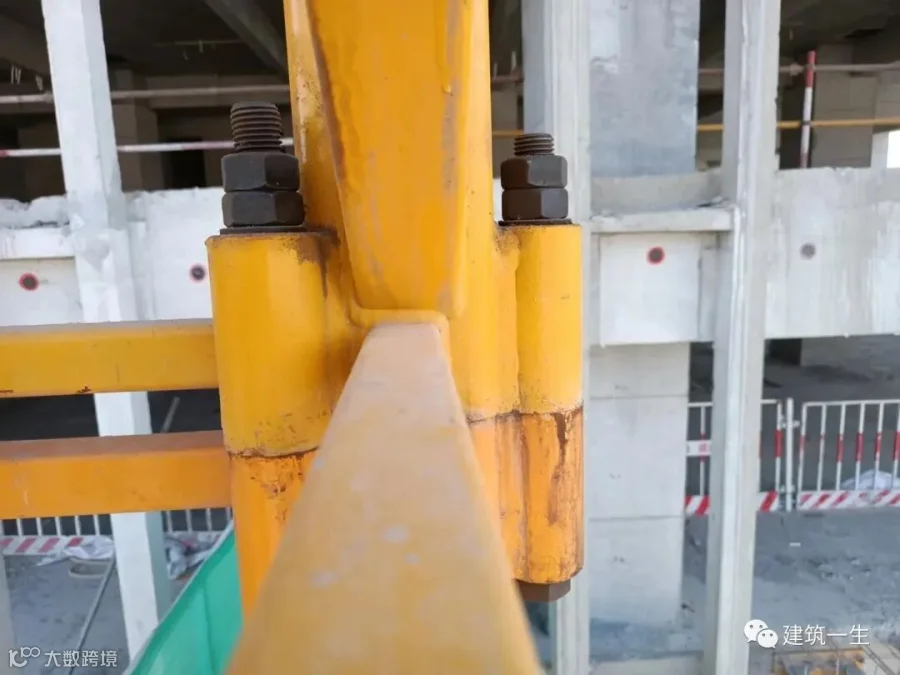

塔吊高强度螺栓

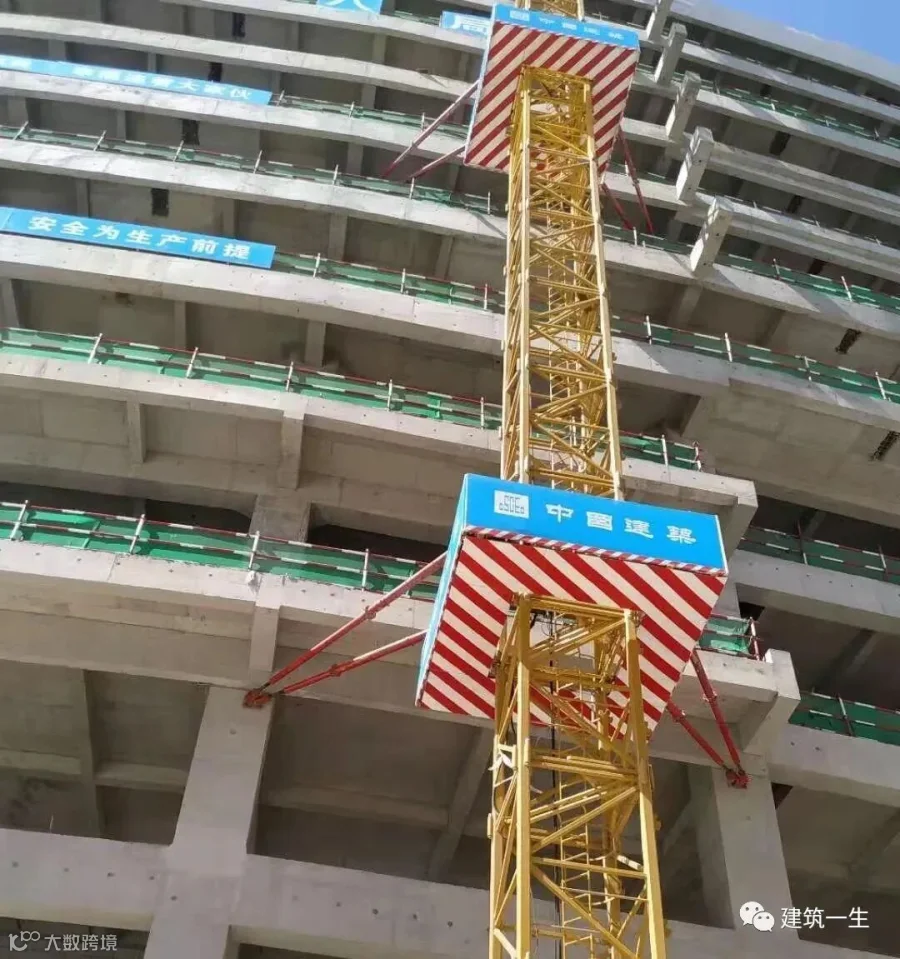

塔吊附着装置

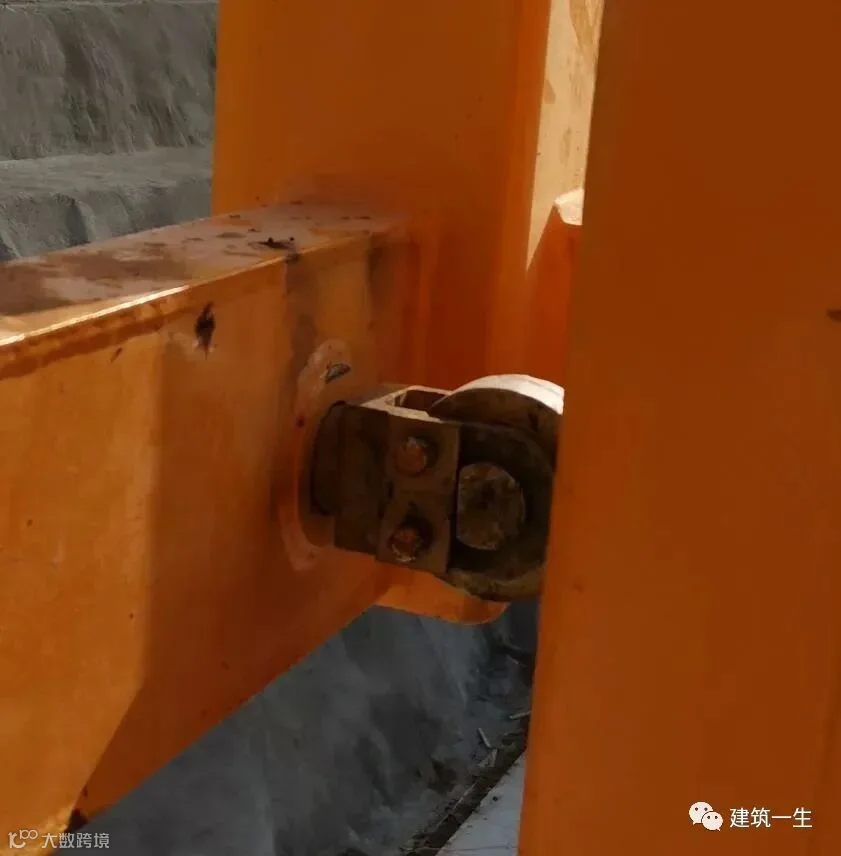

塔吊轴向止动固定锁片

5.销轴应有可靠轴向止动且正确使用开口销。

6.卷筒和滑轮不应有裂纹、轮缘破损，卷筒壁磨损量不超过原壁厚的9％，滑轮绳槽壁厚磨损量不超过原壁厚的20%，滑轮槽底的磨损量不超过相应钢丝绳直径的25％。

7.卷筒钢丝绳应排列整齐，应固定可靠，卷筒上的绳端固定装置应有防松或自紧的功能，并至少预留3圈。

8.小车变幅机构牵引小车两个方向运动的钢丝绳宜设计成彼此独立。卷筒应加工绳槽。在全臂长工作时，两绳间应空余≥1个绳槽。

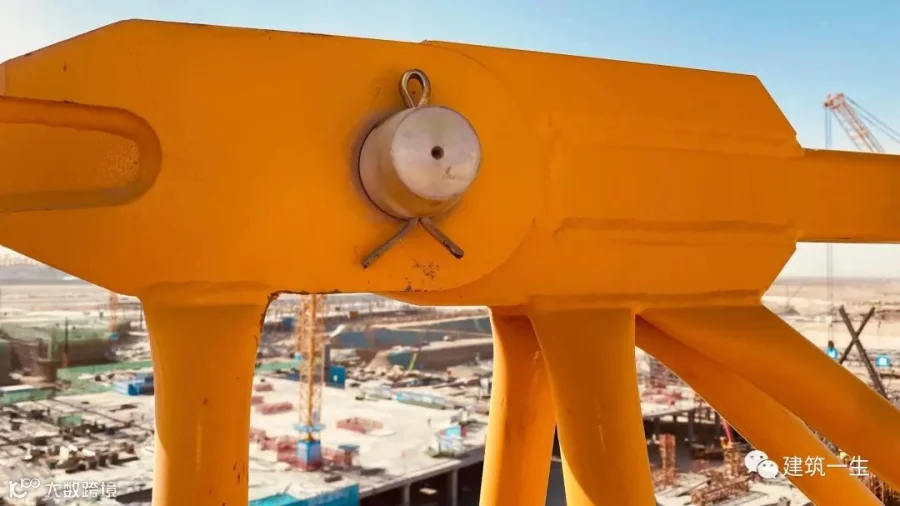

塔吊连接销轴开口销

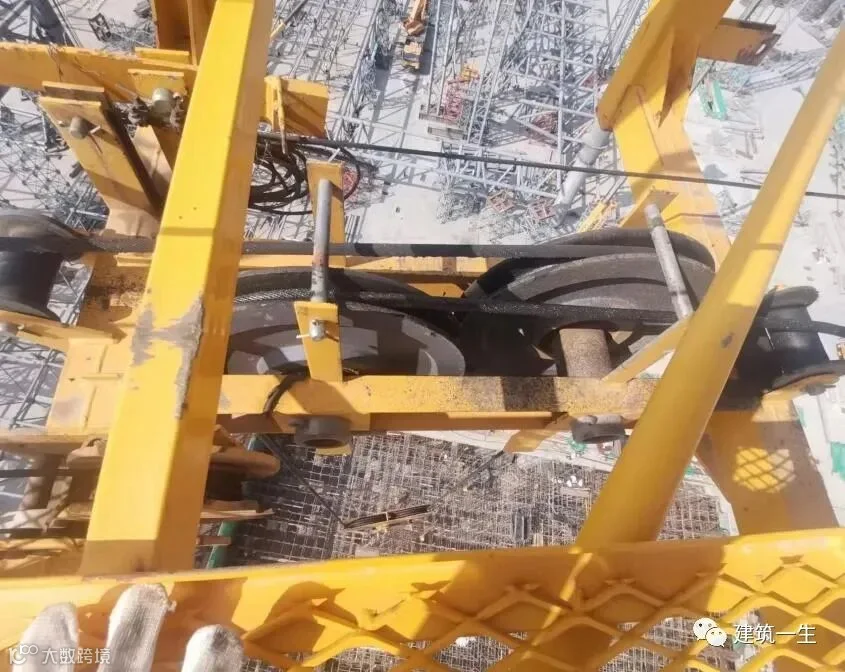

塔吊滑轮

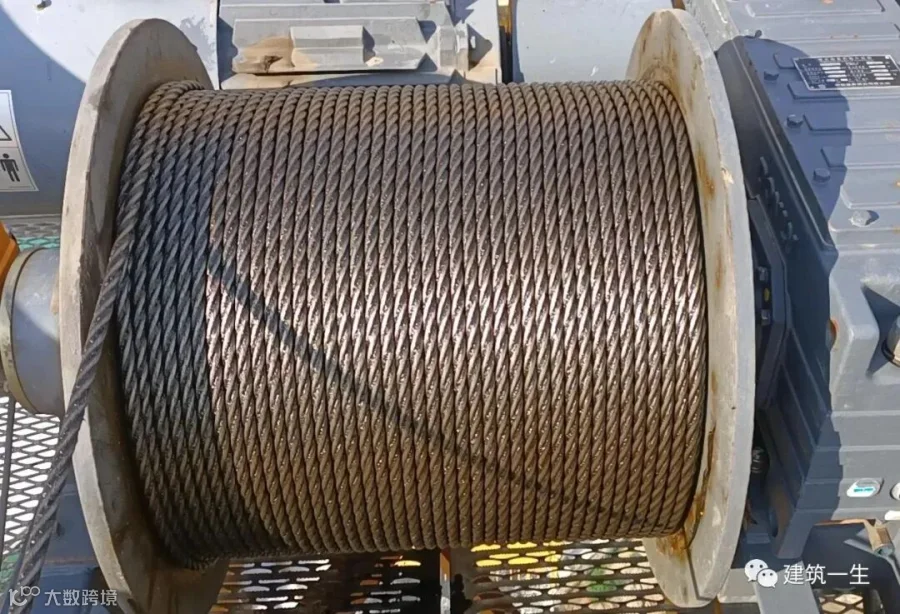

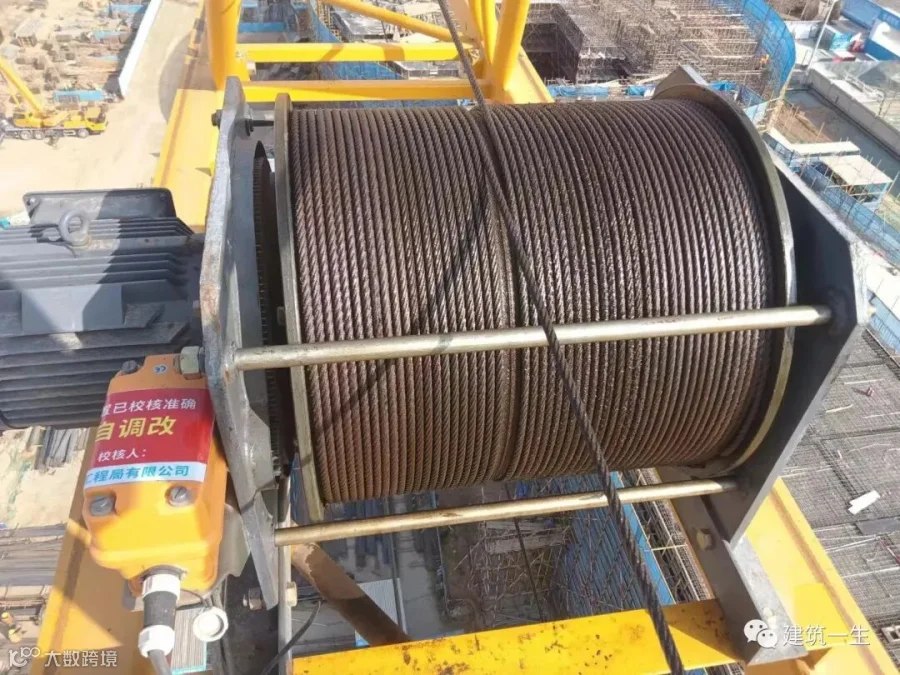

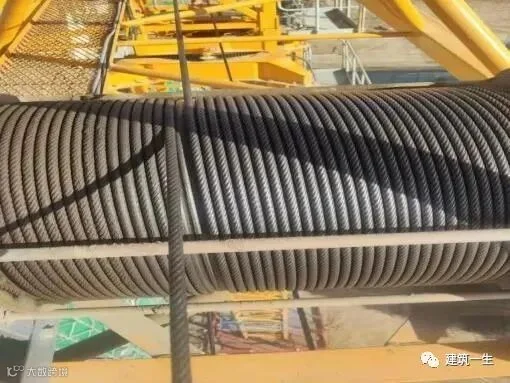

塔吊主卷筒钢丝绳

塔吊小车卷筒绳槽

10 塔式起重机标准化做法

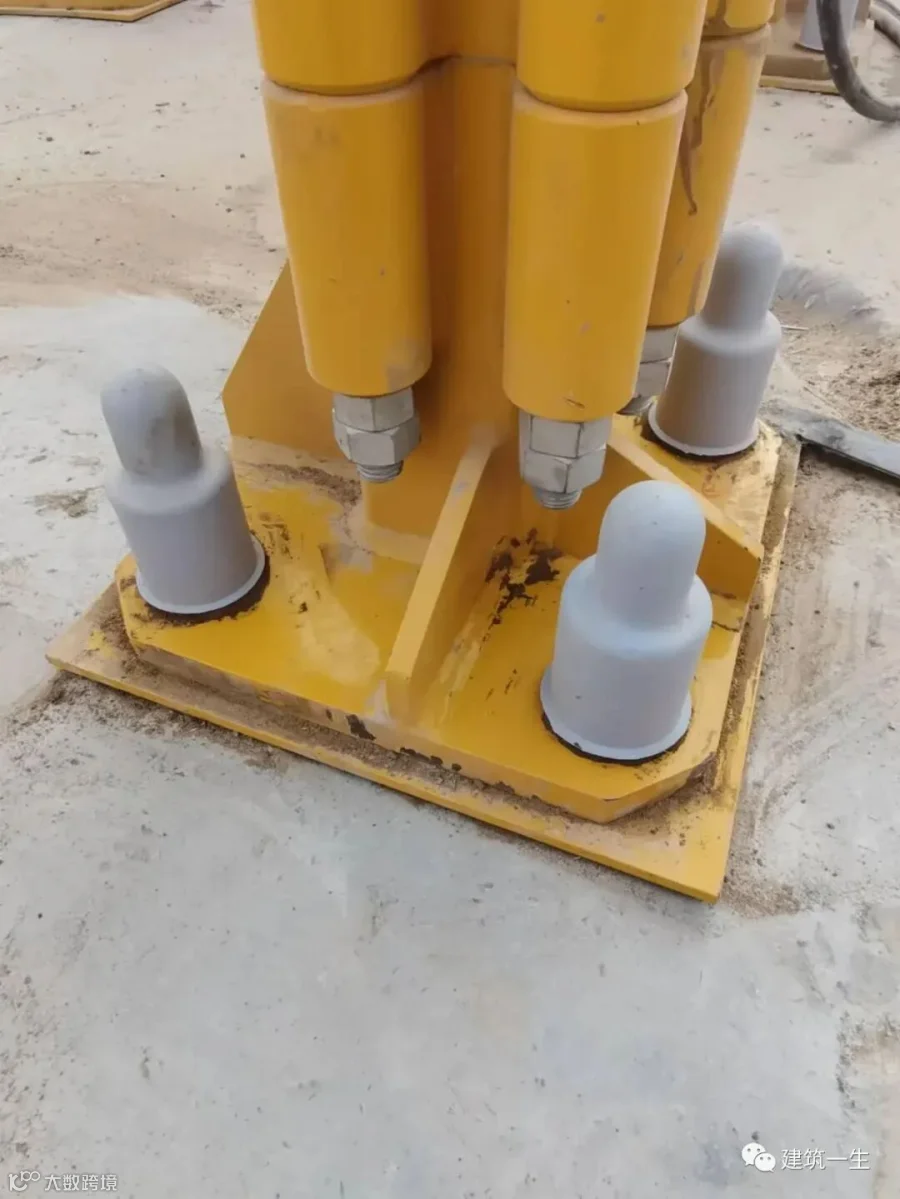

1.塔机安装完毕，高强度地脚螺栓应做好相应的防护，防止生锈腐蚀造成塔式起重机基础受力不均，甚至酿成倒塔事故。塔机基础必须有排水措施，防止长期积水。

2.基础不得有杂物，杂物应及时清理。

3.塔机基础防护应设置牢固可靠的防护并落锁，防止无关人员私自上塔，也防止其他人员在塔机专用箱私拉乱接。

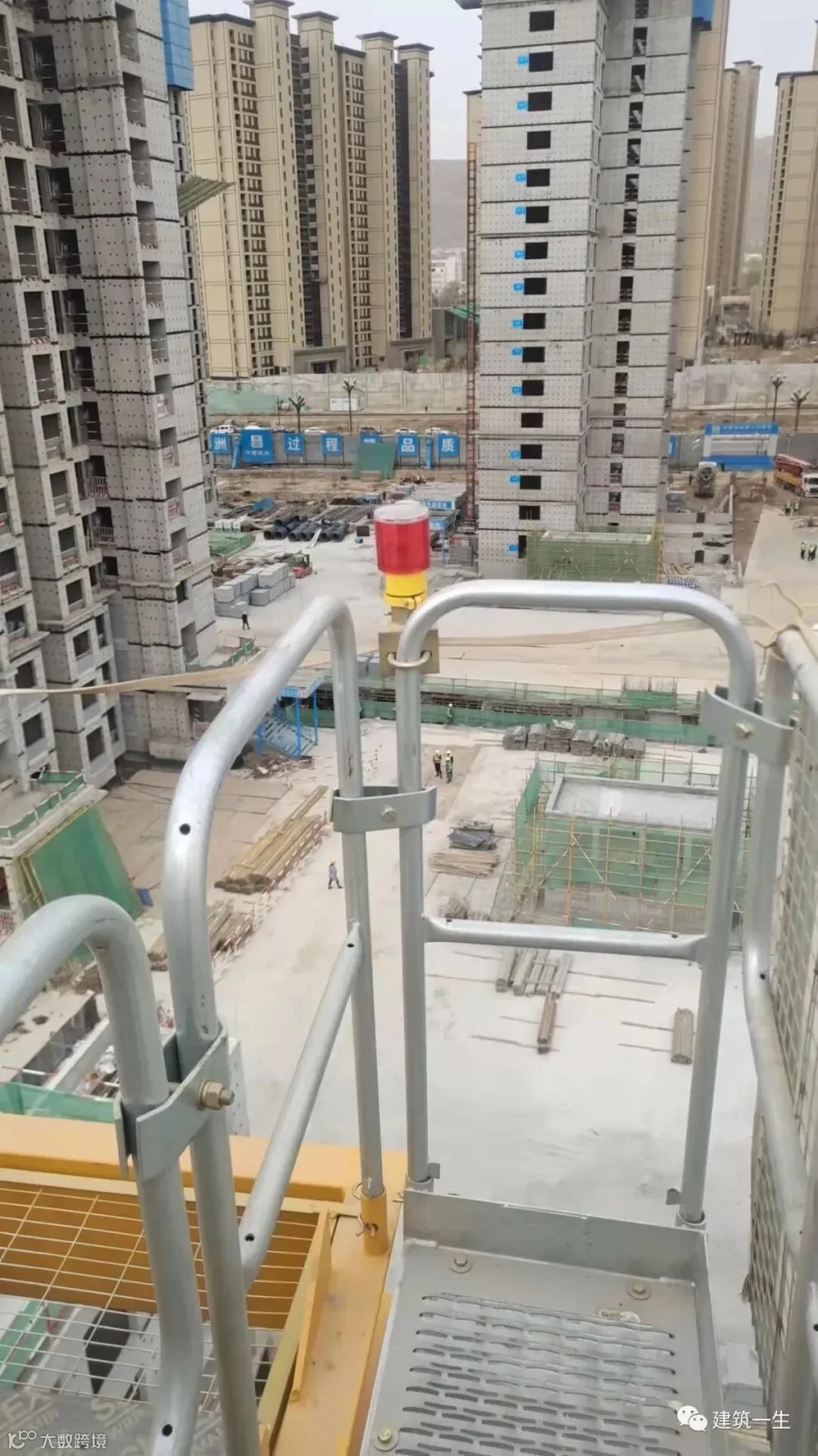

4.上人通道应固定牢靠，离地面2m以上的走道应设置防止操作人员跌落的手扶栏杆，不得有明显塑性变形，并应固定可靠、牢固。走道的边缘应设置踢脚板，不得有明显塑性变形，并应固定可靠、牢固，走道应设置防护门并上锁。

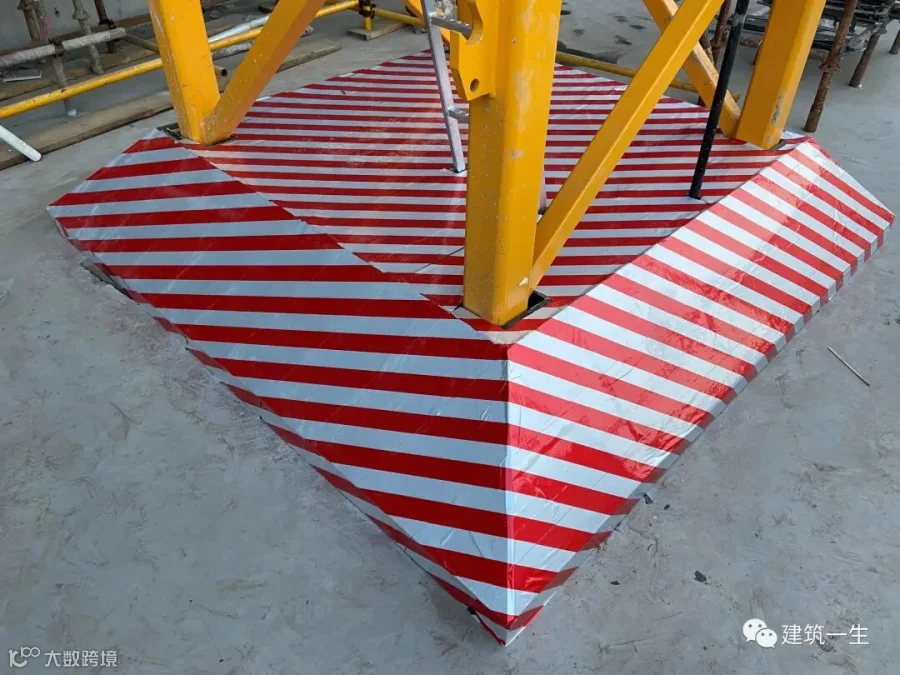

塔吊高强度地脚螺栓

塔吊基础

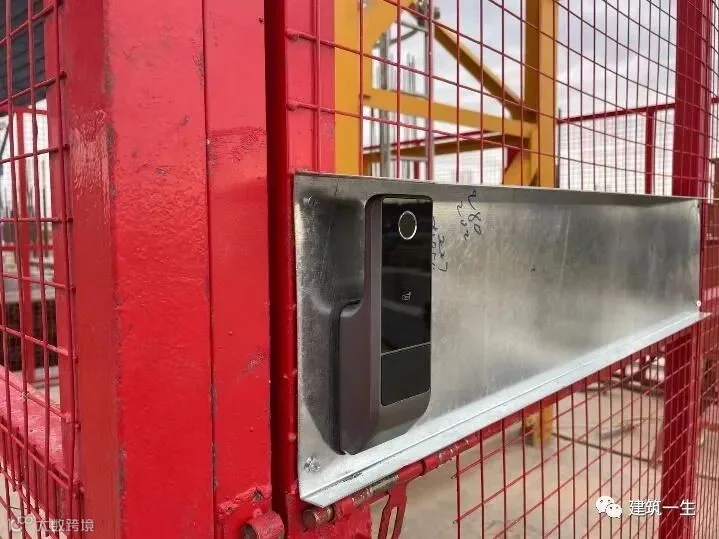

塔吊防护密码锁

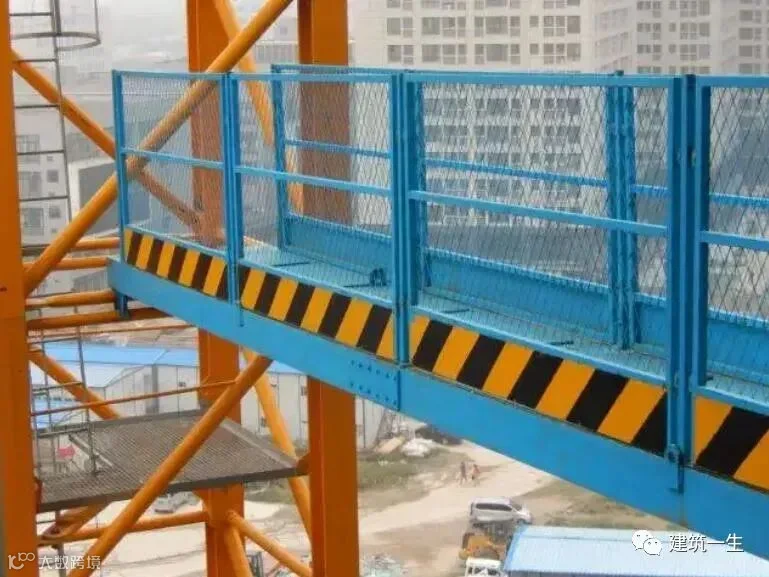

塔吊上人通道

5.塔吊塔身处与建筑结构的预留洞口，应设置可靠防护，设置可靠通道，防止上塔人员发生高处坠落事故，并起到良好防水效果。

6.塔式起重机高度超过50m时必须安装风速仪，当风速大于工作极限风速时，应能发出停止作业的警报。塔式起重机高度超过30m时必须安装障碍灯。

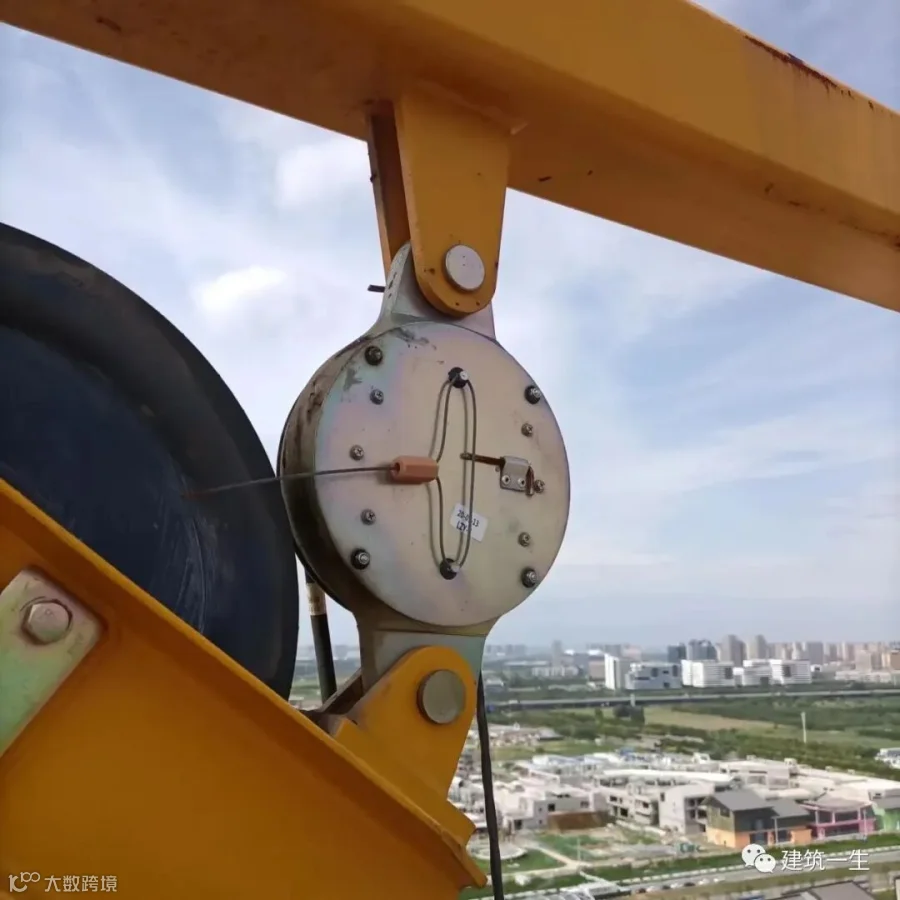

7.塔式起重机上要设置上塔专供塔司的速差自锁器和其他上塔人员的攀爬自锁器，并定期检查其性能是否安全可靠。

8.驾驶室应干净整洁，控制系统正常，驾驶室玻璃不得有任何遮挡物，天气炎热可采取防辐射贴膜。

塔吊预留洞口防护

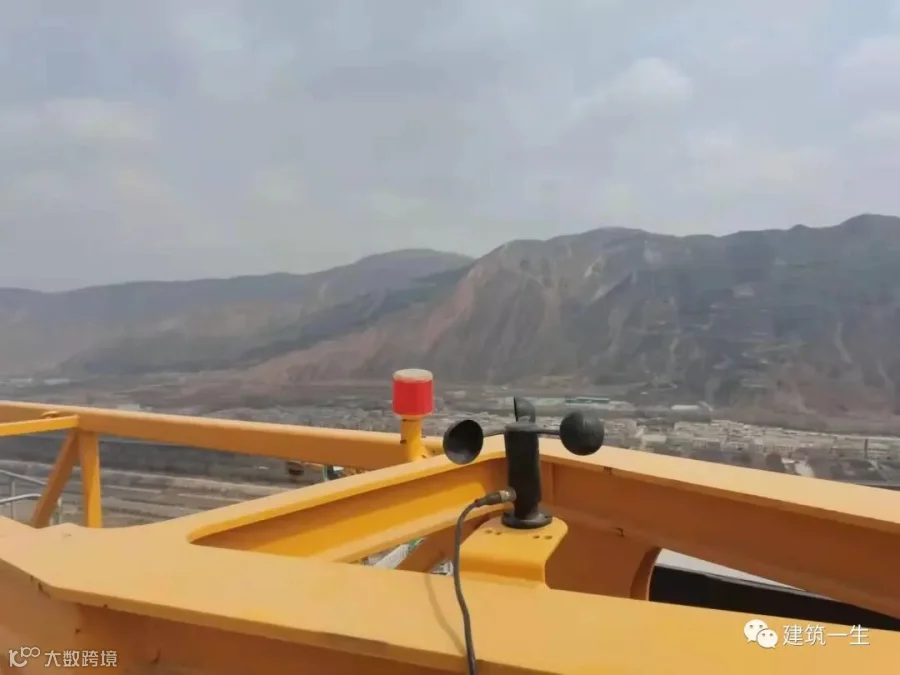

塔吊风速仪

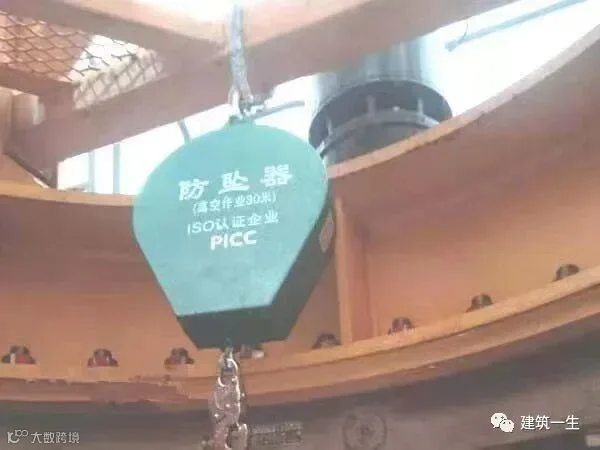

塔吊防坠器

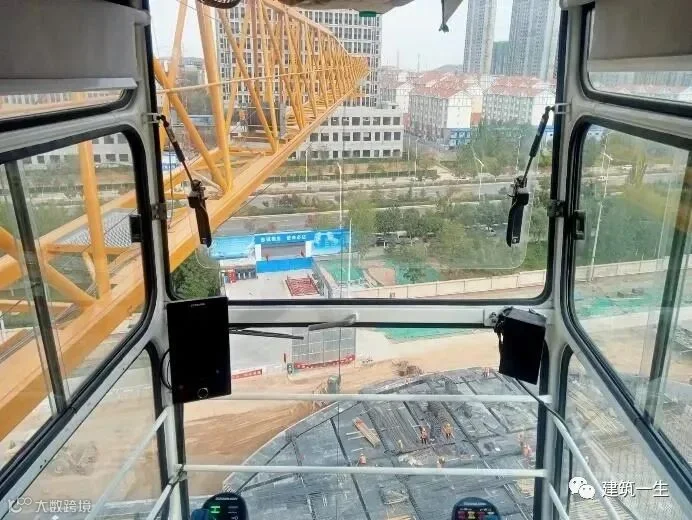

塔吊驾驶室

9.吊索钢丝绳设置卸扣连锁，增强防脱钩保险作用。

10.配重设置保险钢丝绳串联固定，配重应有明显的重量标识。

11.驾驶室内应配备一组灭火器；应确保上下通讯设备良好运行。

12.推广在起重臂及平衡臂处安装灯带的作法，增强夜间作业警示作用。

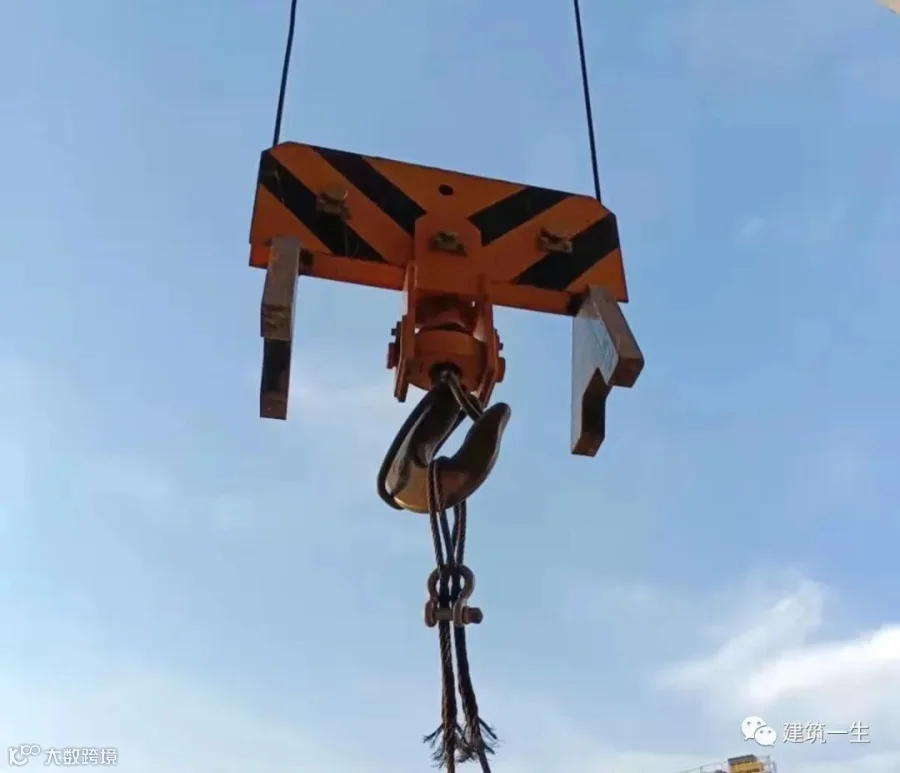

吊索钢丝绳连锁

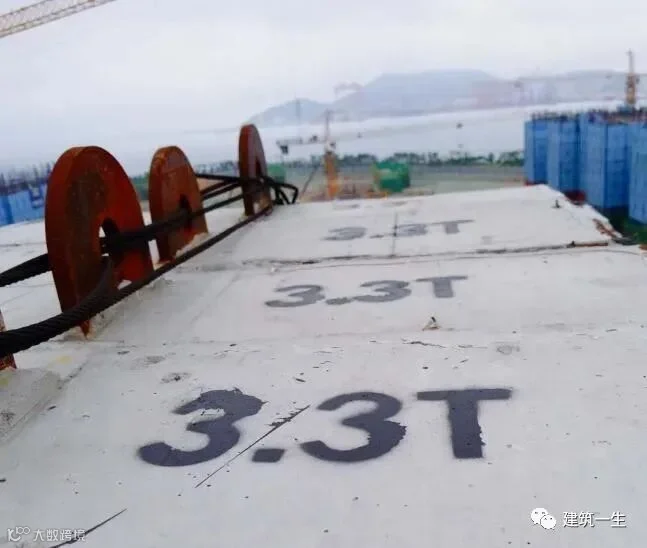

配重标识、保险钢丝绳

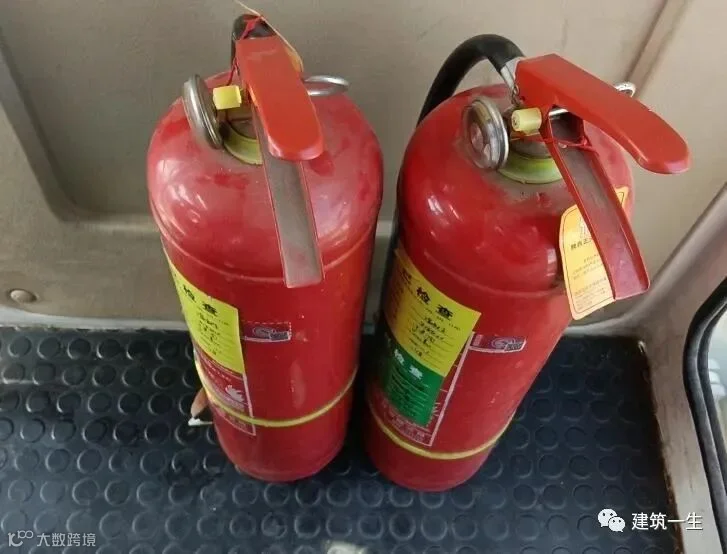

驾驶室放置灭火器

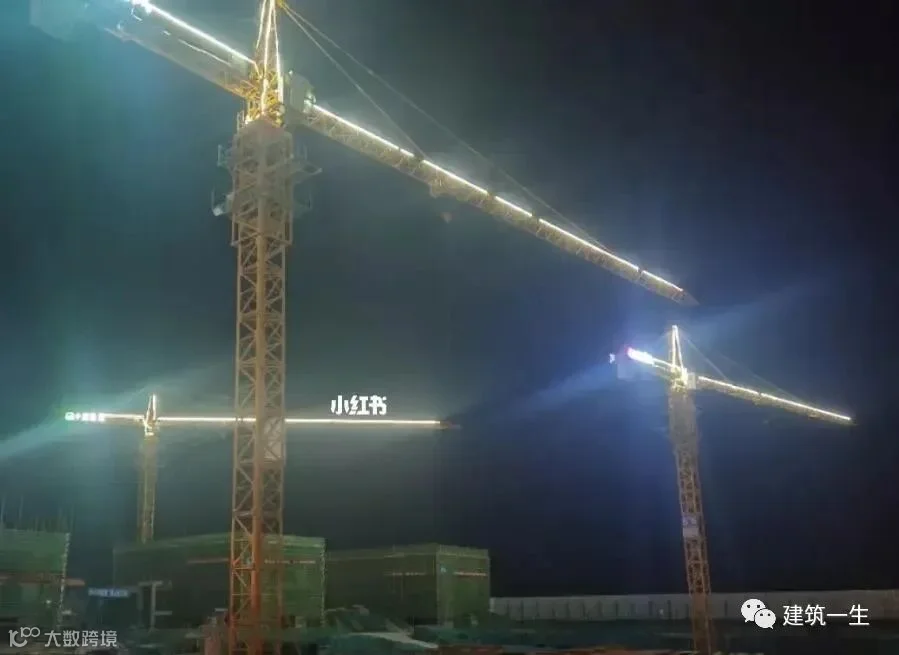

塔吊障碍灯、灯带

11 塔式起重机可视化管理

1.塔式起重机醒目位置设置安全操作规程，时刻提醒作业人员过程中严格按照操作规程进行作业，杜绝违章，减少安全事故。

2.责任公示牌：在塔式起重机明显位置设置责任人相关信息，遇到紧急状况时能够第一时间通知并采取有效处置措施。

3.限位警示标识：各限位警示标识不允许私自拆除，私自调整限位，影响塔式起重机安全系数，造成安全隐患。

4.安装验收牌：使用单位应当自建筑起重机械安装验收合格之日起30日内，向工程所在地县级以上地方人民政府建设主管部门办理建筑起重机械使用登记，将登记标志置于该设备的显著位置, 并制作安装验收牌置于明显位置。

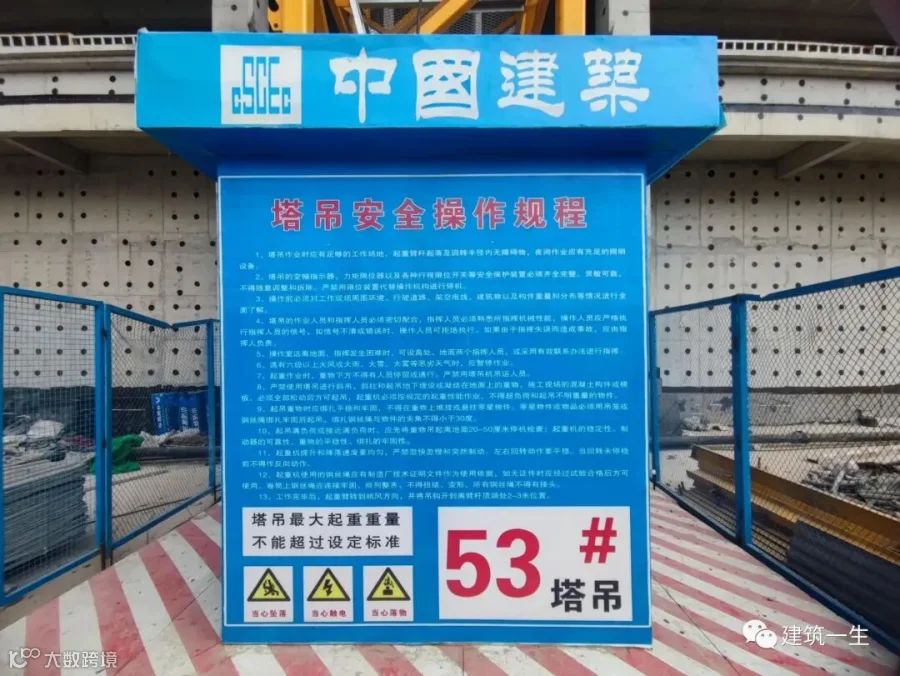

塔吊安全操作规程

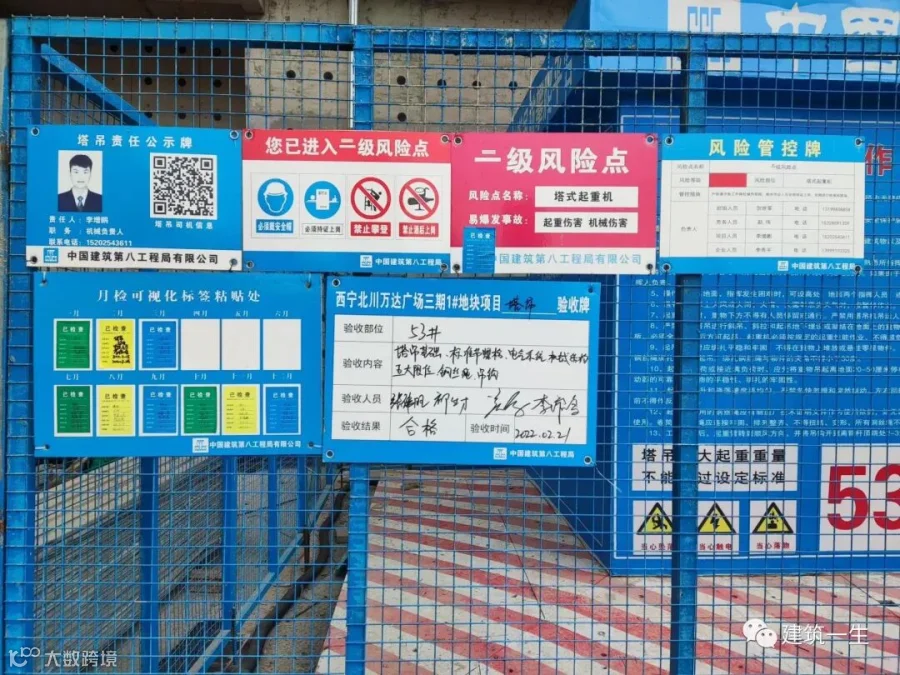

塔吊责任公示牌

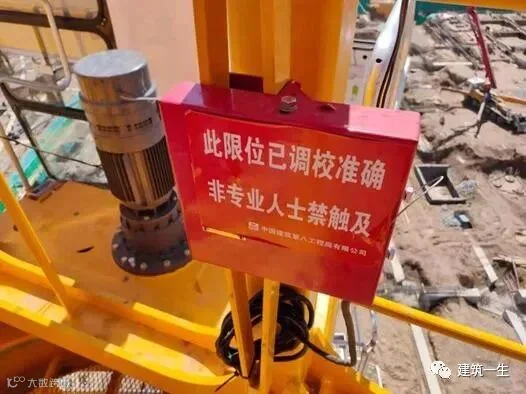

塔吊限位警示标志

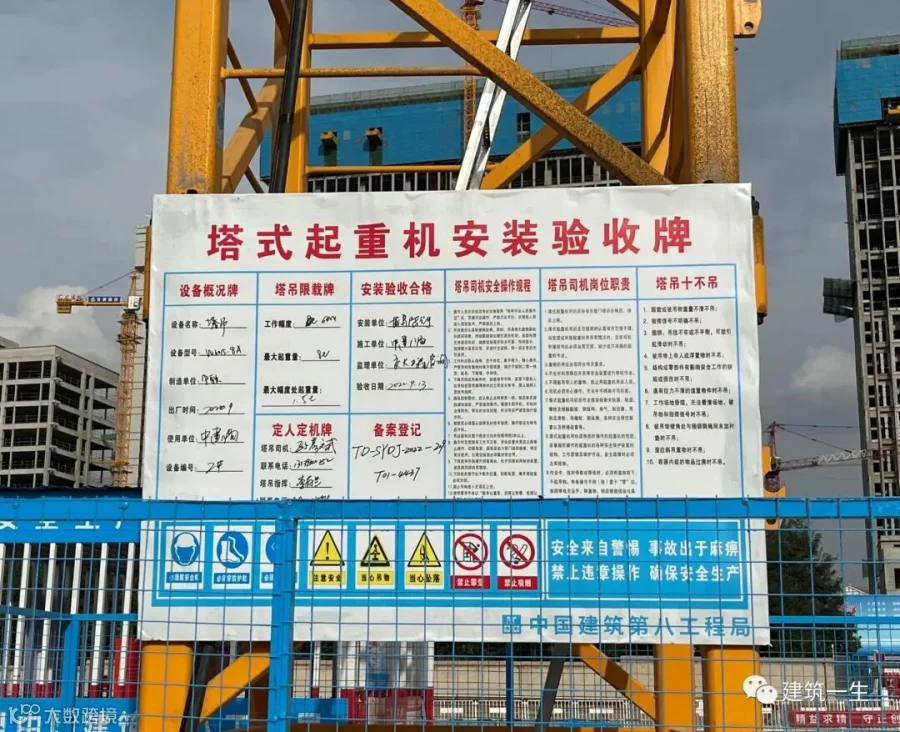

塔吊安装验收牌
