前面两篇科普，我们认识了身边常见的光学应用，也理解了光的四大核心特性：反射、折射、散射、衍射。
很多朋友看完会好奇：
既然光有这些特性，那一张清晰的照片、一次精准的工业成像，到底是怎么来的？
为什么杂乱的环境光线，穿过小小的镜头后，就能在设备里形成轮廓清晰、色彩准确的画面？
为什么对焦不准就会模糊，光圈变化会影响画质？
今天我们不讲枯燥公式，带你从零搞懂：光线从进入镜头到生成画面的完整全过程。
想要看懂光学成像，先要读懂最基础的小孔成像。
这是古人发现的光学规律，也是所有相机、镜头、工业视觉成像的底层雏形。
简单来说：光线沿直线传播，物体反射的光线穿过狭小孔洞后，会在后方的平面上形成倒立、缩小的实像。生活中树荫下圆形的光斑，就是太阳通过树叶缝隙形成的小孔成像。
但纯粹的小孔成像有致命缺陷：进光量极少、画面昏暗、成像速度慢，完全无法满足日常拍照和工业检测的需求。
于是，人们用凸透镜替代小孔，既保留了小孔成像的成像逻辑，又能汇聚大量光线，提升画面亮度和清晰度，这就是现代光学镜头成像的最初原型。

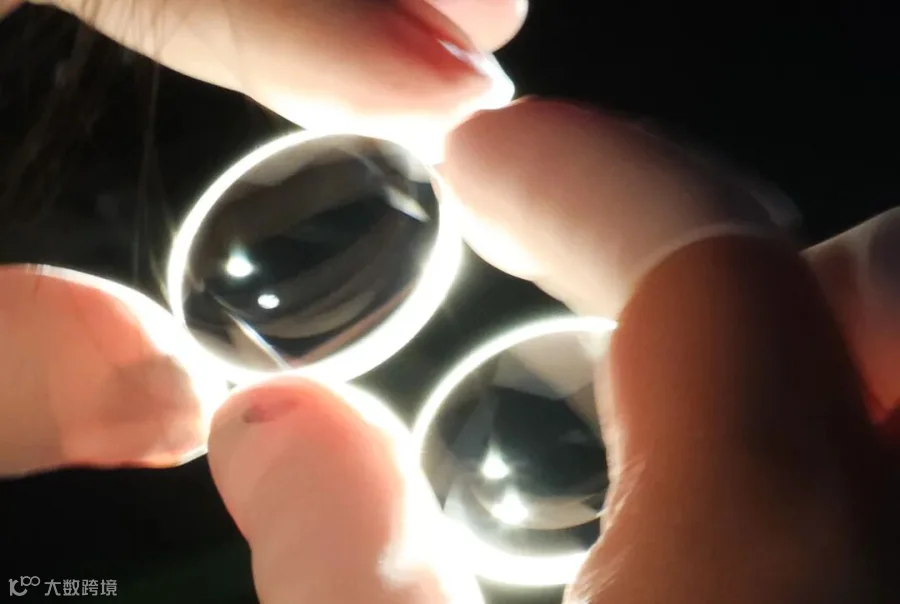

很多人以为镜头镜片只是“一块玻璃”，其实光学镜头是多片凹凸镜片组合的精密结构体。
它的核心工作只有两件事：收拢杂乱光线、矫正光路轨迹。
我们身边所有物体都会反射光线，这些光线是散乱、无规律的。如果直接投射到感光元件上，光线杂乱重叠，最终只会形成一片模糊的光斑，无法形成有效画面。
而镜头的凸透镜结构，会利用光的折射特性，将物体反射的散乱光线，有序收拢、弯折，让同一物体点位发出的光线，精准汇聚到同一个成像点，这个过程就是对焦。
日常拍照时，我们点击屏幕对焦，本质就是镜头微调镜片位置，改变折射角度，让拍摄主体的光线精准汇聚在感光平面上，画面就会瞬间变清晰。
成像的前提是有光。
自然光、灯光、工业补光灯照射在物体表面，物体通过反射、散射呈现出自身的轮廓、颜色和纹理，这是成像的素材来源。没有光线，就没有任何画面。
环境中的杂乱光线进入镜头，多层镜片会过滤无效杂光、矫正光线畸变，同时将主体的有效光线精准收拢，摒弃散乱光线的干扰，规整出有序光路。
镜头内部的光圈，相当于成像的“窗户”。
光圈开大，进光量多，画面更亮，虚化效果更强；光圈缩小，进光量减少，画面更锐利、景深更深。它能平衡画面亮度和成像精度，适配不同拍摄、检测场景。
规整后的光线，最终投射到CMOS/CCD感光元件上。
感光元件相当于设备的“电子视网膜”，可以将光信号转化为电信号，再通过算法处理、色彩还原，最终生成我们看到的清晰数字画面。
结合成像原理，我们就能轻松看懂日常拍照、工业成像的常见问题。
画面模糊、对焦失败，核心原因只有一个：物体光线没有精准汇聚在感光平面上。光线汇聚点偏前或偏后，就会形成弥散光斑，画面自然模糊。
而镜头畸变、画面色差，是因为不同颜色的光折射角度不同，单一镜片无法完全统一光路。这也是高端镜头会采用多片不同材质镜片组合、搭配专业镀膜的原因，通过精密光路矫正，还原真实、清晰的画面。
同时我们之前讲到的衍射、散射特性，也会影响成像质量：杂光散射导致画面发灰，衍射极限限制画面分辨率，都是光学设计中需要优化规避的问题。
很多人疑惑，手机镜头和工业检测镜头成像原理一样吗？
答案是：底层原理完全一致，只是优化方向不同。
手机成像侧重观感：优化色彩、美化虚化、适配弱光拍摄，追求人眼看着舒服；
工业光学成像侧重精准：杜绝畸变、还原真实纹理、极致清晰，只为精准识别产品划痕、尺寸偏差、微小缺陷，服务精密质检。
光学成像，本质就是依靠光的折射与反射，通过镜头中的镜片收拢规整光线，再由感光元件转化为数字画面的过程。
从基础的小孔成像，到精密的现代镜头，所有光学设备的升级，都是为了让光路更精准、画面更清晰、成像更稳定。读懂这套底层逻辑，你就彻底看懂了所有镜头的工作方式。
