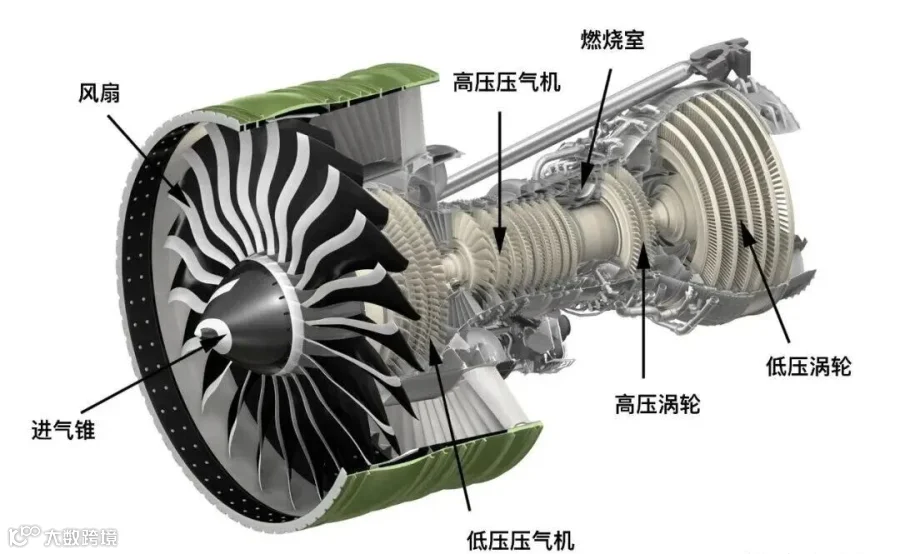

今天直接打开核心机，从最前面的风扇到最后的涡轮，一个部件一个部件拆开看。
风扇段——第一口“吸气”从这里开始
LEAP-1A最前面是风扇段。18片三维编织碳纤维复合材料风扇叶片装在钛合金锻造的风扇盘上。每片叶片根部都有可追溯的件号标识，方便维修时追踪。
有个细节值得单独说——叶片前缘有一层钛合金或镍基合金的金属防护罩。这层薄片用粘接和机械方式固定在复合材料本体上，专门抵抗外来物撞击和雨蚀。如果叶片出现缺口，不能像钛合金叶片那样直接打磨修复，必须按专门的复合材料修补程序处理。
风扇后面是一圈周向布置的出口导流叶片（OGV） ，把风扇出口的旋转气流整流成轴向流动。
风扇之后，气流分道扬镳：外圈走OGV和次流道直接产生推力，内圈进入增压级然后进入核心机。增压级一般有3-4级，由低压转子驱动，转速大约4,000-5,000 RPM。
高压压气机——空气被压到40:1
经过增压级初步压缩后，气流进入高压压气机（HPC） 。LEAP-1A的HPC有10级，由高压转子驱动。从入口到出口，空气压力被提升到大约40:1的总压比——这是理解LEAP热力循环的关键数字。
每一级转子上装有叶片，前几级温度低用钛合金，后几级温度高用镍基高温合金。转子组件通过盘鼓式结构连接成整体，由中央螺栓周向预紧。
每一级转子后面都对应一级静子叶片，固定在压气机机匣上。静子的作用是把转子出口的高速旋转气流减速扩压，引导到下一级转子最合适的方向。

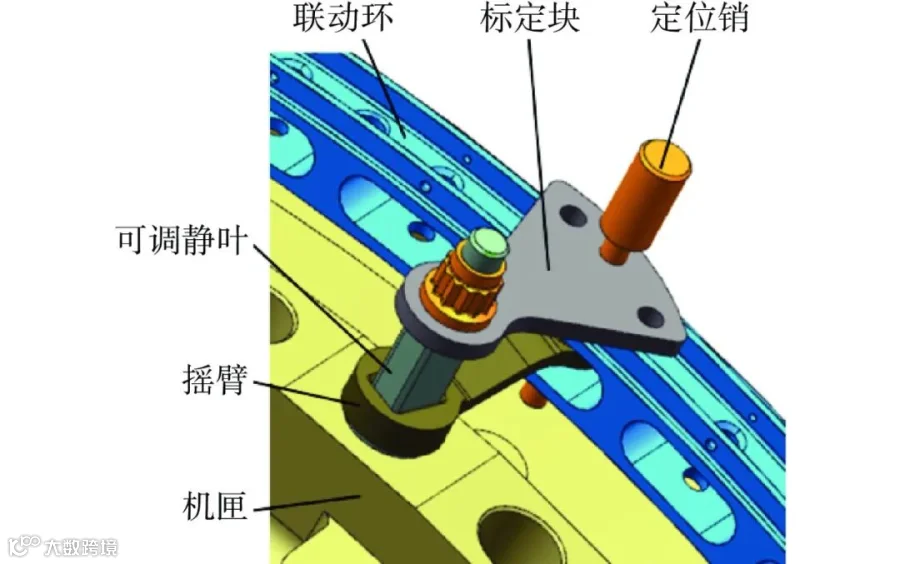

HPC前几级的静子叶片角度可以调节，这叫可调静子叶片（VSV） 。FADEC根据发动机转速和气流条件实时控制叶片角度——低速或启动时关小一点防止失速，高速巡航时开大到设计角度最大化效率。
从HPC引出的高压空气有三个去向：进入燃烧室参与燃烧、用于短舱防冰和客舱增压空调、用于涡轮叶片冷却。
燃烧室——1700K的“火盆”
经过HPC压缩后的高压空气进入燃烧室。LEAP-1A采用环形燃烧室。
HPC出口的高速气流先经过扩压器减速，为燃烧创造稳定的低速环境。

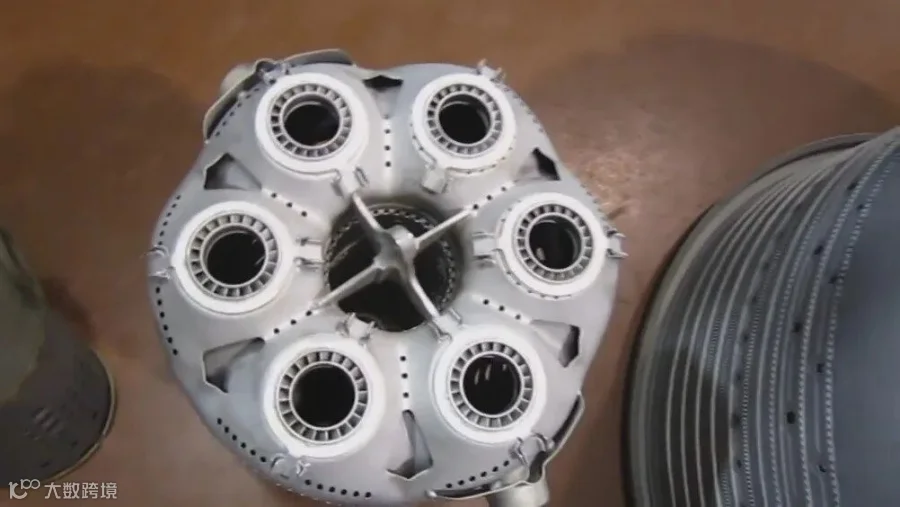

燃烧室衬套是直接承受火焰的部件，材料是耐高温镍基合金。内壁有成千上万个微小的气膜冷却孔，让冷却空气在衬套内壁形成一层保护气膜，把金属温度控制在极限以下。
燃油喷嘴是LEAP-1A的一个技术亮点。采用TAPS（双环预混旋流）燃烧技术——燃油和空气在进入燃烧区之前预先混合成均匀的油气混合物再点燃。相比传统扩散燃烧，NOx排放降低了大约50%。
燃烧室出口的燃气温度高达1,700K以上——这是目前商用涡扇发动机的典型涡轮入口温度。这么高的温度下，涡轮叶片没有冷却系统会直接熔化。
高压涡轮——扛住1700K的“暴脾气”
燃烧室出来的高温高压燃气进入高压涡轮（HPT） ，膨胀做功，驱动压气机。LEAP-1A的HPT有2级。
HPT一级喷嘴位于燃烧室出口，是整台发动机中工作温度最高的部件。材料是单晶镍基合金——没有晶界，高温下强度更高。表面涂有热障涂层（TBC） ，通常是一层氧化钇稳定氧化锆陶瓷，厚度大约0.3-0.5mm，能把金属表面温度降低200-300K。
HPT一级转子叶片内部有蛇形冷却通道。冷却空气从根部进入，在叶片内部拐来拐去充分吸热，从叶尖或尾缘排出。
还有一个关键系统叫涡轮主动间隙控制（HPTACC） 。HPT转子叶尖和机匣内壁之间的间隙直接影响效率——间隙太大会漏气降低效率，间隙太小热膨胀时可能发生刮磨。HPTACC通过在机匣外部引气加热或冷却，控制机匣的径向膨胀量，让叶尖间隙在全飞行包线内始终保持在最优值。
低压涡轮——驱动风扇的“长跑选手”
燃气的能量在HPT中被部分提取后进入低压涡轮（LPT） 。LEAP-1A的LPT有7级。LPT驱动低压转子（N1），低压转子驱动风扇和增压级。
LPT的静子喷嘴和转子叶片也是空心冷却设计，但冷却需求比HPT低得多——因为燃气经过HPT膨胀后，温度和压力已经显著下降。
涡轮后框架（TRF） 是核心机最后一段结构件，位于LPT后方。它的作用是支撑LPT后轴承和转子、把排气气流导流至排气喷管、提供后安装节的连接点。
附件齿轮箱——动力从这里“抽”出来
前面讲发动机功能时提到，发动机要为飞机提供电气、液压和气动能源。这些能量从哪里来？答案是附件齿轮箱（AGB） 。
AGB安装在风扇机匣下方，通过径向传动轴从HPC转子提取功率。AGB内部是一组齿轮，把N2转子的高转速（约15,000 RPM）降低到适合各附件的工作转速。
AGB驱动以下附件：整体驱动发电机（IDG） 为飞机提供115V交流电、发动机驱动泵（EDP） 供应飞机液压系统、起动机/发电机启动发动机和辅助发电、燃油泵从油箱供油、滑油泵组件负责发动机滑油系统的供油和回油。
径向传动轴穿过风扇机匣和核心机机匣，穿过OGV区域，是整台发动机中最长的功率传输路径之一。这根轴的设计必须同时解决高转速下的临界转速避开、热膨胀补偿和轴承润滑三个问题。
写在最后
从18片复合材料风扇叶片“吸气”开始，到10级高压压气机把空气压到40:1，到TAPS燃烧室把油气混合物点成1700K的“火盆”，到单晶叶片加蛇形冷却扛住极端高温，到7级低压涡轮驱动风扇持续输出动力——这一整套系统，每一个部件都在极限边缘工作，每一个设计都在挑战材料和工程的边界。
这就是航空发动机的“暴力美学”：不是蛮力，是精准控制下的极致暴力。
LEAP-1A的燃油消耗和碳排放比上一代发动机减少了15%。这个数字背后，是风扇叶片、压气机、燃烧室、涡轮、附件齿轮箱每一个部件共同协作的结果。缺了任何一个，这台发动机都飞不起来。
