在铜合金的世界里，铍铜（Beryllium Copper）一直是个特殊的存在。
论导电率，它比不上纯铜；论成本，它比黄铜和磷青铜贵得多；论生产，它还伴随着严格的职业健康与环保要求。听起来好像没什么优势，对吧？
但恰恰相反，在高端连接器、弹片、触点、微型弹簧、航空航天弹性元件、精密仪器这些领域，铍铜长期占据着不可替代的位置。
原因很直接：它能在铜基体中，同时实现高强度、高弹性、良好的疲劳性能、耐磨性、耐蚀性、无磁性以及出色的尺寸稳定性。
对于普通导电件来说，这些性能可能“过剩”了。但对于高端应用而言，材料失效往往不是因为“不能导电”，而是因为接触压力下降、弹性回复不足、疲劳开裂、尺寸漂移。
所以，铍铜不是普通铜合金，也不是单纯有争议的材料。更准确地说，它是一类性能上限很高、制造和合规门槛也很高的高端弹性铜合金。
今天咱们就来聊聊，这种“带刺的玫瑰”，为什么高端产业就是离不开它。
一、铍铜为什么这么强？核心是“析出强化”
铍铜的高性能，主要来自一种叫时效析出强化的机制。
以高强铍铜C17200为例，生产过程大致是这样的：
先把材料加热到约780°C，让铍原子完全融入铜基体，形成过饱和固溶体。此时材料很软，容易加工成形。然后通过冷加工和时效处理——在300-320°C保温几个小时——基体中会析出细小弥散的强化相。

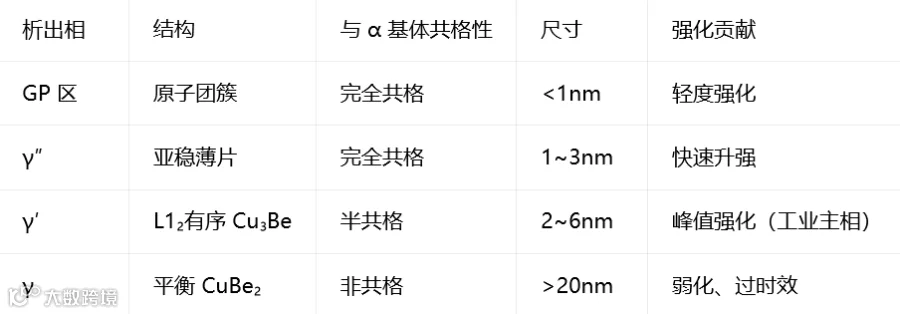

这些析出相就像混凝土里的钢筋，能有效阻碍位错运动，让材料的屈服强度、抗拉强度、硬度和弹性极限大幅提升。
铍铜的性能不是由单一步骤决定的，而是由“固溶处理→快速冷却→冷加工→时效处理”这一整条链条共同决定。
时效不足，析出不充分；时效过度，析出相粗化，强度和弹性都会下降。
这意味着，铍铜不是“买一个牌号就能用” ，必须明确材料状态。固溶态适合复杂成形但强度低；预硬化态由材料厂完成时效，用户可以直接冲压使用。
对于连接器企业来说，真正采购的不是单纯的C17200，而是某个厚度、某个硬度、某个导电率范围、某个弯曲性能和应力松弛指标的板带。这就是铍铜供应链的专业门槛。
二、铍铜分两类：高强和高导
铍铜一般分为两大类。
第一类是高强铍铜，典型代表是C17200（对应国内QBe2）。铍含量通常在1.8%到2.0%左右，主要用于高强弹性件、精密连接器、弹片、弹簧和耐磨零件。时效后抗拉强度可达1100到1400 MPa，硬度可达HRC 36到42，可以和高强度钢媲美。
第二类是高导铍铜，典型代表包括C17500、C17510等。铍含量较低，同时加入钴或镍，导电率远高于C17200，主要用于电阻焊电极、导电弹性件、通信和汽车相关的高导结构件。
简单说就是：要极致强度和弹性，选C17200；要兼顾导电和强度，选C17500。
三、为什么产业界一直想替代铍铜？
既然铍铜这么好，为什么大家都在找替代方案？
第一，职业健康与环保合规。
需要区分清楚：铍铜成品在正常使用中并不危险。风险主要来自熔炼、焊接、磨削、抛光、干式打磨等环节可能产生的可吸入含铍粉尘或烟尘。
吸入含铍颗粒可能导致严重的慢性肺部疾病——“铍病”。美国职业安全与卫生管理局规定，工人工作环境的铍含量不得超过2μg/m³。欧盟REACH法规已将铍化合物列为高关注物质。
这意味着铍铜生产加工必须配置严格的通风、除尘、湿法加工、个人防护和职业暴露监测体系。管理成本和合规压力都比较高。
第二，原料和制造成本高。
铍是稀有战略金属，原料、专用熔炼加工、热处理、质量控制、安全环保和废料回收成本都高于普通铜合金。铍铜加工费可超过15万元/吨。
第三，热处理状态管理复杂。
铍铜性能高度依赖固溶、冷加工和时效状态。材料状态选错，可能出现成形性能不足、冲压开裂、时效后尺寸变化、强度不足等问题。
第四，很多场景并不需要铍铜的极限性能。
如果端子对导电率要求更高、对极限弹性要求没那么高，Cu-Ni-Si可能更合适。如果是普通弹片，磷青铜可能已经足够。
所以，铍铜替代不是因为它“不好”，而是产业在做性能、成本、合规和供应链风险之间的再平衡。
四、替代材料路线：不是“一种替代一种”
铍铜的替代，不是一种材料替代另一种材料，而是按照应用场景分层替代。
磷青铜（Cu-Sn-P） ：成熟、成本低，适合普通弹片、微弹簧。但强度、抗松弛和导电性的组合通常覆盖不了高端应用。
Cu-Ni-Si（铜镍硅） ：通过Ni₂Si析出强化，在强度、导电率和抗应力松弛之间平衡较好。抗拉强度可达550到600MPa，导电率达60% IACS，成本仅为铍铜的60%。汽车连接器、小型大电流端子是它的主战场。
Cu-Ti（铜钛） ：最接近“无铍高弹铜合金”的路线之一。高强度、抗应力松弛好、弯曲成形性不错。问题是导电率不高，且加工和热处理窗口较窄。国内目前还无法供应Cu-Ti板带。
Cu-Ni-Sn（铜镍锡） ：通过Spinodal（调幅）分解机制实现强化。抗拉强度可达1000到1200MPa，200°C下1000小时应力保持率大于90%。不含铍，定位是高端无铍替代。国内兴业盛泰、嘉盛铜材已可批量生产。
五、国内外差距：不是“能不能做”，而是“能不能稳定”
铍铜和高弹铜合金的国内外差距，不能简单概括为“国内没有”。
国内具备一定的铍铜、磷青铜、Cu-Ni-Si生产基础。真正需要讨论的是高端应用中的稳定性和认证能力。
第一，高端状态稳定性。 高端铍铜板带和丝材要求强度、弹性、导电率、弯曲性能、边部质量和残余应力稳定。样品合格不等于整卷合格，单批合格不等于长期供货稳定。
第二，热处理和状态控制。 高强铍铜的性能高度依赖时效制度。材料厂需要提供稳定的预硬化状态，或者与用户共同确定成形后时效方案。状态控制不稳定，直接影响端子弹性、尺寸稳定和客户装配良率。
第三，高可靠服役数据库。 国外成熟供应商不仅提供材料数据，还能提供不同状态下的疲劳、应力松弛、弯曲、接触电阻、镀层和热老化数据。国内不少材料仍停留在抗拉强度、硬度和导电率层面。
第四，职业健康与绿色制造能力。 铍铜进入高端供应链，必须同时满足材料性能和合规制造要求。对企业来说，安全环保体系本身就是核心竞争力的一部分。
六、产业方向：从“替代铍铜”转向“分场景选材”
铍铜替代不应被理解成一个简单口号。
更合理的产业方向是：高端场景保留铍铜，中端连接器转向Cu-Ni-Si，高弹无铍场景发展Cu-Ti和Cu-Ni-Sn，普通弹性件继续使用磷青铜。
未来需要做几件事：
第一，建立弹性铜合金选型数据库。 按强度、导电率、弹性、抗松弛、疲劳寿命、弯曲半径和成本，对铍铜、磷青铜、Cu-Ni-Si、Cu-Ti、Cu-Ni-Sn进行分场景评价。
第二，提高高端板带和微丝的一致性。 控制成分、晶粒、织构、析出相、表面质量、边部质量和残余应力。
第三，补齐应力松弛和疲劳数据。 弹性铜合金的核心不是室温强度，而是长期服役稳定性。必须建立高温条件下的应力松弛数据库。
第四，强化材料—冲压—镀层—装配协同。 端子材料不是孤立使用的。供应商必须从“材料厂”角色向“应用解决方案”角色转变。
第五，建设合规制造体系。 对于仍需使用铍铜的高端场景，企业需要把粉尘控制、职业暴露监测、废料回收和环保合规纳入产线设计。
最后聊两句
铍铜不会简单消失，但它的应用边界会被重新分配。
中低端弹性件用磷青铜；高强高导端子用Cu-Ni-Si；高弹无铍端子发展Cu-Ti；高端弹性和尺寸稳定场景探索Cu-Ni-Sn；极端高可靠应用中，铍铜仍然保留位置。
对材料企业来说，未来竞争不只是“能不能生产铍铜”，而是能否给客户提供一套清晰的弹性铜合金选材方案：该用铍铜时用铍铜，该替代时有可靠替代材料，该验证时有完整数据支撑。
这才是铍铜及其替代材料真正的产业逻辑。
内容来源：网络
本期编辑：小艾
论文投稿：作为领先的高科技先进制造技术产业服务平台，AMT接受学术论文投稿；稿件的发布完全是公益和免费的；论文投稿邮箱：info@amtbbs.org
版权声明：AMT尊重版权并感谢每一位作者的辛苦付出与创作；除无法溯源的作品，我们均在文末备注了来源；如文章、视频、图片、文字涉及版权，请原创作者第一时间联系我们，我们将根据您提供的证明材料确认版权后立即删除内容或按国家规定标准支付稿酬！
