导语
在上一篇文章中，我们看到，经过数十年的探索，钨逐渐取代碳材料，成为ITER以及多数未来聚变堆设计中偏滤器面对等离子体材料的主流选择。
但事实上：即使采用钨，聚变界依然没有真正解决偏滤器问题。随着聚变功率不断提升，未来装置面临的热流负荷仍在持续逼近固体材料的极限。
于是，科学家开始将目光从材料本身转向热流的输运过程——既然无法无限提升材料性能，是否可以改变热量到达材料之前的路径？
这开启了偏滤器发展的下一阶段：利用磁场重新组织热流。
一、如果材料已经接近极限，
我们还能怎么办？
对于聚变工程而言，偏滤器问题本质上是一个热流管理问题。
在系列文1中我们曾提到，未来磁约束聚变装置中的绝大部分等离子体热负荷，最终需要通过刮削层（Scrape-Off Layer，SOL）沿开放磁力线排向偏滤器。
虽然等离子体核心体积巨大，但真正承载这些热量的区域却非常有限。
在ITER等装置中，热流沉积宽度λq通常只有毫米量级，这意味着数十甚至上百兆瓦的功率最终会集中到极小面积上。对于工程师而言，这相当于把一个大型发电站的热量持续集中到几块金属板上。

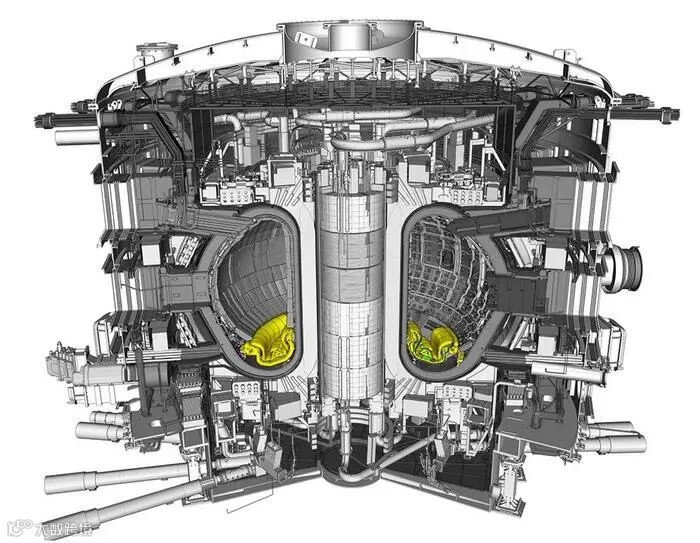

下图：ITER装置中高亮标记偏滤器
图片来源: ITER 仅供学术交流使用。
过去几十年，人们不断改进偏滤器材料。从石墨到碳纤维复合材料，再到今天的钨，材料性能确实获得了显著提升。然而材料的发展并非没有边界。即使是熔点高达3422℃的钨，也无法无限承受持续增长的热流负荷。
对于未来的DEMO和商业聚变电站而言，仅依靠寻找“更耐烧”的材料已经越来越难以满足需求。
于是，新的思路逐渐形成：
如果无法继续显著提高材料极限，那
是否可以先降低材料所承受的热流？
不同设计虽然形态各异，但目标却高度一致：尽可能让材料少承受热流。这也标志着偏滤器研究正在经历一次新的转变。
本篇文章开始，问题变成：如何重新设计热流的运动路径？
而实现这一目标最重要的工具，正是磁场本身。
二、磁场如何成为新的“散热器”？
在聚变装置中，热量并不是凭空出现在偏滤器表面，而是沿着磁力线，从高温等离子体边界不断向外输运，最终集中落在偏滤器靶板上。
因此，如果能够改变磁场的几何形状，就意味着能够改变热流的传播路径、停留时间以及最终落点。
从这个角度看，磁场不仅承担着约束等离子体的作用，也开始成为一种新的"热流管理工具"。于是，新的研究方向——先进偏滤器几何位形（Advanced Divertor Geometry）逐渐形成。

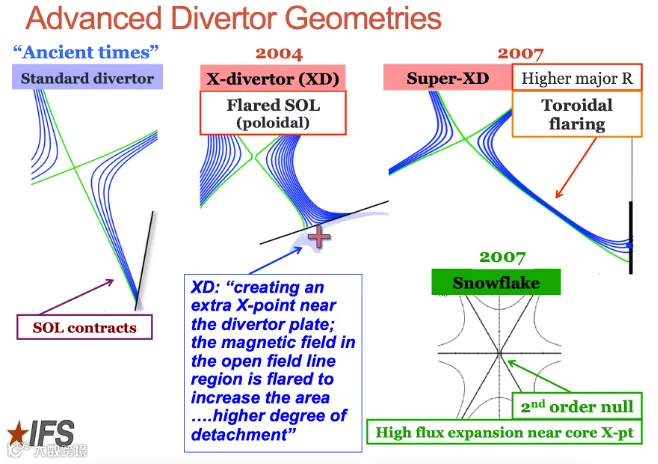

图片来源：引自ADVANCED DIVERTOR GEOMETRIES FOR NEXT GENERATION TOKAMAKSPOSSIBLE SOLUTIONS FOR DIVERTOR ISSUES，仅供学术交流
与传统偏滤器相比，它们利用磁场重新组织热流输运，希望在热量真正接触钨之前，就已完成部分散热工作。
从物理机制来看，几乎所有先进偏滤器设计，都围绕着两个共同目标展开：
1）让热流传播得更远，
2）让热流分布得更宽。
让热流“多走一段路”——
长腿偏滤器（Long-leg Divertor）
传统托卡马克偏滤器采用的是较为紧凑的单零点（Single-null）结构。热流离开核心等离子体后，会沿着磁力线快速抵达偏滤器靶板，中间留给热量扩散和辐射损失的空间十分有限。
于是，科学家想到一个看似简单却有效的方法：
如果不能减少热量，不妨让热量多走一段路。
这便催生了长腿偏滤器（Long-leg Divertor）的设计理念。
所谓"长腿"，并不是把偏滤器简单做长，而是通过优化磁场位形，延长磁力线从X点到靶板之间的传播路径，也就是增加所谓的连接长度。
可以把它理解成：
给等离子体修建了一条更长的"冷却跑道"：粒子需要沿着更长的磁力线传播，途中有更多机会通过碰撞、能量交换以及辐射过程释放能量，因此真正到达靶板时，热流密度可以明显降低。
与此同时，更长的偏滤器通道也意味着更大的边界等离子体体积，为后续形成稳定的脱靶运行创造了更加有利的条件。
补充：长腿偏滤器是一类设计理念。近年来提出的多种先进偏滤器方案，都属于该思路。
代表：英国卡勒姆聚变能源中心MAST-U
Super-X偏滤器（SXD）
Super-X是一种先进偏滤器磁场位形设计。
该概念最早由英国研究团队提出，并率先在英国卡勒姆聚变能中心（CCFE）的兆安培球形托卡马克升级版（MAST Upgrade, MAST-U）装置上进行了工程实现与实验验证。

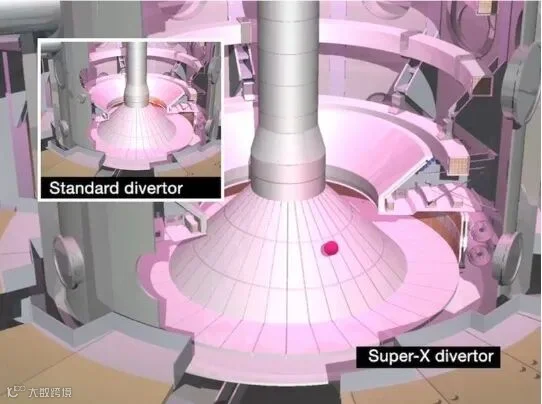

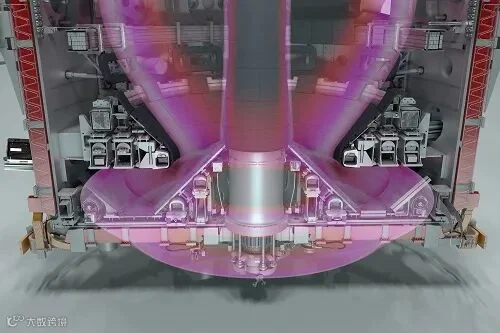

下图：MAST-Upgrade上的Super-X divertor展示图
图片来源：UKAEA公开资料 仅供学术交流使用。
基于下图，可以清楚对比传统常规偏滤器（a） Vs Super-X偏滤器（b）的差异：
空间换时间，大幅拉长轨道（图e）：
Super-X显著增加了粒子沿磁力线运动到靶板的平行连接长度（L//），使高能粒子在到达材料之前拥有更充分的能量耗散空间。
高效稀释，借力大半径卸载热流：
Super-X将偏滤器靶板布置在更大的主半径位置。由于磁通管在外侧区域发生扩展，原本集中于小区域的热流被分散到更大的受热面积上，从而降低单位面积热流密度。
这意味着原本集中的热流被自动稀释到了更大的物理面积上，在几何层面上直接削减了单位面积所承受的热流密度。
降低靶板磁场，进一步改善脱靶运行条件：
靶板向外延伸后，Super-X利用外侧区域较低的磁场强度以及更大的几何尺度，进一步改善偏滤器区域的等离子体输运条件，使等离子体更容易进入稳定脱靶状态（图d）。

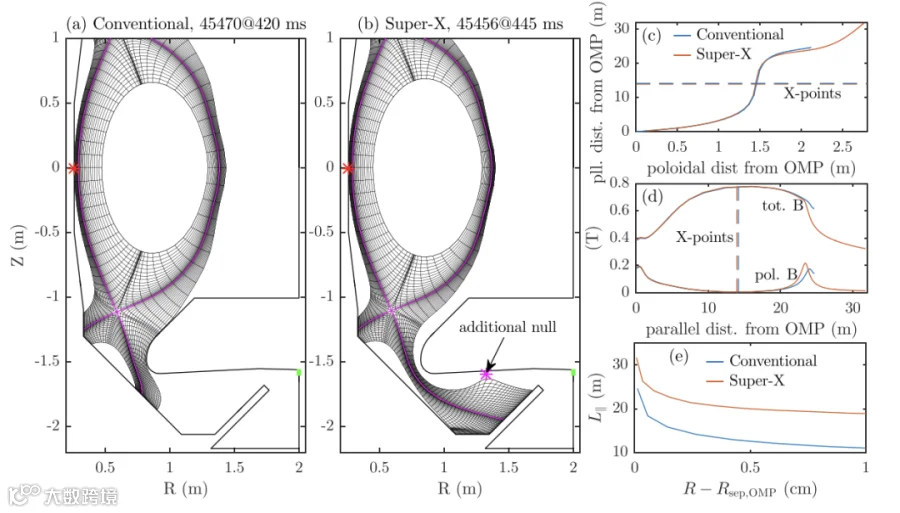

下图：对比传统的常规偏滤器（a），先进的超级X偏滤器（b）
图片来源：引自论文Super-X and conventional divertor configurationsin MAST-U ohmic L-mode; a comparisonfacilitated by interpretative modelling 仅供学术交流与行业探讨
总结说，普通长腿偏滤器是在延长热流传播时间，那么Super-X则是在此基础上，进一步扩大热流沉积面积。 二者共同作用，使热量在到达材料之前获得更多冷却和扩散机会，同时降低实现脱靶运行所需的条件，因此被认为是目前最具代表性的先进偏滤器方案之一。
近年来，包括X-point Target Divertor（XPT）在内的一系列长腿偏滤器方案，也都是这一思路的不同工程实现。
虽然具体磁场布局各不相同，但目标高度一致：让热量在到达材料之前，就尽可能完成更多扩散和冷却。
让热流“铺得更宽”——
雪花偏滤器（Snowflake Divertor）
如果说长腿偏滤器的核心思路是延长热流传播路径，那么雪花偏滤器采取的是另一种思路：
通过改变磁场拓扑结构，让热流在偏滤器区域获得更大的扩散空间。
传统单零点（Single-null）偏滤器只有一个主要X点，磁力线在这里发生分离，并最终将来自等离子体边缘的热流引导至靶板。
而雪花偏滤器通过精细调节线圈电流，使主X点附近形成一个更加特殊的磁场结构：两个X点非常接近，形成近似“雪花形状”的磁拓扑，因此被称为 Snowflake Divertor。
从工程角度来看，它最直接的效果就是增大热流在靶板上的覆盖面积（Flux Expansion）。

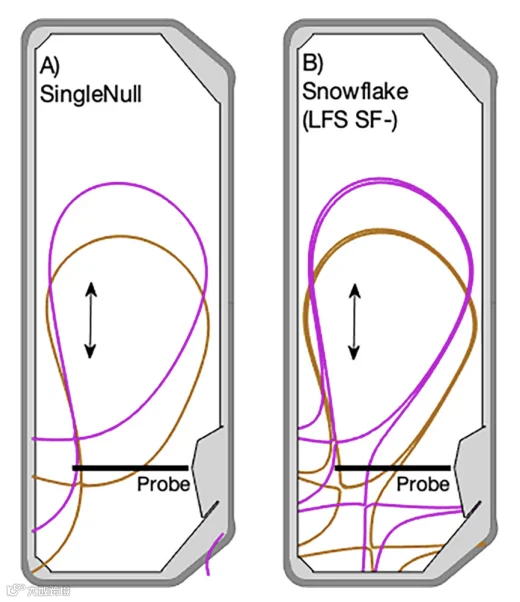

图片来源：引自论文Divertor turbulent transport in the single nulland snowflake in the TCV tokama 仅供学术交流与行业探讨
如果把传统偏滤器比作一束高压水枪，那么雪花偏滤器更像是在喷嘴前安装了一个扩散器：总功率并没有减少，但单位面积承受的压力明显下降。
这种特殊结构带来了几个重要效果。
首先，多个X点之间形成更宽广的磁场弱区域，使偏滤器附近的磁通扩展显著增强，原本集中在狭窄区域内的热流能够分散到更大的空间范围，从而降低靶板单位面积承受的热流密度。
其次，雪花结构改变了偏滤器区域的等离子体输运路径，使更多能量可以在到达材料之前，通过碰撞、辐射以及与中性粒子的相互作用提前释放，为脱靶运行创造更加有利的条件。

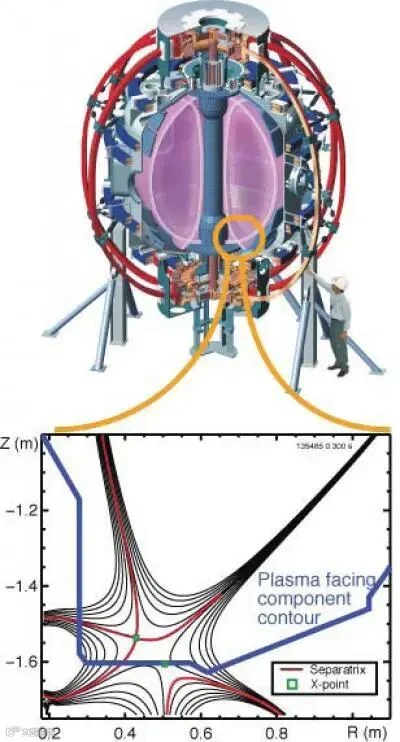

图片来源：引自Snowflake divertor – a possible power exhaust solution for magnetic fusion 仅供学术交流与行业探讨
代表：瑞士等离子体中心TCV装置
瑞士等离子体中心（Swiss Plasma Center）的TCV（Tokamak à Configuration Variable）装置是最早实现并系统研究雪花偏滤器实验验证的重要平台之一。
TCV具有高度灵活的磁场控制能力，可以通过调整外部线圈电流精确控制等离子体边界形态，因此非常适合探索先进偏滤器位形。研究人员利用TCV成功建立了接近理想雪花拓扑的偏滤器结构，并验证了其在扩大偏滤器区域、改善热流分布以及探索脱靶运行方面的潜力。

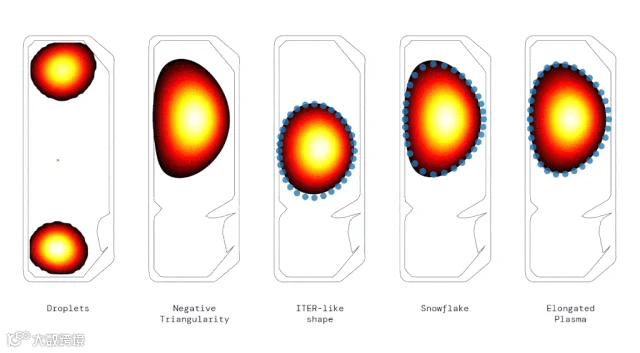

下图：TCV中实现不同等离子体边界位形的图形表示
图片来源：公开资料
与此同时，Princeton Plasma Physics Laboratory的NSTX和NSTX-U，以及核工业西南物理研究院的HL3等装置也开展了大量相关研究。

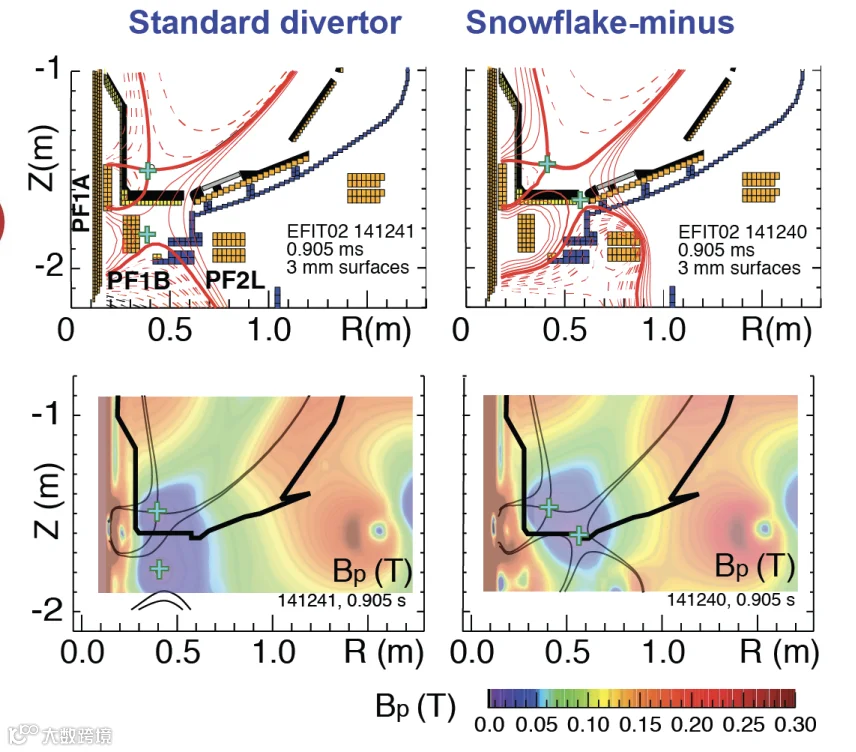

下图：“雪花”偏滤器_NSTX装置上的Snowflake偏滤器实验示意
图片来源：引自Lawrence Livermore National Laboratory，仅供学术交流与行业探讨
这些实验表明，通过优化磁场拓扑，可以显著改变热流沉积特性，为未来聚变堆提供新的排热思路。
从“约束磁场”走向“热流磁场”
无论是长腿偏滤器，还是雪花偏滤器，它们虽然磁场结构各不相同，但背后的工程思想却高度一致。
过去，磁场设计的主要目标是尽可能约束住高温等离子体；而今天，人们开始越来越关注——如何利用磁场主动管理热流。
即，磁场不再只是聚变反应发生的"容器"，也逐渐成为控制能量排出的"散热器"。
然而，仅靠改变磁场仍然不足以彻底解决问题。
无论热流被拉长还是被铺宽，高温等离子体最终仍然会接触固体靶板。如果不能进一步降低粒子抵达材料时的温度，再先进的磁场设计也难以彻底突破固体偏滤器的极限。
因此，聚变研究又迈出了下一步——不是继续优化材料，也不是继续改变磁场，而是在材料前方，主动构建一层能够耗散和缓冲热量的边界等离子体区域。
这便是当前先进偏滤器研究的另一项核心技术：
脱靶运行（Detachment）。
三、真正保护钨的，并不是钨自己，
而是脱靶运行
上面我们介绍了，先进偏滤器几何位形解决的是如何重新分配热流。
但在工程上，很快又出现另一个现实问题：
即使利用长腿偏滤器延长了热流传播路径，利用雪花偏滤器扩大了热流沉积面积，高温等离子体最终仍然需要与固体材料接触。
换句话说，磁场只是让热流变得"没那么集中"，却没有真正改变热流本身。
科学家意识到，要想进一步降低偏滤器热负荷，仅靠磁场是不够的，还需要让等离子体在抵达靶板之前，就主动"降温"。
于是，脱靶运行（Detachment）逐渐成为当前国际聚变研究最重要的方向之一。
💡 值得注意的是，脱靶并不是一种新的偏滤器结构，也不是一种特殊材料，而是一种边界等离子体运行状态。
脱靶: 让等离子体在抵达材料前完成“减速”
在传统运行模式下，高温、高密度的等离子体会沿着开放磁力线直接冲向偏滤器靶板，绝大部分热量最终集中沉积在钨表面。
而在脱靶状态下，情况发生了明显变化。
通过调节偏滤器区域的等离子体密度、压力以及杂质辐射条件，科学家可以在靶板前方形成一片相对低温、高密度的边界区域。
高速粒子进入这一地区后，会不断发生碰撞、电荷交换、复合以及辐射等过程，原本携带的大量热量通过辐射形式提前释放，并由更大的真空室表面区域共同承担，而不再集中沉积于偏滤器靶板。
因此，到达钨靶板时，粒子的温度、速度和热流密度都已明显下降。

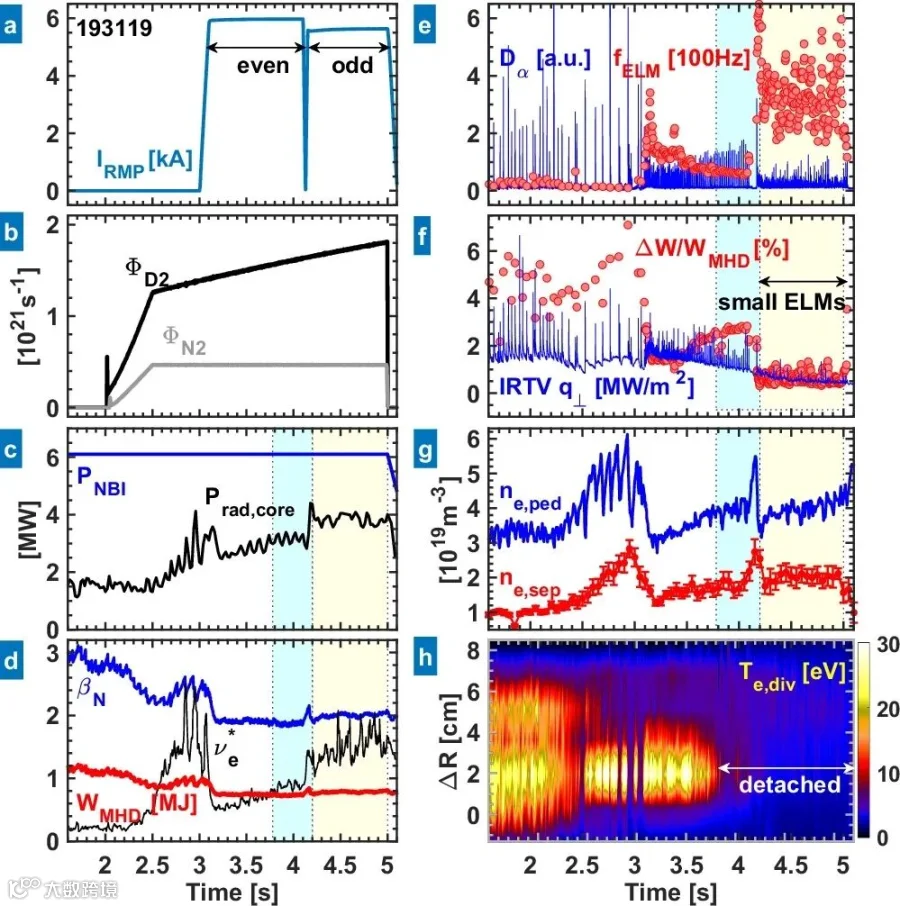

下图：DIII-D托卡马克中RMP ELM控制与偏滤器脱靶的协同/一体化控制研究
图h，在 3.75 秒这个时间节点，偏滤器靶板的电子温度发生了解耦式的骤降（由黄变深蓝），这标志着偏滤器实现了稳定的脱靶。这种状态的达成，得益于图 b 和 c 中持续注入的氮气杂质带来了强大的辐射散热；而脱靶带来的直接好处，可以直观地从图 f 中看到——靶板的峰值热负荷（蓝线）瞬间跌落谷底。
仅供学术交流与行业探讨
如果借用一个并不完全严格但容易理解的比喻：传统偏滤器更像是让高速列车直接撞向终点，而脱靶运行则是在终点前修建了一条很长的减速轨道，让列车在抵达之前已经完成绝大部分减速。
真正承担大部分能量耗散的，不再只是钨材料本身，而是靶板前方形成的这片低温边界等离子体。大量热量已经在这里通过碰撞、复合和辐射提前释放，因此到达钨表面的热流显著降低。
如何实现：磁场、气体与辐射协同控制
实现这种状态，并不是简单地向偏滤器注入更多气体。
目前国际主流方案通常会根据装置条件，选择并向偏滤器区域注入少量杂质气体（如氢同位素，或氮、氖、氩等），这些杂质元素进入边界等离子体后，会通过较强的谱线辐射形成一个高辐射区域（通常称为辐射层），大量热量在这里提前以电磁辐射形式释放，而不是继续集中沉积在偏滤器靶板上。
同时，再配合连接长度增加、磁场展开等先进偏滤器位形，最终实现稳定的脱靶运行。
💡 补充：这些杂质气体的注入量通常受到严格控制，其目标是在增加边界辐射的同时，尽可能避免污染核心等离子体。
脱靶不是越深越好：寻找稳定运行窗口
因此，从工程角度来看，先进偏滤器几何位形与脱靶运行并不是两套彼此独立的方案，而是一套相互配合的系统。
前者负责创造更加有利的热流输运环境，后者负责真正降低材料所承受的热流负荷。
事实上，目前国际聚变界越来越多地使用另一个概念——Detachment Window（脱靶运行窗口）。
所谓"窗口"，意味着脱靶并不是越充分越好，而是在一个有限范围内保持稳定。
如果脱靶不足，偏滤器仍将承受过高热流；
但如果脱靶区域不断向上游扩展，逐渐侵入核心等离子体附近，则会导致核心温度下降、约束性能恶化，严重时甚至可能导致聚变反应无法维持。
因此，聚变工程真正追求的，并不是"实现脱靶"，而是长期、稳定、可控地维持脱靶状态。
这也是为什么，近年来 TER、EUROfusion、UKAEA、PPPL等机构的大量研究，已经从"如何实现脱靶"，逐步转向"如何实时监测和控制脱靶"。
对于未来商业聚变电站而言，脱靶将不再只是一次实验现象，而必须成为一种能够连续运行数小时、甚至数天的工程运行模式。
从这个意义上说，偏滤器研究正在经历又一次重要变化。
从耐高温材料到利用磁场重新组织热流；再到今天，如何主动调控边界等离子体，让热量在抵达材料之前就完成绝大部分释放。
这意味着，偏滤器的角色，由传统意义上的"热沉"，逐渐演变为一个主动调控边界等离子体状态的复杂工程系统。
四、为什么这仍然不是终点？
回顾偏滤器的发展历程，不难发现，人类始终在围绕同一个问题不断寻找新的答案——
如何让不断增强的聚变热流，能够被安全、稳定地排出？
过去，研究人员试图通过材料创新解决这一问题，随着研究逐渐走向未来聚变电站，钨凭借高熔点、低燃料滞留以及良好的长期运行性能，成为当前聚变装置中最主流的固体面对等离子体材料。
然而，随着未来聚变功率不断提升，人们逐渐认识到，仅依靠提升材料性能难以从根本上解决排热问题。
因此，研究重点开始发生变化：与其不断寻找能够承受更高热流的材料，不如设法降低材料需要承受的热流。
近年来，国际聚变界越来越倾向于将偏滤器问题视为一个完整的排热（Heat Exhaust）系统问题，未来聚变电站的可靠运行，将依赖材料、磁位形、脱靶控制以及主动反馈控制等多种技术的协同优化。
但即便如此，当前方案仍然建立在一个共同前提之上——固体材料需要直接面对等离子体，并承担主要热负荷。
也正因为如此，一个更加大胆的问题逐渐进入研究视野：
如果固体材料始终存在物理极限，那么未来偏滤器是否一定需要由固体材料直接面对等离子体？
液态金属偏滤器由此成为新的探索方向。
通过利用不断流动的液态金属承受等离子体热负荷，材料可以在运行过程中持续更新，并有望突破固体偏滤器在寿命方面的限制。当然，这一路线同样面临磁流体效应、液面稳定性、蒸发污染以及工程集成等挑战。
从碳到钨，是材料体系的演进；从材料到磁场，是排热理念的演进；而从固体走向液态，则可能意味着聚变偏滤器设计范式的一次重新定义。
系列文章（四）预告：
下一篇文章，我们将进一步探讨液态偏滤器的发展现状：
为什么越来越多科研机构开始重新关注液态锂、液态锡等液态金属？
它们真的有可能成为未来聚变电站的新答案吗？
