干了这么多年机加工，刀片选型这件事，说简单也简单，说难也难。
很多老师傅选刀片，闭着眼睛就是硬质合金。粗加工用它，精加工也用它，反正能用就行。但你有没有想过——精加工这道工序，其实有更好的选择？

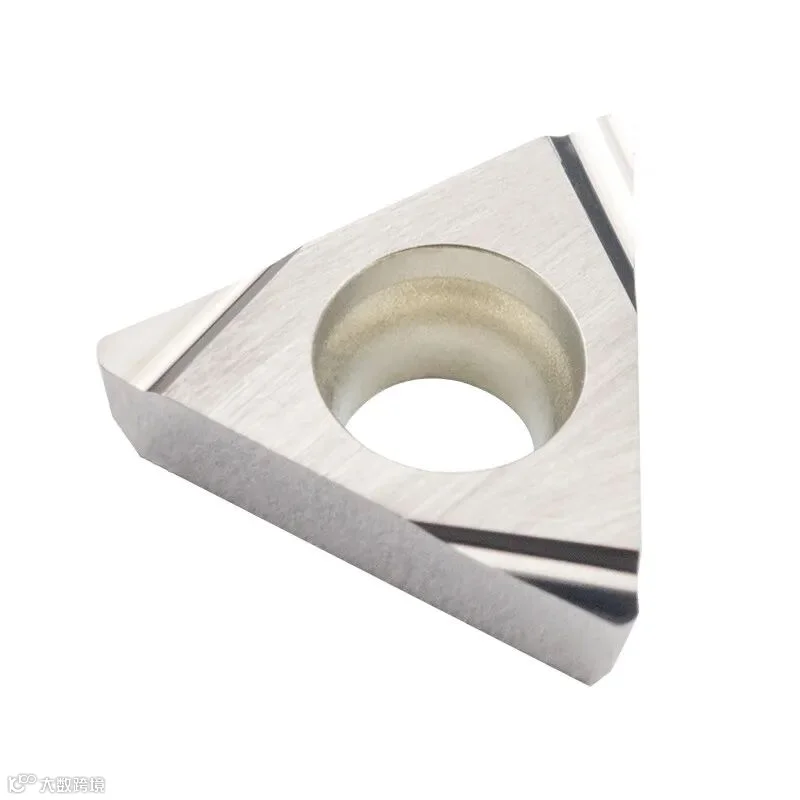

今天咱们来聊一种被很多人低估的刀片材料：金属陶瓷车刀片。
它到底是什么东西？
先别被“金属陶瓷”这四个字唬住。
说白了，它就是一种把陶瓷和金属混在一起烧出来的复合材料。陶瓷相给它硬度，金属相给它韧性，两样一结合，既不像纯陶瓷那么脆，又比普通硬质合金更耐磨。
TiCN基金属陶瓷是市面上最常见的一种。它的硬度能达到HRA90到95，比硬质合金还高出一截。红硬性也特别好，1100到1300度的高温下还能正常切削。普通硬质合金到这个温度早软了，它还能撑住。
还有一个很多人不知道的优点：它跟钢材的亲和力特别低。什么意思？就是切钢的时候不容易粘刀，不容易产生积屑瘤。加工出来的表面光滑度，比硬质合金好一大截。
听到这里你可能已经心动了。但别急——它不是万能的。

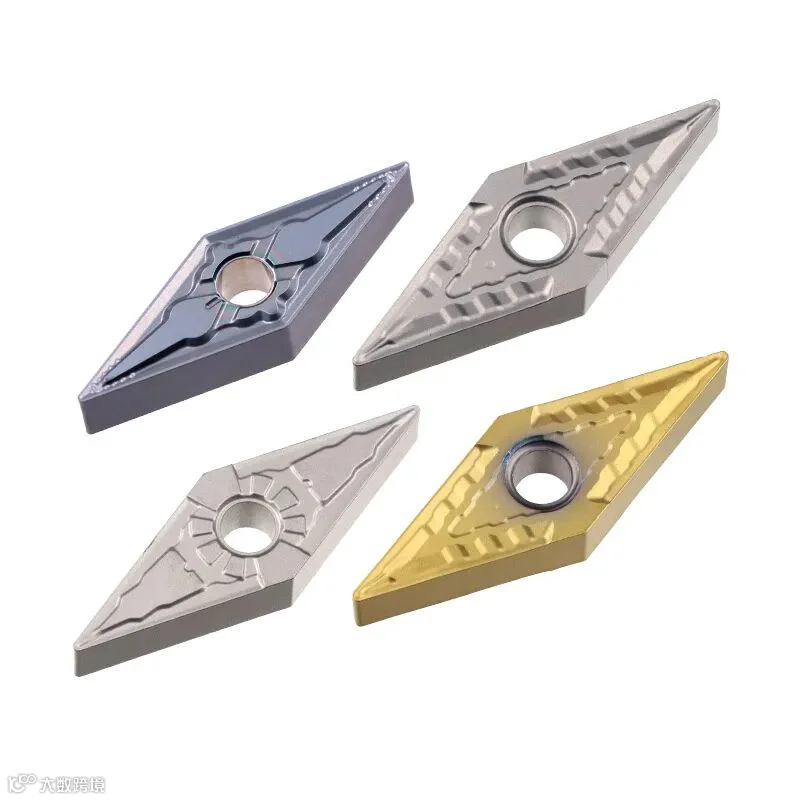

它最擅长干什么？一句话总结：加工各类钢件，做精加工和半精加工。

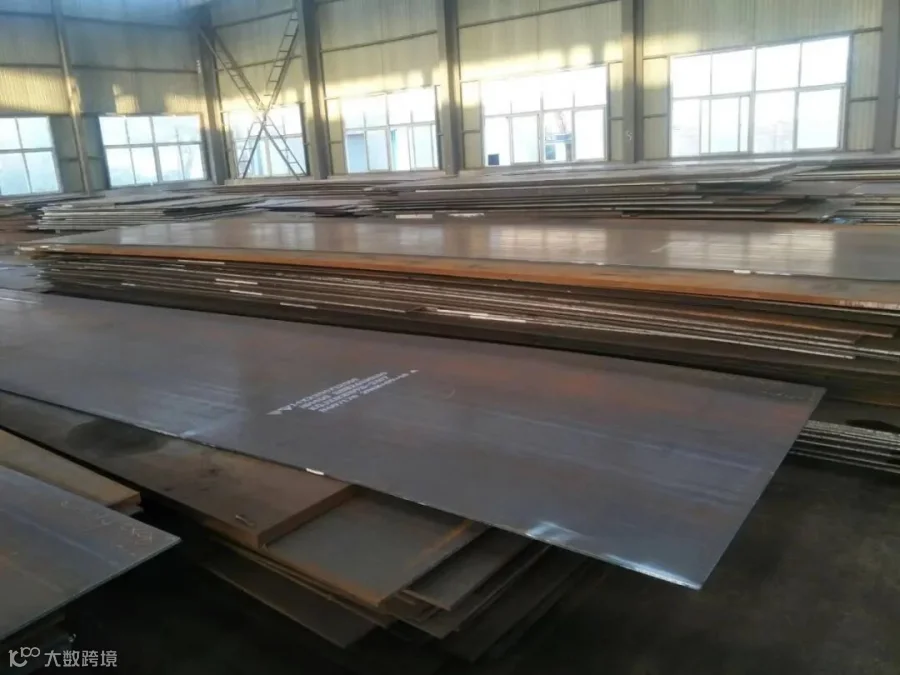

具体来说，碳钢是它的主战场。像咱们车间最常见的45#钢、Q235、20#、50#这些，用金属陶瓷刀片来车，效果非常好。表面粗糙度能做到Ra0.4到0.8微米，很多情况下车完就可以直接用了，省掉一道磨削工序。

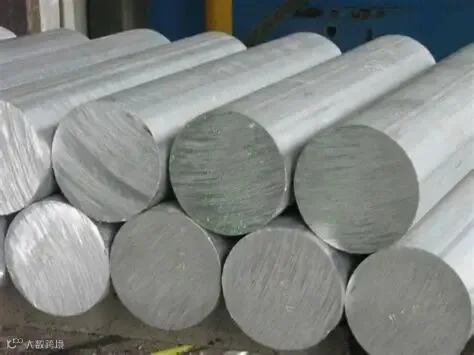

合金钢也是它的强项。40Cr、42CrMo、35CrMo这些调质结构钢，用金属陶瓷刀片精加工，刀具寿命长，尺寸稳定。有厂商专门针对合金钢开发了金属陶瓷材质，比如泰珂洛的AT9530，就是为连续切削中提供一致表面质量设计的。
切削参数上，金属陶瓷刀片可以跑到每分钟200到400米的线速度。比硬质合金快两三倍，生产效率直接拉满。
那不锈钢和铸铁呢？能用，但受限。
不锈钢可以加工，但只限于精加工和半精加工，而且切削深度要控制在0.1毫米以下。有研究显示，金属陶瓷刀片加工高氮奥氏体不锈钢时，容易出现微崩刃和剥落，寿命不如YG8硬质合金。

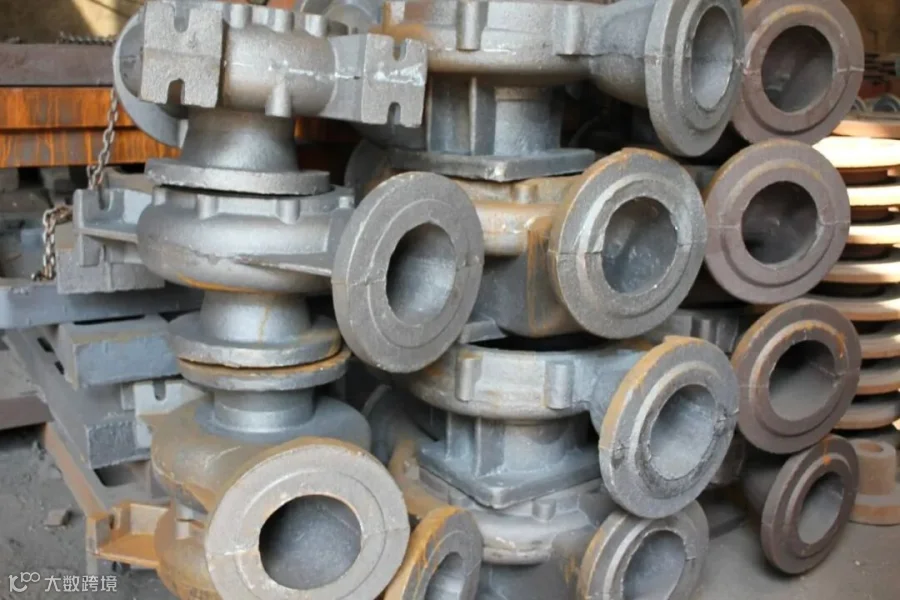

铸铁也能加工——灰口铸铁、可锻铸铁的精加工都可以。但同样，别指望用它来粗车铸铁。
下面这几样东西，千万别碰金属陶瓷刀片——
第一，有色金属，尤其是铝和纯铜。这不是效果好坏的问题，是根本不能用。陶瓷成分里的铝元素会和工件发生化学反应，产生严重的化学磨损。刀片很快就废了。加工铝和铜，老老实实用PCD金刚石刀片。
第二，硬度超过HRC45的淬硬钢件。金属陶瓷的红硬性虽然好，但金属粘结剂有温度限制，加工太硬的材料扛不住。硬度超过HRC40就够呛了。
第三，高温合金，比如镍基合金、钛合金这些。不是说完全不能切，但很容易出现严重的刻划磨损，刀具寿命大打折扣。
第四，断续切削和重切削。金属陶瓷的韧性不如硬质合金。碰上带黑皮的毛坯、有气孔的铸件、或者需要断续车削的场合，刀片很容易崩。精加工用用可以，粗加工别碰。
那什么时候该选它？
你的工况如果符合下面几条，金属陶瓷刀片值得一试——
加工的是碳钢或合金钢
做的是精加工或半精加工
切削连续、工况稳定，没有大的冲击
对表面光洁度要求高
希望提高切削速度，提升效率
金属陶瓷最早在汽车工业用得最多。现在很多精密零部件加工也开始用起来了。它不是来替代硬质合金的，而是在精加工这个特定场景里，提供一个更好的方案。
选刀片这件事，从来不是“哪个好”，而是“哪个对” 。
硬质合金有硬质合金的用处，金属陶瓷有金属陶瓷的舞台。选对了，效率翻倍、表面光洁、刀具寿命长；选错了，崩刀、废品、成本飙升。
你在车间里用过金属陶瓷刀片吗？是切什么材料？效果怎么样？
内容来源：网络
本期编辑：小艾
论文投稿：作为领先的高科技先进制造技术产业服务平台，AMT接受学术论文投稿；稿件的发布完全是公益和免费的；论文投稿邮箱：info@amtbbs.org
版权声明：AMT尊重版权并感谢每一位作者的辛苦付出与创作；除无法溯源的作品，我们均在文末备注了来源；如文章、视频、图片、文字涉及版权，请原创作者第一时间联系我们，我们将根据您提供的证明材料确认版权后立即删除内容或按国家规定标准支付稿酬！
