作为2.5D/3D先进封装的核心基石，TSV硅通孔技术凭借垂直互连、短路径、高带宽的优势，彻底打破传统引线键合的性能瓶颈。结合《硅通孔三维封装技术》权威文献与晶圆厂量产标准，TSV工艺根据制程插入节点，严格划分为先通孔（Via-first）、中通孔（Via-middle）、后通孔（Via-last）三大路线。三者以前道晶体管制备、后道金属互连为分界，形成完全不同的良率、成本、适配场景体系，也是高端算力、存储、异构集成芯片差异化选型的核心依据。
三条路线的核心区分逻辑十分清晰，核心差异在于TSV打孔、成膜、填充工序的插入时序。Via-first在前道晶体管制造之前完成TSV制备，Via-middle卡在晶体管完工、多层金属互连之前，Via-last则在晶体管与金属互连制程全部结束后开展。时序的细微差异，直接决定工艺热预算、结构精度、量产难度与落地场景，形成了行业层级分明的应用格局。
先通孔（Via-first）是最早期的TSV方案，工艺逻辑为空白硅片先打孔、沉积绝缘层、填充导电材料，再进行后续器件制备。该路线制备的通孔尺寸偏大，工艺容错性高，可耐受后续高温制程，适配对热应力不敏感的器件。但其短板十分突出，前置TSV工序会干扰精密晶体管制程，无法适配高性能逻辑芯片。目前主要用于MEMS微机电器件、CMOS图像传感器、各类常规传感器，主打成熟、低成本的特色芯片场景，并非高端先进封装主流。
中通孔（Via-middle）是当下业界绝对主流、性价比最高、良率最优的标杆方案，也是HBM2/HBM3高带宽存储、高端逻辑芯片的御用工艺。该路线卡在前后道制程中间，既规避了前置TSV对晶体管的工艺干扰，又避开了后置打孔损伤金属布线的风险，供应链成熟、制程可控性极强。主流中通孔TSV结构层级清晰，依次为绝缘层、黏附层、种子层、填孔材料，整套工艺依托成熟的深硅刻蚀、薄膜沉积、电镀工艺，实现高良率量产，是AI算力、HPC高性能芯片规模化落地的核心支撑。
后通孔（Via-last）主打高端异构集成场景，适配逻辑、存储、MEMS多芯片混合堆叠架构。该路线在整套晶圆制程结束后再打孔制备TSV，最大优势是不干扰前端芯片制造流程，但工艺难度拉满，需要临时键合解键合、高精度背面刻蚀、背面RDL重布线等特殊工序，设备投入大、制造周期长、对准精度要求极致严苛，直接导致良率偏低、综合成本最高。仅用于超高密度异构集成的特殊高端场景，无法规模化普及。
三大路线的工艺落地，核心依托博世刻蚀工艺实现。TSV深孔制备采用DRIE深反应离子刻蚀技术，通过SF₆刻蚀、C₄F₈钝化的5-10秒交替循环，打造高深宽比垂直通孔。传统高深宽比结构可节省硅片面积，但AI高端芯片反而降低深宽比至6:1左右，通过放大孔径优化散热、降低电阻损耗，适配超高算力需求。目前北方华创深硅刻蚀设备已兼容博世工艺，成为国内TSV量产主力机型。
同时，中通孔量产的核心壁垒在于侧壁绝缘工艺。行业主流采用PECVD TEOS工艺制备氧化硅绝缘层，相较硅烷工艺，薄膜均匀性更好、针孔更少、腐蚀性更低，拓荆科技量产设备已全面适配国内晶圆厂产线。迭代的聚合物绝缘材料也实现国产突破，艾森股份、鼎龙股份等企业打破美日垄断，为3D封装迭代奠定基础。而TSV填充前需沉积Ta、TaN、TiN阻挡黏附层，保障电镀铜填充的致密性与稳定性，形成完整闭环工艺。
以上三条TSV路线有着明确的产业分工：先通孔主打成熟传感器件、低成本量产；中通孔凭借最优平衡能力，垄断HBM、高端逻辑、AI算力主流市场；后通孔专攻超高密度异构集成的高端定制场景。先进封装的技术迭代，本质就是对TSV工艺时序、结构、材料的持续优化，而国产设备与材料的全面突破，也正在推动国内TSV产业链彻底自主可控。
苏州硅时代电子科技有限公司
公司简介
苏州硅时代电子科技有限公司（Si-Era），位于国内最大 的MEMS产业集聚区——苏州纳米城。利用MEMS领域近20年的技术积累，在MEMS传感器、生物MEMS、光学MEMS以及射频MEMS方面都拥有大量的设计和工艺经验。
基于成熟的设计及工艺团队，苏州硅时代面向MEMS领域，提供全方位的技术服务。可提供MEMS芯片定制设计开发、集成电路芯片设计、MEMS芯片工艺验证、MEMS芯片小批量试制、MEMS芯片中试化量产、MEMS芯片封装方案设计等系统解决方案，也提供MEMS设计、加工、测试等单步或多步工艺实验开发。
工艺能力
在MEMS加工（微纳加工）、MEMS代工（微纳代工）领域，拥有丰富的技术积累和工艺经验。在掩膜版制作方面积累了丰富的经验，可提供快速制版，三天交付的专业服务。

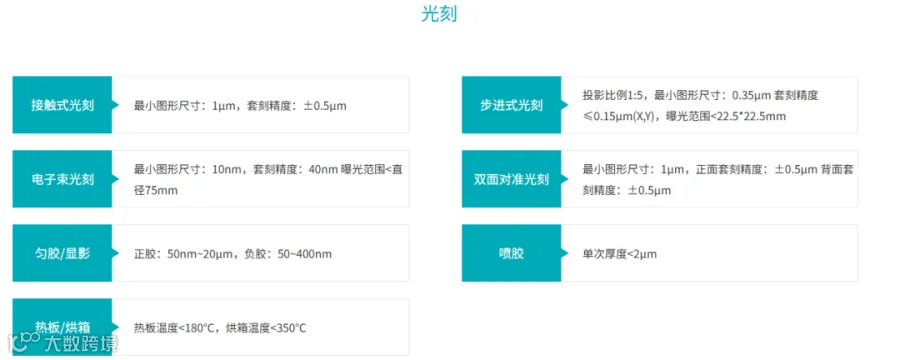

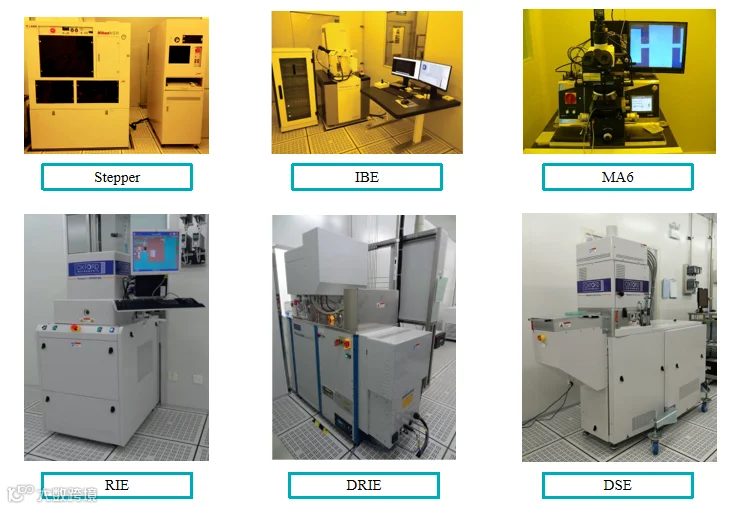

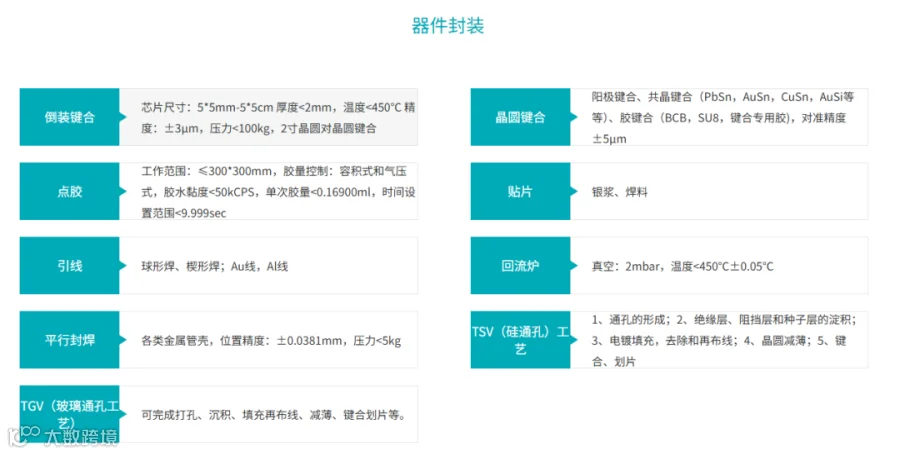

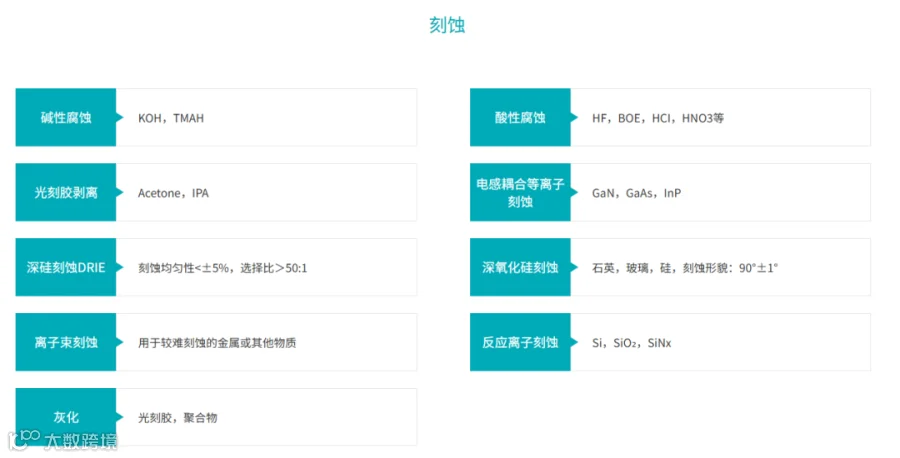

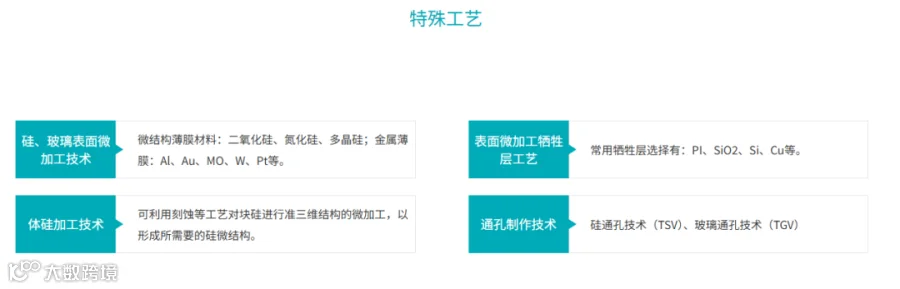

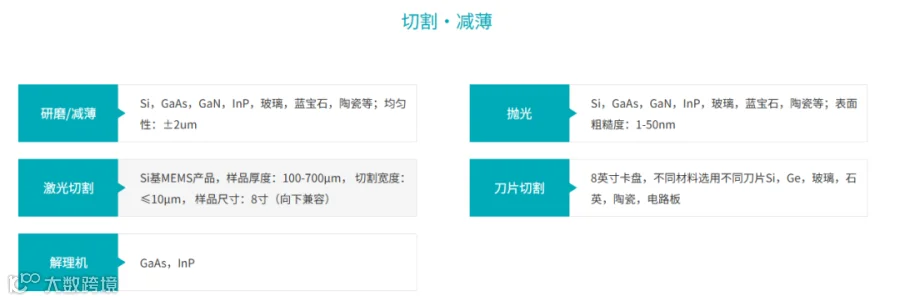

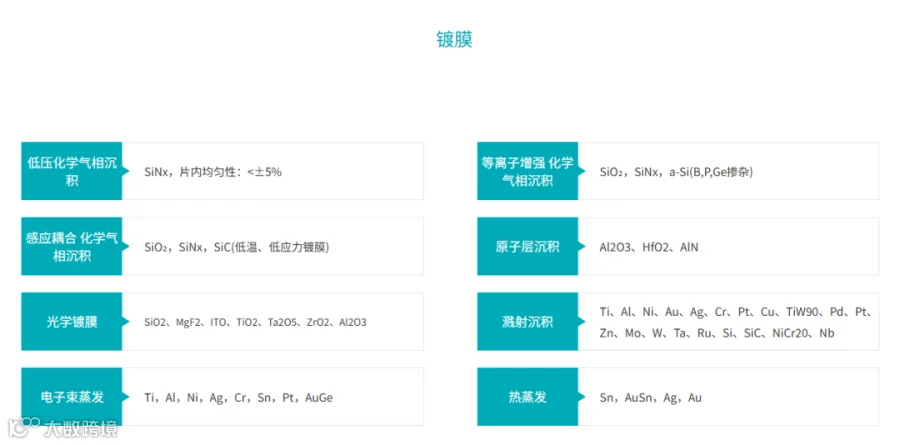

苏州硅时代电子科技有限公司作为一家专注于MEMS设计、MEMS加工的高技术公司，拥有丰富的MEMS加工资源，可实现4/6/8寸MEMS芯片设计、代工，以及多种单步工艺代工的完整工艺能力。具备成熟的光刻、刻蚀、镀膜、封装、测试等微纳加工能力。所使用设备状况精良，设备能力优异，并可多工艺合作开发，高效评估，高质量实施，全流程收集实验数据，精细的流程管理以及优质的服务。
