PLT铁塔设计软件注意事项

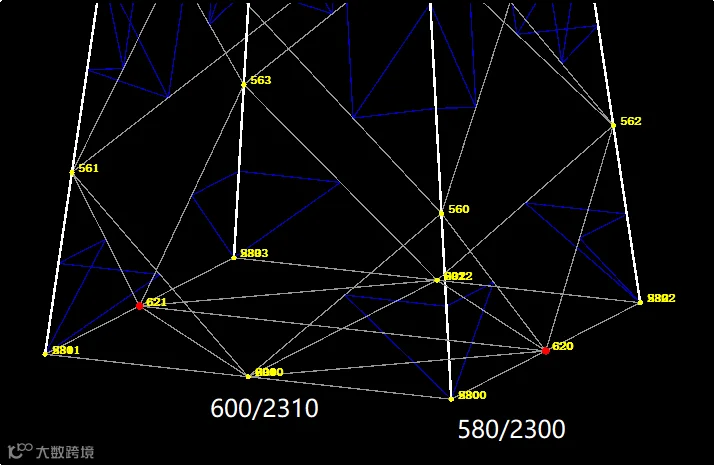

搭建横隔面之前，塔身段主材生成点号为 580，中间 K 型材点号为 600。因塔身主材分段位置恰好与横隔面交界，交界点位需共用搭接，新增横隔面后，模型的一类点、二类点出现编号重复报错。

• 该问题根源

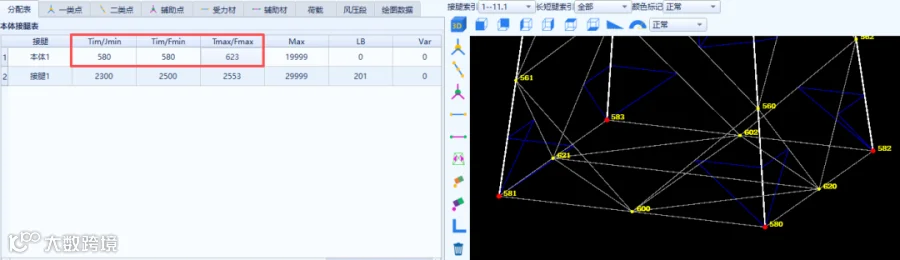

软件【分配表】 Tim、Tmax 两项点号设置不合理。

针对塔身本体，Tim 取值为与接腿相连点位中的最小编号，Tmax 取值为与接腿相连点位中的最大编号，可简单记为：选取同一交界面全部点位里的最小、最大点号。

• 示例如下

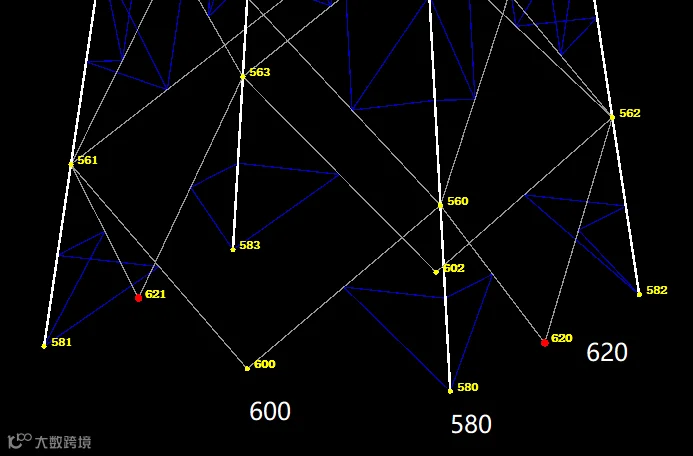

该交界区域最小点号 Tim=580；

最大点号 Tmax=623；

切勿错误填写为 583，参照标准建模示意图调整参数即可解决点号重复问题。
