基于极海 G32R501 实时控制 MCU 的六轴电机控制方案
极海
在工业自动化设备小型化与集成化的发展趋势下，如何在有限空间内实现多轴精密运动控制，同时兼顾系统稳定性与开发效率，是硬件工程师关注的核心议题。六轴步进电机控制器及驱动模块凭借高度集成的设计与成熟的功能特性，为此类需求提供了高效的解决方案。
G32R501 工业六轴机械臂参考方案
方案概述
本方案采用 6 个搭载极海 G32R501 实时控制 MCU 的 EtherCAT 总线型高压伺服控制器，精准实现六轴机械臂的关节控制与位置反馈。
方案
优势
· 外围辅助控制集成 2 路气阀，分别实现夹爪与吸盘的气动控制
· 配置 2 路气阀控制，独立完成物料推送与定位控制
· 提供 2 路输出 I/O，用于蜂鸣器报警与工作指示灯状态显示
· 设 1 路输入 I/O，实时检测物料到位信号
· 配 3 路输入 I/O，专门检测急停开关信号，保障系统安全
通讯架构与性能

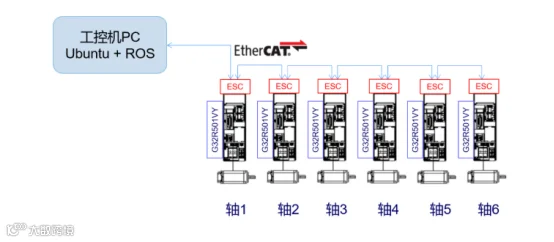

在极海 G32R501 工业六轴机械臂参考方案中，控制器、伺服驱动器及远程 IO 板之间采用 EtherCAT 通讯协议。系统架构中，控制器作为 EtherCAT 主站，6 个伺服控制器和 1 个远程 IO 板作为从站。该配置实现了 1ms 的通讯周期，同步精度优于 1μs，确保了多轴联动的高实时性与高精度。
