高性能逆变器方案上新：800W 功率开源，峰值效率超 98%
在户用分布式光伏快速普及的背景下，传统组串式逆变器受“木桶效应”制约，局部阴影或灰尘遮挡会导致整串组件电流下降，严重影响发电收益。微型逆变器方案通过组件级 MPPT（最大功率点跟踪）技术，为每块光伏板独立配置逆变单元，有效解决单块组件异常影响全局效率的问题，可使系统整体发电量提升 5%-25%。
比一比平台精选两款基于国产高性能 MCU 开发的逆变器方案，源代码与原理图均开源可交付，助力设备终端商实现项目快速导入。
方案一：先楫 HPM5361IEG1 推挽谐振微型逆变器方案
该方案采用两级变换结构：前级为推挽 DC-DC 变换器，将 PV 电压转换为直流母线电压；后级为 DC-AC 逆变器，将直流电能转换为交流电能。主控芯片选用先楫半导体 HPM5361IEG1。

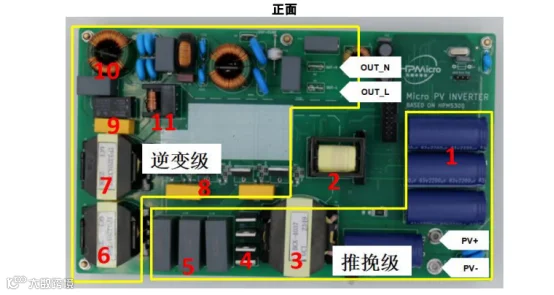

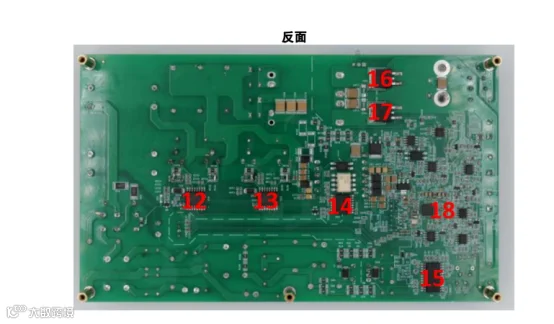

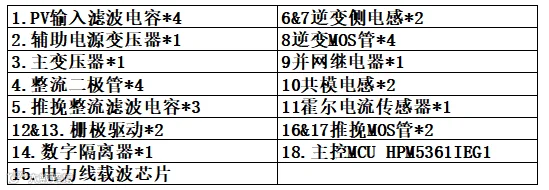

主要元器件配置如下：
MCU 核心特点
- 主频高达 480MHz，配备 288K RAM 及 1M Flash；
- 集成 16 位 ADC、DAC、ACMP 及 OPAMP；
- 支持各类位置传感器，涵盖光电式、磁感应及旋转变压器；
- 具备灵活的编码器输入输出功能，支持硬解码，兼容总线型、模拟类及脉冲型信号；
- 内置运动控制协处理器；
- 搭载 PLB 可编程逻辑单元。

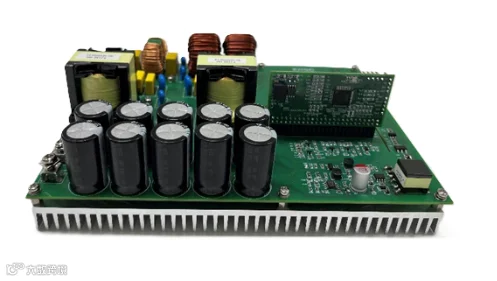

方案二：基于小华 HC32F334 的 500W 光伏微型逆变器方案
方案规格
- PV 电压范围：25~60V
- 电网电压：200~240V @50Hz
- 最大输出功率：500W
- 开关频率：60kHz~200kHz
- 峰值效率：94.7%
- 入网电流 THD：3.2% @Vpv=45V 500W
- 功率因数（PF）：>0.99
方案优势
- 基于自主知识产权的数字电源控制器架构；
- 采用高性能主控芯片小华 HC32F334；
- 交错反激拓扑采用谷底开通断续模式，显著提升系统效率；
- 交错反激输出馒头波设计，有效减小反激输出母线电容体积；
- 全桥逆变采用工频开关策略，优化系统效率；
- 应用经典扰动式 MPPT 算法，快速精准锁定最大功率点；
- 保护功能完善，涵盖输出过流、输入反激过流及反激输出电压过压保护等。
