圣邦微电子发布高性能同步降压转换器 SGM612A122
AI 算力需求持续攀升，高可靠电源方案已成关键。圣邦微全新推出 14A/峰值 33A 同步降压转换器 SGM612A122，完美匹配 Intel VNNAON 电源轨。该器件输入电压覆盖 4.5V–24V 宽压区间，输出电压可在 0.6V~2V 灵活调节，稳态输出电流 14A，峰值电流高达 33A，精准满足核心供电轨严苛要求。
器件搭载自适应恒定导通时间（COT）控制架构，瞬态负载响应优异，显著改善系统负载跳变下的供电稳定性。产品配置高度灵活，内置四档开关频率与三档谷值限流可选；轻载运行支持 PSM 省电模式与 USM 超声模式双模切换，在提升转换效率的同时有效抑制噪声，拓宽整机设计优化空间。
SGM612A122 采用紧凑的 TQFN-3×4-19L 封装，广泛适配笔记本、平板及工业工控机等宽压大电流场景，提供高集成、高可靠的电源解决方案。同系列型号 SGM612A12 现已同步量产，其输出调压范围拓宽至 0.6V–5V，持续输出电流 12A，可覆盖更多元化的整机电源设计需求。
核心性能优势
宽压高效，绿色节能
SGM612A122 以效率驱动为核心设计理念，通过低 RDSON 功率器件与高速栅极驱动技术协同，在 VIN=12V、VOUT=0.77V、fSW=800kHz 典型条件下，峰值效率可达 84%。从 0.1A 轻载至 14A 满载，效率均保持在 80% 以上，有效降低系统功耗。此外，器件具备 56μA 超低静态电流，在笔记本 S3~S5 软关机状态下功耗极低，显著延长移动终端待机续航。

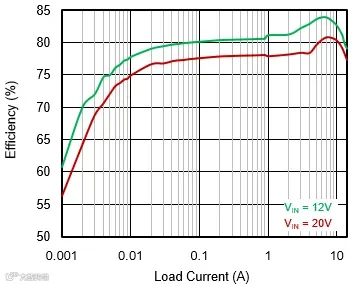

图 1 VIN = 12V or VIN = 20V，VOUT = 0.77V，fSW = 800kHz（PSM）
高稳定性与快速动态响应
稳定性是衡量电源品质的核心指标。在不同工作模式下，SGM612A122 开关波形始终保持干净连续，输出电压纹波被精准控制在极小范围内，最大限度减少电源噪声对敏感电路的干扰，为系统高可靠运行提供纯净供电环境。
图 2 SGM612A122 空载输出电压纹波波形（PSM）

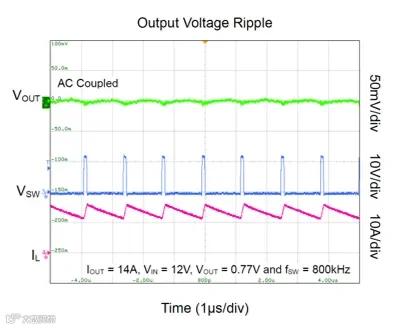

图 3 SGM612A122 满载输出电压纹波波形（PSM）
SGM612A122 最突出的亮点在于出众的瞬态响应性能。芯片搭载自适应 COT 控制方案，配合精细优化的内部环路参数，可实现高速、高精度闭环稳压调控。面对负载快速突变，器件能将电压过冲与下冲波动控制在 50mV 以内，且回归稳态耗时极短，确保输出电压平稳无大幅波动。
灵活配置与全面保护
高灵活配置：SGM612A122 提供多档可调参数，便于工程师针对具体应用进行优化：
- 开关频率可调：通过 FS 引脚外接电阻，可选 500kHz、800kHz、1MHz、1.2MHz；
- 谷值电流限制可调：通过 CLM 引脚外接电阻，可选 20A、26A、33A 三档；
- 轻载模式可选：PSM 模式专注轻载高效率，USM 模式消除音频噪声，兼顾能效与静音表现。
保护功能齐全：器件集成了多重保护机制以确保系统安全：
- 输出过压（OVP）和欠压（UVP）保护，触发后进入锁存模式；
- 逐周期谷值电流限制；
- 过热关断保护（典型值 +165℃，滞回 +25℃），非锁存，温度下降后自动软启动；
- 输入欠压锁定（UVLO），非锁存；
- 集成输出放电电阻（典型值 50Ω）；
- 开漏 Power Good 指示引脚。
总结
SGM612A122 集宽压输入、强劲瞬态响应、高能效输出与多档位灵活配置于一体，为大电流 DC-DC 供电场景打造了高性能、高可靠的一体化电源解决方案。该器件适配笔记本、便携设备及工业工控机等多元终端，仅需简易外围电路即可搭建优质电源转换系统，有效缩短研发周期，赋能工程师高效完成产品开发。
