当专用 AI 芯片要求输入整张静态计算图时，如何将包含前向、反向、权重更新的动态训练循环，转化为一张 无副作用的纯函数图？本文从 状态显式化 出发，给出完整实现路径与内存复用策略。⚙️
📋 目录
-
1. 🤔 动态训练的“隐式状态”困境 -
2. 🧠 什么是“内部状态”？—— 以 和 为例 -
3. 💡 核心思想：将内部状态视为 可传递的 Buffer -
4. 📐 单步训练的 纯函数数学定义 -
5. 🔧 图变换三部曲：从 Module 到纯函数 -
6. 🧩 三大子图的 内部结构 与 融合全景 -
• 6.0 原始定义图：推理时的静态图结构 -
• 6.1 前向子图详解 -
• 6.2 反向子图详解 -
• 6.3 更新子图详解 -
• 6.4 三者融合：一张完整的大图 -
7. ⏳ 算子级依赖：前向、反向、更新的交错并行 -
8. 🧠 编译期全局内存规划与原地复用 —— 大模型微调的法宝 -
9. 🛠️ 工程落地：基于 torch.export导出 Module 的最佳实践 -
10. 🌍 与传统方案对比：告别“三图分离”，拥抱端到端优化 -
11. ⚠️ 关键注意事项与边界条件 -
12. 🏁 总结与展望
1. 🤔 动态训练的“隐式状态”困境
在 PyTorch 动态训练中，权重（
） 和 优化器动量（
） 作为模型及优化器的属性，随迭代步
不断演变。每次调用 optimizer.step() 都会 原地修改
，这种“副作用”在 Python 层面自然，但对 静态编译器 极不友好。😰
专用微调芯片（如 Groq、Cerebras 或某些 DPU）通常 不支持 动态控制流和随机内存写入。它们要求整张训练图在编译时已知，且 无运行时状态赋值。我们必须将原本由 Python 运行时管理的 隐式状态，转变为 显式的图输入/输出端口。🎯
2. 🧠 什么是“内部状态”？—— 以 和 为例
内部状态 是指那些 跨多次调用必须记住的值，它们是计算图自身的“记忆”。在训练场景中，最核心的内部状态就是 模型权重 和 优化器动量 。
-
• 是 时刻的权重，它影响前向输出，也用于反向传播求梯度。 -
• 是优化器内部累积的动量（如 SGD with Momentum 中的历史梯度平滑值），它依赖于历史梯度，进而决定 。
和 不像输入数据那样每次重新生成，而是 随着时间的推移不断演化—— 的值完全由 的值和当前梯度决定。这种 时序递归 特性使它们成为训练图内部最核心的状态变量。🧬
请先阅读 将PyTorch有状态模型转换为无状态 ONNX：RNN、KV Cache场景下的最佳实践
3. 💡 核心思想：将内部状态视为 可传递的 Buffer
参考将 RNN 隐藏态转为 ONNX 输入输出的思路，我们将所有参与跨步演变的张量统一视为 “Buffer”。在 PyTorch 中：
-
• nn.Parameter本质是 带梯度的 Buffer。 -
• 优化器动量可注册为 register_buffer，视为 额外附属状态。
我们定义训练模块时，直接将这些状态作为模块的属性（Parameter 或 Buffer）。随后通过图变换，将这些属性从“模块私有”降级为“图输入端口”，并将更新后的新值 提升为“图输出端口”。这就像把原本藏在抽屉里的秘密文件，全部摆到桌面上来——编译器终于能看清它们了。📄
4. 📐 单步训练的 纯函数数学定义
我们将一个完整的训练迭代抽象为如下 数学函数：
其中 和 是每步输入的批量样本， 是当前权重， 是当前优化器状态。函数内部顺序执行前向、反向、更新，但 对外呈现单一、确定性的计算图。📊
这种形式与 ONNX 或 MLIR 要求的 “无状态、确定性” 完全兼容。芯片只需按图执行，无需关心外部状态管理器。调用方只需在每轮迭代将输出的 、 作为下一轮的输入传入即可。这就像 接力赛——每一棒跑完，把接力棒（状态）交给下一棒。🏃
5. 🔧 图变换三部曲：从 Module 到纯函数
将带有内部状态的 nn.Module 转为静态图，需实施 三个核心变换（这正是 torch.export 在底层帮我们做的事情）：
-
1. 捕获并冻结状态列表：遍历模块，识别所有 Parameter和Buffer（即 和 ），记录其初始值作为图输入占位符。📋 -
2. 替换读取操作：将图中所有读取 self.W或self.M的操作，替换为从对应输入端口的张量。🔀 -
3. 提取写入值并删除原地赋值：定位到所有更新操作（如 self.W = new_W），将右侧的new_W连接到图输出，并移除原赋值节点。📤
经过这三步，原始动态图变为 纯函数式的数据流图，不再有任何内部状态修改。
6. 🧩 三大子图的 内部结构 与 融合全景
为了理解最终合并的大图，我们先分别剖析前向、反向、更新三个子图的 内部数据流，然后再展示它们如何通过张量依赖 交织成一张完整的静态图。但首先，我们先来看 模型最初定义时的图结构——它通常只是一个 纯推理前向图，也是后续扩展的基础。
6.0 原始定义图：推理时的静态图结构
当我们定义一个 nn.Module 并实例化后，其内部包含权重（如 self.weight）和可能的缓冲（如 self.momentum，但推理时可能没有）。此时，如果我们将该模块转换为静态图（如通过 torch.jit.trace），得到的图 只包含前向计算逻辑：输入数据
进入，经过各层（使用内部权重
），输出预测或损失。权重和缓冲是隐式状态，作为模块属性存在，不作为图输入/输出出现。这种图结构与传统的 推理部署 一致，简单高效，因为推理时权重固定，无需更新。

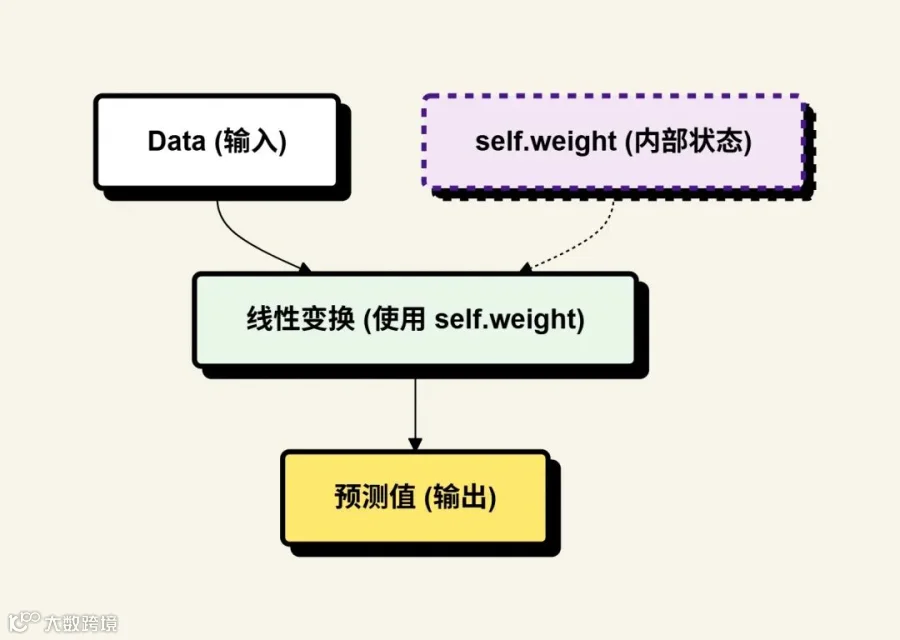

下图展示了一个典型的推理前向图（以单线性层为例），其中 是模块内部属性：
此图 接近推理时的图结构，但还 没有反向和更新，也没有将状态显式化。它是训练图变换的起点。在此基础上，我们 添加反向和更新逻辑，并通过第 5 节的变换将内部状态提升为显式输入/输出，最终得到训练大图。注意，在这个原始图中， 是隐式的，修改它不会反映在图上——这正是我们需要消除的副作用。

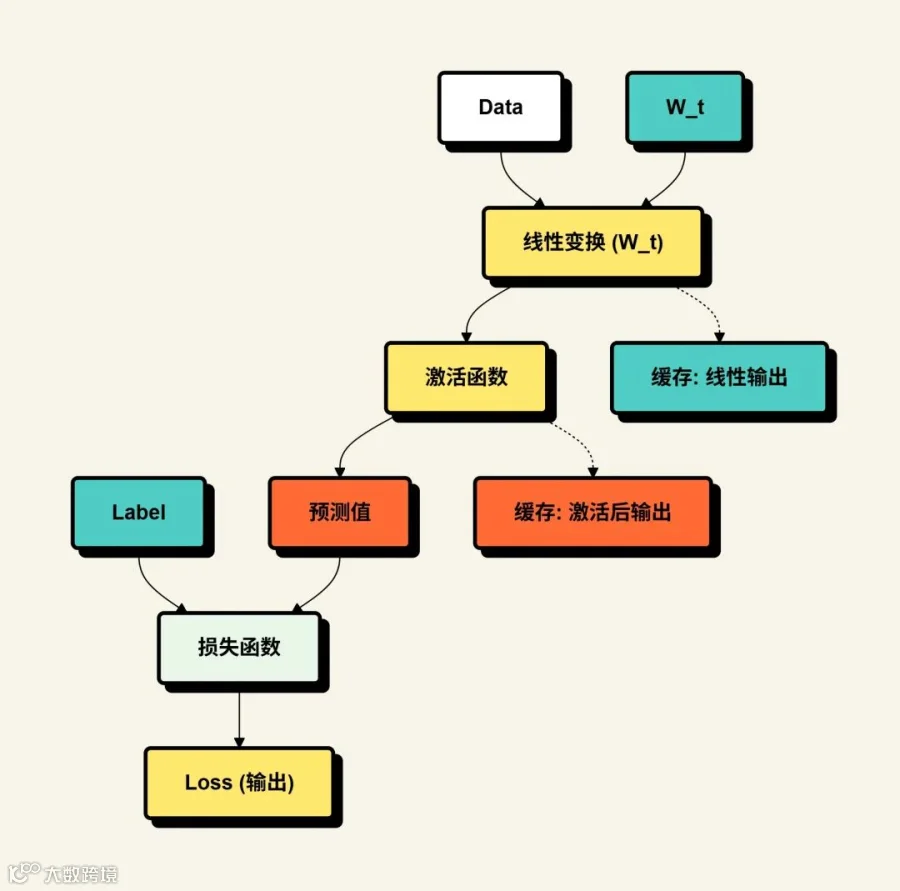

6.1 前向子图详解
前向子图接收 输入数据 、标签 和 当前权重 （在变换后显式传入），依次经过各层计算，最终输出 损失值 。同时，为了后续反向传播，它必须 缓存中间激活值（如每层的输出）——这些激活值在反向时作为梯度计算的输入。前向子图本身是 纯计算 的，没有副作用。
对于一层线性变换 ，前向计算为：
损失函数为均方误差（MSE）：
关键点：前向子图的输出不仅有 ，还有 一系列中间激活张量，它们作为 隐式输出 被保留，供反向子图消费。这些缓存在动态图中自动管理，在静态图中则通过显式的数据流边体现。

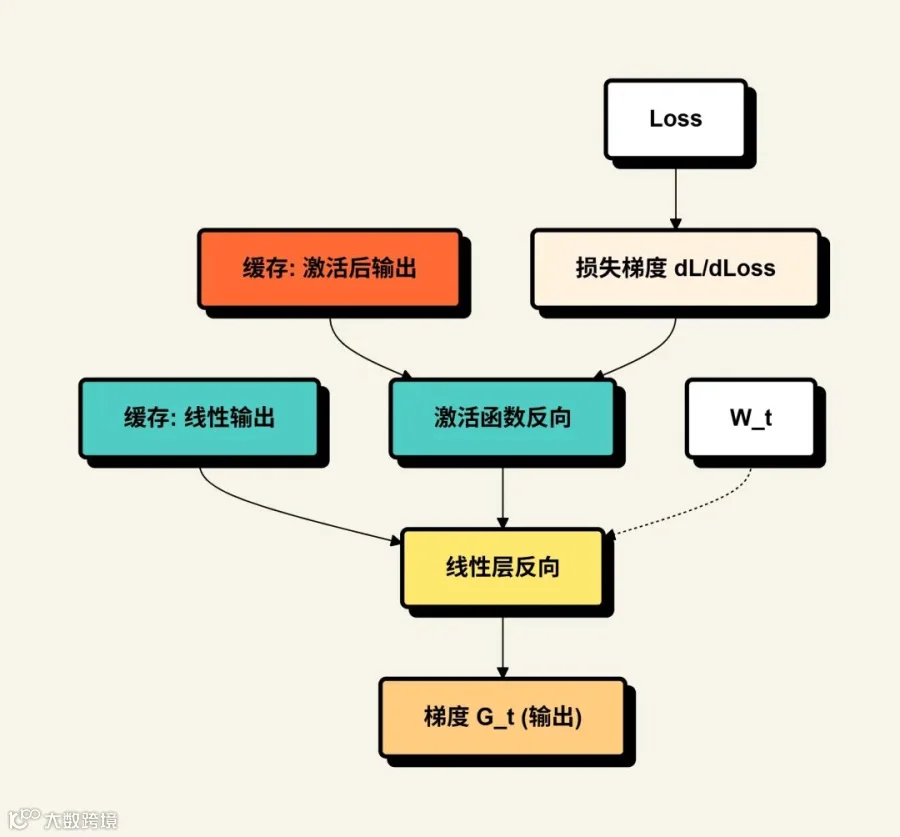

6.2 反向子图详解
反向子图接收 损失 、前向缓存的激活值 以及 当前权重 ，利用链式法则计算每个权重的 梯度 。反向传播本质上是前向图的 逆向遍历，从损失开始，逐层计算梯度。
对于线性层 ，梯度计算为：
其中 是上游梯度（来自更高层）， 是该层的前向输入（缓存值）。
关键点：反向子图的输出就是 ，它依赖于前向缓存和当前权重。反向计算可以与前向计算重叠，因为不同层的反向不需要等待所有前向完成，只要有对应的缓存和上游梯度即可触发。

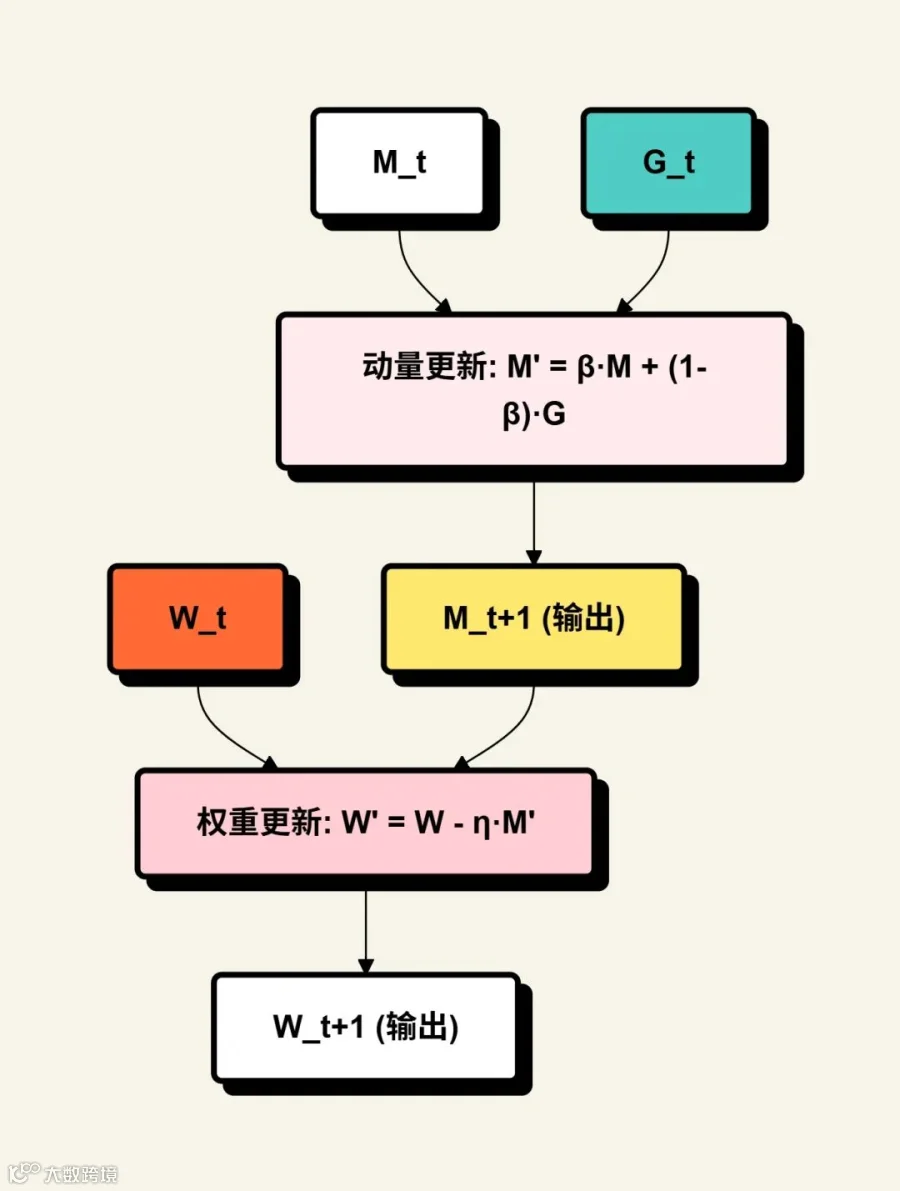

6.3 更新子图详解
更新子图接收 当前权重 、当前动量 和 梯度 ，按照优化器算法计算出 新权重 和 新动量 。更新子图是纯算术运算，没有外部依赖。
以 SGD with Momentum 为例：
其中 是动量衰减系数， 是学习率。
关键点：更新子图不依赖反向的全部完成——每一层只要获得了自己的梯度，就可以独立更新自己的权重。这意味着深层的权重更新可以和浅层的反向计算同时进行。

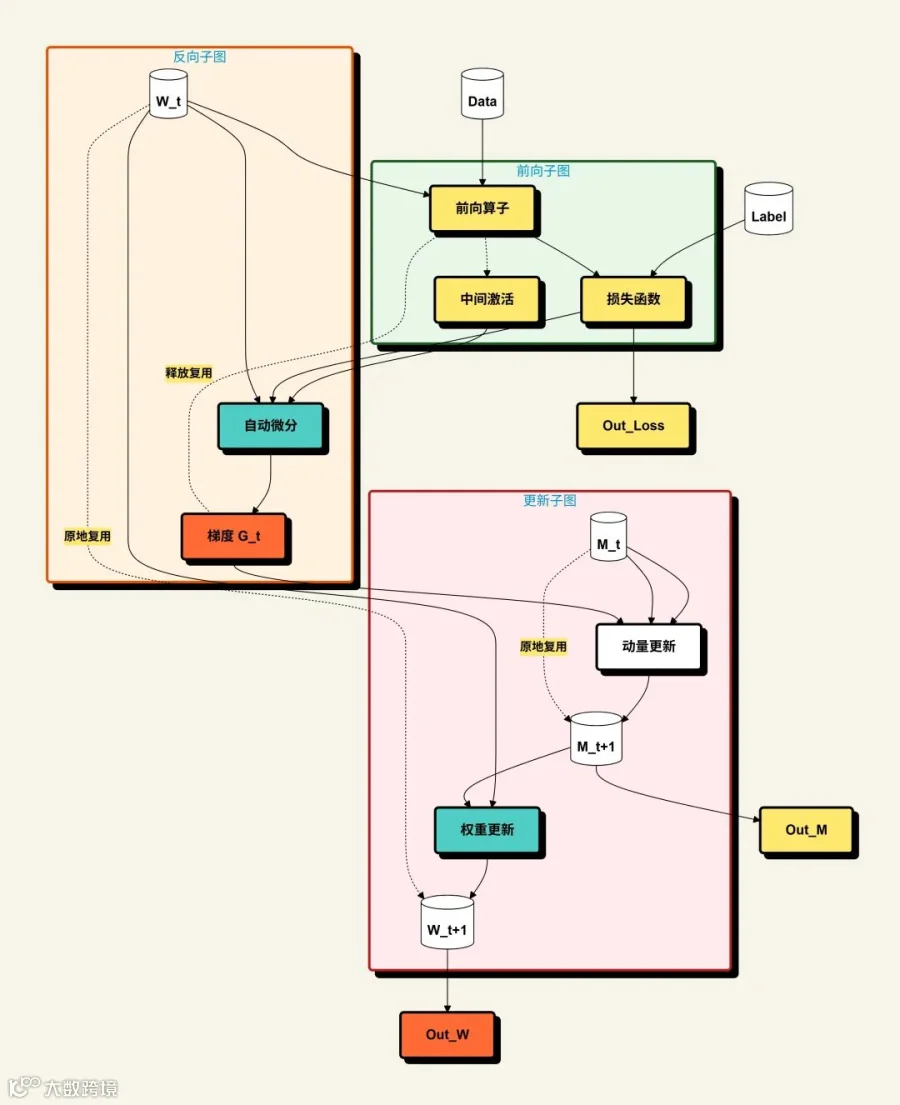

6.4 三者融合：一张完整的大图
将以上三个子图通过 张量边 连接起来，就得到完整的单步训练大图。注意，连接关系是 算子级 的，而非块级——前向缓存的激活连接到反向，反向的梯度连接到更新，而 更新输出的新状态又作为下一轮的前向输入（在外部循环中）。
从融合图中可见，虽然子图在逻辑上按功能划分，但 数据流边 使得整个图是一个整体。编译器可以分析每一条边，确定张量的生命周期，从而进行全局优化。
7. ⏳ 算子级依赖：前向、反向、更新的交错并行
在合并的大图中，训练过程由 众多独立的算子 构成，这些算子通过张量依赖连接。真正的依赖关系存在于 算子粒度，而非 子图块级。
前向算子 的依赖：某层前向输出 依赖该层输入 和权重 ，表示为：
该层前向完成后，其输出 成为反向算子的输入之一。
反向算子 的依赖：某层权重梯度 依赖该层前向输入 和上游梯度 ，表示为：
这里的 是来自更深层的梯度（从损失反向传播而来）。一旦 和 都就绪，该层的反向 无需等待其他层 即可触发。💡
更新算子 的依赖：权重更新仅依赖该层的梯度 和当前动量 ，表示为：
不依赖其他层的梯度或反向完成状态。因此，深层权重更新可以与浅层反向同时进行。
这一特性使得编译器能够调度前向、反向、更新的算子 交错执行，形成高效的流水线。例如，在一个 3 层网络中：
-
• Layer3 前向完成后，其反向无需等待 Layer1/2 前向结束。 -
• Layer3 梯度算出后，其权重更新可与 Layer2 的反向同时进行。 -
• 整体执行时间不再是 的串行和，而是 重叠后的更小值。
随着优化器的 日益复杂（如 Muon、Adam 等），更新子图的内部计算也在增加。例如，Muon 作为一种基于矩阵指数的新兴优化器，其更新逻辑涉及额外的矩阵乘法和指数运算，比传统 SGD with Momentum 复杂得多。这些额外的计算会延长更新子图的耗时。但在静态大图中，编译器可以 利用更新与反向的重叠，将这些复杂计算安排到原本空闲的执行单元上，从而 掩盖其延迟，不影响整体迭代效率。这进一步凸显了合并大图的价值——即使优化器越来越重，静态图的全局调度仍能保持高吞吐。🚀
8. 🧠 编译期全局内存规划与原地复用 —— 大模型微调的法宝
静态图的最大优势在于编译时能进行 全局内存规划。对于 和 ，虽然图逻辑上区分了 和 ，但 物理内存可完全一致，因为更新是“覆盖写”操作。📉
编译器通过分析数据流生命周期，可给 和 分配 同一块内存别名。这避免了额外拷贝，显著减少显存带宽占用。同理， 和 也可共用物理地址。💾
梯度 在更新后不再被引用，其内存空间可 立即被下一轮迭代的中间激活值复用。优秀的内存规划器会将不同张量的生命周期错开，做到 峰值显存最小化，这对大模型微调至关重要。📉
与分离三图对比：分离方案中各图独立分配，无法共享内存，峰值显存往往是三者之和。而合并图统一规划，通常可节省 30%~50% 显存，这对于显存受限的 TPU/NPU 微调千亿参数模型是 决定性的。🔥
9. 🛠️ 工程落地：基于 torch.export 导出 Module 的最佳实践
手动操作底层图繁琐且版本敏感，PyTorch 2.0+ 提供了 torch.export，专为静态图导出设计，能自动将 nn.Module 中的内部状态（Parameter 和 Buffer）提升为显式的图输入/输出，完美实现第 5 节的变换三部曲。🎉
下面定义一个包含内部状态 （Parameter）和 （Buffer）的训练模块：
import torch
import torch.nn as nn
import torch.nn.functional as F
from torch.export import export
class TrainModule(nn.Module):
def __init__(self, in_dim, out_dim):
super().__init__()
# W 作为 Parameter（内部状态，带梯度）
self.weight = nn.Parameter(torch.randn(in_dim, out_dim))
# M 作为 Buffer（内部状态，无梯度，由优化器逻辑维护）
self.register_buffer('momentum', torch.zeros(in_dim, out_dim))
self.beta = 0.9
self.lr = 0.01
def forward(self, data, label):
# 前向
pred = torch.mm(data, self.weight)
loss = F.mse_loss(pred, label)
# 反向（手动展开）
grad = torch.autograd.grad(loss, self.weight, create_graph=False)[0]
# 更新
self.momentum = self.beta * self.momentum + (1 - self.beta) * grad
self.weight = self.weight - self.lr * self.momentum
return loss
model = TrainModule(10, 5)
data = torch.randn(4, 10)
label = torch.randn(4, 5)
exported_program = export(model, (data, label))
print(exported_program.module().forward) # 查看提升后的签名
torch.export 自动将 weight 和 momentum 作为输入输出，生成无状态的纯函数图，可直接保存为 .pt2 或转为 ONNX。📦
10. 🌍 与传统方案对比：告别“三图分离”，拥抱端到端优化
在 TensorFlow 1.x 中，通常只将 前向+反向 放入图，权重更新 由外部 Python 优化器调用 sess.run(apply_grads) 完成。这形成了 前向图、反向图、更新操作 分离的模式，编译器看不到完整迭代，无法跨块优化。😞
而我们的方案 将三者熔入一张大图，让编译器看到完整数据流，实现：
-
• 跨子图算子融合（如梯度与更新合并） -
• 全局内存规划（大幅降低峰值显存） -
• 细粒度并行调度（前向、反向、更新交错执行）
这种 “一图胜三图” 尤其适合 TPU/NPU，它们对融合和内存带宽极为敏感，而合并图能最大限度压榨硬件性能，使得在有限显存下微调千亿参数成为可能。🌟
11. ⚠️ 关键注意事项与边界条件
-
• 梯度裁剪：需改用 torch.clamp等纯张量操作，避免原地修改。✂️ -
• 动态控制流：使用 torch.cond或展开为静态选择（如Where）。🔀 -
• 别名安全：确保反向使用的 是更新前的值， torch.export依赖顺序自然保证。🎯 -
• 多步展开：可展开 N 步以获取更大优化空间，但显存线性增长，需权衡。⚖️ -
• 优化器多样性：Adam、Muon 等只需将全部状态（如 或矩阵指数所需的中间变量）注册为 Buffer 或 Parameter 即可，方法完全通用。🔄
12. 🏁 总结与展望
本文展示了如何将动态训练循环转化为一张 无副作用的静态图，核心是将权重和优化器状态（
和
）作为模块内部状态，借助 torch.export 自动提升为显式输入输出。融合前向、反向、更新三大子图后，编译器得以 打破块级串行，在 算子级依赖 指导下实现 交错并行 和 全局内存原地复用，极大提升专用芯片（TPU/NPU）的训练效率和显存利用率。🚀
该方案与推理场景的 KV Cache 管理异曲同工，体现了 “状态显式化”的通用模式。随着 AI 编译器生态（MLIR、Triton）的成熟，以及 Muon 等新型优化器的涌现，静态训练图将更普及，为低延迟、高能效的微调部署铺平道路。🌐
🔥 最终要义：合成大图不是为了制造新的顺序枷锁，而是为了揭露算子间的真实依赖，让编译器自由地交织前向、反向与更新，最大限度地压榨硬件的每一滴算力。 💪
