【案例研究】39米净跨物流中心结构设计

位于乌克兰赫梅利尼茨基的物流中心，需要为服装品牌 Stimma 提供一个无柱仓库空间。这意味着需要采用 39 米跨度的钢桁架结构。尽管施工场地基础设施条件良好，但岩土勘察发现土壤中混有大量建筑废料和混凝土碎块，因此桩基础方案不可行。在项目推进之前，必须通过精确计算来判断该项目是否具备建设可行性。

土木工程师塞尔吉·乌曼斯基（Sergiy Umanskiy）使用 RFEM 6，在一个模型中完成了全部设计计算，包括基础结构、上部结构及钢结构节点。借助“岩土工程分析”和“施工阶段分析”模块，验证浅基础方案可行。结合使用“钢结构设计”与“钢结构节点”模块，发现了一处竖向支撑连接节点的超应力问题，并及时进行了设计修改。对于工字形桁架及柱截面，采用了“高级塑性设计”方法，得到了更平滑、更贴近实际受力状态的应力分布。

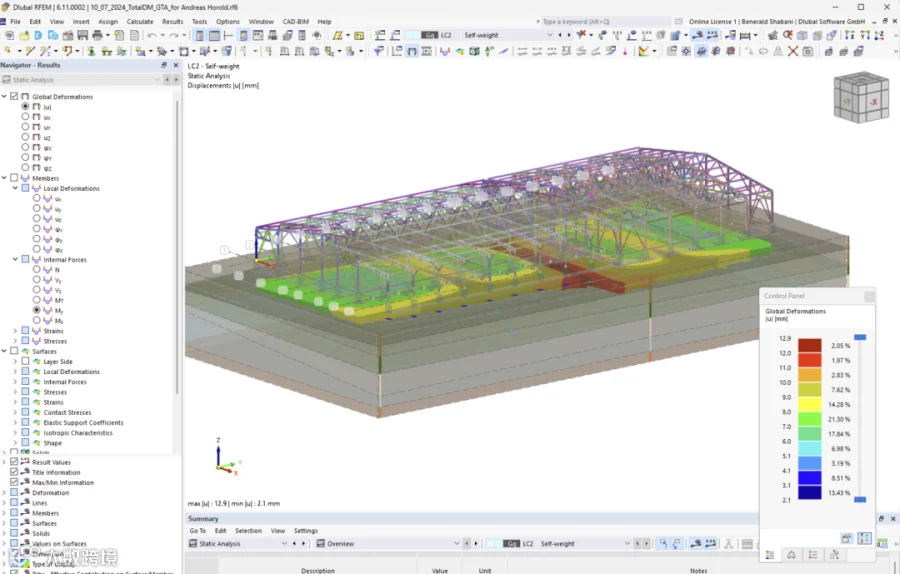

该项目的核心优势并非能算岩土或结构，而是能在同一模型中同时计算两者。借助 RFEM 6，塞尔吉可同步观察地基沉降与上部结构变形，从而始终可以直观地看到土体行为与钢结构响应之间的相互作用。

这之所以重要，是因为土体与结构并非相互独立：土体变形会影响基础底板的性能，而这又会进一步影响上部柱和桁架中的受力。如果在不同的软件中分别进行这些分析，再手动校核，既慢又易错。而统一模型则消除了这种风险。

在施工完成后，模型的准确性也在现场得到了验证。实测的沉降量和基础裂缝宽度均在计算限值内，这直接证明了在 RFEM 6 中进行岩土分析和施工阶段分析的可靠性。

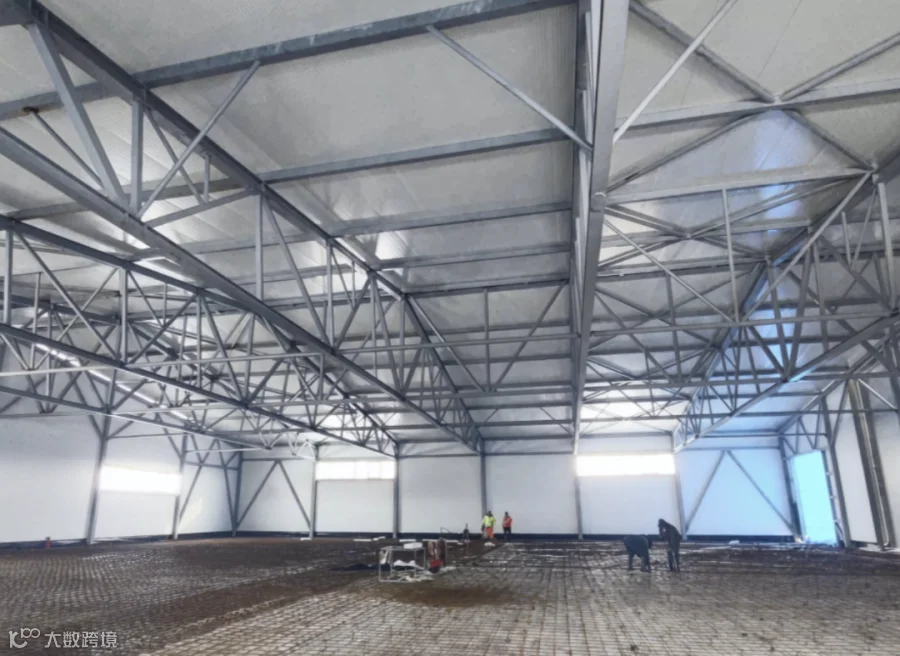

该钢结构项目包括钢柱、39米格构桁架、檩条和支撑，且包含大量连接节点。塞尔吉顺利完成了钢构件设计，但在使用“钢结构节点”模块对各个节点进行验算时，发现有几个连接节点的利用率超过了1.0。

为此，塞尔吉在重新验算节点之前，对竖向支撑进行了重新设计。修改后的设计顺利通过了验算。关键在于，这个问题是在软件中被发现的，而不是等到施工现场才暴露出来。这正是“钢结构设计”与“钢结构节点”这两个模块在同一个模型中一体化协同运行的结果，而非作为彼此孤立、互不关联的工具。

计算结果通过一个可访问且友好的界面提交。

以下两大功能提高了模型精度，并充分发挥了截面承载力潜力。

集成节点刚度：

RFEM 6 的一个重要技术优势在于，能够将每个节点计算得到的初始刚度自动反馈到整体结构模型中。由于节点刚度会直接影响整个结构的变形和内力分布，这种节点与整体结构之间的反馈机制显著提高了整体分析结果的精度。

高级塑性设计：应力更平滑、结果更优

对于应用于柱和桁架上弦的 HE 240 工字钢截面，采用了“高级塑性设计”选项。将其与线弹性设计直接对比，可以明显看出差异：线弹性方法在弦杆节点处产生应力峰值，而塑性方法则沿整个弦杆长度形成平滑、连续的应力分布。塑性分析得到的应力值不仅更低、更高效，同时也更符合结构在实际受力中的真实工作状态。

PPVP KARKAS 是一家位于乌克兰赫梅利尼茨基的结构工程公司，专门为工业和商业项目提供土木及结构设计服务。
