一、前言

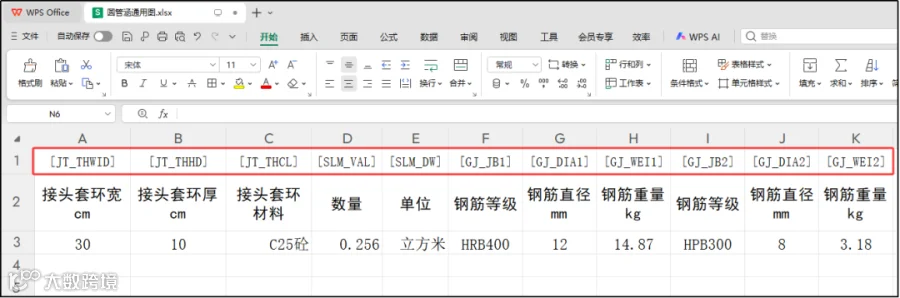

近日，有用户留言：你好，我想在圆管涵通用图输入界面补充添加一些相关的设计参数，例如：管节接头的具体类型、接头套环与管壁之间的填塞厚度，还有管节接头位置所采用的填充材料等设计参数。我发现圆管涵通用图中每一项具体设计参数都有对应的关键字，如图1所示，想咨询一下这些关键字是否可以对外开放使用呢？
图1 圆管涵通用图设计界面
其实，用户这一需求的核心在于实现涵洞通用图数据的快速索引与灵活增补，而纬地涵洞设计系统V5.09版本的新增功能恰好针对性解决了这一设计痛点。该系统创新性新增“通用图参数浏览”功能，无需用户专门记忆和查找设计参数关键字，即可快速完成各类型涵洞通用图设计参数的新增。
接下来，我们将以圆管涵为例，详细讲解这个新增功能的操作方法，助力工程师们提升涵洞设计效率。
二、新增功能之通用图参数浏览
该功能专为快速新增涵洞通用图参数需求开发，通过自动识别并亮显缺失参数，结合一键复制粘贴操作，大幅简化圆管涵等各类涵洞通用图的参数新增流程，避免因关键字的查找而降低涵洞设计效率。该功能的推出，标志着纬地软件在涵洞设计智能化方面又迈出了坚实一步。其背后是开发团队对大量涵洞标准图的深度解析与算法优化，实现了对缺失参数的智能感知与一键复制，将原本非常耗时的关键字查找工作缩短至几秒钟，极大地提高了涵洞设计效率。

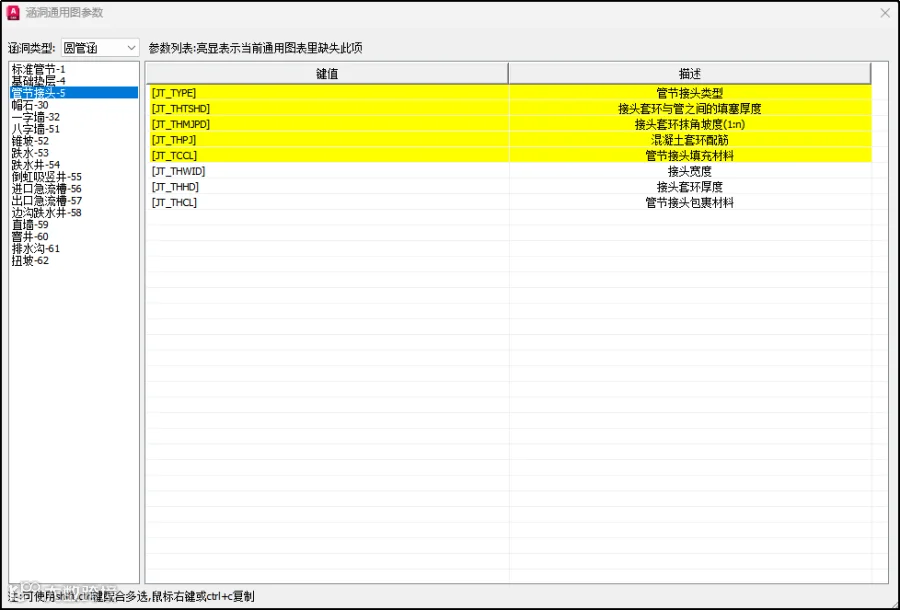

具体操作流程如下：第一步，基于纬地涵洞设计软件打开项目设计数据；随后点选设置工具栏中的“通用图参数浏览”功能；在弹出的设计对话框中，如图2所示，将涵洞类型切换为圆管涵，再点选“管节接头”选项，此时程序会自动识别通用图表中缺失的相关设计参数并进行亮显标注。
图2 通用图参数浏览功能界面

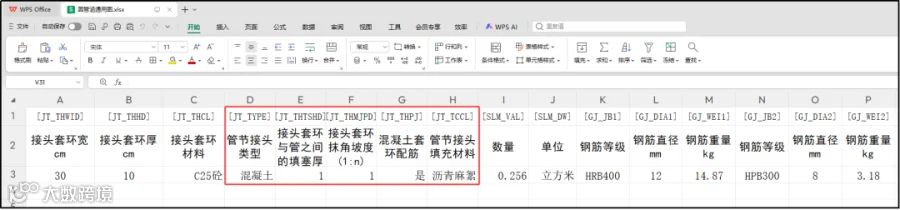

第二步，用户可根据设计需求，选择全部亮显参数或部分所需参数进行复制，再将其粘贴至圆管涵通用图表的对应位置，如图3所示，至此即完成圆管涵通用图设计参数的追加过程。
图3 圆管涵通用图参数追加后成果截图
需重点注意：该功能并非仅支持圆管涵，同样适用于明板涵、暗板涵、箱涵、拱涵以及暗桥等多种类型涵洞，可全面满足不同涵洞结构形式的通用图参数新增需求，使涵洞设计更具灵活性。
详细操作过程，请浏览如下视频演示。
三、小结
通过合理运用纬地涵洞设计系统新增的“通用图参数浏览”功能，工程师们能够高效完成圆管涵等多种涵洞类型通用图的设计参数新增工作，有效避免了因关键字的查找所带来的困扰。该功能以“自动亮显缺失参数+便捷复制粘贴”的核心设计，让涵洞通用图参数完善流程更简洁、精准，为设计数据的完整性提供了可靠支撑。从细节处见真章，纬地软件始终致力于提升工程设计效率，每一项新功能都源于一线用户的真实需求，凝聚了深厚的技术积累与行业领先的开发实力。
建议工程师们在实际项目涵洞设计中积极应用此项功能，根据不同涵洞类型的设计需求灵活增补设计参数，充分发挥其高效、便捷、适配性强的技术优势，进一步提升涵洞设计效率。
“寓精于简，勇于创新”是纬地软件秉持的研发理念。如果您在软件应用过程中有任何问题及建议，请随时跟我们联系！
