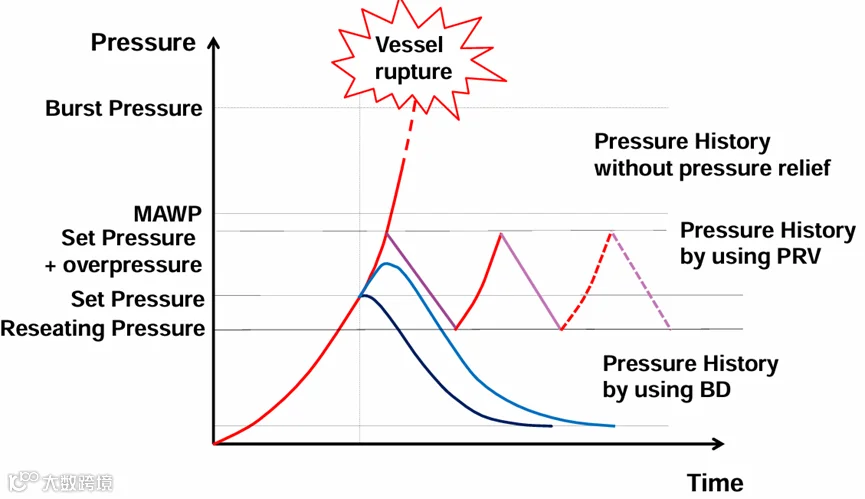

压力泄放系统 / 装置，是承压设备的最终保护层（IPL），也是不可或缺的关键安全附件。它的核心使命，是在设备触及机械完整性极限前主动启动、及时介入，通过快速泄放压力、有效防止真空吸瘪，把物理爆炸等重大风险牢牢控制在可接受范围之内，是装置设备安全的最后一道底线。

今天笔者，不谈规范，不讲复杂的公式，来一波“设计、选型、安装到运维”的实操知识，和用得上、能落地的干货。

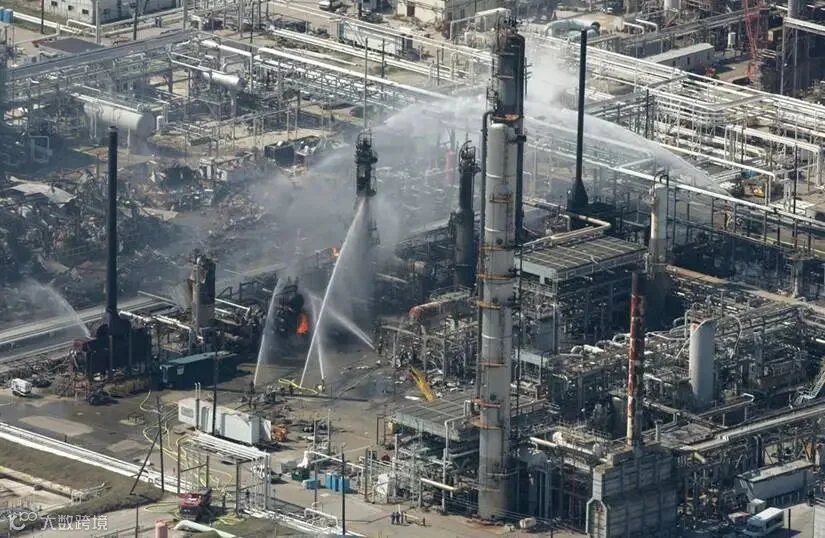

CSB 经典事故案例：BP 德克萨斯炼油厂爆炸

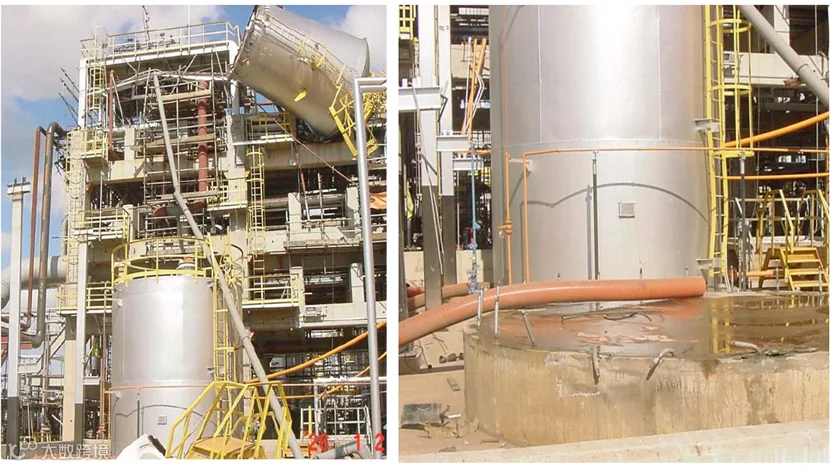

2005 年 3 月 23 日，美国BP德克萨斯炼油厂在装置开车过程中，精馏塔液位严重超标引发系统剧烈超压，压力泄放阀动作后将大量易燃烃类物料直接排入开放式放空系统。可燃蒸气迅速扩散形成爆炸性气云，遇点火源后发生连环爆炸，最终造成15 人死亡、180 人受伤，成为美国近代最严重的化工安全事故之一。

事故核心教训

压力泄放系统是承压设备的最终保护层（IPL），只实现 “泄压” 远远不够。易燃、有毒介质严禁直排大气，必须采用密闭火炬、焚烧、洗涤等安全处置方式；泄放路径、背压控制、排放去向的设计缺陷，会直接导致保护层失效，让小超压演变成灾难性事故。

一、压力泄放系统到底在防什么？

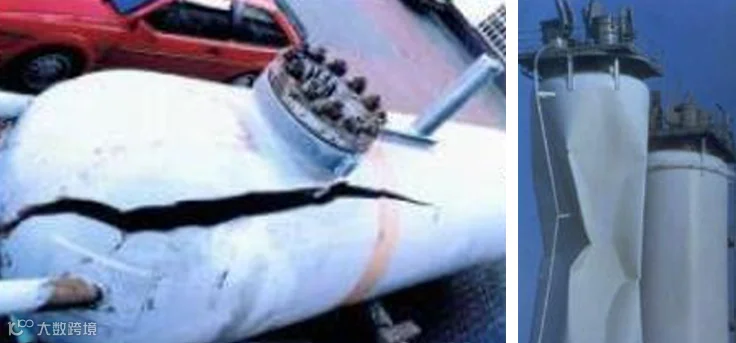

一句话：设备承压有极限，超压会炸，负压会瘪。

压力泄放系统要同时守住三件事：

防止容器、管道因超压破裂，引发爆炸、泄漏、火灾
防止储罐、设备因真空被吸瘪、变形、失效
满足法规要求、人员保护、资产保护与环保规范

简单说：没有合格的泄放系统，承压设备就是一颗不定时炸弹。

二、现场最易忽略的6大超压场景

超压场景	发生原因	实操提醒
液体热膨胀	管道/换热器两端阀门关闭，液体受热（或暴晒）后体积热膨胀，压力瞬间爆表。	90%的人会忽略！密闭液体管线必须设计防热膨胀泄压装置。
换热器管线破裂	高压侧物料直接冲入低压侧，造成低压设备超压。	高低压换热器必须按“管线破裂”工况校核泄放能力。
泵出口憋压	容积泵出口阀关闭，压力直线飙升；离心泵扬程与系统不匹配。	容积泵出口必须装泄压阀，不能只靠泵本身保护。
储罐呼吸阀异常	进液快→呼出不足→超压；出液快/降温快→吸入不足→吸瘪。	严格按标准配置呼吸阀/泄放阀，同时防超压和真空。
塔器工况失控	冷凝器故障、回流中断、再沸器异常加热，导致塔内压力飙升。	必须对冷却失效、回流中断等工况进行泄放量核算。
外部火灾	设备被火焰烘烤，内部液体急剧汽化，压力暴涨，是最危险的工况。	火灾工况的泄放量必须单独计算，绝不能与其他工况简单叠加。

三、安全泄压装置如何选型？

设备类型	工作原理	适用工况	实操要点
压力泄放阀 (PSV/PRV)	压力到点自动开启，压力下降后自动关闭，可重复使用。	大多数清洁、无堵塞的气相/液相工况	常规型：背压 ≤ 设定压力10%平衡波纹管型：背压可达30%~50%
爆破片 (RD)	一次性动作，破裂后泄压，必须更换。	易堵塞、易结晶、强腐蚀、要求零泄漏的场合。	常装在安全阀入口，隔离介质。爆破压力需与安全阀设定压力匹配。
压力/真空呼吸阀	同时防止罐内超压和真空	常压和低压储罐的标配。	严格按规范选型，定期校验，防止卡涩。

四、安全泄压系统现场巡检项

检查项目	正确做法	常见问题
进口切断阀	必须锁开/铅封开 (CSO)，确保阀门常开。	阀门被误关或未锁定，等于没装安全阀！
进口管线	压降 ≤ 设定压力的3%。	管径过小或弯头过多，导致压降过大，引发阀门频跳损坏。
出口管线	必须牢固支撑，排放反推力巨大。	出口管无支撑，拉裂阀门接口或焊缝。
平衡波纹管阀	通气塞必须打开，保持平衡室通大气。	通气塞堵死，波纹管失去平衡作用，阀门失效。
爆破片	安装前检查无损伤，定期更换。	存在针孔泄漏或变形，导致泄放能力下降。
真空保护	储罐必须同时配置真空泄放（如呼吸阀的真空功能）	只防超压，不防真空，导致储罐被大气“吸瘪”。
出口防雨	出口安装防雨帽或弯头。	出口敞开，雨水、杂物、鸟巢堵塞管道。

五、两相流排放如何处理？

两相流排放：火灾、容器满液、高粘度或易起泡物料泄放时，会出现气体和液体混合（两相流）的形态。

为什么危险？

气液混合物的泄放流量远小于纯气体。
按纯气体计算的安全阀，面对两相流时会严重偏小，无法有效泄压。

建议：一旦遇到可能出现两相流的泄放工况（特别是火灾场景），千万不能靠经验拍脑袋估算，必须用 DIERS 这类专业方法准确计算。

注解：DIERS 方法，是国际通用的应急泄放系统专业计算方法，专门用来算 “气液一起喷” 的两相流工况，能保证安全阀口径足够、真正泄得掉压力，是化工安全设计的权威标准。

六、泄放物的去向，必须安全、环保地处置：

介质类型	正确处置方式
易燃/易爆介质	密闭收集，送入火炬系统或安全焚烧。
有毒介质	先经过洗涤、中和、吸附等处理，达标后再排放。
强腐蚀介质	必须进入专用耐腐蚀密闭系统处理。
蒸汽/洁净水	确认无风险后，可导向安全区域直接排放。
