做机械制图、CNC 加工、质检巡检的同行，每天和图纸尺寸打交道。 图纸上精度、公差、误差三个词天天见，听着意思相近，底层逻辑完全不一样。 分不清三者，轻则零件批量返工、装配卡滞，重则直接整批报废，工厂成本白白损耗。
一、三个核心概念，一句话吃透，射击类比永久记住
很多人混淆的根源，是分不清三者分别属于设计、加工、实测三个不同环节。
1. 精度：代表加工工艺的好坏水平
精度描述一批零件尺寸的集中程度。 加工出来的尺寸越扎堆、越贴近图纸理论标准，精度越高；尺寸分散、忽大忽小，就是低精度。
通俗类比打靶： 全部子弹密密麻麻落在靶心，就是高精度；子弹东一发西一发散落靶盘，就是低精度。
核心要点：精度由机床、刀具、工装、操作工工艺决定，是加工出来的结果，图纸上不会标注精度。

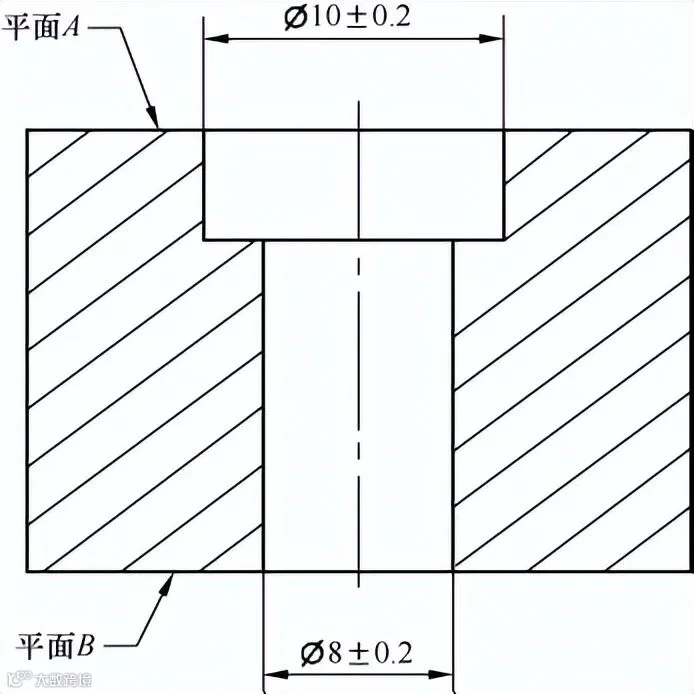

2. 公差：图纸提前划定的合格尺寸区间
公差是设计师写在图纸上的硬性合格标准，是零件允许波动的最大范围。 只要实测尺寸落在这个区间内，零件才算合格；超出区间直接判定报废。
举例：图纸标注 Φ20 $$_{-0.01}^{+0.02$$允许尺寸下限 19.99mm，上限 20.02mm，从 19.99 到 20.02 这段区间，就是公差。
打靶类比：靶纸上画的得分圆圈。圈越小，公差越小，加工要求越严苛；圈越大，公差越大，加工容错空间更高。
核心要点：公差属于设计层面，图纸标注后固定不变，生产车间无权随意修改。
3. 误差：实测尺寸和理论标准的真实差值
零件加工完成后，拿量具测出实际尺寸，和图纸标准尺寸相减，得出的差值就是误差。 计算公式：误差 = 实测尺寸 − 图纸理论尺寸
举例：标准尺寸 20.00mm，实测 20.03mm，误差 =+0.03mm。
打靶类比：每一颗子弹落点，距离靶心的直线距离，就是误差。
核心要点： 误差是加工后客观存在的偏差，只能靠优化工艺缩小，无法完全消除。 只有误差落在公差区间内，零件才合格。
二、车间真实加工案例，直观看懂三者区别
案例 1：孔径加工，同公差下精度分高低
图纸要求孔径 Φ20，公差Φ20 _{-0.01}^{+0.02}，合格区间 19.99~20.02mm
实测 19.995mm，误差 - 0.005mm，区间内，合格
实测 20.000mm，误差 0mm，尺寸完全贴合标准，加工精度最优
实测 20.015mm，误差 + 0.015mm，区间内，合格
三件零件全部达标，可以入库装配。但 20.000mm 这件尺寸集中在标准值，加工稳定性更好，属于高精度产品。
案例 2：长度尺寸，临界误差与超差区分
设计总长 100mm，公差 ±0.03mm，合格区间 99.97~100.03mm
实测 100.03、99.97：误差刚好踩边界，临界合格，装配容易出现间隙偏大偏小
实测 100.07：误差 + 0.07mm，超出公差上限，零件直接报废
案例 3：装配间隙，误差决定装配效果
图纸规定配合间隙公差 0.02~0.06mm，实测间隙 0.04mm，误差 0.04mm，在允许区间，轴孔装配顺滑无卡顿。 如果实测间隙 0.07mm，误差超差，装配后零件晃动；实测 0.01mm，间隙过小，直接装不进去。
三、速记口诀，车间随手就能背
精度：看加工稳定度，尺寸越靠近标准，精度越高
公差：看图纸标注，区间数值越小，加工要求越严格
误差：看量具实测，差值越小，加工控制水平越好
万能总结短句：精度靠工艺，公差靠设计，误差靠控制！
四、一线高频踩坑点，90% 车间都犯过
坑 1：小公差 = 高精度？完全错误
图纸标注极小公差，只代表合格范围窄，不代表加工精度一定高。 举个实际场景：图纸公差 ±0.01mm，但批量加工尺寸一会 19.995、一会 20.018，尺寸波动大，误差分散，这就是公差小、加工精度低，批量良率会持续走低。
坑 2：判定零件合格只看误差，和精度无关
质检判定零件能不能入库，唯一标准是误差是否落在公差区间。 哪怕零件误差靠近公差边界、加工精度一般，只要不超差，就是合格品； 误差再小、精度再高，一旦跑出公差范围，照样报废。 但装配环节，高精度、误差靠近标准值的零件，配合稳定性、使用寿命远优于临界尺寸零件。
坑 3：加工出问题，只会怪公差标太严
车间调机尺寸持续超差，很多操作工第一反应吐槽设计师公差太小。 但多数情况根源不在公差，而是机床磨损、刀具磨损、装夹变形、切削参数不合理，带来持续偏大的加工误差。 公差由产品功能、装配需求决定，车间无法修改，能做的只有优化工艺，缩小误差，提升加工精度。
五、延伸行业思考：三者如何指导生产优化？
先进制造业提质降本，核心逻辑就藏在这三个概念里。
设计端：合理标注公差，关键配合件收紧公差，外观、非装配尺寸放宽公差，避免无意义的严苛标准拉高加工成本。公差每收紧一个 IT 等级，加工、检测成本会成倍上涨。
加工端：持续优化工艺，减少系统性、随机性加工误差，让批量尺寸集中在标准值附近，提升加工精度，提高良率。
质检端：以公差区间为判定底线，同步统计批量尺寸分布，判断设备当前精度水平，提前预判机床老化、刀具损耗问题。
这里给行业同行留一个思考题：同一台 CNC 机床，加工两套零件，一套公差 ±0.05，一套 ±0.01，为什么小公差批次更容易出现批量报废？欢迎在评论区分享你的实操经验。
制造业所有精密产品，机器人关节、医疗器械、半导体精密零部件，全部依靠公差划定底线，依靠稳定加工精度控制误差。分清精度、公差、误差，不只是制图、加工、质检的基础常识，更是工厂降报废、提良率、压缩生产成本的核心底层逻辑。
