单相与双相液冷技术深度对比：原理、工艺、工程适配全解析

液冷已全面替代风冷成为算力、电力电子、储能、工控大功率器件主流散热方案，行业长期以换热相变特性划分为单相液冷、双相（两相）液冷两大技术谱系。

两类技术并非完全独立，在系统架构、热传导链路、基础配套、适配场景底层逻辑高度一致，也是工程可复用设计、工艺的部分：

2.1 传热链路完全一致

热源固体导热→固液界面换热→流体输运换热→远端换热器排热，全程依托固-流耦合换热，均消除风冷空气低热导率、界面换热短板，界面热阻远低于风冷散热，均可适配芯片贴装、器件浸没两种散热形式。

2.2 基础系统组成同源

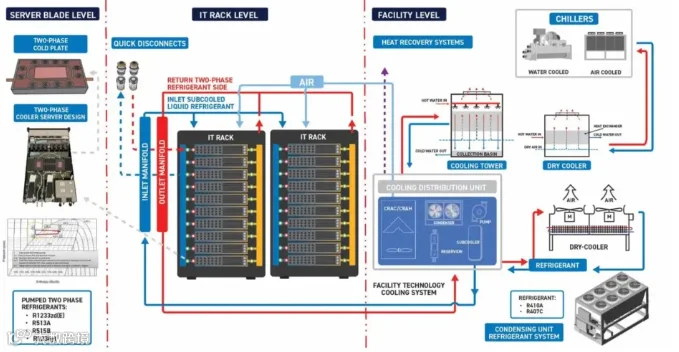

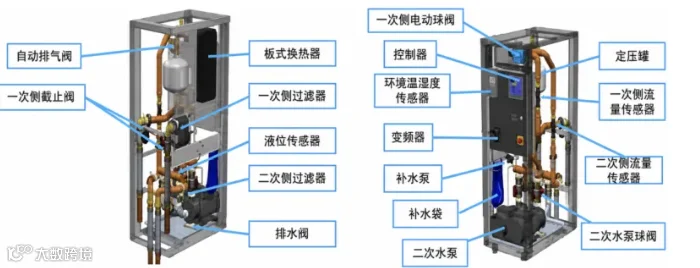

标准闭式系统均包含：热源换热终端（冷板/浸没槽）、动力单元、换热单元（CDU/干冷器）、过滤除杂单元、管路阀组、传感测控单元六大模块；均可实现闭式循环，隔绝外界粉尘、水汽，适配机房、工业电控密闭工况。

2.3 基础加工材质、防腐工艺通用

常规承压构件通用材质：6061/6063铝合金、304/316不锈钢、脱氧紫铜；基础防腐工艺：硬质阳极氧化、酸洗钝化、内壁氟素涂层可通用；低介电绝缘工况均可适配改性合成介质，均可做全域防静电接地工艺。

2.4 适用散热形式互通

两类技术均可落地冷板式接触散热、全域浸没式散热两大主流方案，无形式排他性，仅内部流道、腔体结构工艺差异化设计。

2.1 基本换热原理本质差异

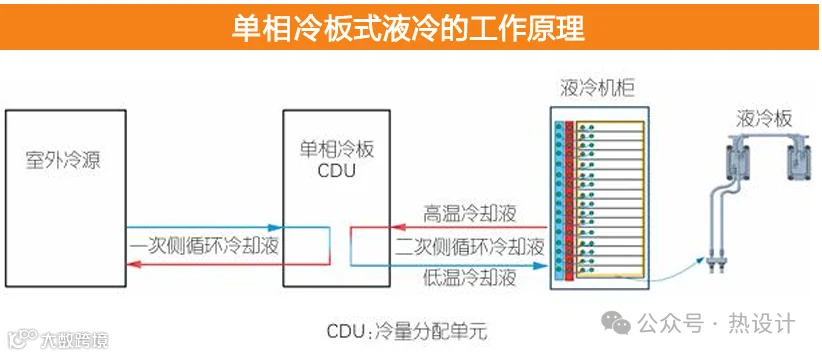

2.1.1 单相液冷：纯显热换热，无相变、无气液转化

遵循牛顿单相对流换热公式：循环介质全程保持液态，仅依靠介质自身温度升高吸收热源热量，介质物性形态不发生改变，无沸腾、汽化、冷凝过程。

热量逻辑：热量提升介质热力学温度，依靠介质温差输运热量；换热上限由介质比热容、流量、对流换热系数决定。

工程阈值：常规水基单相液冷极限适配热流密度≤50W/cm²，单机柜稳态功耗≤80kW；乙二醇水溶液、合成介电油适配热流密度≤30W/cm²。

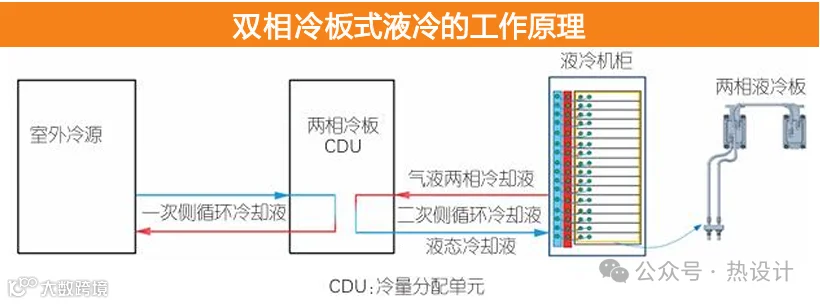

2.1.2 双相液冷：潜热为主、显热为辅，可控气液相变循环

耦合核态沸腾换热Rohsenow关联式，分区差异化换热：热源高温区介质吸收热量达到饱和温度，发生核态沸腾汽化，依托相变潜热海量吸热；低温换热区气态工质冷凝液化，释放潜热完成排热，系统内液态、气态工质动态共存、闭环转化。

热量逻辑：相变潜热换热能力远大于显热，行业实测：同等质量环保氟化液、R1233zd工质，相变潜热吸热量是介质温升显热的8~13倍；依托Zuber临界热流密度公式管控沸腾状态，规避膜态沸腾烧毁器件。

工程阈值：标准化双相液冷适配热流密度20~250W/cm²，单机柜稳态功耗可突破150kW，适配GB300、MI300X千瓦级芯片散热。

工程易错点：双相严禁过度过热沸腾，设计必须预留CHF临界热流裕度，不可盲目放大热源过热度，否则会出现气膜隔热、芯片温度骤升故障。

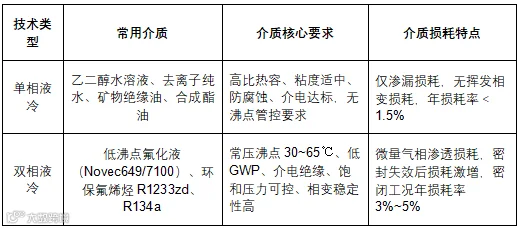

2.2 循环介质选型差异

2.3 核心零部件加工工艺差异

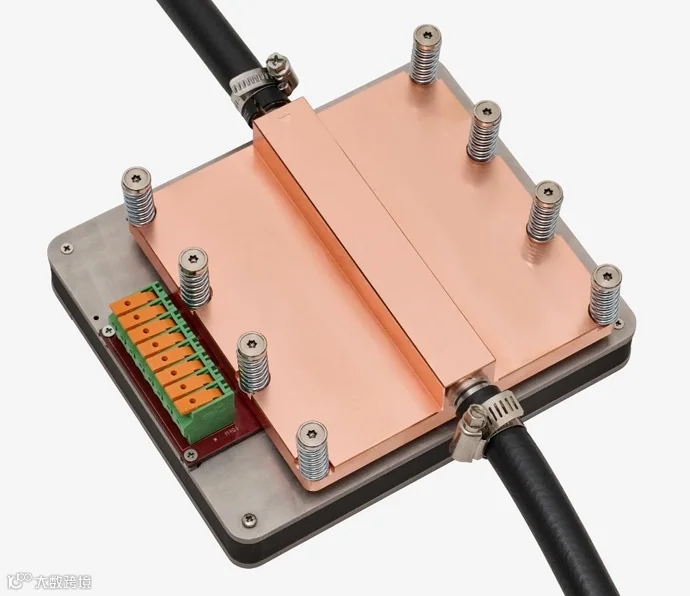

2.3.1 冷板流道加工工艺

1. 单相冷板工艺：主流深腔搅拌摩擦焊、板式钎焊、挤压成型流道；流道设计大孔径、大通量，流道内壁光滑即可，无需微观结构化；流道截面圆形、方形为主，优先降低沿程阻力，提升介质流量即可；无汽化核心设计要求，加工公差±0.2mm即可满足工况。






2. 双相冷板工艺：必须采用微通道阵列流道，热源核心区做沸腾强化微观工艺：烧结铜粉多孔涂层、激光刻蚀微纳凹坑、电沉积微柱结构，人工制造汽化核心，均匀气泡生成速率；流道需分区设计：液相供液区、沸腾相变区、气相汇流区，分区截面积差异化配比；加工公差严控±0.05mm，杜绝局部流阻不均引发偏流干涸。

2.3.2 密封与焊接工艺

单相液冷：系统运行压力0.2~0.6MPa，低压常温工况；焊接可选氩弧焊、普通钎焊；密封适配三元乙丙、普通丁腈橡胶；接口采用普通G螺纹、快插接头，允许微量缓释泄压，工艺门槛低。

双相液冷：相变过程体积膨胀比可达1:12，稳态运行压力0.6~1.6MPa，压力动态波动大；管路及腔体必须采用真空钎焊、无缝对口焊，焊缝无损探伤100%检测；密封专用耐氟耐高压EPDM、全氟橡胶；接口采用承压UQD快接、法兰密封，全系统出厂真空保压24h，压降不得高于0.02MPa，同时配置不凝气排气工艺口。

2.3 系统动力、测控工艺差异

2.3.1 动力单元工艺配置

单相：工频/变频离心泵即可，流量优先、压差可控范围宽，单泵可冗余运行，泵选型仅核算沿程阻力、换热温差。

双相：专用氟泵、容积式变频泵，必须压差闭环控制；同等散热功率下，介质循环流量仅为单相的1/5~1/9，泵耗功耗降低35%以上；部分小功耗工况可依托重力毛细回流，实现无泵被动相变循环，省去动力单元。

2.3.2 测控与运维工艺

单相：测控参数仅温度、流量、液位，控温精度±3℃即可满足器件要求；水质/介质过滤仅去除固体杂质，季度常规运维。

双相：同步监测温度、饱和压力、气液占比、不凝气含量四大参数；联动PID压力-温度双闭环调控，芯片控温精度可达±1℃；月度抽除空气等不凝气体，防止冷凝换热衰减；配套气相泄漏传感、泄压联动保护工艺。

1. 混用流道工艺：将单相大通量光滑流道直接用于双相冷板，无汽化微观结构，导致局部过热、沸腾偏移，提前触发临界热流故障；




2. 简化双相真空工艺：双相系统不做真空保压、不凝气排放，空气混入腔体提升饱和沸点，换热效率衰减40%以上；

3. 密封材质通用化：把普通橡胶密封用于氟基双相工质，短期出现溶胀、开裂，引发气相工质渗漏；

4. 原理认知错误：认为双相可以随意提升热源温度，忽略膜态沸腾边界，违背核态沸腾安全设计准则；

5. 管路配比同质化：沿用单相管路通径设计双相气液混输管路，气相回流不畅形成气阻，系统冷热循环失衡.

优先选用单相液冷场景

单机柜功耗≤80kW、芯片TDP≤500W、工业常规电控、中小型机房、预算受限项目、运维人员技能偏弱场景；优势：工艺成熟、备件通用、维保简单、改造成本低，适配存量风冷机房改造。

优先选用双相液冷场景

AI智算超高密机柜（功耗≥120kW）、单芯片TDP≥700W、激光/车载电力电子高热流器件、低PUE（≤1.1）绿色机房、全年满负载运行场景；优势：泵耗节能、温控稳定、流量负荷小、器件温均性优异，适配下一代大功率算力硬件。

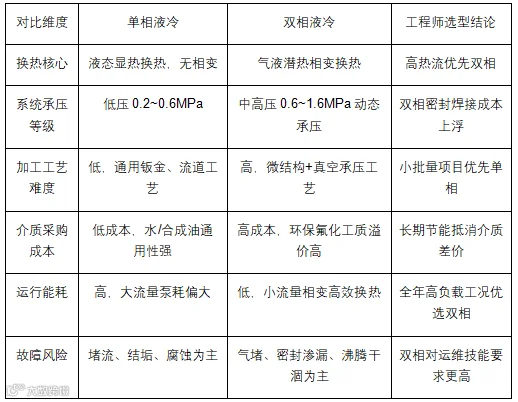

单相、双相液冷并非迭代替代关系，而是换热机理分化下的适配互补关系：单相依托显热换热，是标准化、低成本、易量产的普惠散热方案，工艺核心聚焦防垢、防腐、稳流量；双相依托可控相变潜热换热，是高热流密度专属高端方案，工艺核心聚焦承压密封、沸腾调控、气液分离。散热工程师落地设计时，需先核定热源热流密度、负载波动区间，再匹配换热机理，严格区分焊接、密封、流道、测控专项工艺，杜绝工艺混用、机理误判，实现液冷系统可靠性、经济性最优平衡。
