摘要：
激光粉末床熔融为突破长期制约结构材料发展的强度-塑性权衡难题提供了可行途径，这被广泛归因于自组织胞状位错结构的形成。然而，位错相关界面特征在调控应变硬化与塑性中的微观作用机制仍缺乏深入理解。本研究系统揭示了激光粉末床熔融316L不锈钢中化学偏析修饰的位错胞边界与编织状小角度晶界在力学行为中的差异化贡献。相较于前者，后者显著提升了应变硬化能力，实现了优异的均匀延伸率（约68%）与相当的拉伸强度。这一发现明确了编织状小角度晶界在屈服后变形行为中的关键作用，提示需重新审视激光粉末床熔融合金中不同界面特征的相对贡献。此外，通过多尺度表征技术原位追踪了不同应变下的位错微观行为与异质变形诱导应力。与化学偏析修饰的位错胞边界构成的软障碍不同，编织状小角度晶界充当调制器，阻碍位错运动，促进几何必需位错在内部界面的累积，从而实现可持续的应变硬化。本工作重新审视了位错组态对激光粉末床熔融合金应变硬化行为的微观机制，为先进增材制造金属的靶向设计优化提供了新见解。
本文通过设计“退火消除位错胞、保留并富集编织状小角度晶界”的对照实验策略，结合准原位电子背散射衍射、加载-卸载-重加载循环测试与原位透射电镜表征，系统区分了化学偏析修饰位错胞边界与编织状小角度晶界的力学响应差异，解决了长期以来激光粉末床熔融316L不锈钢中“位错胞主导屈服后应变硬化与塑性”的传统认知偏差，以及位错相关界面特征在调控后屈服变形中定量贡献不清的科学问题。
图文导读：

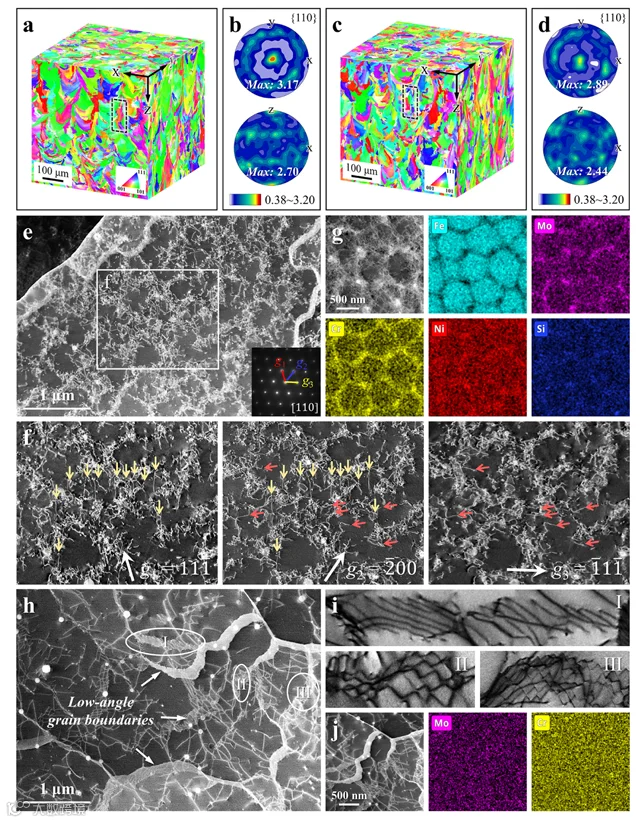

图1 （a,c）成形态与退火态（1050℃，40 min）样品的三维重构电子背散射衍射反极图；（b,d）对应样品沿构建方向的晶体学取向分布；（e）成形态样品明场透射电镜图像，显示位错胞被小角度晶界包裹；（f）沿[110]晶带轴观察的位错胞结构，黄色箭头标示锚定位错的方向性拖拽；（g）沿[001]晶带轴获得的高角环形暗场扫描透射电镜图像，显示平均胞尺寸为593±121 nm，对应EDS面扫描显示Mo、Cr、Ni、Si在枝晶间区富集，Fe显著贫化；（h）退火后样品明场透射电镜图像，显示位错修饰的胞状结构基本消失，较厚的小角度晶界包裹内部离散分布的位错；（i）新生小角度晶界的明场透射电镜高倍图像，显示包含平行阵列（平面滑移特征）与阶梯状形貌（波浪滑移特征）的编织状位错网络；（j）退火后样品小角度晶界区域的EDS面扫描结果，显示成分显著均匀化，即使增厚的小角度晶界上也未检测到溶质偏析

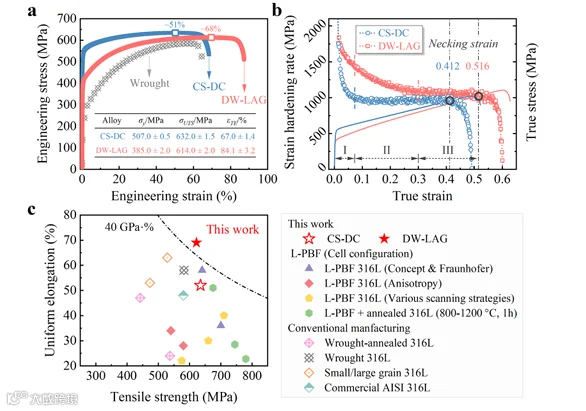

图2 （a）成形态、退火态及锻态退火对比样的典型工程应力-应变曲线；（b）两种样品的真应变-应变硬化率曲线，标注均匀延伸率对应的真应变（成形态0.412，退火态0.516）；（c）激光粉末床熔融与传统工艺制备316L不锈钢的抗拉强度-塑性Ashby图，点划线标示韧性（吸收能量能力）阈值，退火态样品强度-塑性协同效应优异

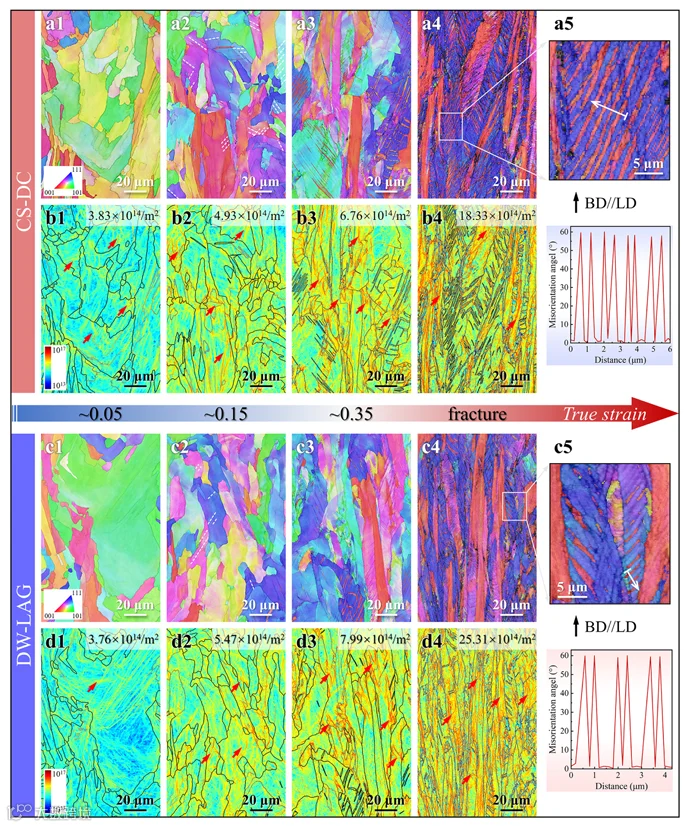

图3 （a,c）成形态与退火态样品在真应变0.05、0.15、0.35及断裂后的电子背散射衍射反极图及对应几何必需位错密度分布图；（a2-a4,c2-c4）对应应变下孪晶束的演化特征；（a5,c5）断裂后样品的高倍反极图，白色箭头标示跨越多个孪晶界的60°取向差峰；（b,d）对应样品几何必需位错密度随应变增加的渐进演化，红色箭头标示几何必需位错热点集中在小角度晶界附近

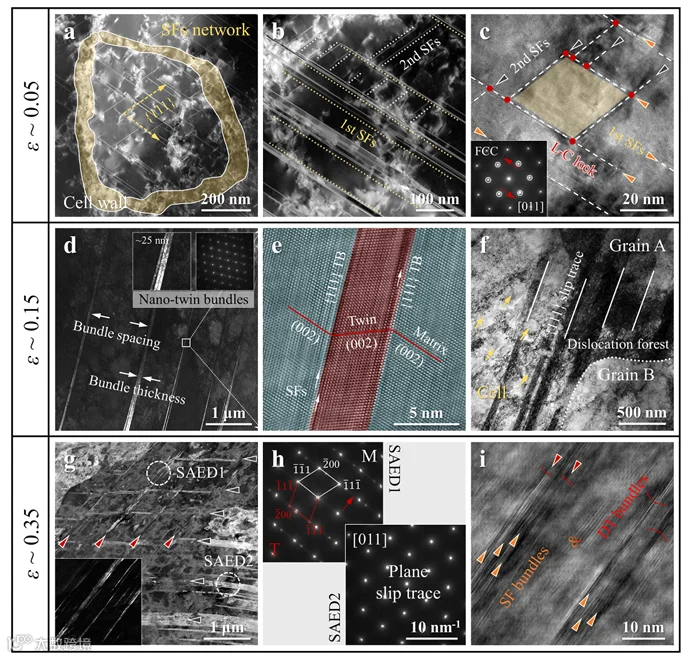

图4 （a-c）真应变0.05时成形态样品的变形亚结构透射电镜表征：部分位错滑移与层错网络，层错起始于胞壁终止于自由或可动位错；（d）真应变0.15时的明场透射电镜图像，显示纳米级变形孪晶束，插图放大图与选区电子衍射花样证实其为平均厚度约25 nm的平行孪晶薄片；（e）孪晶界修饰的层错特征；（f）贯穿胞结构的平行滑移带（位错富集壁与无位错通道交替）；（g）真应变0.35时的明场透射电镜图像，显示基体被相交缺陷分割为亚微米菱形畴；（h）对应选区电子衍射花样，区分垂直排列的孪晶束与水平弯曲的滑移迹线；（i）高密度变形孪晶束的暗场像，显示孪晶密度显著增加，片层间距减小

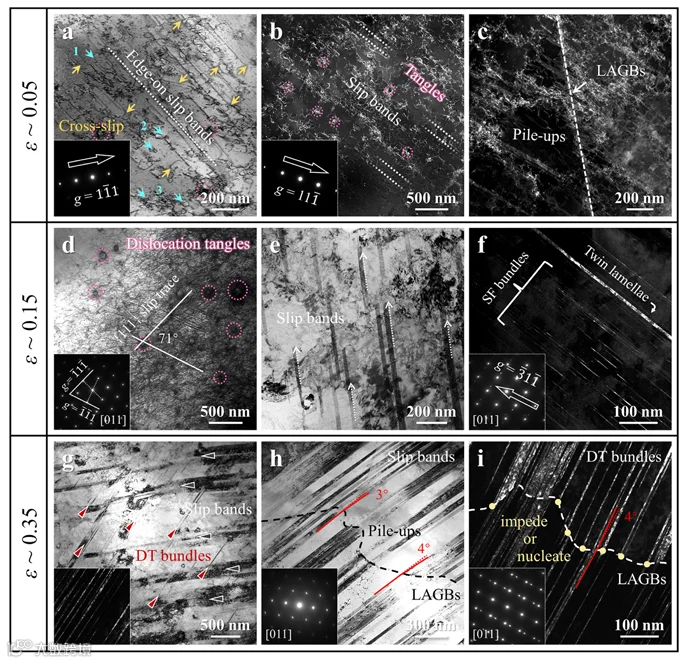

图5 （a）真应变0.05时退火态样品的变形亚结构透射电镜表征，显示沿{111}面的刃型初始滑移迹线，黄色箭头标示弯曲位错段反映的交滑移事件，粉色圆圈标示弥散纳米颗粒，箭头1-3标示位错绕过颗粒形成的Orowan环；（b,c）位错在小角度晶界处的塞积特征；（d）真应变0.15时的透射电镜图像，显示位错密度显著增加，形成密集缠结及沿等效{111}面约71°相交的滑移带；（e）破碎的新鲜滑移迹线；（f）g=[311̄]双束条件下的暗场透射电镜图像，显示间距5-35 nm的致密层错束及零星激活的机械孪晶薄片（白色箭头）；（g）真应变0.35时的透射电镜图像，显示与成形态类似的相交滑移带与变形孪晶束分割基体为亚微米畴；（h,i）滑移带与变形孪晶束与小角度晶界的交互作用：穿过晶界时发生3-4°偏转，孪晶束在跨越小角度晶界时出现截断或偏移

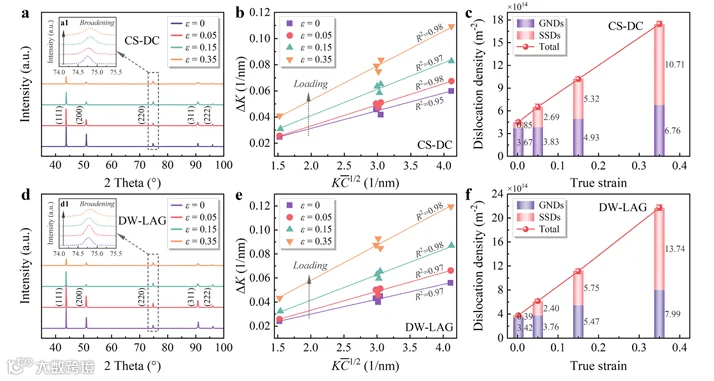

图6 （a,d）成形态与退火态样品不同应变下的X射线衍射图谱，显示衍射峰随应变增加逐渐宽化；（b,e）对应修正Williamson-Hall plots，ΔK与KĊ¹/²呈现强线性相关性，拟合优度高；（c,f）计算得到的全位错密度随真应变的变化规律，退火态样品位错密度始终高于成形态

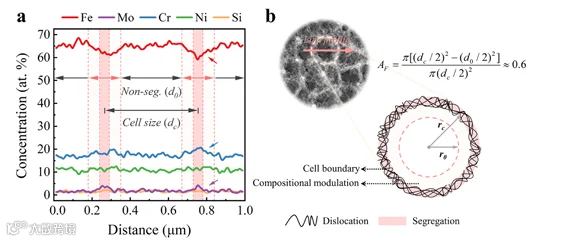

图7 （a）胞壁的EDS线扫描结果，显示Cr与Mo在胞壁富集，Fe贫化；（b）胞状结构的代表性界面面积分数示意图，AF≈0.6

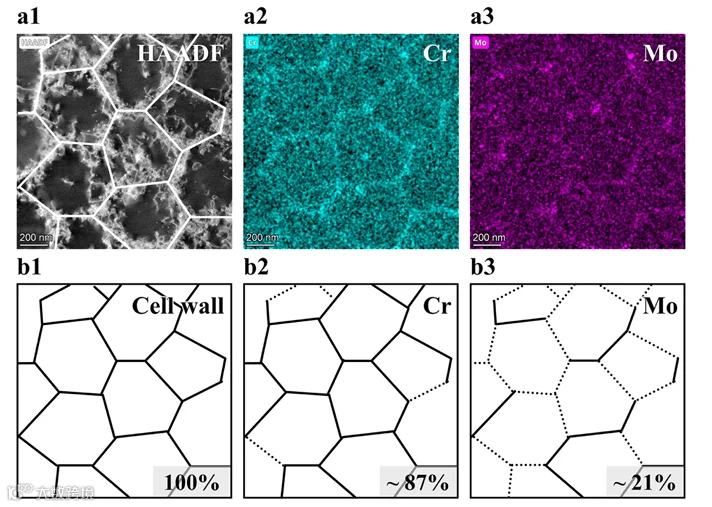

图8 溶质偏析与胞边界的空间相关性统计分析：Cr偏析覆盖约87%的胞边界总长度，Mo富集仅限约21%，共偏析区域Cr富集程度（~2.5 at%）显著高于Mo（~1.5 at%）

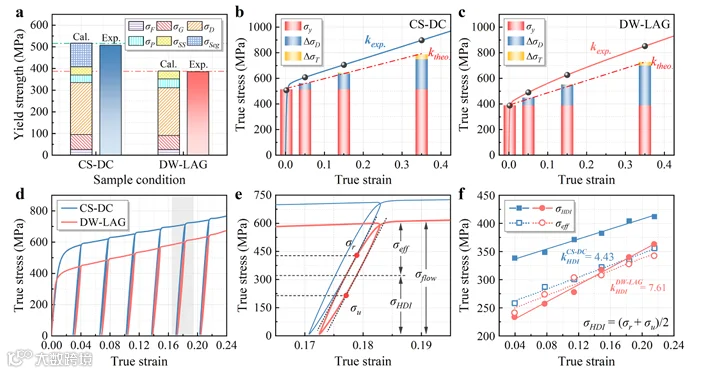

图9 （a）成形态与退火态样品屈服强度的理论计算值与实验测量值对比；（b,c）不同真应变下成形态与退火态样品流变应力增量中位错硬化（ΔσD）与孪晶硬化（ΔσT）的堆叠柱状图，理论斜率ktheo.低于实验斜率kexp.；（d）两种样品的加载-卸载-重加载循环应力-应变曲线，阴影区标示滞后环；（e）滞后环放大图，标注卸载屈服强度σu与重加载屈服强度σr；（f）异质变形诱导应力σHDI与有效应力σeff随真应力的线性拟合结果，实线与虚线分别对应σHDI与σeff，退火态样品σHDI斜率（kHDI=7.61）显著高于成形态（kHDI=4.43）

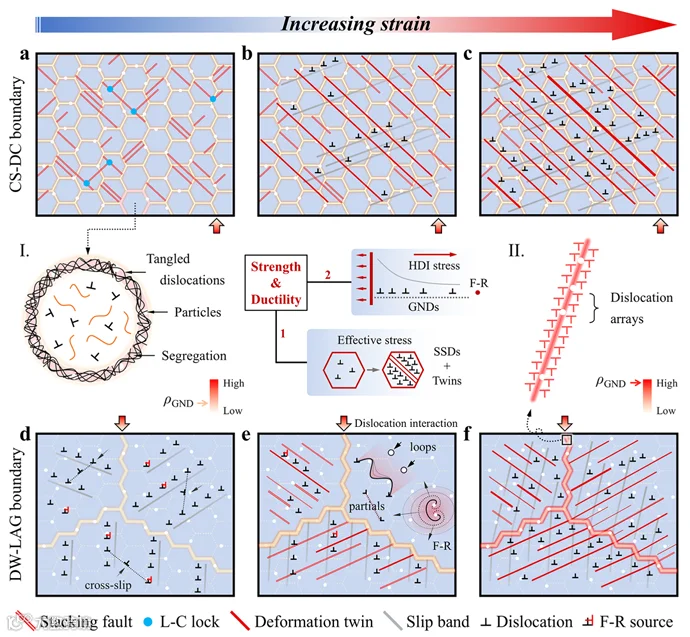

图10 （a-c）成形态样品变形机制示意图：早期塑性由部分位错承载，层错束易穿越胞壁；应变累积后部分位错被捕获促进孪晶形核；后期孪晶与平面滑移协同细化亚结构，延缓应变局域化；（d-f）退火态样品变形机制示意图：早期塑性以平面位错滑移为主，伴随交滑移动态细化变形体积；中期位错与纳米颗粒交互作用，激活位错拖拽、层错 precursor 与Frank-Read源三种阻力路径；后期小角度晶界处几何必需位错持续累积，形成陡峭密度梯度，提供长程异质变形诱导硬化，同时小角度晶界兼具阻碍位错、允许位错传输与作为位错形核位点的多重功能
结论：
本研究系统阐明了激光粉末床熔融316L不锈钢中位错相关界面特征——即位错胞与小角度晶界——在调控塑性变形中的差异化作用，为增材制造合金中应变硬化与塑性的微观起源争议提供了关键见解。主要结论如下：
1050℃退火40 min主要改变位错组态，将化学偏析修饰的胞边界转化为更高比例的小角度晶界，而晶粒尺寸、晶体学织构与颗粒弥散分布基本保持不变。这一转变显著提升了应变硬化能力，尽管屈服强度有所降低，但仍实现了优异的均匀延伸率（约68%）并保持高拉伸强度。
定量分析表明，屈服强度的降低主要源于边界相关化学微偏析的消除。可持续的屈服后硬化源于两方面的协同效应：一是位错森林与变形孪晶产生的短程有效应力升高，二是异质界面处几何必需位错累积诱发的长程异质变形诱导应力。二者共同稳定了塑性流动，促成了观测到的强度-塑性协同效应。
位错胞壁在低应变下作为有效障碍，促进早期强化；而小角度晶界作为跨多尺度的可调屏障，可根据局部应力状态与边界几何同时具备阻碍位错运动、允许位错传输及作为位错形核位点的功能。加载-卸载-重加载测试与准原位电子背散射衍射分析表明，更高比例的小角度晶界处持续的几何必需位错累积与显著更陡的异质变形诱导应力斜率相关，凸显了其通过运动学硬化调控屈服后变形的关键作用。
文献链接
Li, Y. S., Cui, L. Q., Su, H., Feng, Y. H., Jiang, S., Zhao, W., Zhang, H. H., Gao, S., Luo, S. H., Lu, G. X., & He, W. F. (2026). New mechanistic insights of dislocation configurations in strain hardening of additively manufactured 316 L stainless steel. Additive Manufacturing, 127, 105280. https://doi.org/10.1016/j.addma.2026.105280
说明：
本文为文献解读，若有不足和错误之处，敬请批评指正。
若存在版权问题，请及时联系我们。
欢迎硕博招生、就业、会议邀请
投稿
