PCB盘中急跌,英伟达Kyber机架或遇延迟!

PCB盘中急跌,英伟达Kyber机架或遇延迟! 电子制造出海资讯
2026-07-06
6
导读:7月6日,A股科技AI板块上演典型黑天鹅式盘中惊魂震荡,开盘即掀起集体跳水行情,刷新增量资金避险恐慌情绪。
7月6日,A股科技AI板块上演典型黑天鹅式盘中惊魂震荡,开盘即掀起集体跳水行情,刷新增量资金避险恐慌情绪。
早盘集合竞价结束后,AI服务器、高速光模块、高端AI PCB、覆铜板CCL四大热门高景气赛道全线杀跌,板块内数十只龙头标的放量下杀,多数核心成分股盘中最大跌幅突破8%。上游PCB原材料产业链重挫居前,国际复材、德福科技盘中大跌超10%;尾盘情绪发酵,金安国纪、中国巨石两家龙头直接封死跌停板。
好在低位抄底资金快速承接,临近早盘休市各大科技板块震荡回弹,分化行情正式显现:中际旭创强势拉升翻红;新易盛小幅收跌0.52%;长飞光纤回撤5.91%;天孚通信、东山精密、生益科技、深南电路、胜宏科技等PCB、光通信核心龙头跌幅大幅收窄,赛道系统性避险情绪逐步降温。(数据来源:富途牛牛;通信设备、PCB板块成份股盘中行情)

01
三大热点板块盘中细节+行业基本面补充

  1. AI服务器板块:本次行情重灾区,早盘板块指数最深下挫7.92%,资金出逃现象明显。基本面层面,2026年全球AI服务器出货维持高增,行业机构测算全年出货量同比+38%;但市场此前过度透支2027-2028年下一代高算力机型增量预期。本次英伟达新架构延期后,资金集中抛售英伟达链高端AI服务器标的;而绑定国产算力、AMD服务器订单的厂商抗跌性极强。行业底层特征:AI服务器单机PCB价值量达8000-10000美元,是传统云服务器的6-8倍;主板普遍采用20-28层高多层线路板,远高于传统服务器12-16层行业标准,高度依赖高速覆铜板基材。
  2. 光模块板块:全板块震荡分化,强弱边界清晰。高速数通光模块(800G/1.6T)龙头抗跌反弹,长距离电信光模块、CPO概念标的深度回调。行业数据:LightCounting预测2026年全球数通光模块市场规模228亿美元,800G+1.6T产品占比高达64%,是当下行业主流出货品类;3.2T超高速光模块原计划2028年批量落地,受NVL576项目延期影响,3.2T商用周期大概率延后。短期利空CPO题材,但可量产的插拔式高速光模块不受影响,这也是中际旭创能够率先翻红的核心逻辑。
  3. 高端PCB+上游CCL覆铜板板块:全产业链跌幅最大、情绪最弱。细分结构极度分化:①超高多层AI背板(70层以上)、M9级高速板材标的重挫;②中低层AI服务器PCB、光模块专用PCB震荡抗跌;③上游玻纤、铜箔原材料领跌。近期行业大事密集:7月3日PCB龙头鹏鼎控股官宣96亿定增扩产AI服务器+光模块高阶HDI产能;崇达技术加速高端算力PCB产能爬坡,800G光模块配套PCB已小批量量产;胜宏科技深度绑定英伟达算力链,AI高多层板订单饱满,抗跌属性显著。目前国内头部PCB厂商2025-2026年高端算力板块合计扩产投资额达419亿元,中长期产能扩张逻辑不变,仅短期高端工艺放量节奏下修。

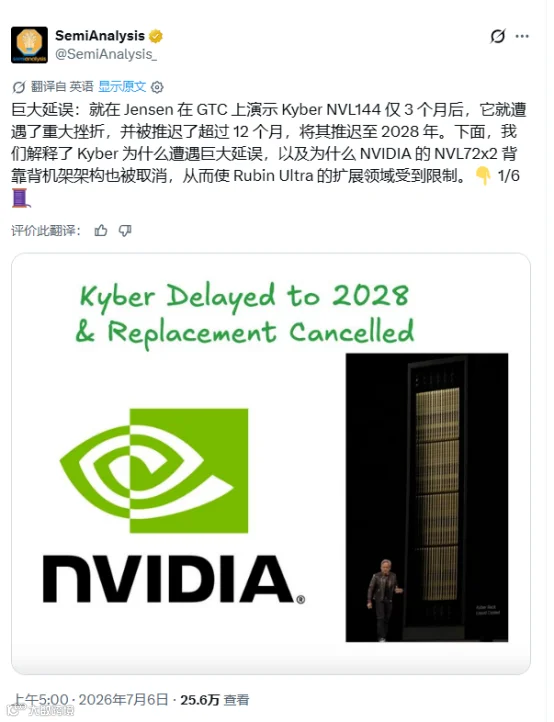

全球半导体顶级权威研究机构SemiAnalysis,盘前在X平台(原推特)连续发布6条官方爆料推文,官宣重磅行业利空:
黄仁勋今年3月GTC大会重磅发布的下一代顶级算力矩阵——Kyber NVL144超级机架、Rubin Ultra旗舰AI芯片,触碰硬件制造物理天花板;全链路项目延期12个月以上,最快2028年商业化落地,旗舰芯片原生算力直接腰斩。
这条跨全球产业链的利空消息,直接打破市场上半年“AI算力无限高增长”的一致乐观预期,成为今日A股AI全产业链集体调整的直接导火索。

02
英伟达全线碰壁!三大核心算力路线全部停摆

回溯今年3月英伟达GTC全球峰会,黄仁勋高调发布Kyber NVL144机架架构,意图依靠这套全新硬件体系垄断下一代AI集群标准,牢牢锁死全球高端算力话语权。
仅仅三个月时间,英伟达布局的三条下一代核心算力迭代路径全部碰壁,无成熟规模化落地方案,高端算力扩容出现阶段性空白期。
❶ 主方案彻底流产:78层正交PCB背板,全球无厂能量
本次黑天鹅事件的核心卡点,也是砸崩A股PCB、覆铜板板块的底层根源:Kyber架构核心硬件——78层超高精密PCB正交中板(Midplane),触碰全球制造物理极限,无法商业化量产。
“卡住全球AI的电路板”:如果把AI超级机柜比作人工智能大脑,GPU芯片是大脑神经元,这块PCB正交背板就是连通所有神经元的主干神经中枢。
英伟达原本设计目标:通过这块超大尺寸正交背板,实现单机柜144颗顶级GPU 90°垂直板对板互联,淘汰机柜内超2万根杂乱铜缆。既能降低设备自重30%以上,还能解决超高算力场景下信号衰减、传输延迟难题,彻底垄断下一代超大规模AI集群硬件标准。
但落地生产环节,工艺难度超出全行业承载上限,三大硬指标卡死量产节奏:
  • 超高层数堆叠:整块背板由3块标准化26层特种基板高压压合成型,总层数78层,层间对位误差要求控制在微米级别,轻微偏差直接报废;
  • 顶级特种基材:采用行业最高规格M9级高速覆铜板、特种石英布+PTFE高频混合原材料,耐高温、抗电磁干扰指标拉满,上游原材料产能稀缺;
  • 纳米级精密制程:生产线线宽线距≤25μm,远细于人类发丝,专门适配448G+超高速芯片信号传输标准;
目前全球范围内,没有任何一家硬件工厂能够实现稳定规模化生产,产品良率低至不具备商用价值。SemiAnalysis官方定论:Kyber NVL144整体延期至2028年,唯一核心诱因就是这块PCB中板工艺无法突破。
 兜底备选方案作废:全球云服务商集体拒收
英伟达很早就预判到超高多层PCB的工艺瓶颈,提前研发NVL72x2背靠背机架方案兜底避险:放弃高难度正交背板,沿用传统机柜铜缆扩容算力,绕开PCB制造卡点。
这套兜底方案最终彻底作废:硬件结构畸形复杂,数据中心运维成本直接翻倍,设备故障概率、整机能耗严重超标。亚马逊、谷歌、阿里云等全球头部超大规模云运营商集体否决,拒绝批量采购落地。
❸ CPO黑科技同步难产:短期仅能小批量试点
全市场高度期待、英伟达重点战略押注的CPO光电共封装技术同步遇阻。行业原本预判,CPO光纤互联会替代传统铜线传输,实现算力传输带宽翻倍,落地NVL576超大型互联机架。
目前该技术卡在光芯片与高端PCB板材焊合核心工序,整体量产成熟度不达标。机构一致预判:NVL576机架短期无法商用落地,CPO技术仅能维持实验室小批量测试,英伟达“光进铜退”全光算力路线短期宣告落空。
❹ 旗舰芯片直接降级:核心算力腰斩
底层PCB硬件工艺瓶颈,直接拖累英伟达Rubin Ultra旗舰芯片性能降级。
英伟达原定规划:采用4芯片拼装先进封装架构,拉满单机芯片算力上限。但受PCB载板物理形变、整机散热不达标两大问题制约,4合1先进封装方案直接取消。
最终只能降级采用双芯片组合方案,芯片原生核心算力、数据传输带宽直接缩水50%,下一代天花板级AI芯片先天性能打折。
行业现状总结:主方案难产、备选方案作废、前沿黑科技延期、旗舰芯片性能降级。英伟达高端算力迭代进入空窗期,全球AI产业升级节奏被迫踩刹车。

03
一块PCB,为何能砸崩整条A股AI产业链?

很多投资者疑惑:当前芯片制程已经冲刺2nm、大模型算法迭代日新月异,看似不起眼的基础电路板,凭什么撼动全球算力巨头和A股万亿AI赛道?
底层交易逻辑很简单:上半年AI板块大涨,行情核心依靠远期估值溢价。市场早已把2027-2028年高端AI背板、高速覆铜板增量空间,提前全部计入当前股价,全产业链估值严重透支远期预期。
英伟达项目延期利空落地,直接下调未来两年全球高端AI PCB、CCL覆铜板行业增量空间;前期被炒作透支的赛道高预期集体降温,连锁带动上游玻纤、电解铜箔原材料板块估值下修。这也是今日PCB、新材料板块深度回调的核心底层逻辑。
更关键的行业拐点已经落地:PCB正式从低端辅助配件,升级为制约全球AI产业升级的第一战略底层硬件。
目前全球高端AI PCB四大行业瓶颈,短期1-2年内完全无法突破,也是后续AI赛道的长期观测核心:
  • AI服务器板材触碰物理极限:普通消费电子PCB仅需8-16层线路堆叠;高端AI算力服务器硬性要求70层以上超高精密板材,全球头部厂商产能、工艺双双见顶;
  • 先进封装载板卡点凸显:芯片制程逼近物理极限后,行业依靠先进封装提升算力,但PCB载板形变、微孔加工、材料热膨胀系数匹配难题难以攻克;
  • 高规格工控板材供给紧张:自动驾驶、高压工控领域高频高速PCB、厚铜散热基板,行业设计和量产经验尚在爬坡;
  • 上游核心材料设备卡脖子:高端高速树脂、特种极薄铜箔、精密激光钻孔设备高度依赖海外进口,国内厂商承接顶级AI订单弹性受限;

免责声明:本文信息来源AI铜芯、格隆汇APP、数据宝、华尔街见闻Max等网络整理,侵删,不存在任何形式的引导或承诺,仅供研究讨论,请审慎阅读。需建立在理性的独立思考之上
