当专用 AI 芯片要求输入整张静态计算图时，如何将包含前向、反向、权重更新的动态训练循环，转化为一张 无副作用的纯函数图？本文从 状态显式化 出发，给出完整实现路径与内存复用策略。⚙️
📋 目录
-
1. 🤔 动态训练的“隐式状态”困境 -
2. 🧠 什么是“内部状态”？—— 以 和 为例 -
3. 🔄 动态训练 vs 静态图：核心差异 -
4. 💡 核心思想：将内部状态视为 可传递的 Buffer -
5. 📐 单步训练的 纯函数数学定义 -
6. 🔧 图变换三部曲：从 Module 到纯函数 -
7. 🧩 三大子图融合：前向、反向、更新 一体化 —— 为何合成一张图至关重要 -
8. ⏳ 子图间的 严格数据流依赖 -
9. 🧠 编译期内存原地复用 与 全局内存分配 —— 大模型微调的法宝 -
10. 🛠️ 工程落地：基于 torch.export导出 Module 的最佳实践 -
11. 🌍 与其他框架对比：告别“三图分离”，拥抱端到端优化 -
12. ⚠️ 关键注意事项与边界条件 -
13. 🏁 总结与展望
1. 🤔 动态训练的“隐式状态”困境
在 PyTorch 动态训练中，权重（
） 和 优化器动量（
） 作为模型及优化器的属性，随迭代步
不断演变。每次调用 optimizer.step() 都会 原地修改
，这种“副作用”在 Python 层面自然，但对 静态编译器 极不友好。😰
专用微调芯片（如 Groq、Cerebras 或某些 DPU）通常 不支持 动态控制流和随机内存写入。它们要求整张训练图在编译时已知，且 无运行时状态赋值。我们必须将原本由 Python 运行时管理的 隐式状态，转变为 显式的图输入/输出端口。🎯
2. 🧠 什么是“内部状态”？—— 以 和 为例
内部状态 是指那些 跨多次调用必须记住的值，它们是计算图自身的“记忆”。在训练场景中，最核心的内部状态就是 模型权重 和 优化器动量 。
-
• 是 时刻的权重，它影响前向输出，也用于反向传播求梯度。 -
• 是优化器内部累积的动量（如 SGD with Momentum 中的历史梯度平滑值），它依赖于历史梯度，进而决定 。
和 不像输入数据那样每次重新生成，而是 随着时间的推移不断演化—— 的值完全由 的值和当前梯度决定。这种 时序递归 特性使它们成为训练图内部最核心的状态变量。🧬
3. 🔄 动态训练 vs 静态图：核心差异

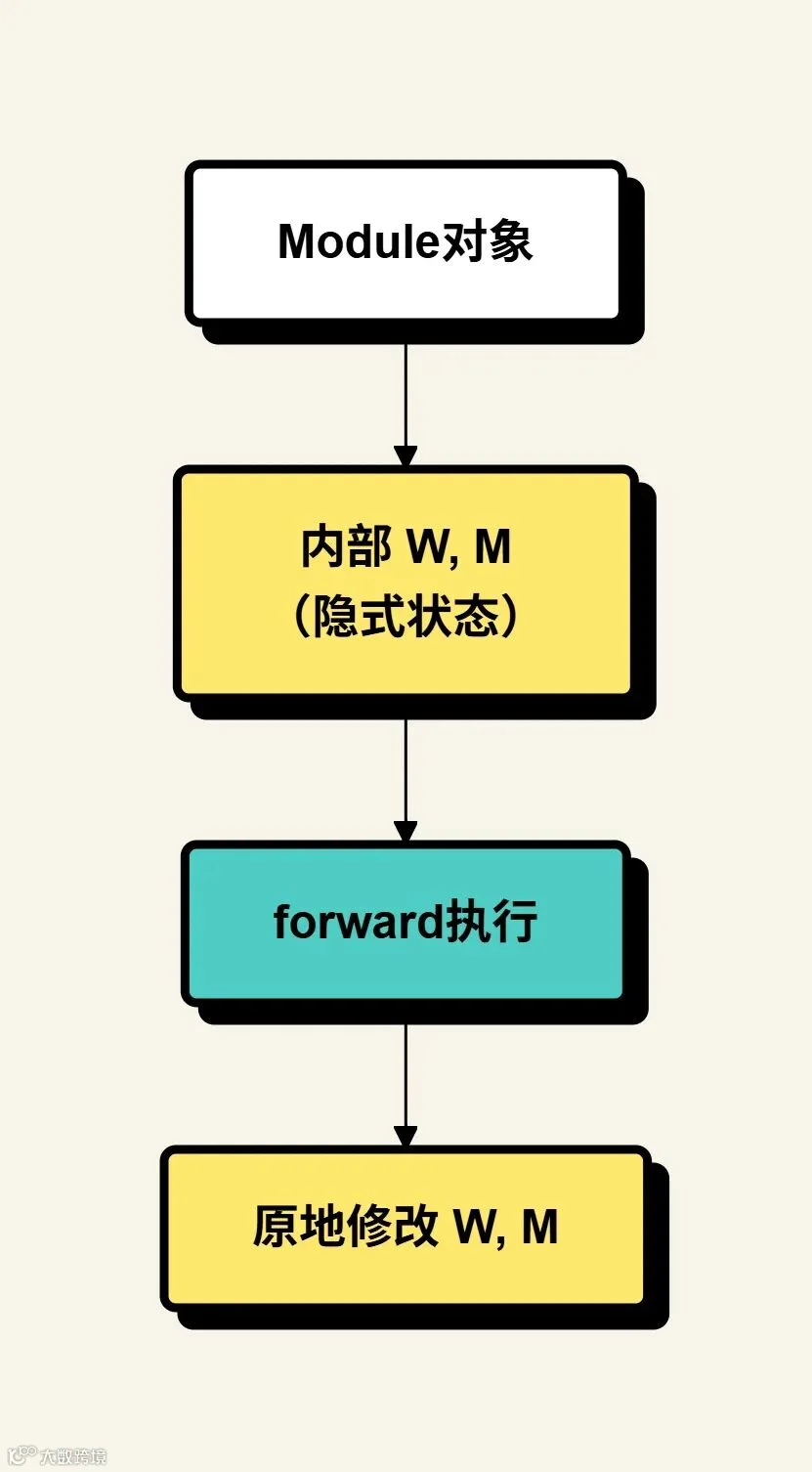

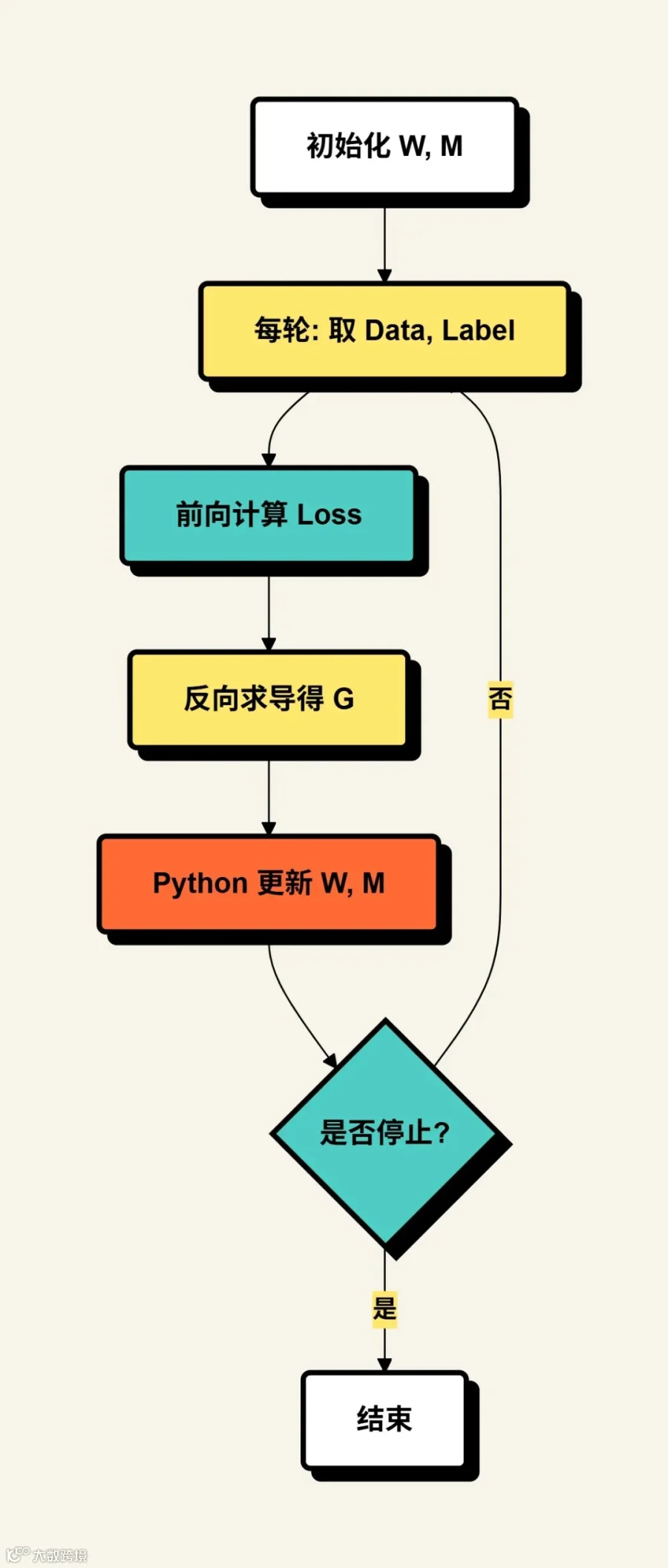

下图对比了传统动态训练循环与静态化后的大图：
-
• 动态：每次迭代由 Python 控制循环，状态被隐式修改，编译器只能看到单次前向+反向（通常不包括更新）。 -
• 静态：整张图一次性定义，状态作为显式输入输出，循环在外部由主机管理（或展开多步）。编译器能全局审视所有算子。
4. 💡 核心思想：将内部状态视为 可传递的 Buffer
参考第一部分中将 RNN 隐藏态转为 ONNX 输入输出的思路，我们将所有参与跨步演变的张量统一视为 “Buffer”。在 PyTorch 中：
-
• nn.Parameter本质是 带梯度的 Buffer。 -
• 优化器动量可注册为 register_buffer，视为 额外附属状态。
我们定义训练模块时，直接将这些状态作为模块的属性（Parameter 或 Buffer）。随后通过图变换，将这些属性从“模块私有”降级为“图输入端口”，并将更新后的新值 提升为“图输出端口”。这就像把原本藏在抽屉里的秘密文件，全部摆到桌面上来——编译器终于能看清它们了。📄
5. 📐 单步训练的 纯函数数学定义

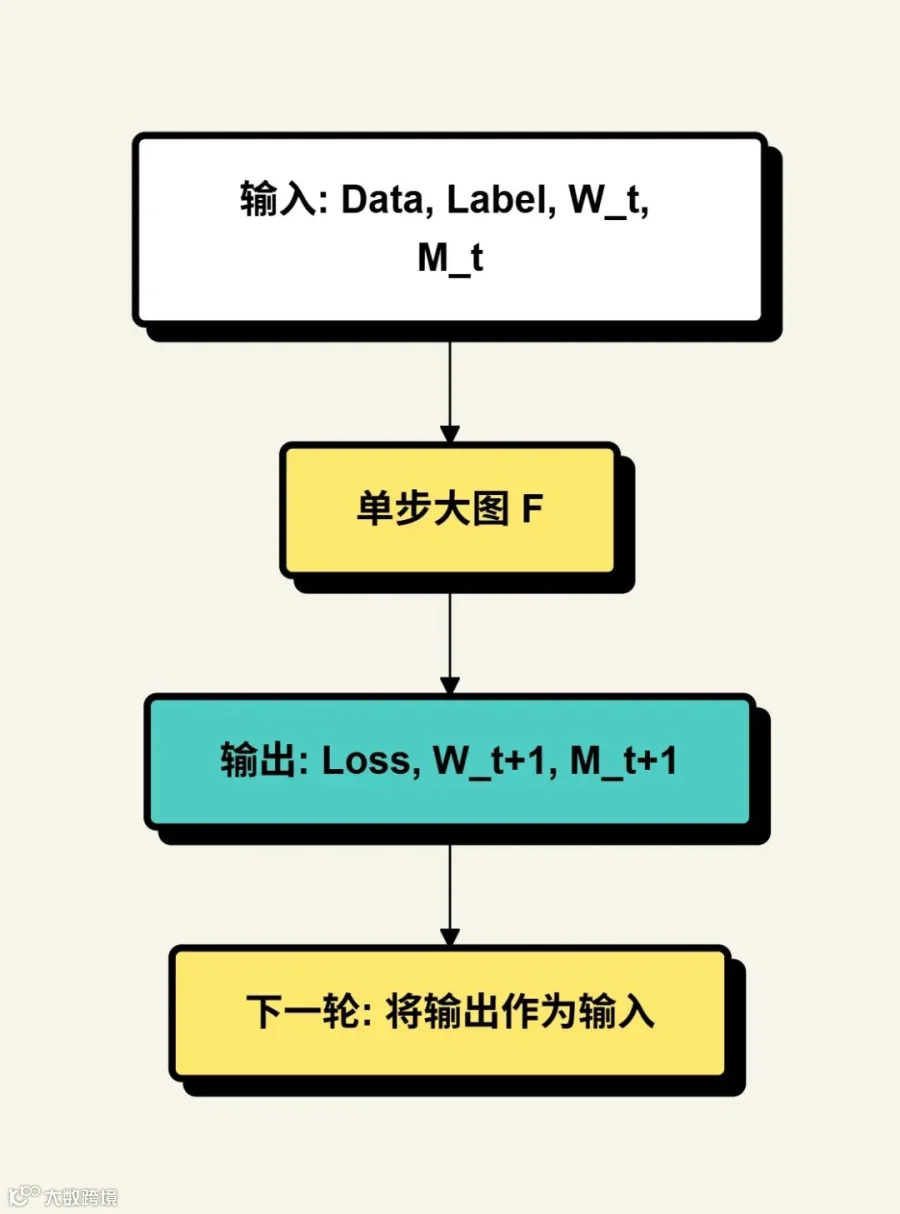

我们将一个完整的训练迭代抽象为如下 数学函数：
其中 和 是每步输入的批量样本， 是当前权重， 是当前优化器状态。函数内部顺序执行前向、反向、更新，但 对外呈现单一、确定性的计算图。📊
这种形式与 ONNX 或 MLIR 要求的 “无状态、确定性” 完全兼容。芯片只需按图执行，无需关心外部状态管理器。调用方只需在每轮迭代将输出的 、 作为下一轮的输入传入即可。这就像 接力赛——每一棒跑完，把接力棒（状态）交给下一棒。🏃
6. 🔧 图变换三部曲：从 Module 到纯函数
将带有内部状态的 nn.Module 转为静态图，需实施 三个核心变换（这正是 torch.export 在底层帮我们做的事情）：
-
1. 捕获并冻结状态列表：遍历模块，识别所有 Parameter和Buffer（即 和 ），记录其初始值作为图输入占位符。📋 -
2. 替换读取操作：将图中所有读取 self.W或self.M的操作，替换为从对应输入端口的张量。🔀 -
3. 提取写入值并删除原地赋值：定位到所有更新操作（如 self.W = new_W），将右侧的new_W连接到图输出，并移除原赋值节点。📤

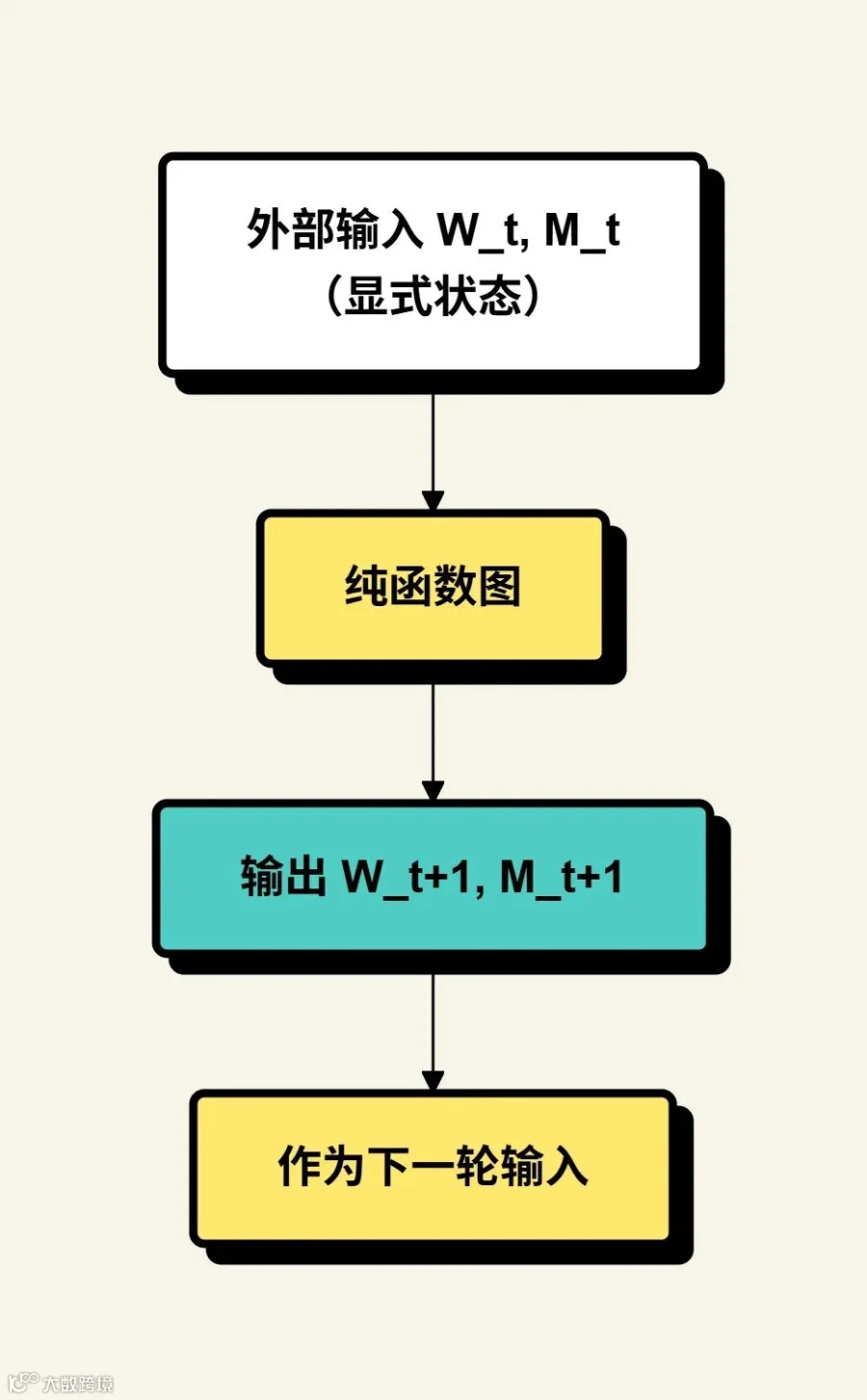

下图展示了变换前后的视角变化：
经过这三步，原始动态图变为 纯函数式的数据流图，不再有任何内部状态修改。
7. 🧩 三大子图融合：前向、反向、更新 一体化 —— 为何合成一张图至关重要
在传统的静态图框架（如 TensorFlow 1.x）或某些自定义部署中，前向计算图、反向梯度图、权重更新图往往是三个分离的图，甚至由不同的执行引擎或设备分别处理。它们之间通过张量传递数据，但编译器 无法同时看到三者，因此只能各自做局部优化。😞
而我们 将这三个子图合并成一张完整的大图，让编译器一次性审视所有算子。这带来了 两大核心收益，对微调大模型尤其关键：
-
• 🔗 跨子图算子融合：原本分散在前向、反向、更新中的连续操作（如损失计算、梯度生成、动量更新）可以被合并为一个内核（kernel）。例如，梯度计算中的乘加可以与动量更新的乘加融合，减少内核启动开销和中间张量的落盘，大幅提升硬件利用率（尤其对 TPU/NPU 这种高吞吐、低延迟的加速器）。 -
• 📉 全局内存分配：编译器可以一次性为整张图中的所有中间张量（激活、梯度、临时变量）做 全局生命周期分析，分配内存并实现最大程度的原地复用（详见第 9 节）。这在三图分离时是不可能的，因为每个图独立分配，导致内存峰值不可控。
这种 “一图胜三图” 的设计，使得编译器能够进行 端到端优化，这是动态训练或半静态方案无法比拟的。
在合并图中，所有张量的生命周期已知，编译器可以 统筹分配内存，避免碎片化，峰值显存大幅降低，这对于动辄上百亿参数的大模型微调来说是 生死攸关 的。⚡

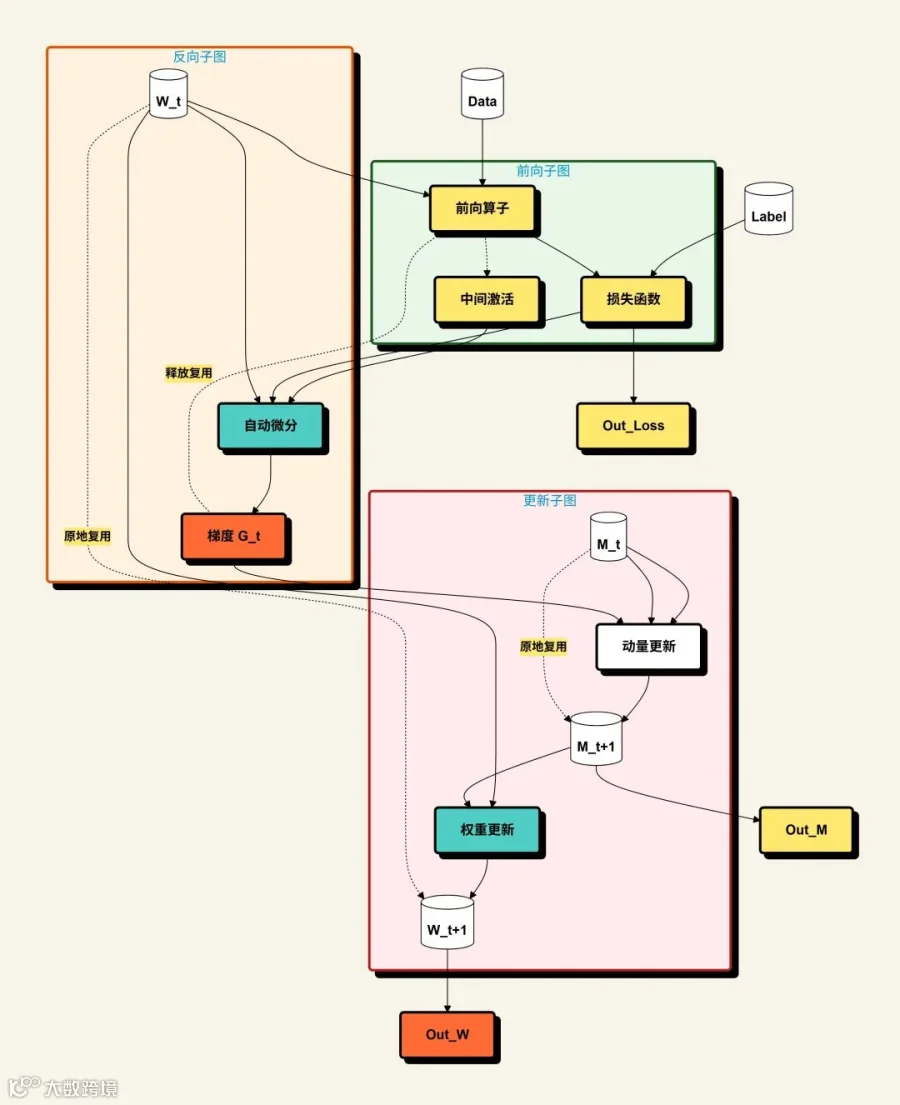

下面展示合并后的完整数据流（含内存复用方向）：
8. ⏳ 子图间的 严格数据流依赖
三个子图之间存在 不可颠倒的依赖链：
-
• 前向 必须最先执行：因为它产生反向所需的 和中间激活值。 -
• 反向 必须等前向完成：因为它需要 和激活值来计算梯度 。 -
• 更新 必须最后执行：因为它依赖反向产生的 和当前状态 。

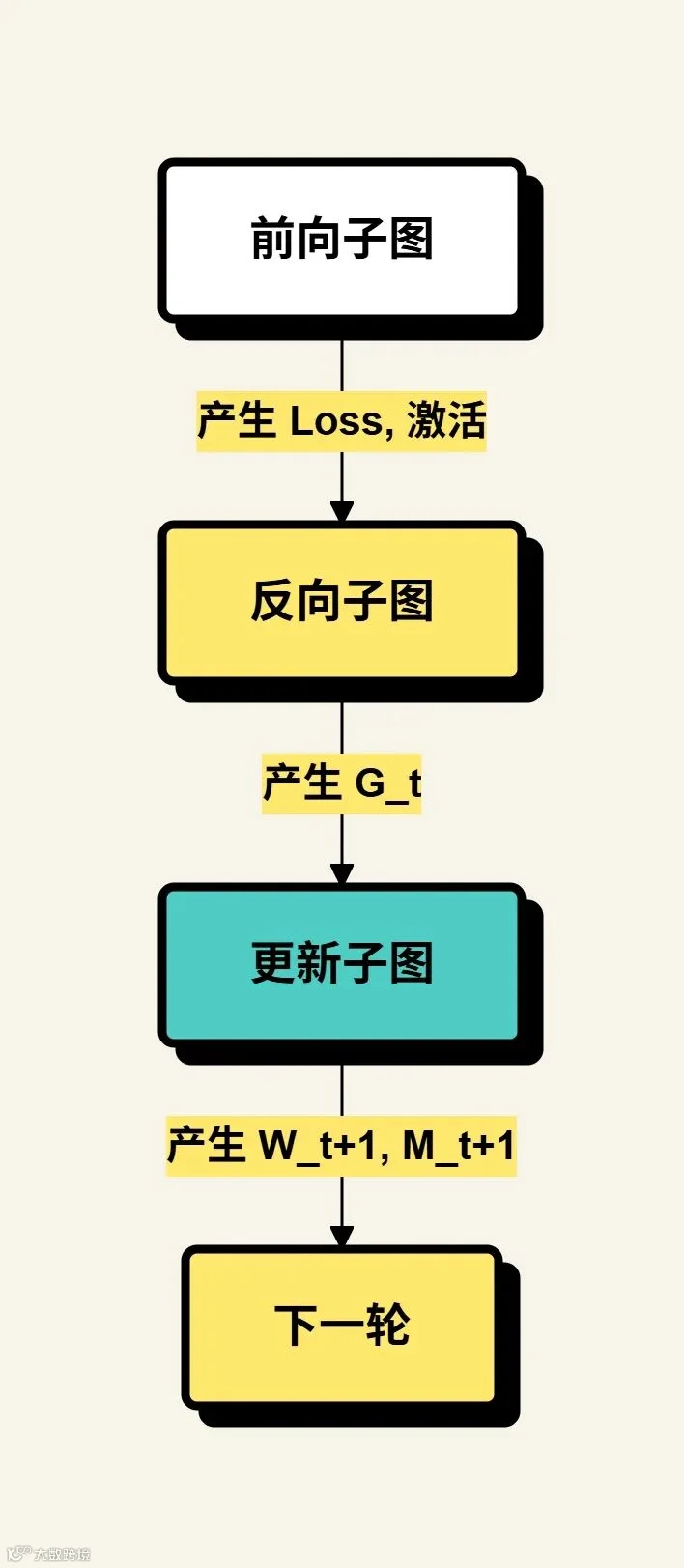

下图清晰展示了这个依赖链条：
这种 线性依赖 是硬性的，编译器无法颠倒。但正因为整张图是静态的，编译器可以在满足依赖的前提下，将不同子图的无关部分 重叠执行（如流水线），进一步提高 TPU/NPU 的利用率。⏳
9. 🧠 编译期内存原地复用 与 全局内存分配 —— 大模型微调的法宝
静态图的最大优势在于编译时能进行 全局内存规划。对于 和 ，虽然图逻辑上区分了 和 ，但 物理内存可完全一致，因为更新是“覆盖写”操作。📉
编译器通过分析数据流生命周期，可给 和 分配 同一块内存别名。这避免了额外拷贝，显著减少显存带宽占用。同理， 和 也可共用物理地址。💾
梯度 在更新子图完成后不再被引用，其内存空间可 立即被下一轮迭代的中间激活值复用。优秀的内存规划器会将不同张量的生命周期错开，做到 峰值显存最小化，这对大模型微调至关重要。📉
与分离三图对比：在分离方案中，前向图需要保存激活直至反向完成，反向图保存梯度直至更新完成，更新图保存新权重。各图独立分配，无法共享内存，导致峰值显存往往是三者峰值之和。而合并图中，编译器可以 统一规划，将激活、梯度、新权重的生命周期重叠部分剔除，通常可节省 30%~50% 的显存，这对于在显存受限的 TPU/NPU 上微调千亿参数模型是 决定性的。🔥
🔥 关键洞察：尽管 和 在逻辑上作为输入输出存在，但编译后它们 实际占据的物理内存就是模型本身的存储空间，无需额外拷贝。这恰恰证明了它们在图中就是 内部状态的化身。
10. 🛠️ 工程落地：基于 torch.export 导出 Module 的最佳实践
手动操作底层图繁琐且版本敏感，PyTorch 2.0+ 提供了 torch.export，专为静态图导出设计，能自动将 nn.Module 中的内部状态（Parameter 和 Buffer）提升为显式的图输入/输出，完美实现第 6 节的变换三部曲。🎉
下面定义一个包含内部状态 （Parameter）和 （Buffer）的训练模块：
import torch
import torch.nn as nn
import torch.nn.functional as F
from torch.export import export
class TrainModule(nn.Module):
def __init__(self, in_dim, out_dim):
super().__init__()
# W 作为 Parameter（内部状态，带梯度）
self.weight = nn.Parameter(torch.randn(in_dim, out_dim))
# M 作为 Buffer（内部状态，无梯度，由优化器逻辑维护）
self.register_buffer('momentum', torch.zeros(in_dim, out_dim))
self.beta = 0.9
self.lr = 0.01
def forward(self, data, label):
# 1. 前向计算
pred = torch.mm(data, self.weight)
loss = F.mse_loss(pred, label)
# 2. 反向求导（手动展开，不使用外部 optimizer）
grad = torch.autograd.grad(loss, self.weight, create_graph=False)[0]
# 3. 更新内部状态（原地覆盖）
# 注意：这些赋值在导出时会被捕获为输出
self.momentum = self.beta * self.momentum + (1 - self.beta) * grad
self.weight = self.weight - self.lr * self.momentum
return loss
# 实例化模块（内部含有 W 和 M）
model = TrainModule(10, 5)
# 准备示例输入
data = torch.randn(4, 10)
label = torch.randn(4, 5)
# ⭐ 导出静态图：torch.export 自动将 weight 和 momentum 提升为输入/输出
exported_program = export(model, (data, label))
# 查看变换后的图签名：输入包含 data, label, weight, momentum
# 输出包含 loss, weight_out, momentum_out
print(exported_program.module().forward)
发生了什么？torch.export 追踪了 forward 的执行，发现 self.weight 和 self.momentum 被读取并重新赋值。于是它 自动 将它们：
-
• 添加到输入列表（作为 weight和momentum，对应 ）。 -
• 添加到输出列表（作为更新后的新值，对应 ）。
这与第一部分手动操作 GetAttr/SetAttr 的 效果完全一致，但由框架原生完成，更稳定、更简洁。导出的程序可保存为 .pt2 或转为 ONNX，供专用芯片直接调度。📦
11. 🌍 与其他框架对比：告别“三图分离”，拥抱端到端优化
在 TensorFlow 1.x 的静态图中，通常只将 前向+反向 放入图，而 权重更新 由外部优化器在 Python 中调用 sess.run(apply_grads) 完成。这意味着 更新子图不在图内，实际上形成了 “前向图 + 反向图 + 更新操作（Python）” 的分离模式，编译器无法看到完整的迭代流程。😞
而 PyTorch 动态训练更是将三者分散在 Python 循环中，没有图的概念。在我们的方案中，将前向、反向、更新全部熔入一张大图，让编译器看到 完整迭代的端到端数据流。这带来了之前提到的两大优势：
-
• 跨子图算子融合：梯度计算与动量更新的乘加运算可以合并为一个内核，减少数据搬运。 -
• 全局内存分配：统一规划显存，峰值大幅降低。
这种 “一图胜三图” 的做法，尤其适合 TPU、NPU 等专用加速器，因为这类芯片对 算子融合 和 内存带宽 极其敏感，且显存容量通常比 GPU 更紧张（例如 TPU v4 每核心仅 16GB HBM）。合并图能最大限度压榨硬件性能，使得在有限显存下微调百亿、千亿参数模型成为可能。🌟
12. ⚠️ 关键注意事项与边界条件
-
• 梯度裁剪：需改用 torch.clamp等纯张量操作，避免原地修改。✂️ -
• 动态控制流：使用 torch.cond或展开为静态选择（如Where）。🔀 -
• 别名安全：确保反向使用的 是更新前的值， torch.export依赖顺序自然保证。🎯 -
• 多步展开：可展开 N 步以获取更大优化空间，但显存线性增长，需权衡。⚖️ -
• 优化器多样性：Adam 等只需将全部状态（ ）注册为 Buffer 或 Parameter 即可，方法完全通用。🔄
13. 🏁 总结与展望
本文展示了如何将动态训练循环转化为一张 无副作用的静态图，核心是将权重和优化器状态（
和
）作为模块内部状态，借助 torch.export 自动将其提升为显式输入输出，从而消除所有原地副作用。融合前向、反向、更新三大子图后，编译器可实现 跨子图算子融合 和 全局内存原地复用，极大提升专用芯片（尤其是 TPU/NPU）上的训练效率和显存利用率。🚀
该方案与推理场景中的 KV Cache 管理异曲同工，均体现了 “状态显式化”的通用设计模式。随着 AI 编译器生态（MLIR、Triton）的成熟，静态训练图将更为普及，为低延迟、高能效的微调部署铺平道路。🌐
🔥 最终要义：训练图中的 和 从来不是外部数据，而是图的灵魂——内部状态。静态化不过是让它们从幕后走到台前，让编译器得以全局掌控，发挥硬件极致潜能。 💪
