FPV 光纤无人机组装技术是在传统无线电 FPV 无人机基础上，通过集成光纤制导系统，实现抗干扰、高带宽及强隐蔽性的信号传输。其组装核心在于构建成熟的无人机平台并完成光纤链路的深度集成。
一、系统构成与核心优势
FPV 光纤无人机系统主要由飞行平台、光纤卷轴、光电转换模块和地面控制站四大部分构成。
飞行平台：通常基于成熟的 5 寸轴距 FPV 穿越机平台改造，包含机架、动力、飞控、图传等标准组件。

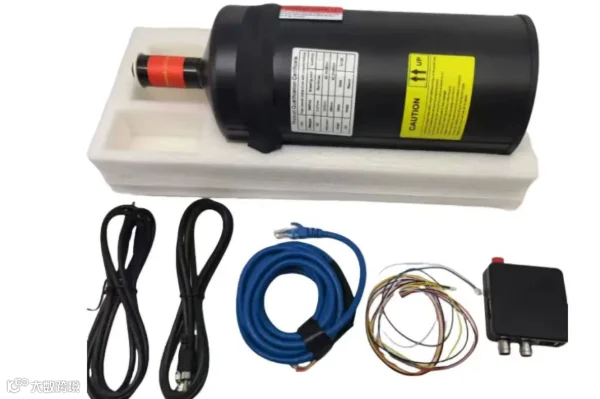

光纤链路系统：这是区别于传统无人机的核心，包括机载光电转换器（电信号转光信号）、地面端光电转换器（光信号转电信号）以及直径不足 0.5 毫米的专用光纤线缆。
核心优势：具备极强的抗电磁干扰能力，信号以光脉冲形式在光纤中传输，不受复杂电磁环境影响。同时拥有极高传输带宽，可实时回传高清甚至超高清画面；且无射频信号辐射，隐蔽性极佳。
二、传统 FPV 无人机平台组装详解
作为组装光纤无人机的基础，其主要步骤与标准 FPV 无人机一致。
1. 前期准备：核心部件与工具
核心部件：需准备机架（如 5 寸碳纤维机架）、无刷电机（如 2207、2306 型号，KV 值 2300-2800）、电调（30A-40A）、飞控（如 Betaflight F4/F7 系列）、接收机、FPV 摄像头（1200TVL 以上）、图传发射器（5.8GHz）、锂电池（4S，1300-1800mAh）及螺旋桨。
工具与耗材：必备电烙铁、焊锡丝、螺丝刀（PH0、PH1）、剪线钳、万用表、热熔胶枪，以及硅胶减震垫、扎带、热缩管等。
2. 硬件组装步骤
安装动力系统：将四个电机用螺丝固定在机臂末端，注意对角电机转向相同（1、3 号顺时针，2、4 号逆时针）。将电机三根线与电调输出线焊接，电调电源线暂留。
安装飞控与接收机：用硅胶减震垫将飞控板固定在机架中心，确保箭头指向机头。将电调的信号线插入飞控对应的电机接口（M1-M4）。接收机通过 SBUS 等串口协议与飞控连接，天线需远离金属部件固定。
安装 FPV 视觉系统：将摄像头固定在机头支架，调整合适仰角（通常 15°-30°）。视频线连接至图传发射器的视频输入口，电源线连接至 5V 供电。
电路集成与理线：将所有电调的正负极电源线并联，焊接至 XT60 等电池插头。为飞控、图传等设备提供 5V 稳压电源（可通过带 BEC 的电调或独立 UBEC）。用扎带规整线缆，避免缠绕，焊接点用热缩管保护。
三、光纤链路系统的集成与连接
此步骤是将标准无人机升级为光纤无人机的关键。
1. 机载端（天空端）集成

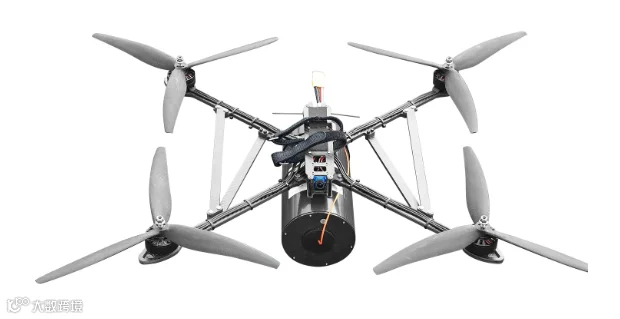

需将原有的无线电接收机和图传发射器替换或并联接入机载光电转换器。该转换器负责将飞控的控制信号和摄像头的视频信号转换为光信号，并通过光纤跳线与安装在机腹的光纤卷轴出口连接。
2. 地面端连接
从无人机拖曳出的光纤另一端连接至地面光电转换终端。该终端将光信号还原为电信号，输出给地面控制站（通常是带有显示屏和遥控器的操作台）。操作员通过第一视角画面操控无人机，指令再通过光纤回传。
3. 链路测试
连接完成后，需检查光电转换器的指示灯状态，确保链路通畅。随后在地面站软件中测试视频传输的清晰度、延迟以及控制指令的响应是否正常。
四、系统调试、测试与局限性
软件调试：在 Betaflight 等地面站软件中校准飞控的加速度计、陀螺仪，设置遥控器通道映射和飞行模式，并务必正确配置信号输入源为光纤链路系统。
测试与局限：光纤无人机在带来抗干扰优势的同时，也存在明显局限。作战半径受光纤长度限制，通常为 5-20 公里。光纤的重量和物理拖曳会限制无人机的机动性和有效载荷，急转弯可能导致缠绕或断裂。因此，组装后需在开阔场地进行低速飞行测试，重点验证光纤放线/收线机构的可靠性以及链路在机动中的稳定性。
综上所述，FPV 光纤无人机的组装是机电一体化与光通信技术的结合，其技术难点和核心竞争力在于稳定、轻量化的光纤传输系统与传统高性能 FPV 无人机平台的深度融合。
