新 QC 七大手法｜关系图（Relationship Diagram）完整详解
告别单线思维！利用 Relationship Diagram 网状分析法，高效解决互相牵制的复杂难题。
一、基础定义：什么是关系图（关联图）
1. 全称与别称
英文：Relationship Diagram
标准中文名称：关系图法 / 关联图法
归属：新 QC 七大手法核心分析工具，与 PDPC、系统图、亲和图、矩阵图、矩阵数据分析法、箭条图并列。
2. 核心定义

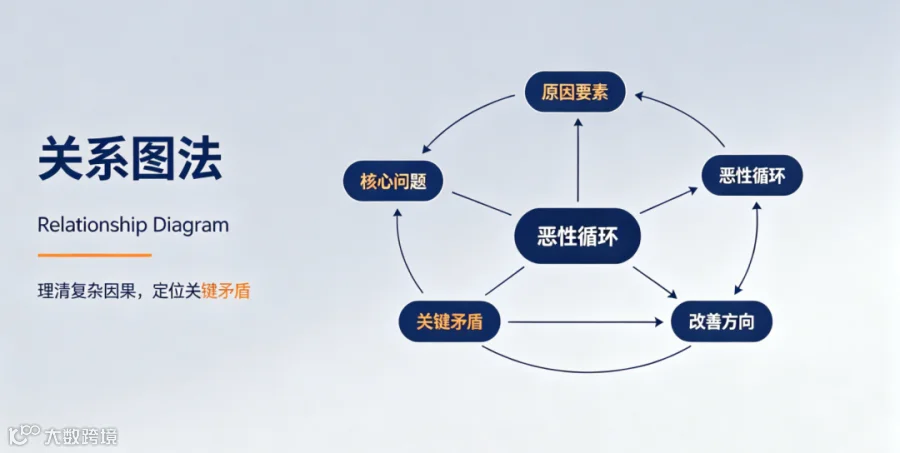

将多个相互纠缠、互相影响的问题、原因、要素及对策抽象为节点，用单向箭头标注逻辑关系（统一规则：原因→结果、手段→目的、影响对象→被影响对象），形成网状可视化图表。通过统计每个节点进出箭头数量，快速定位核心驱动因素、关键矛盾点及恶性循环闭环，从全局视角拆解多层交叉因果关系。
通俗区分：
鱼骨图（因果图）是树形分层单线因果，仅能逐层拆解；
关系图是网状交叉因果，能展示 A 影响 B、B 反过来加剧 A 的多因素互相牵制循环关系，专门解决“剪不断理还乱”的复杂系统性问题。
3. 底层核心逻辑
1. 网状因果建模：不限制层级与单向影响，允许闭环循环（含恶性循环、正向增益循环）。
2. 箭头量化判断法：
- 出箭头多（只向外指）：根本驱动因素，即改善突破口；
- 进箭头多（大量指向自身）：核心问题或结果，即需解决的目标；
- 双向互指形成闭环：恶性循环，必须优先打断。
3. 全局系统性思维：跳出单一维度，打通人、流程、资源、外部环境等所有交叉变量，避免单点片面判断。
二、关系图起源：日本质量管理体系诞生
1. 发明人与诞生时间
开发者：千住镇雄教授（日本庆应大学）
诞生时间：20 世纪 60 年代，正式定名《管理指标间的关联分析》，后期简化为关联图/关系图法。
2. 诞生历史背景
旧 QC 七大手法（鱼骨图、柏拉图等）擅长单一问题分层拆解，但在面对工厂多因素交叉不良、企业多部门推诿、市场多变量投诉等复杂场景时失效。当时日本制造业全面推行 TQM 全面质量管理，急需解决跨部门协同及多要素牵制难题。千住镇雄教授基于有向图数学逻辑设计网状箭头分析模型，于 1972 年正式纳入新 QC 七大手法体系，并在丰田、松下等企业普及。
3. 工具发展演变
初代用于制造业质量不良与产线故障溯源；中期扩展至企业方针管理与跨部门目标拆解；现代已通用於项目管理、人力管理、市场运营、供应链风控及行政事务等全场景。
三、关系图完整理论体系
（一）四大标准分类
1. 中央集中型（最常用）：核心问题置中，影响因素向外发散并指向中心。适用于单一重大问题溯源，如产品不良率飙升、客户投诉量上涨等，优势在于视觉聚焦。
2. 单向汇集型：核心问题置右，诱因从左向右汇集。适用于流程类问题及线性业务链条交叉影响分析。
3. 多目标型：图表内含 2 个及以上独立核心问题，要素互相交叉影响。适用于多痛点并存场景，如门店同时面临客流低、转化差、复购下滑等问题。
4. 应用型（组合联用）：搭配亲和图、系统图、矩阵图使用。先用亲和图归类，再用关系图梳理因果，最后用系统图展开对策，是大型改善项目标配。
（二）五大核心特征
1. 支持循环因果闭环：唯一能清晰展示恶性循环（如人手不足导致失误增多，进而加剧人手短缺）的 QC 工具。
2. 结构自由无层级限制：不强制分类分层，头脑风暴要素可自由排布。
3. 适配多问题同步分析：可同时梳理多个独立痛点，突破鱼骨图一次仅分析一个问题的局限。
4. 集思广益统一认知：全员参与标注，打破部门壁垒，厘清局部与全局关联。
5. 可量化定位核心点：依靠箭头数量客观筛选关键因素，减少主观偏见。
（三）同类工具核心对比
1. 关系图 VS 鱼骨图
| 对比维度 | 关系图 | 鱼骨图 |
| 结构 | 网状交叉，允许双向循环 | 树形分层，单向向下 |
| 适用问题 | 多因素牵制、恶性循环、多目标并存 | 单一问题、因素分类清晰 |
| 逻辑 | 横向梳理要素互相影响 | 纵向深挖单一根源 |
| 短板 | 无法按固定维度分层归类 | 无法展示交叉与循环关系 |
2. 关系图 VS PDPC
关系图侧重复盘现状、诊断既有矛盾；PDPC 侧重预判未来、规划风险预案。简言之，关系图解决“现在为什么出问题”，PDPC 解决“未来如何不出问题”。
3. 关系图 VS 系统图
系统图为纯层级拆分（目的→手段），要素无交叉；关系图体现横向牵制。二者常搭配使用：先由关系图找核心原因，再由系统图分层制定对策。
四、关系图标准绘制五步实操流程
Step 1：锁定主题，明确核心问题
确定待解决问题，描述需简洁客观（例：月度主动离职率达 18%），组建跨部门小组收集一线信息，避免闭门造车。
Step 2：头脑风暴，穷尽相关要素
全员发散列出所有可能影响问题的原因、资源、流程等要素，不提前筛选。要素统一用短句（6 字以内）写在便签或方框内。
Step 3：梳理逻辑，绘制单向箭头
核心规则：箭头只能从原因指向结果。两两核对要素间是否存在影响，若存在双向影响则画两条反向箭头形成闭环。全程需小组共同确认逻辑。
Step 4：统计数量，标记关键要素
统计每个节点进出箭头数：
1. 出箭头最多者：根本驱动因素（改善切入点）；
2. 进箭头最多者：核心矛盾问题（解决目标）；
3. 用虚线框标注闭环循环（恶性循环），作为优先改善项。
Step 5：复盘修正，输出行动方案
全员复核图表，补充遗漏、修正逻辑；针对核心驱动因素制定落地对策；留存图表并在改善后持续迭代更新。
绘图关键注意事项：
1. 箭头仅代表因果影响，非时间顺序；
2. 要素名称需客观中立，禁用指责性词汇；
3. 要素数量控制在 10–30 个，过多可先用亲和图分组；
4. 必须重点标记恶性循环闭环。
五、全行业实战应用场景
场景 1：制造业 / 精益生产
用于产线多重不良溯源（如尺寸偏差、外观划痕等多缺陷交叉分析）、设备频繁停机分析（理清维保、备件、操作形成的恶性循环）及工厂安全隐患排查。
场景 2：企业管理 / 人力行政
分析员工高离职率（薪资、晋升、内耗等牵制因素）、部门协作效率低下（职责模糊、流程冗长等网状关系）及企业文化落地难等循环问题。
场景 3：市场运营 / 客户服务
诊断门店营收下滑（客流、转化、客单价等多问题共用诱因）、大量客户投诉（响应慢、系统故障、人手不足等恶性循环）及新品推广效果差等交叉影响因素。
场景 4：项目管理 / 供应链风控
梳理项目频繁延期（需求变更、资源不足、对接滞后等牵制关系）及供应链交付不稳定（产能、物流、涨价、库存预警等闭环矛盾）。
场景 5：金融风控 / 医疗 / 公共管理
应用于银行异常账户资金往来网状关联分析、医院门诊效率低（系统、人手、流程交叉诱因）及大型活动人流管控风险分析。
六、关系图法优缺点总结
核心优势
1. 唯一可可视化恶性循环的 QC 工具，精准定位系统性根源；
2. 适配多问题同步分析，减少重复工作；
3. 图形结构自由，充分释放发散思维；
4. 依靠箭头数量客观筛选，弱化主观经验判断；
5. 可视化网状结构便于跨部门统一认知，减少推诿；
6. 全行业通用，无专业门槛。
局限性
1. 要素过多时图表杂乱，需搭配亲和图预处理；
2. 仅梳理因果关系，无法直接输出分层方案，需搭配系统图；
3. 极度依赖头脑风暴完整性，遗漏关键要素会导致失真；
4. 属纯定性分析，如需数据支撑需搭配矩阵数据分析法。
七、总结
关系图（Relationship Diagram）本质是一套网状因果拆解思维工具，专门解决现实中“一环扣一环、互相拖累”的复杂系统性难题。相比传统鱼骨图的分层单线拆解，关系图通过自由网状箭头，完整还原要素间真实的牵制关系，客观定位核心改善突破口，从根源打断负向循环。无论是工厂质量故障、企业管理内耗，还是市场业绩下滑及日常事务中的多重矛盾，只要涉及多变量互相影响，均可利用关系图梳理全局逻辑，避免治标不治本。
